LOTES双USB3.0沉板接口连接器结构设计

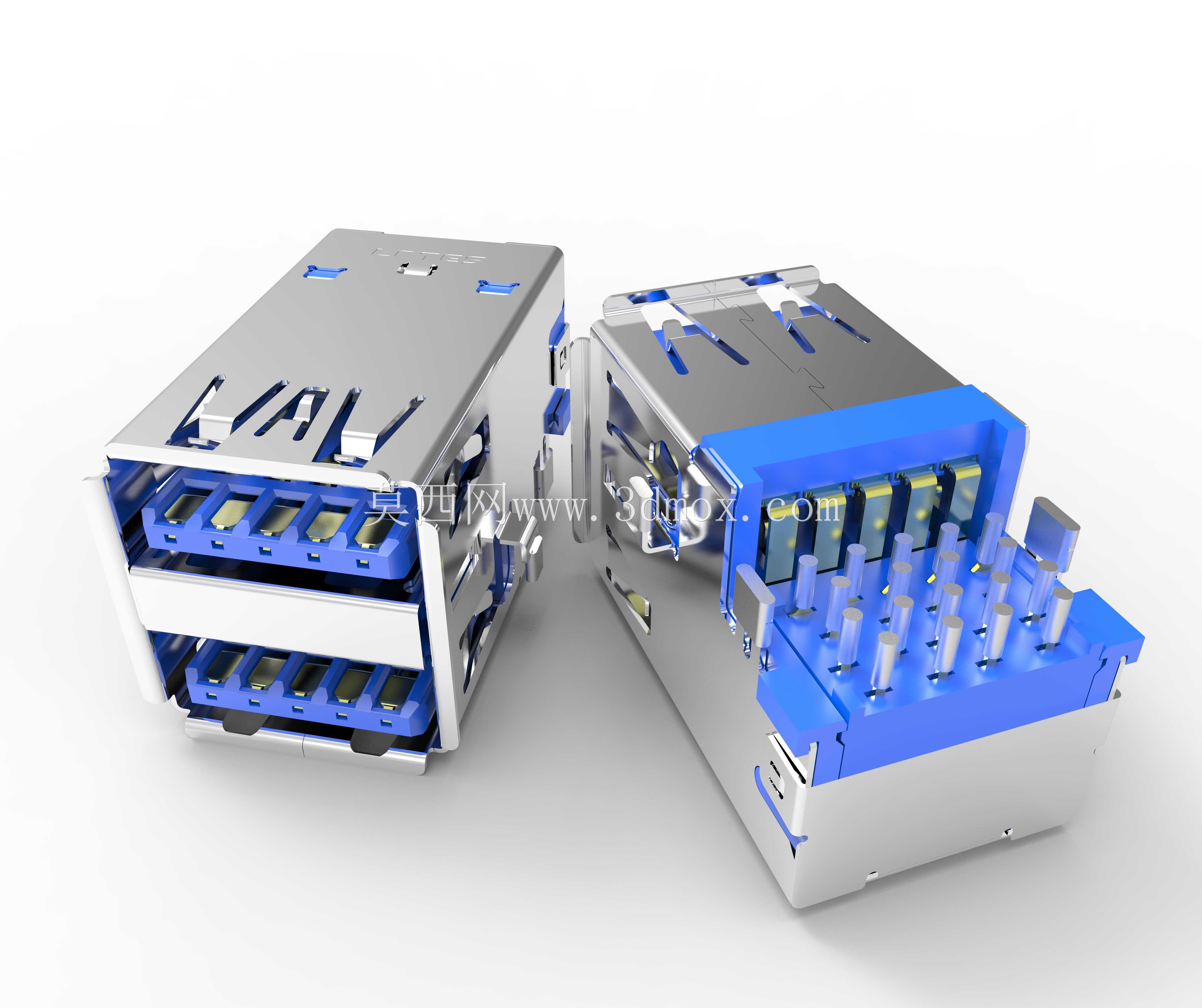

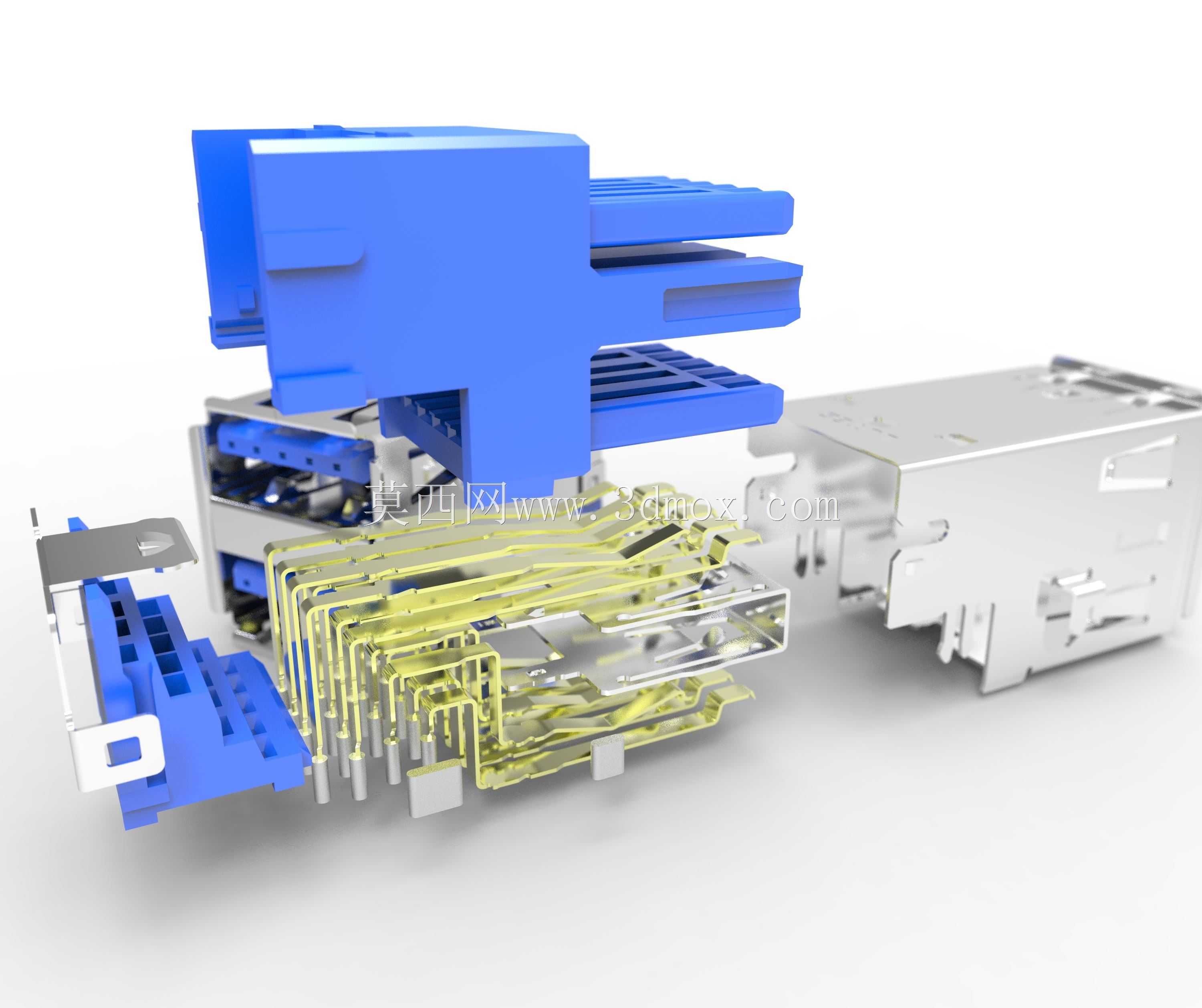

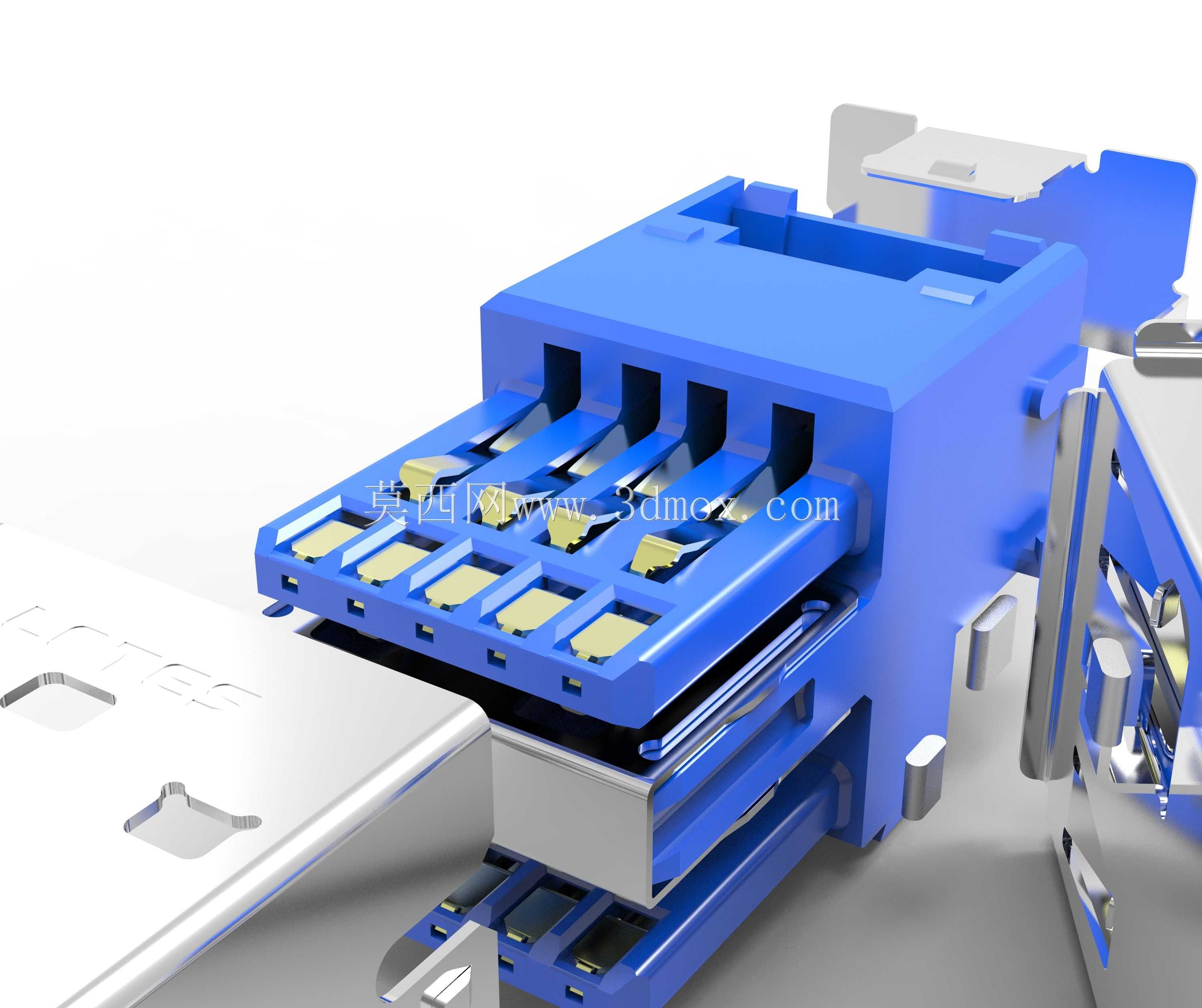

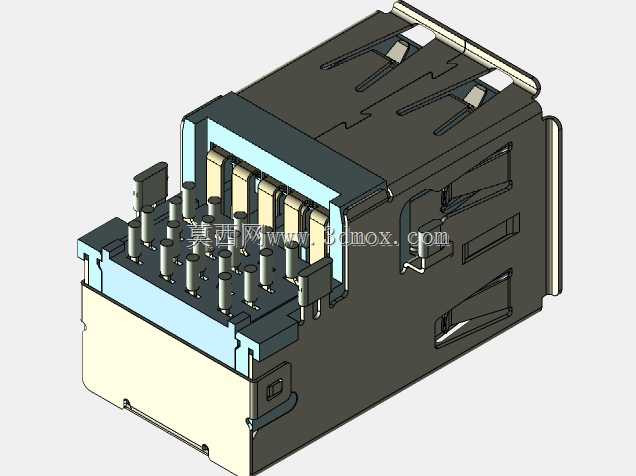

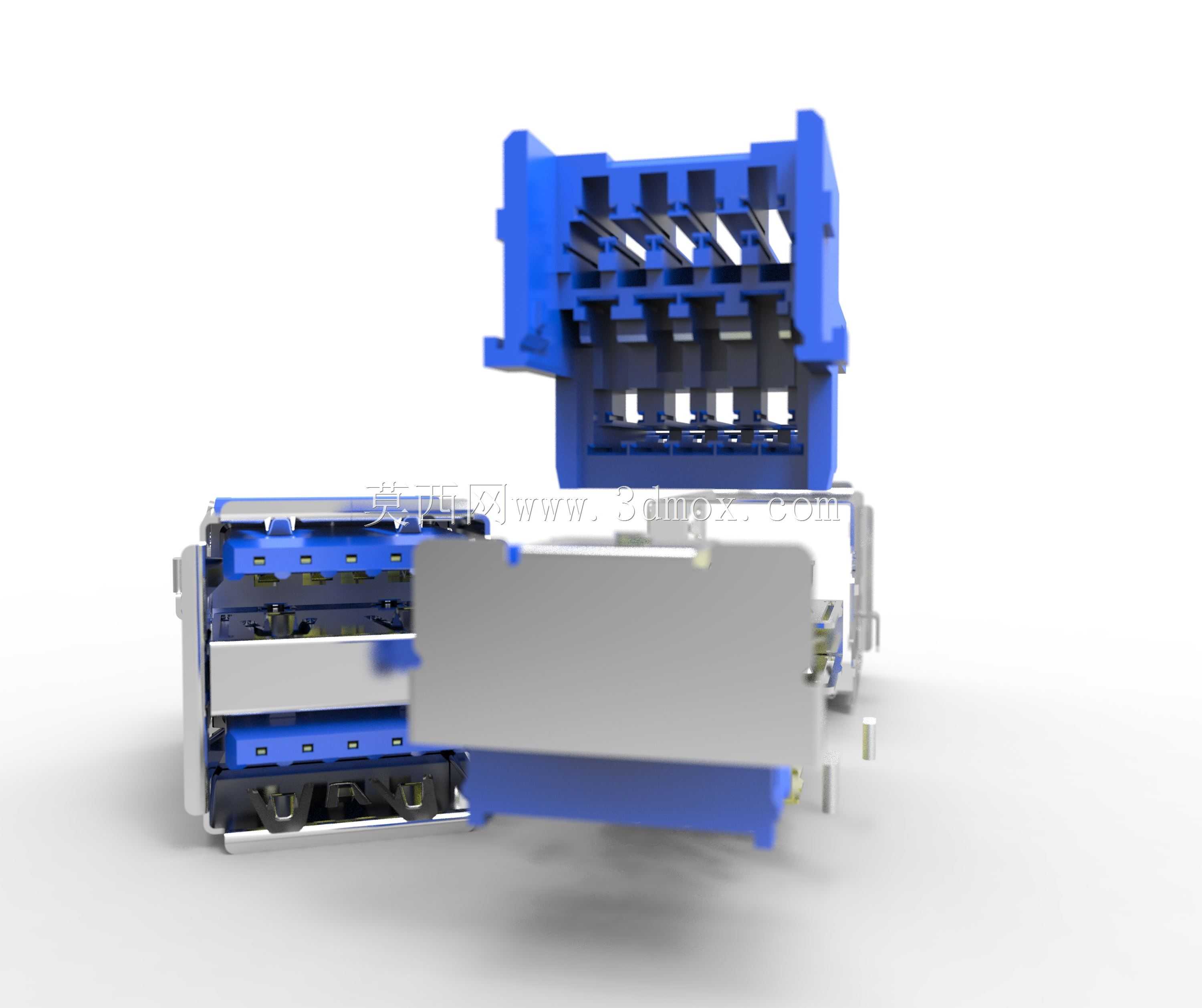

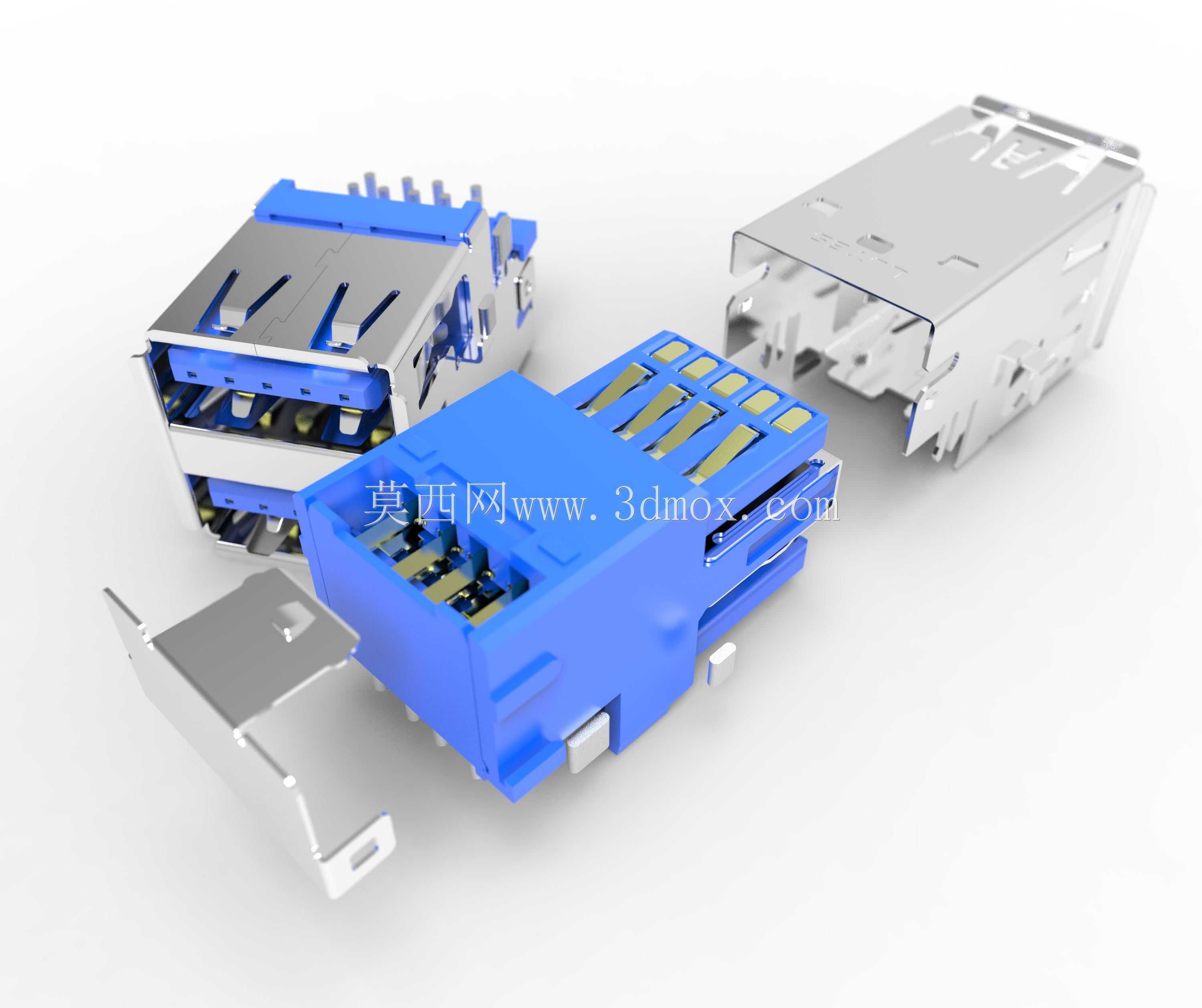

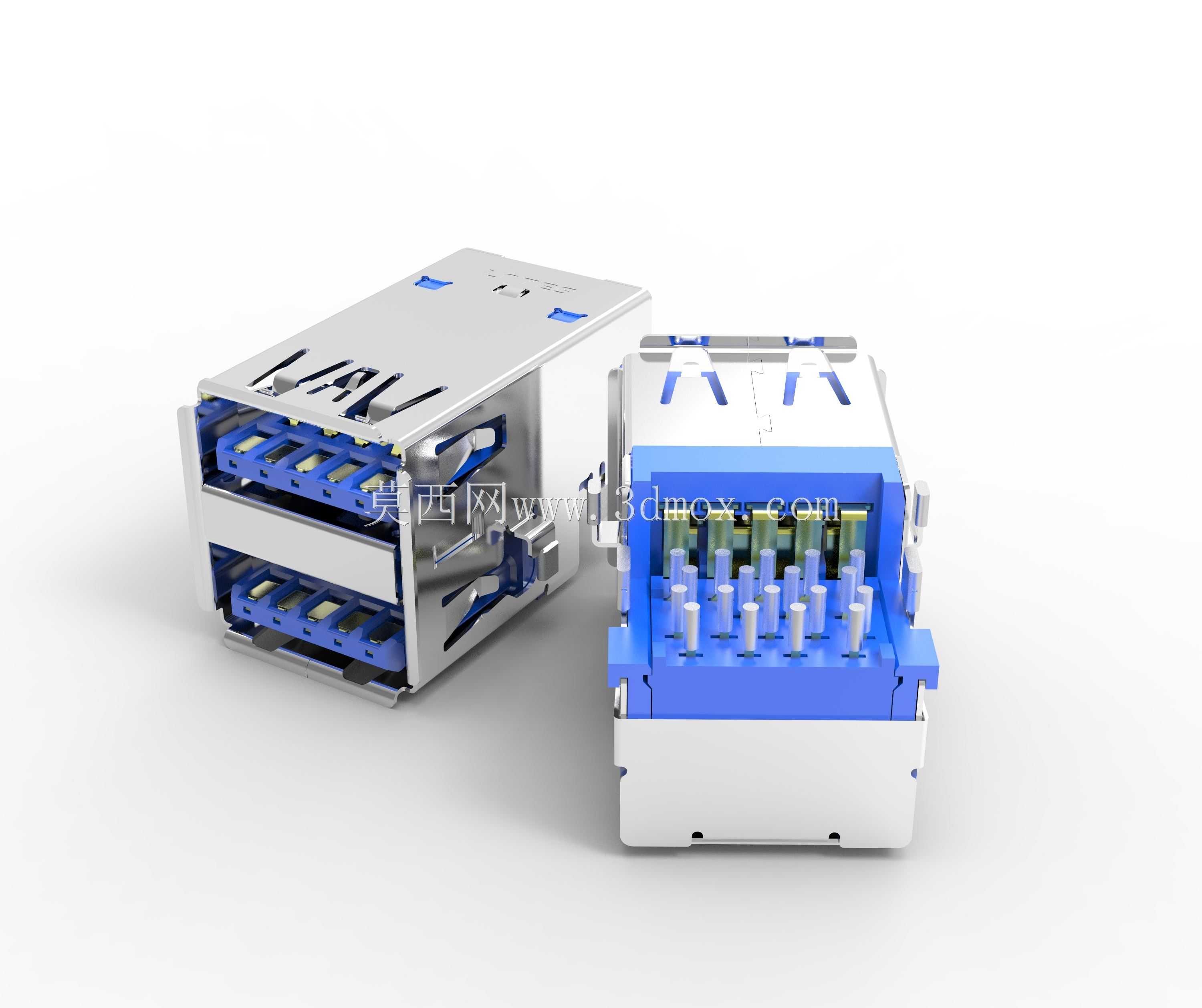

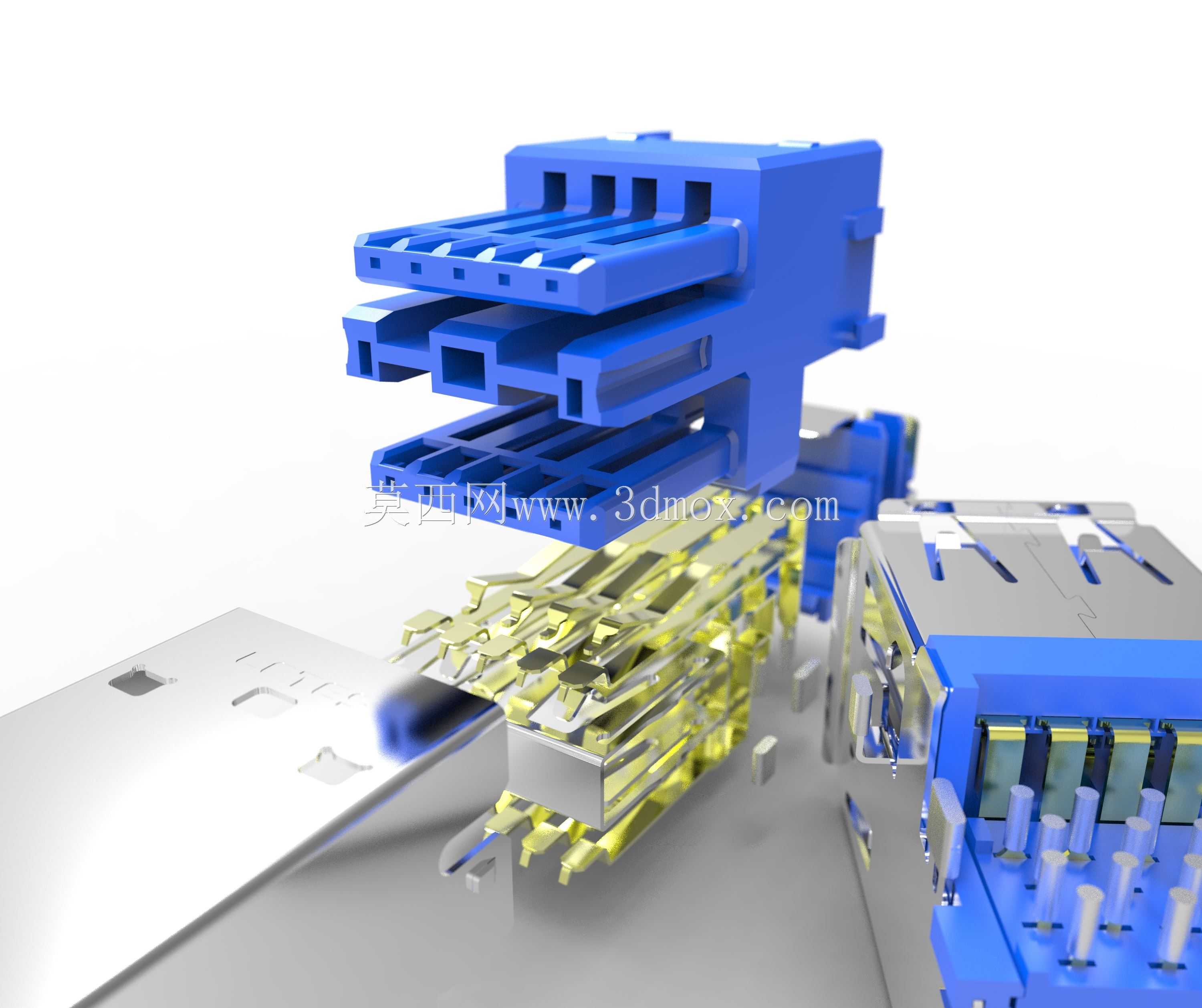

这款双USB3.0沉头连接器是面向紧凑型电子设备内部板端连接需求开发的接口组件，主要应用于迷你主机、紧凑型工控板、小型嵌入式计算设备的主板外设扩展场景，能够在有限的机箱内部空间内，为设备提供高速USB数据传输与供电输出的物理连接载体，解决薄型化设备内部接口安装空间不足、接口突出主板过多影响整机装配的痛点。在实际设备运行过程中，该连接器承担着外接U盘、移动硬盘、键鼠外设、USB扩展坞等外接设备的连接功能，支持USB3.0传输协议下的高速数据交互，同时可向外设提供标准USB供电输出，双口并列的布局能够满足用户同时接入两个USB设备的使用需求，无需额外扩展即可覆盖日常外接设备的使用场景。从功能特性来看，该连接器采用沉板式安装设计，接口主体嵌入主板安装面以下，能够有效降低接口整体的装配高度，适配薄型机箱、紧凑型设备的内部空间限制；金属屏蔽外壳采用一体化冲压弯折成型，外壳接缝处做紧密扣合处理，能够有效屏蔽外部电磁信号对高速传输信号的干扰，同时提升接口整体的结构强度，抵御多次插拔带来的结构形变；内部蓝色胶芯为USB3.0规格的专属绝缘基座，胶芯上的触点按照USB3.0协议规范排布，除了兼容USB2.0的四个基础触点外，额外增设五对高速差分信号触点，保障高速传输过程中的信号完整性，每个触点都做了镀金处理，降低接触电阻，提升插拔使用寿命与信号传输稳定性；接口两侧设置有固定焊脚与定位柱，安装时定位柱先插入主板对应的定位孔中完成位置校准，再通过波峰焊将焊脚与主板焊盘牢固焊接，能够承受上千次的插拔作用力而不出现松脱。在设计思路上，这款连接器充分平衡了高速信号传输要求、结构强度要求与紧凑安装要求，整体结构采用模块化堆叠设计，上下两层胶芯组件分别对应两个独立的USB接口，中间设置金属隔离片减少两个接口之间的信号串扰，金属外壳的边缘做圆角钝化处理，避免生产装配过程中划伤操作人员或损坏周边线材；引脚排布按照主流主板的布线规范设计，信号引脚、供电引脚、接地引脚的顺序符合行业通用布线逻辑，能够减少主板布线的弯折次数，降低信号走线的阻抗不连续问题。在外形尺寸与安装边界上，该连接器整体宽度适配双USB接口的标准间距，沉板深度经过精准核算，安装后接口端面与机箱外壳的开孔位置完全齐平，不会出现接口内陷或者突出过多的问题，安装时需要在主板上预留对应尺寸的沉板开槽，开槽周边避开其他高度超过2mm的贴片元件，防止装配过程中出现元件干涉，连接器后方的引脚焊接区域需要预留足够的走线空间，保障高速差分走线能够按照等长要求布线，避免影响信号传输质量。
