希捷7mm厚度2.5英寸机械硬盘结构模型

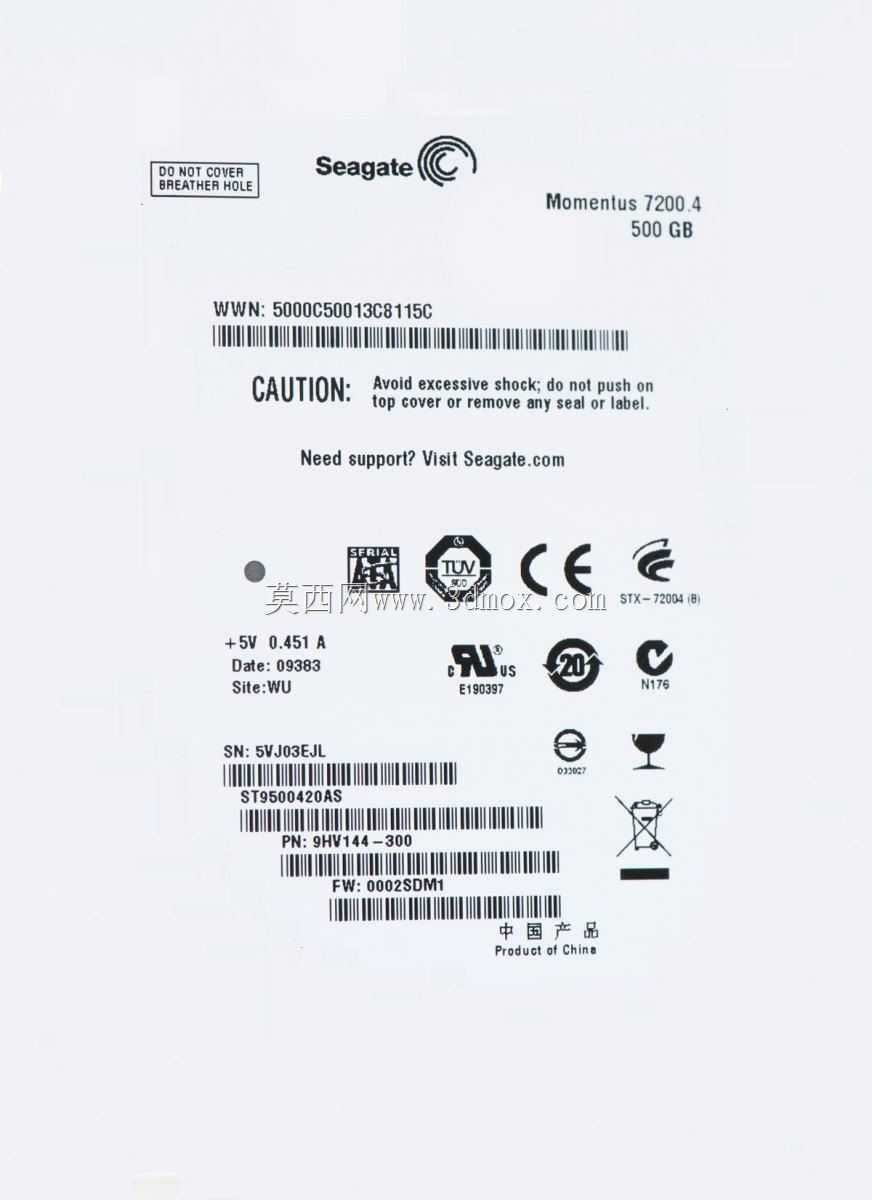

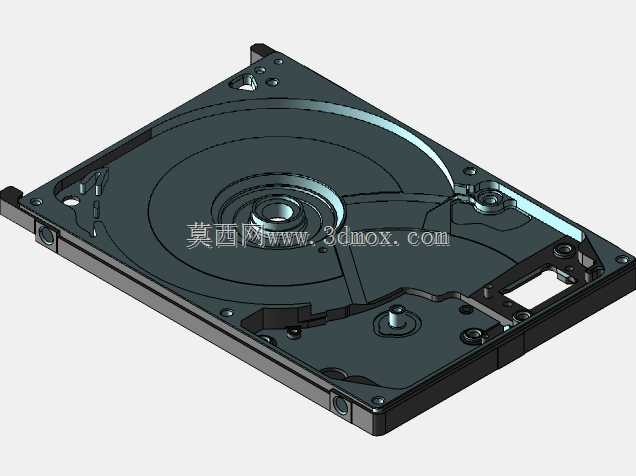

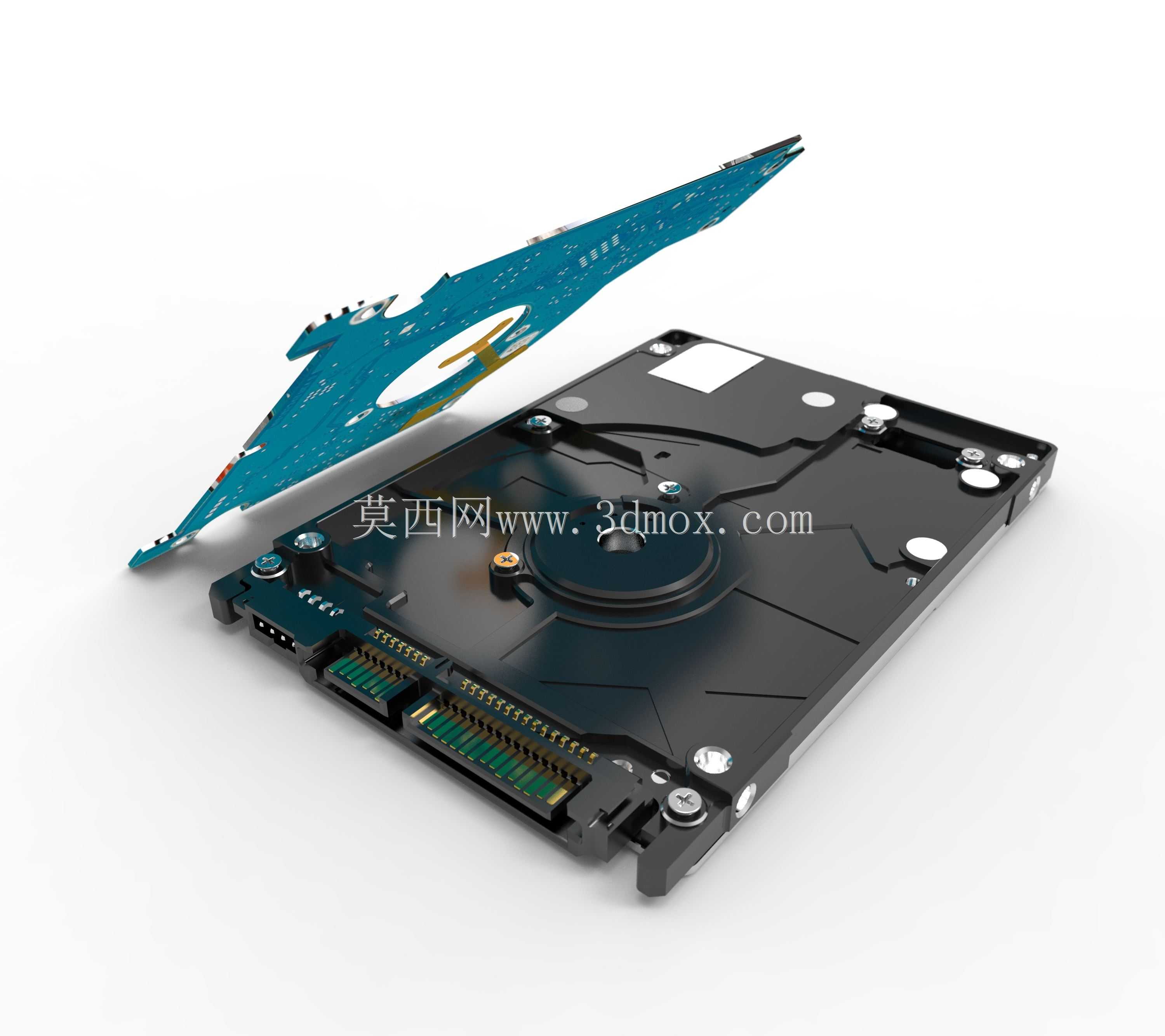

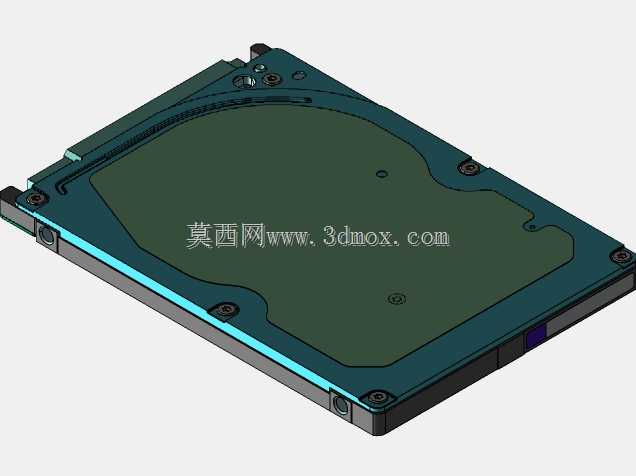

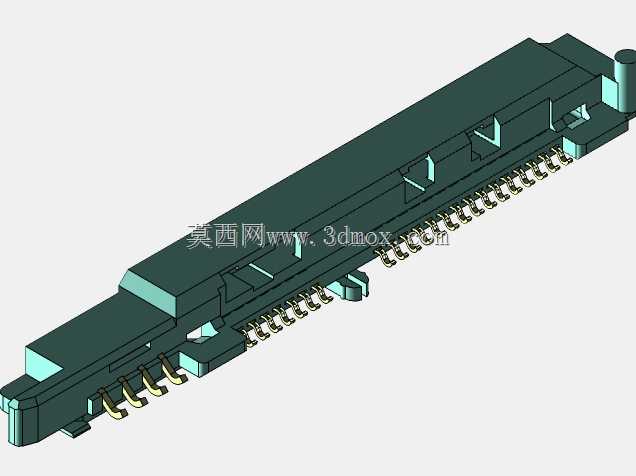

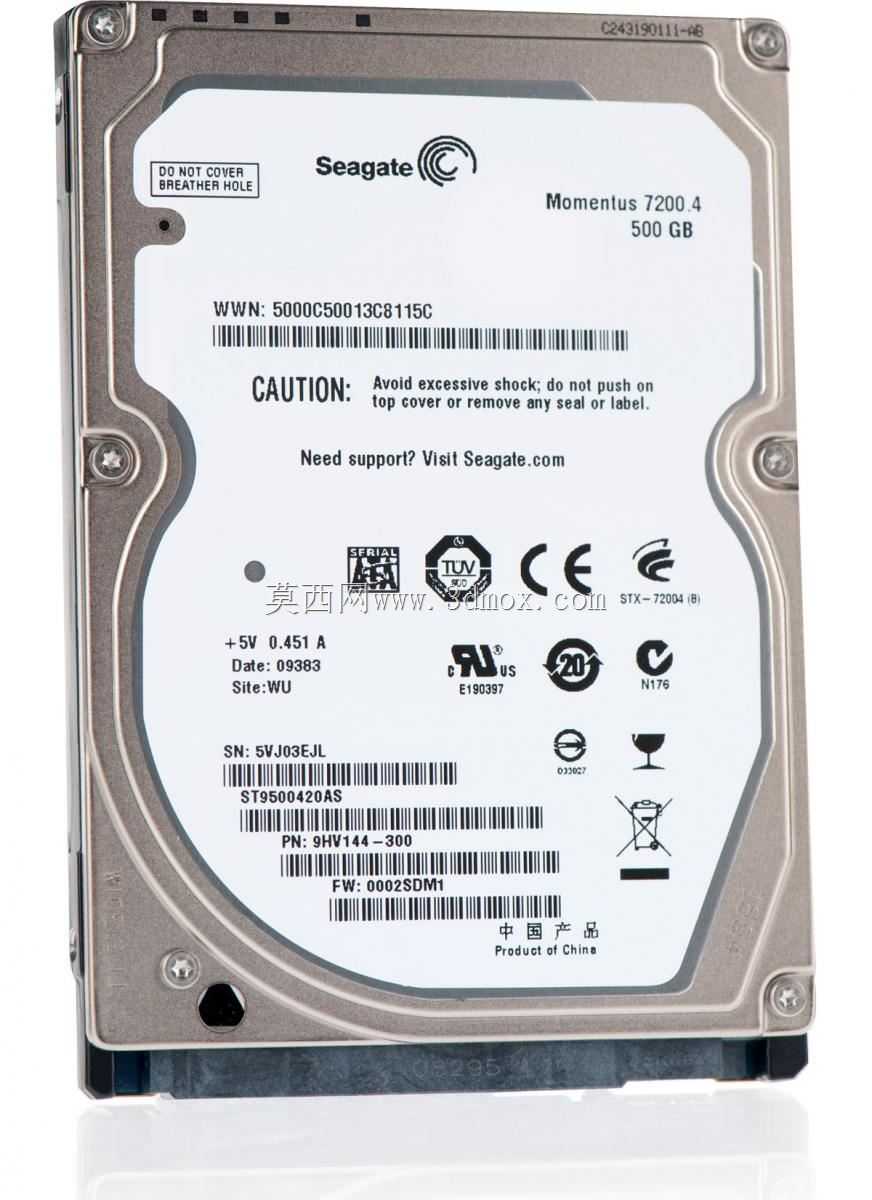

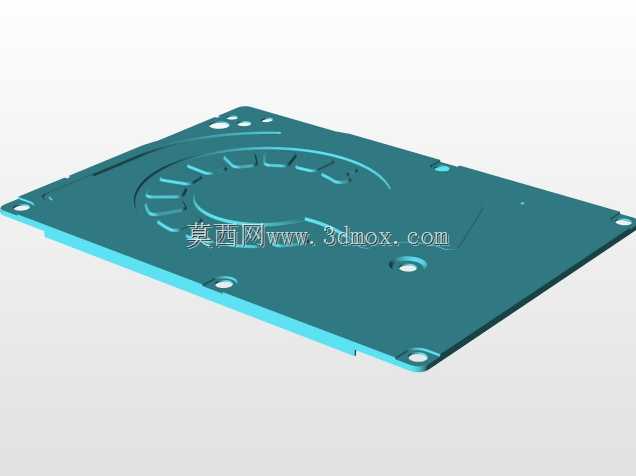

这款2.5英寸机械硬盘的三维结构模型，完整还原了7mm厚度规格笔记本硬盘的全部实体特征，可覆盖消费电子组装、工业存储设备开发、计算机硬件教学等多场景的应用需求。在日常使用场景中，这类薄型2.5英寸机械硬盘是轻薄笔记本、迷你主机、移动硬盘盒、小型NAS存储设备的核心存储部件，相比同容量的固态硬盘具备更低的单位存储成本，适合冷数据备份、大容量资料存储等对成本敏感度较高的使用场景。模型完整呈现了硬盘的功能结构分区：正面为印有产品参数标识的金属上盖，采用冲压成型的不锈钢材质，边缘做了圆角钝化处理，既可以保护内部盘片与磁头组件不受外力磕碰，也能通过金属壳体实现一定的电磁屏蔽效果，减少外界电磁信号对盘片读写过程的干扰；背面为蓝色的印刷电路板，板上排布了主控芯片、缓存颗粒、电机驱动元件等核心电路组件，电路板边缘预留了SATA数据接口与供电接口的完整结构，接口的金手指位置、防呆缺口都按照实物1:1还原，能够直观展示硬盘与主板、转接设备的连接方式。在设计思路上，这款模型严格遵循7mm厚度的行业标准尺寸，整体长宽尺寸与标准2.5英寸硬盘完全一致，安装孔位的位置、孔径、深度都匹配通用硬盘支架的安装规范，不管是装入笔记本内置硬盘位，还是搭配2.5转3.5英寸硬盘支架装入台式机机箱，都可以清晰展示安装过程中的配合边界，避免结构设计中出现干涉问题。模型同时还原了硬盘侧面的固定螺孔、端部的接口防护结构，以及盘体边缘的密封胶条位置，能够帮助设计人员理解机械硬盘的密封设计逻辑——机械硬盘内部为无尘腔体，胶条与金属壳体的紧密配合可以阻挡外界灰尘进入腔体，避免磁头与盘片接触时出现刮伤损坏。在硬件结构教学场景中，这个模型可以拆分展示内部盘片、磁头摆臂、主轴电机的布局关系，直观呈现机械硬盘通过磁头径向移动读取盘片同心圆磁道数据的工作原理，帮助学习者理解存储设备的机械运作逻辑。对于消费电子结构设计人员来说，该模型可以直接导入整机装配文件中，用于验证硬盘仓的空间预留是否合理，接口与主板连接的排线走线空间是否充足，散热结构的风道是否能够覆盖硬盘的发热区域，提前规避结构干涉、散热不足等设计问题，缩短产品开发的验证周期。
