下压式薄型CPU风冷散热结构设计

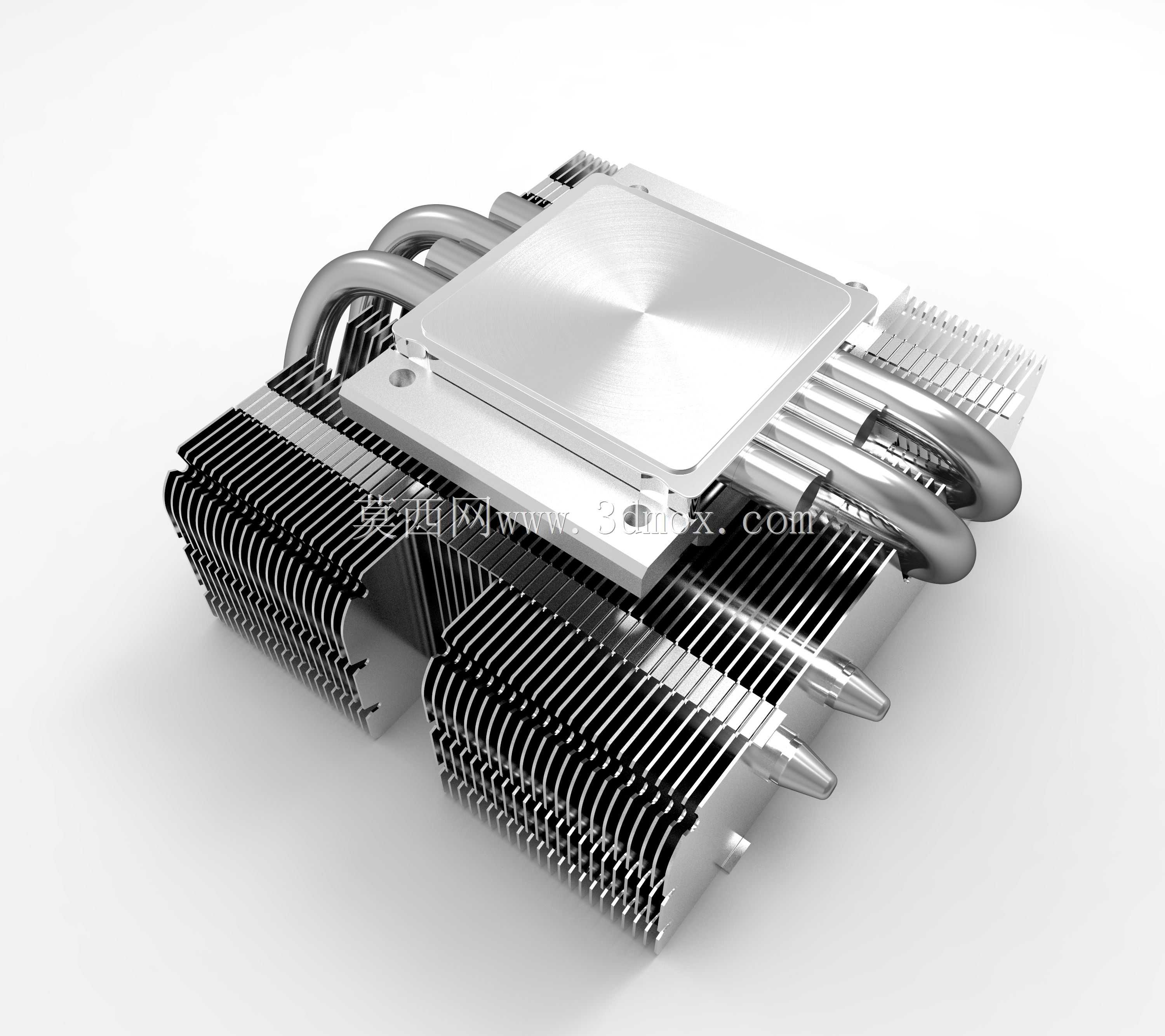

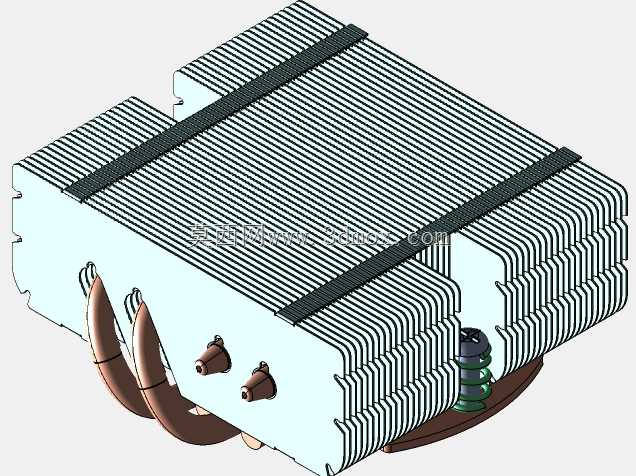

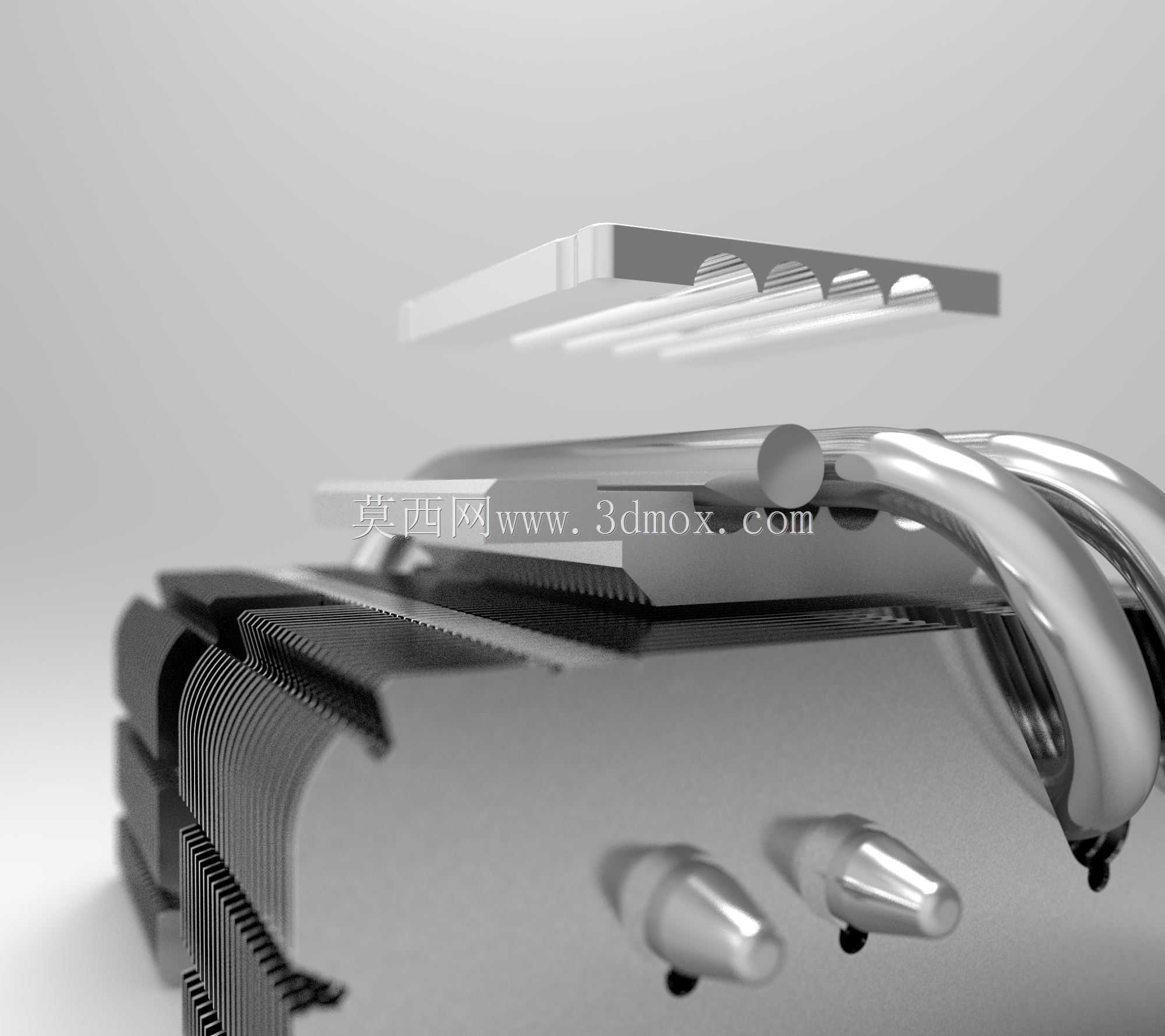

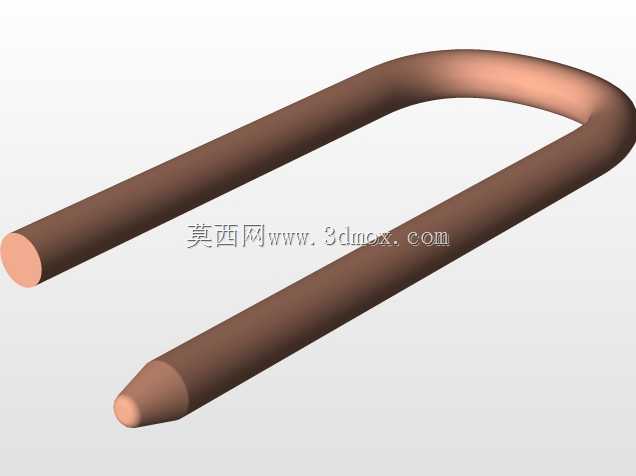

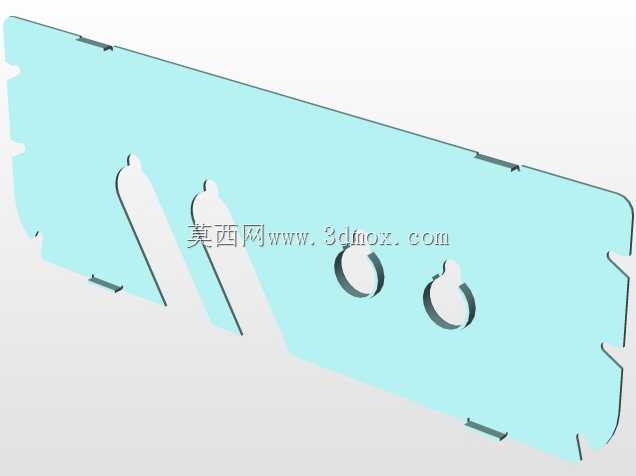

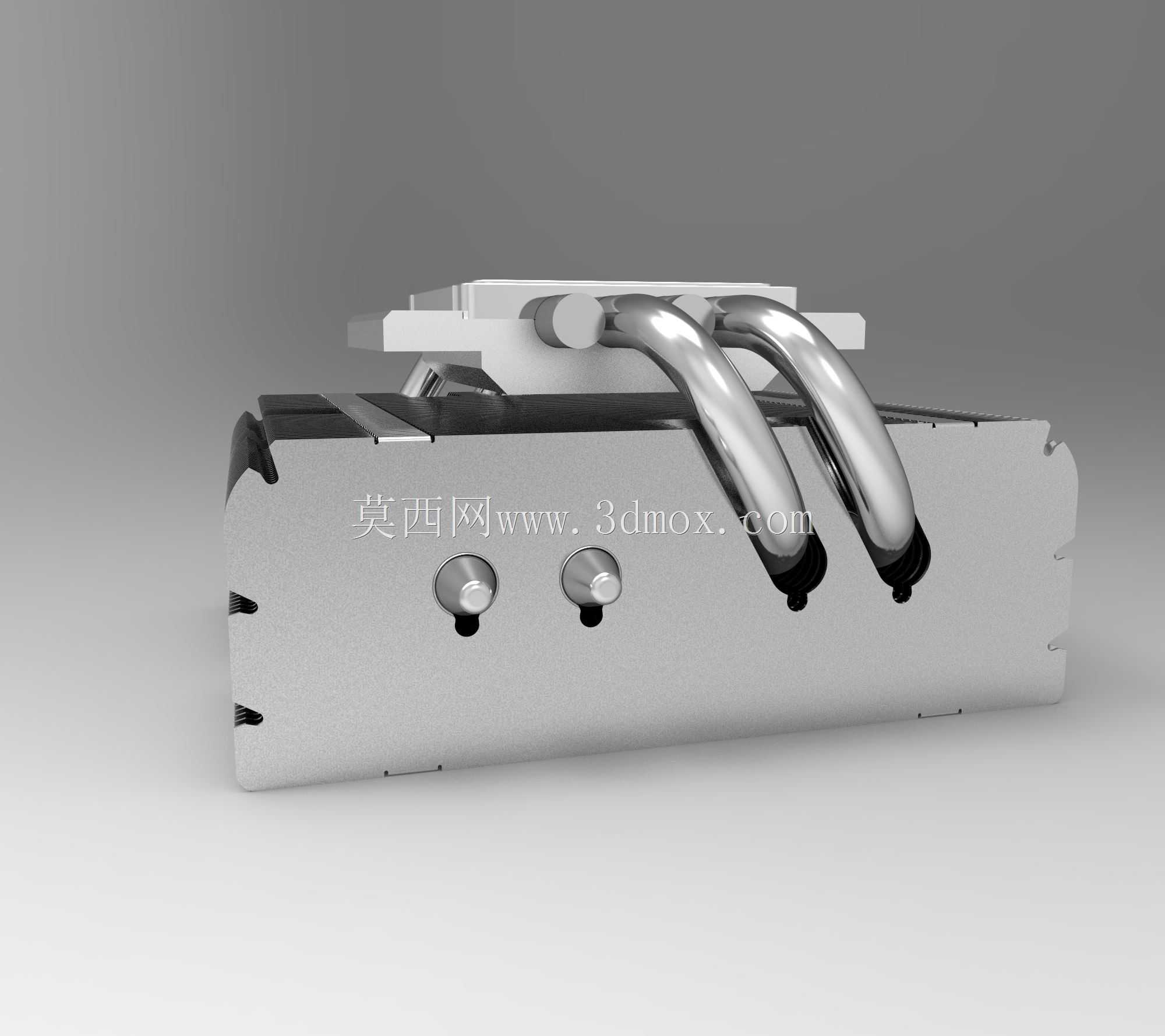

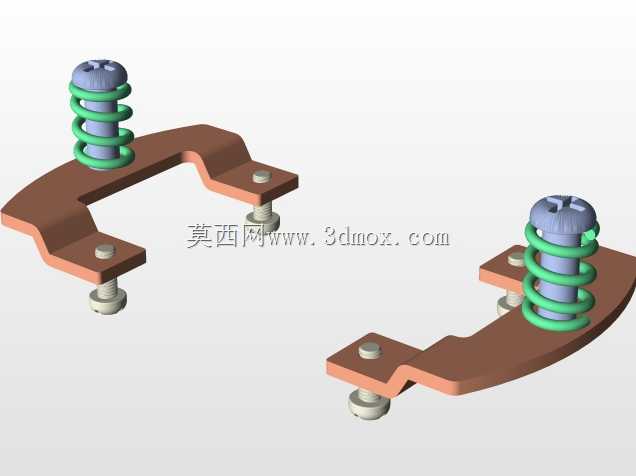

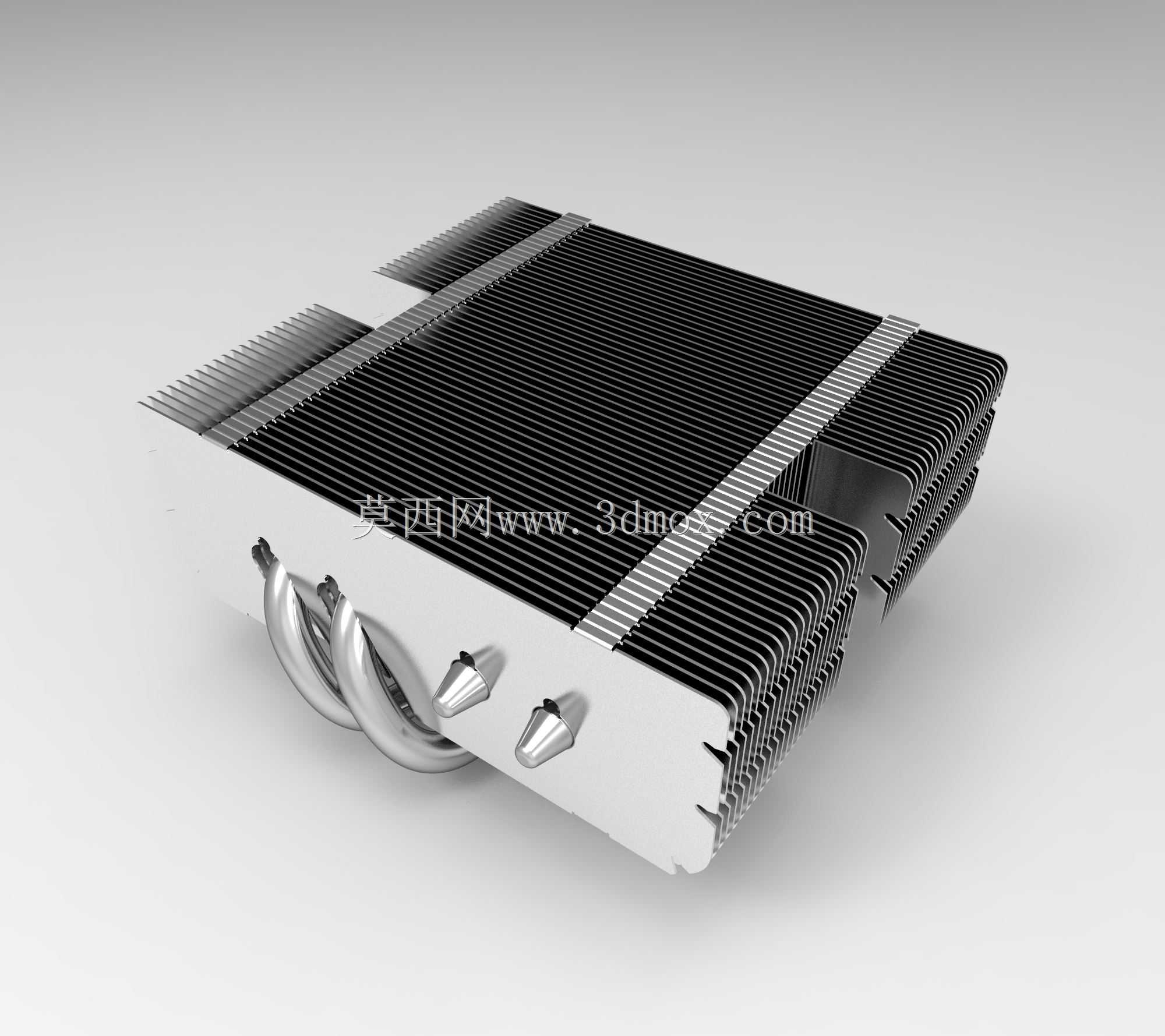

这款下压式CPU风冷散热结构，主要面向ITX紧凑型机箱、薄型HTPC主机、嵌入式工控计算平台等对安装空间有严苛限制的应用场景，核心作用是将CPU运行过程中产生的热量快速传导至空气端，维持处理器在合理工作温度区间，避免因积热出现降频、运行不稳定甚至硬件损坏的问题。从功能特性来看，该结构采用多热管直触式导热方案，搭配大面积铝制散热鳍片阵列，热管通过精密焊接工艺分别与底部导热底座、鳍片组实现无间隙连接，能够最大限度降低热传导路径上的热阻，相比传统铝挤式散热结构，导热效率提升明显，可覆盖中低功耗桌面级处理器的散热需求，无需额外搭配高转速风扇即可实现足够的散热余量，运行过程中能有效控制风噪，适配对静音有要求的使用场景。在设计思路上，这款散热结构优先控制整体安装高度，采用扁平化布局，热管采用弯曲排布方式，在有限的垂直空间内最大化拓展鳍片的有效散热面积，底部导热底座做了镜面级平整处理，能够与CPU顶盖实现紧密贴合，减少接触热阻；鳍片采用等间距冲压成型工艺，每一片鳍片都做了折边强化处理，既保证了通风路径的顺畅，也提升了鳍片组整体的结构强度，避免运输或安装过程中出现鳍片变形、倒伏的问题。从外形尺寸与安装边界来看，该结构整体为正方形布局，安装孔位完全适配主流消费级桌面CPU的扣具标准，垂直安装高度控制在65毫米级别，不会与机箱内的高马甲内存、主板供电散热装甲产生安装干涉，用户在装机时无需调整内存位置、也不用对周边元件做避让处理，安装流程便捷；散热结构的重量经过优化控制，不会给主板CPU插槽带来过大的负重压力，长期使用也不会出现主板变形的隐患。鳍片组的通风方向为垂直向下，吹出的气流可以顺带覆盖主板CPU周边的供电模块、内存区域，辅助周边元件散热，提升整个平台的运行稳定性，热管的弯曲弧度经过精准计算，既保证了导热工质的循环顺畅，也不会额外占用横向安装空间，整体结构紧凑，空间利用率极高，非常适合小体积装机方案的散热选型。
