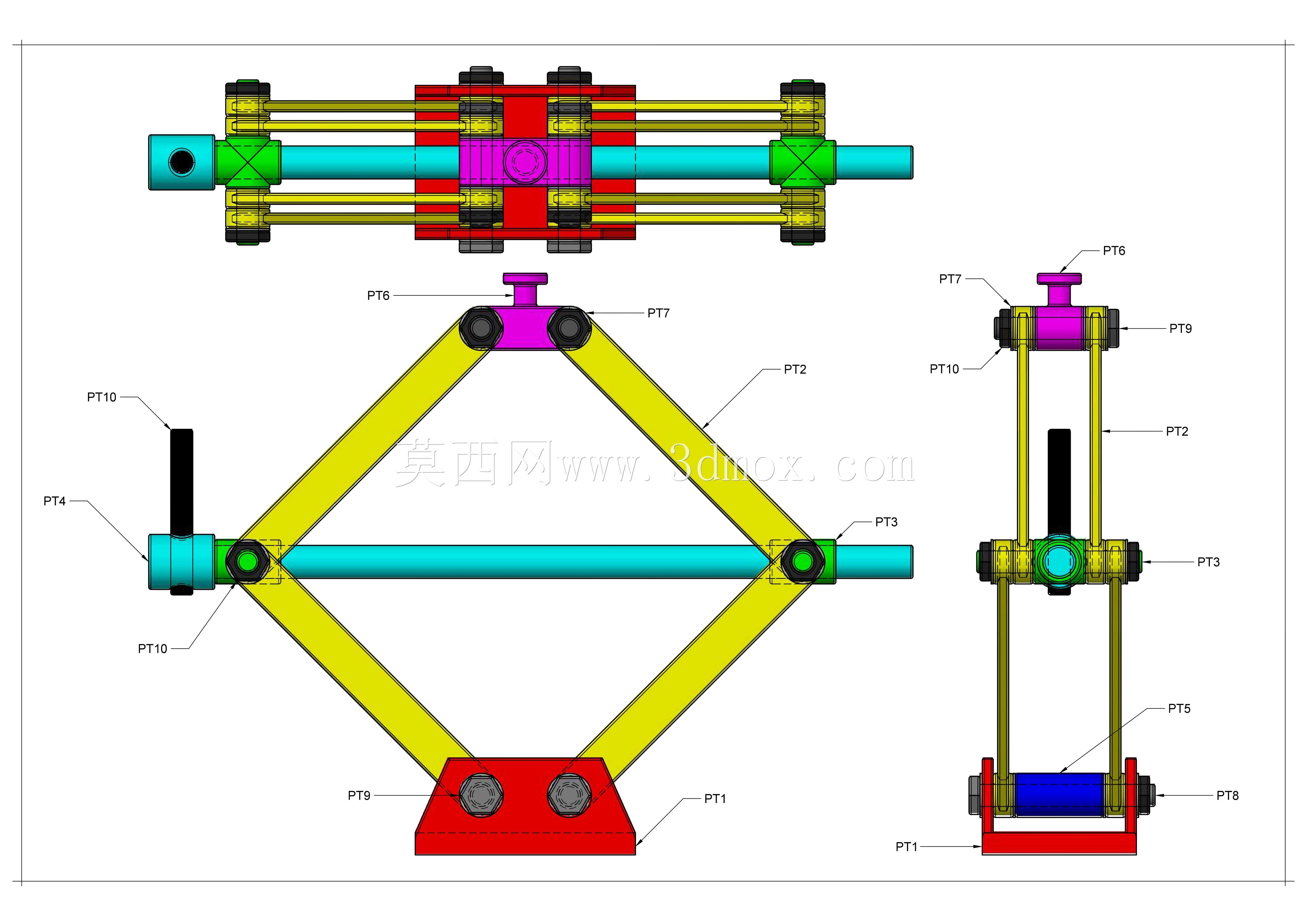

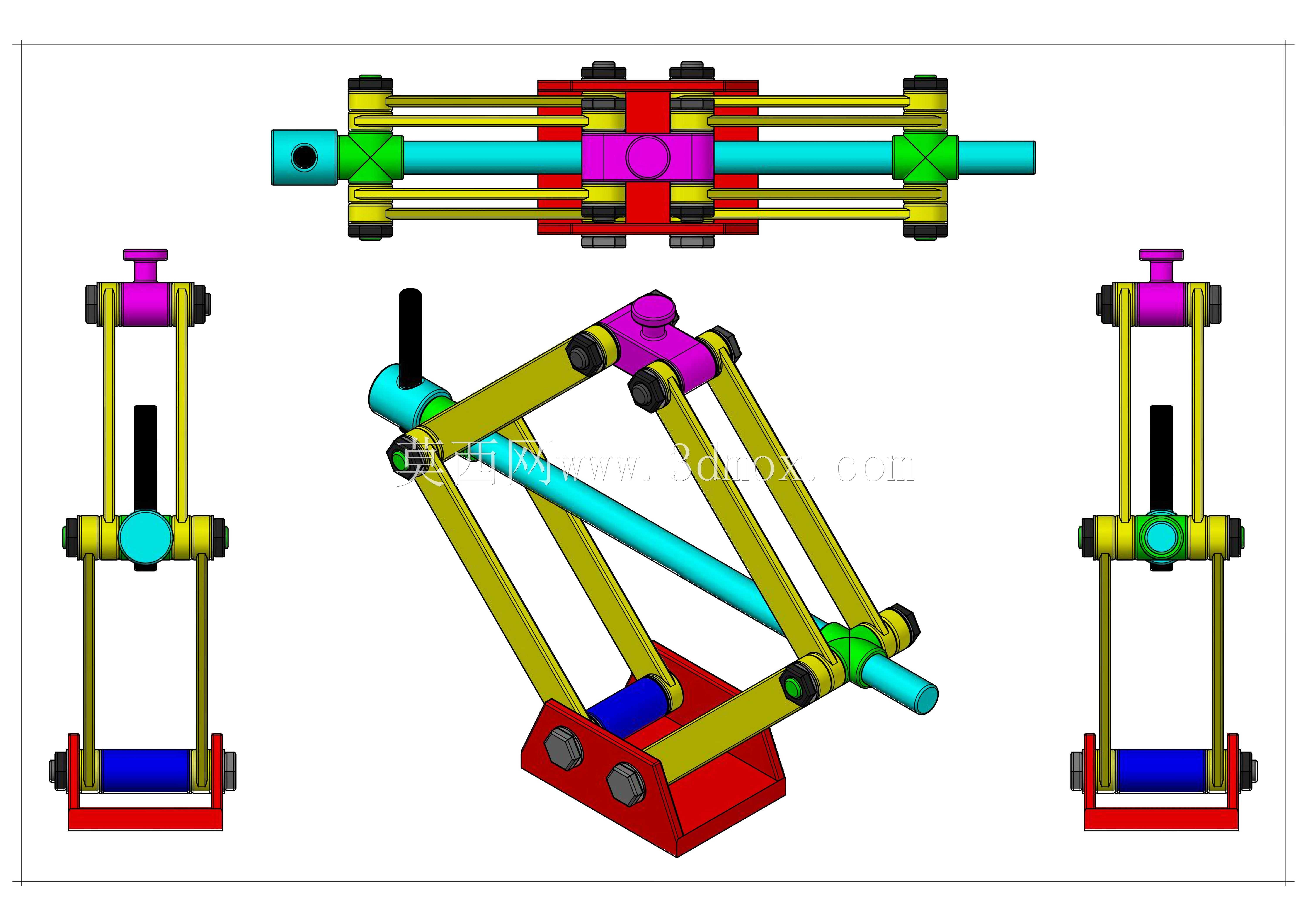

剪式平行升降调节支撑机构

该剪式平行升降调节支撑机构，主要面向工业生产中需要稳定垂直升降、水平位置保持的作业场景，常见于轻载工位的高度适配、工装夹具的位置微调、小型输送线的高度对接、检测工位的工件托举等场景，可在不改变被支撑件水平姿态的前提下完成平稳的高度调整，避免升降过程中工件偏移、倾斜带来的定位误差。从实际用途来看，该机构依靠对称铰接的菱形剪臂结构，配合横向贯穿的导向光轴与滑动座，将驱动端的横向位移转化为垂直方向的升降动作，顶部的安装座可直接固定待支撑的工装、载台或工件，底部的固定底座可通过螺栓锁紧在设备机架、工作台面之上，适配多种需要稳定升降支撑的工位需求。在功能特性上，该机构采用双侧对称的剪臂布局，受力均匀分散，升降过程中始终保持顶部安装面的水平度，不会出现单侧偏载卡滞的问题；横向布置的双导向光轴为滑动座提供高精度的直线导向，配合铰接点处的转动副，可有效降低升降过程的摩擦阻力，动作顺滑无卡顿；上下两端的连接座均预留了标准安装孔位，可快速与外部设备、工件完成对接，无需额外加工转接件。设计思路上，该结构优先考虑了运动稳定性与安装便捷性，将驱动部件的安装位集成在横向滑动座区域，可适配手动调节、电动推杆、气缸等多种驱动形式，无需对主体结构做大幅改动；剪臂采用等长对称设计，保证升降全程的运动轨迹为纯垂直方向，不会产生水平方向的附加位移，避免对接工位出现位置偏差；各铰接点均采用耐磨转动副设计，可承受长期往复运动的磨损，延长机构的整体使用寿命。从安装边界来看，该机构收拢状态下整体高度较低，可适配狭小空间内的安装需求，完全伸展后可达到额定的升降行程，横向导向光轴的两端预留了足够的安装避让空间，底部底座的安装孔位间距符合常规工装的安装尺寸标准，顶部安装座的连接孔可适配多数小型载台、工装板的安装规格，整体结构紧凑，无需占用过大的安装空间，可直接集成到现有设备的工位之中，也可作为独立的升降调节模块单独使用。
