PCIe X16主板显卡插槽连接器结构设计

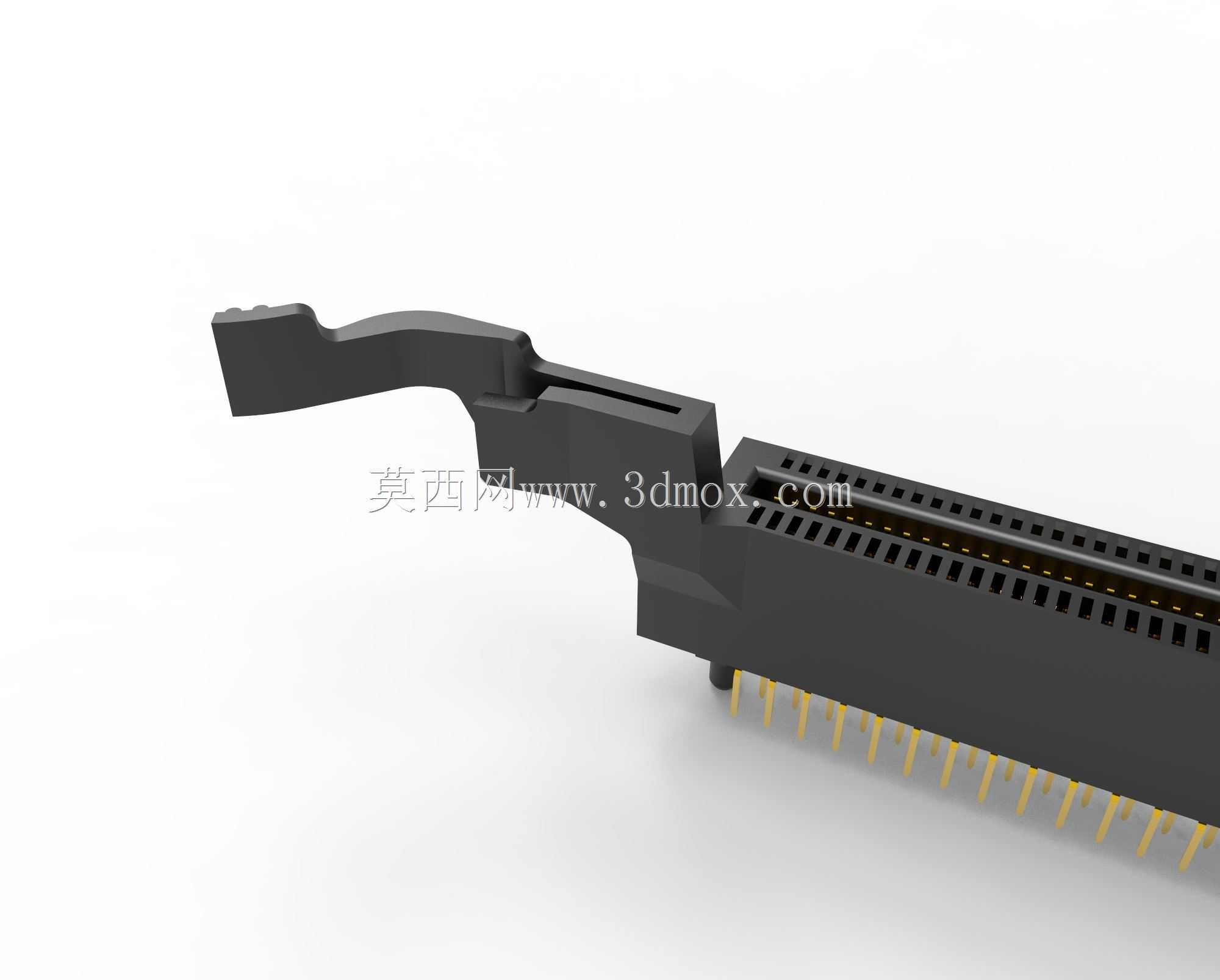

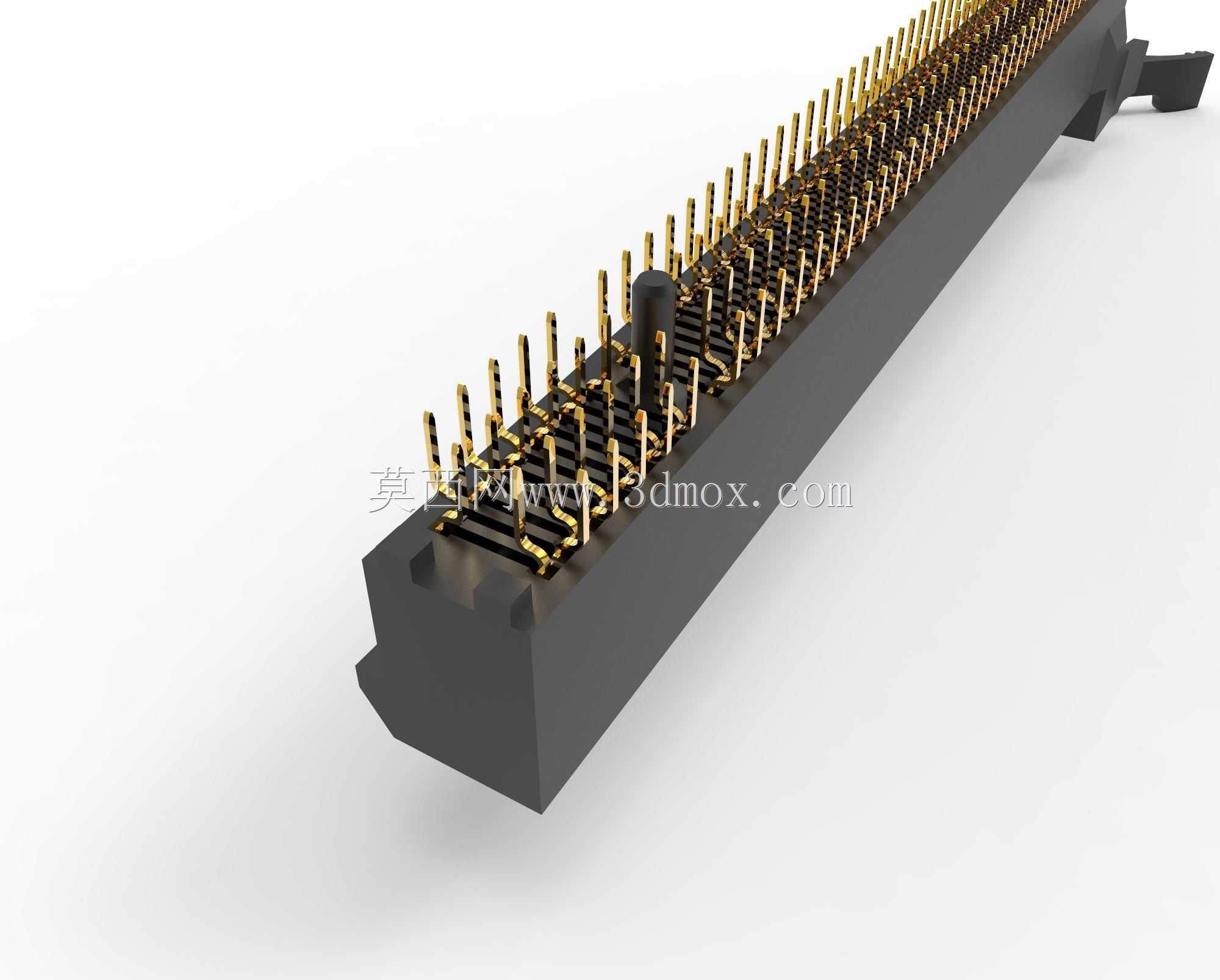

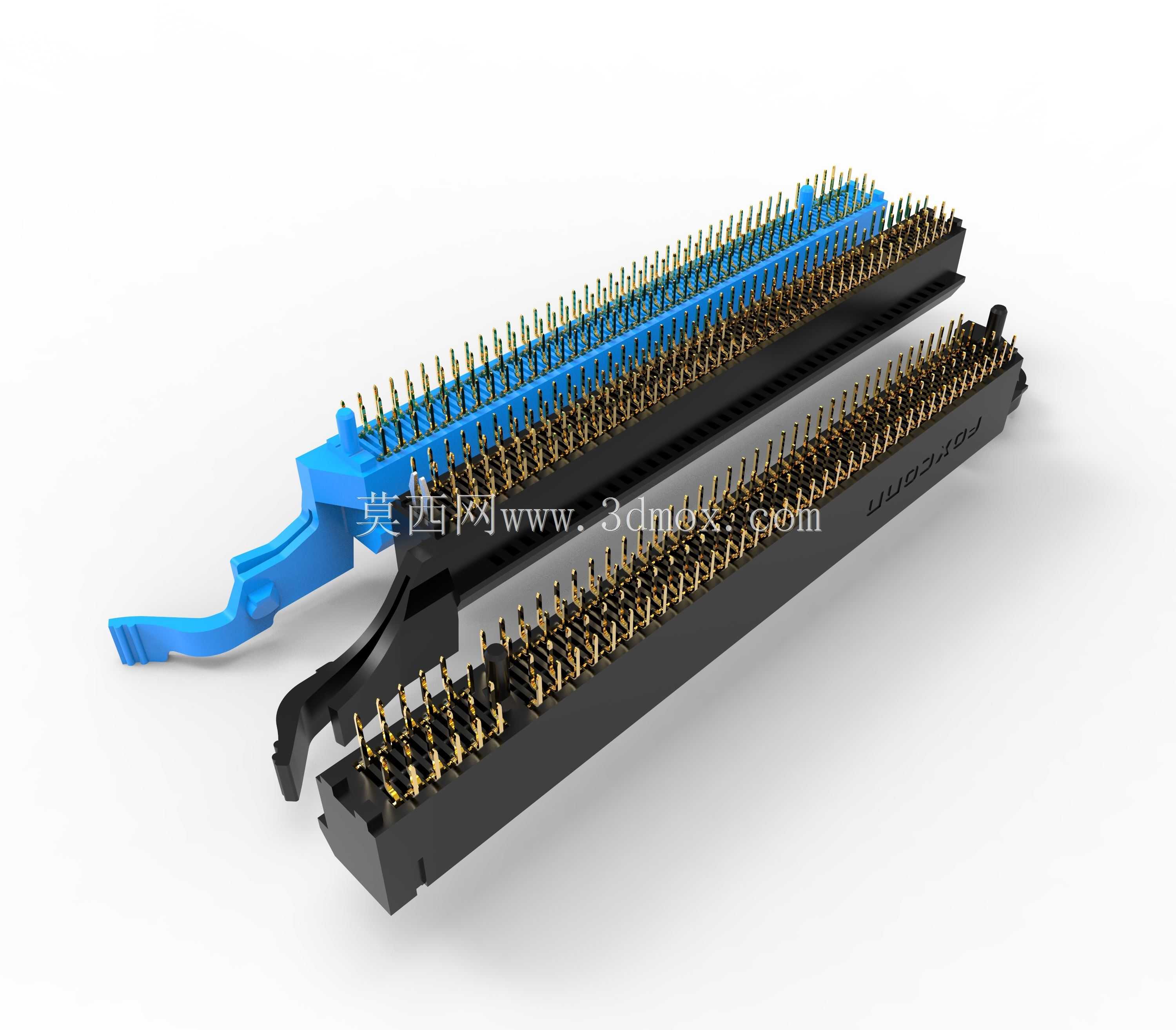

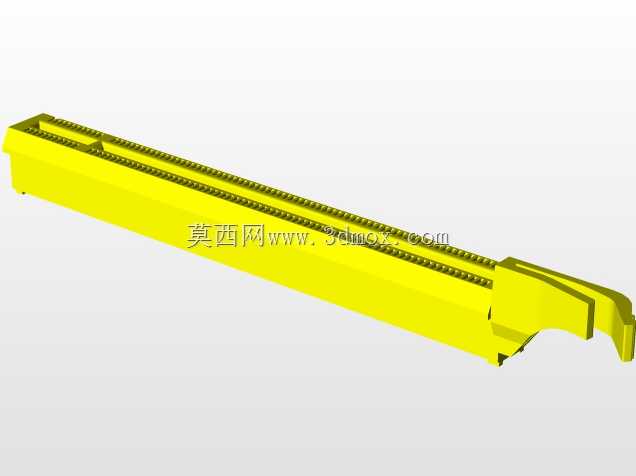

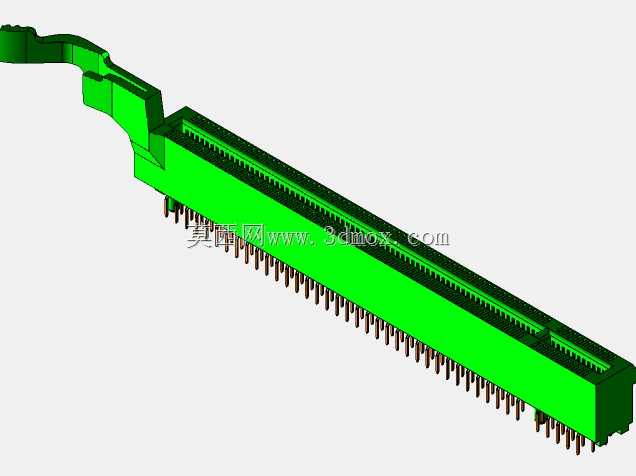

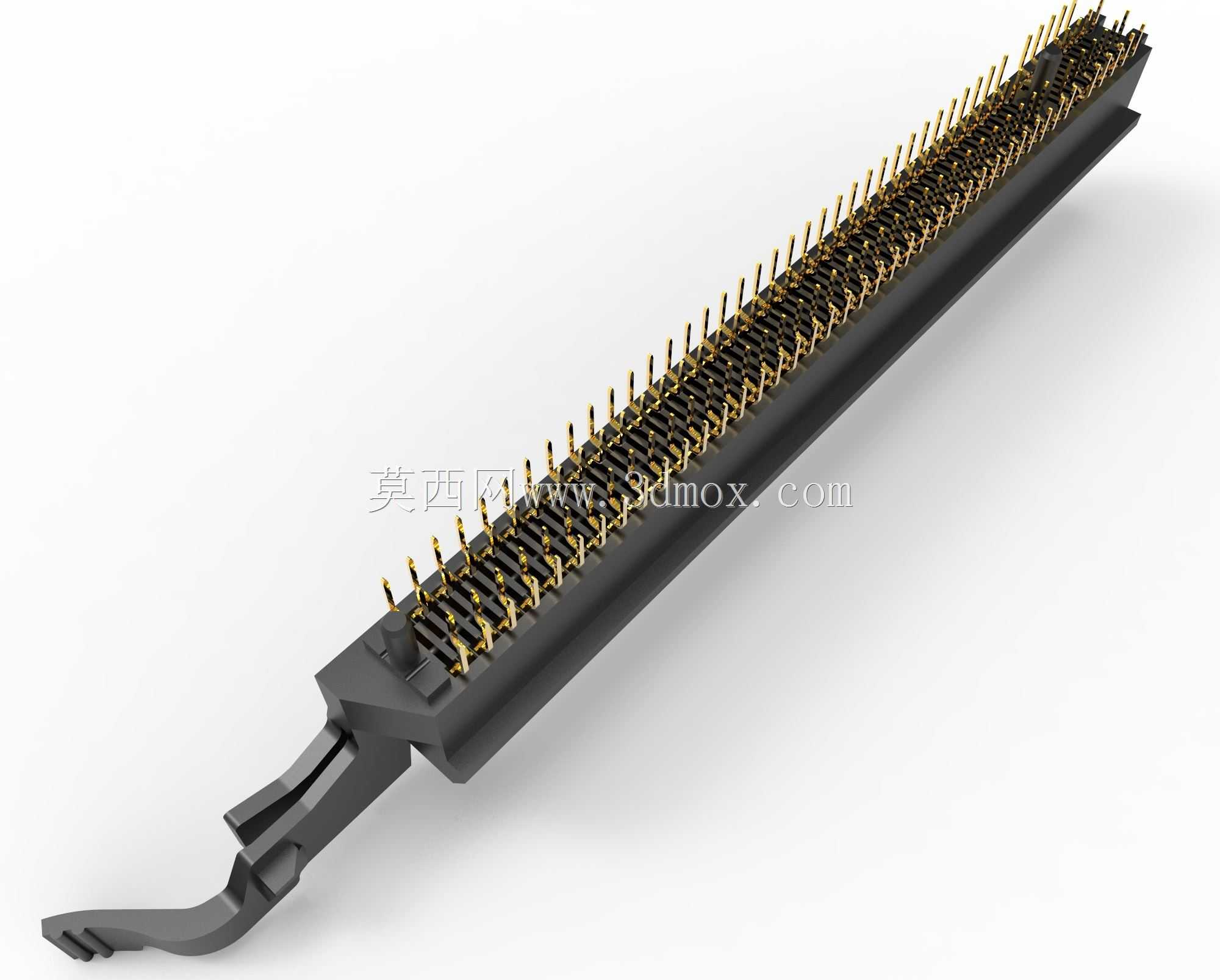

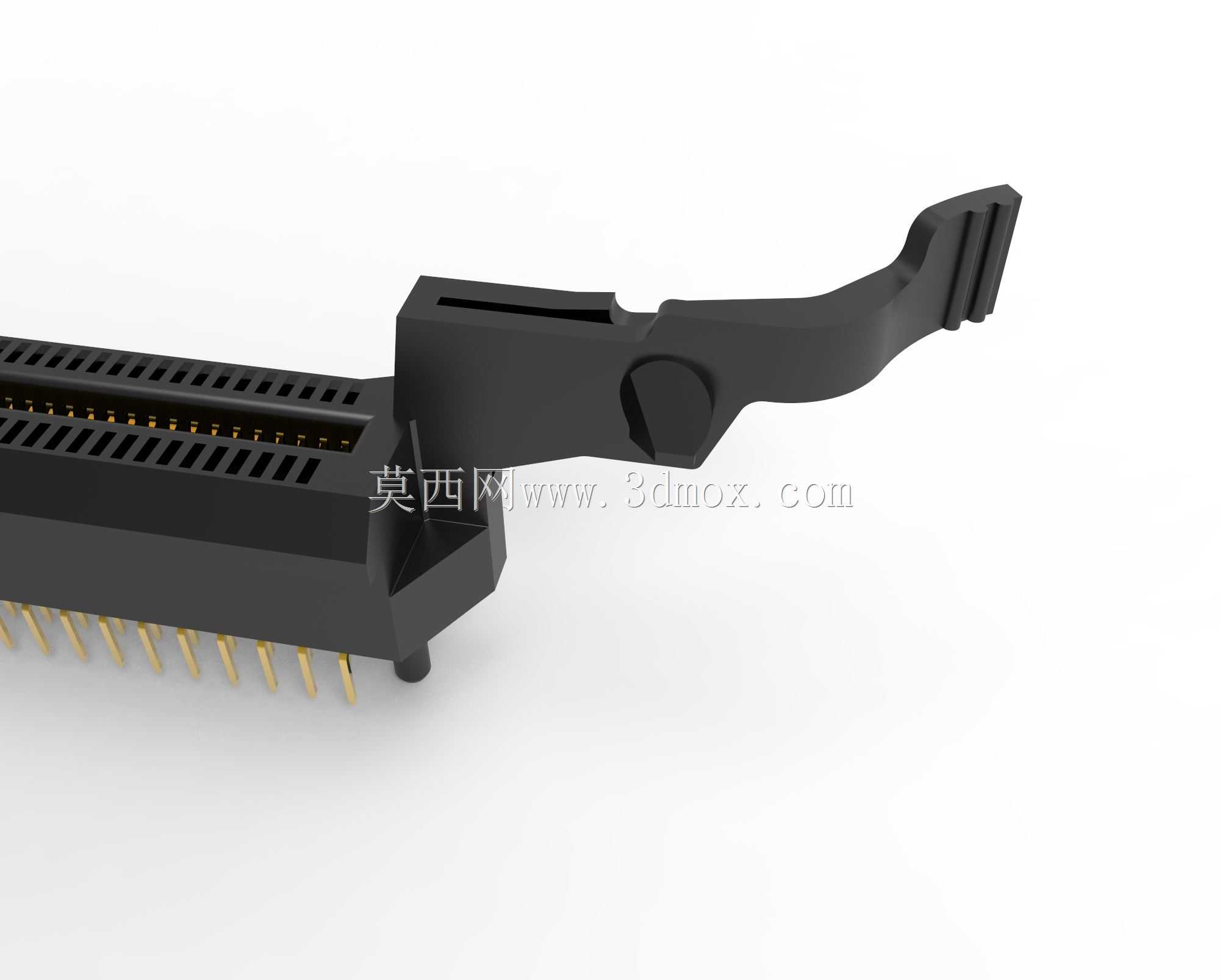

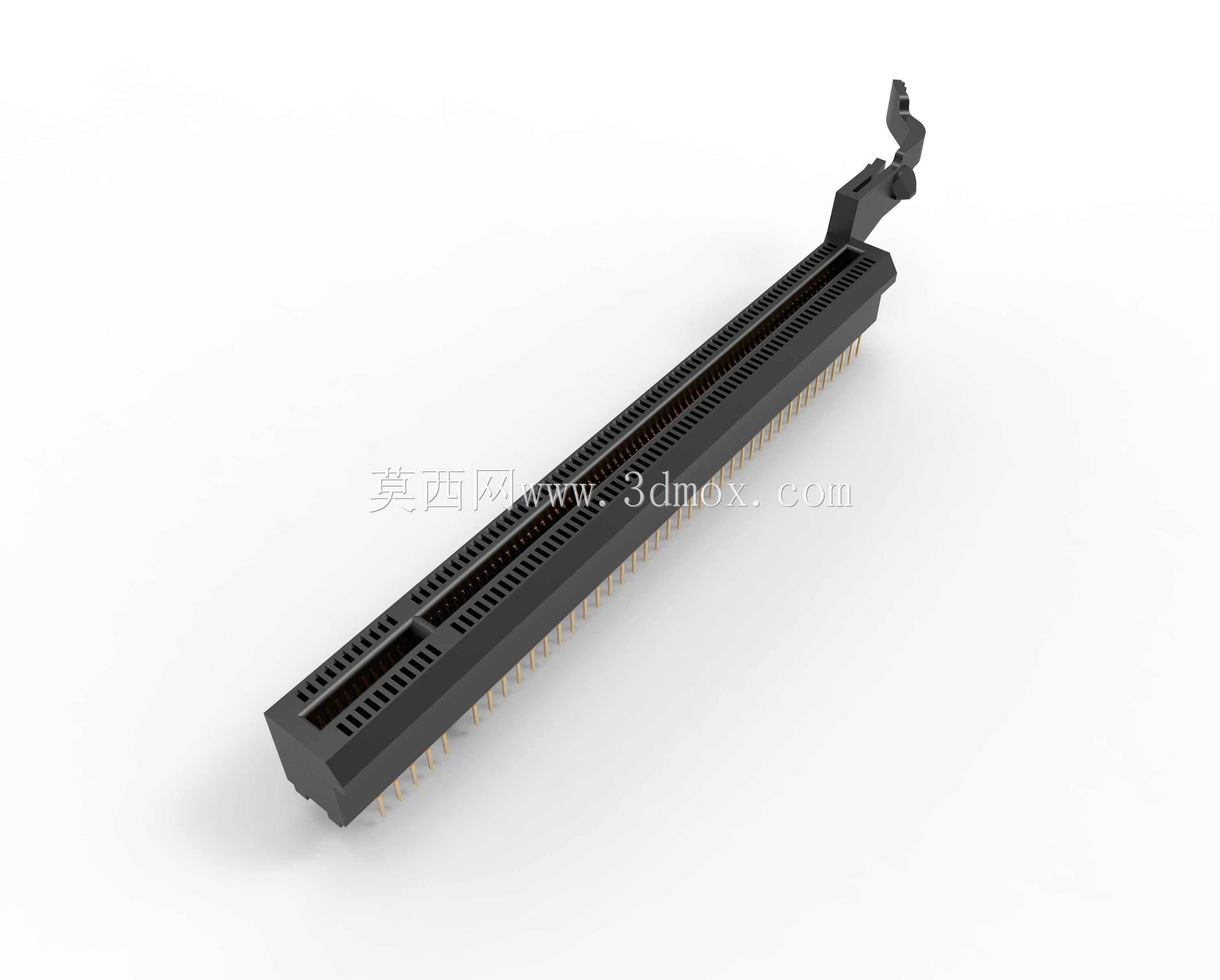

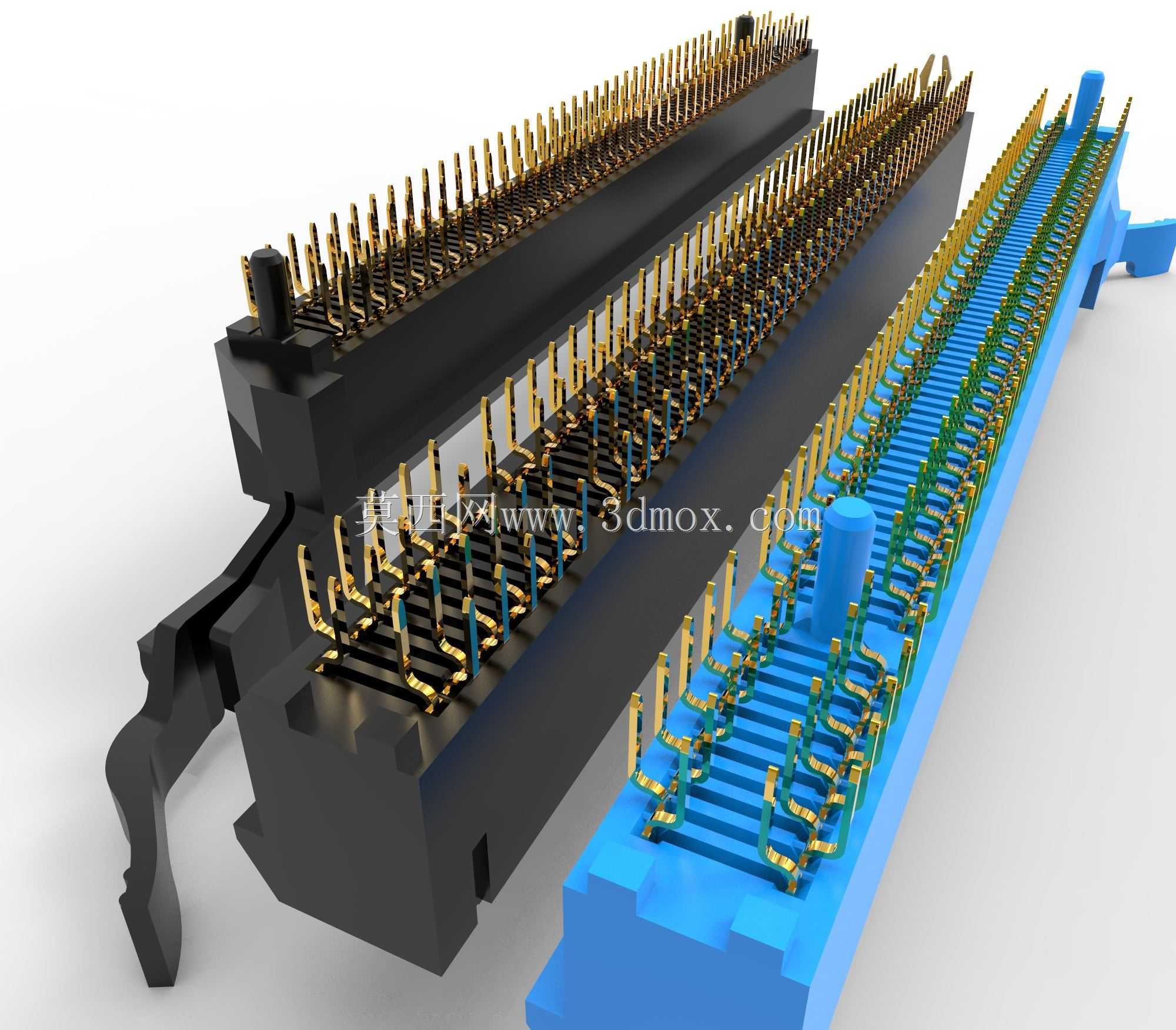

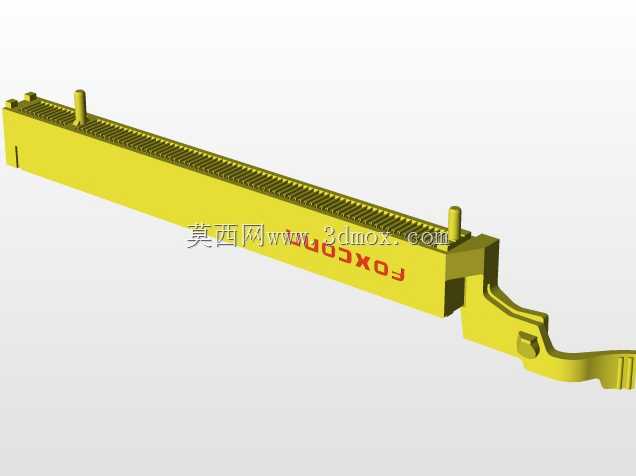

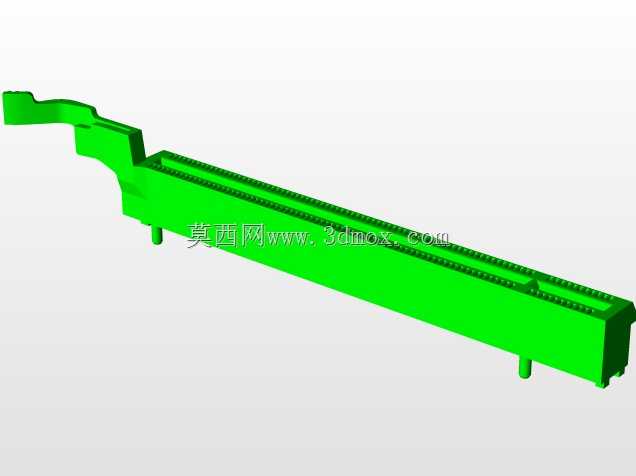

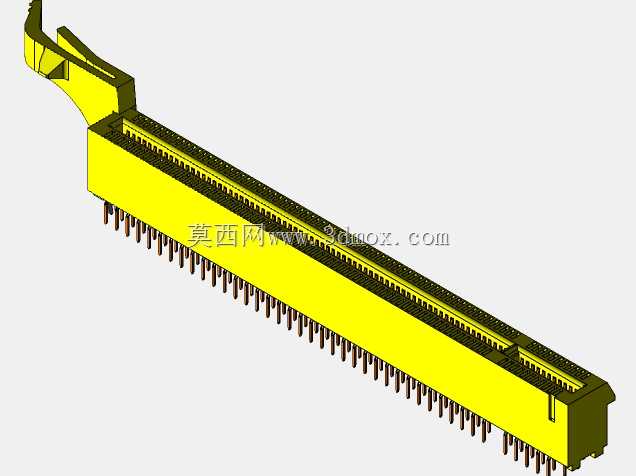

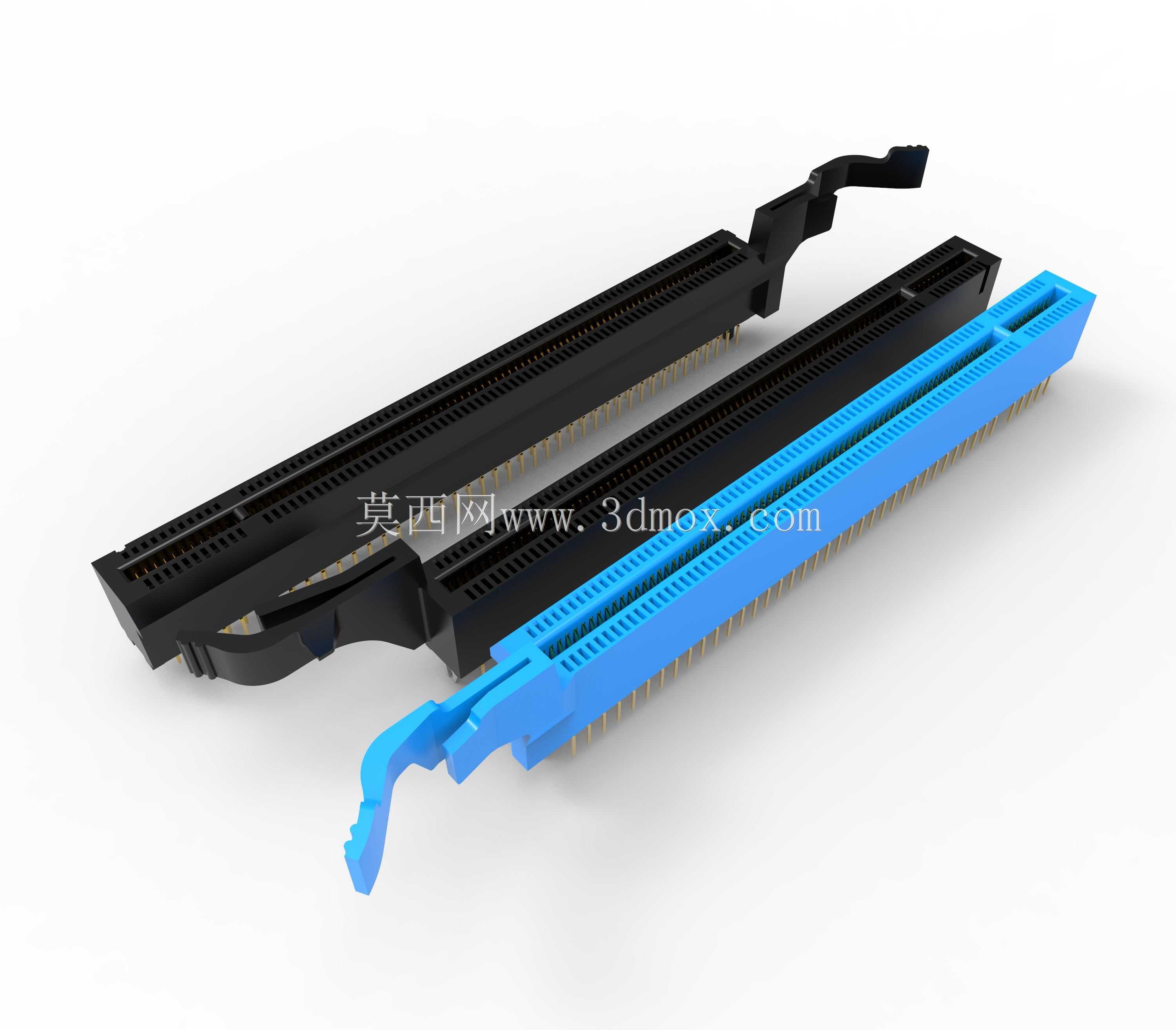

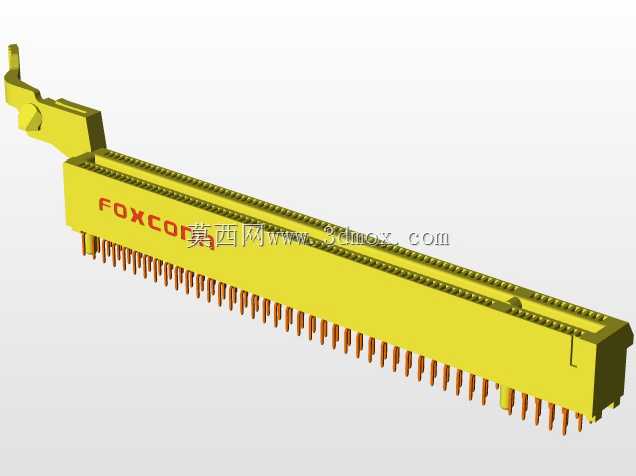

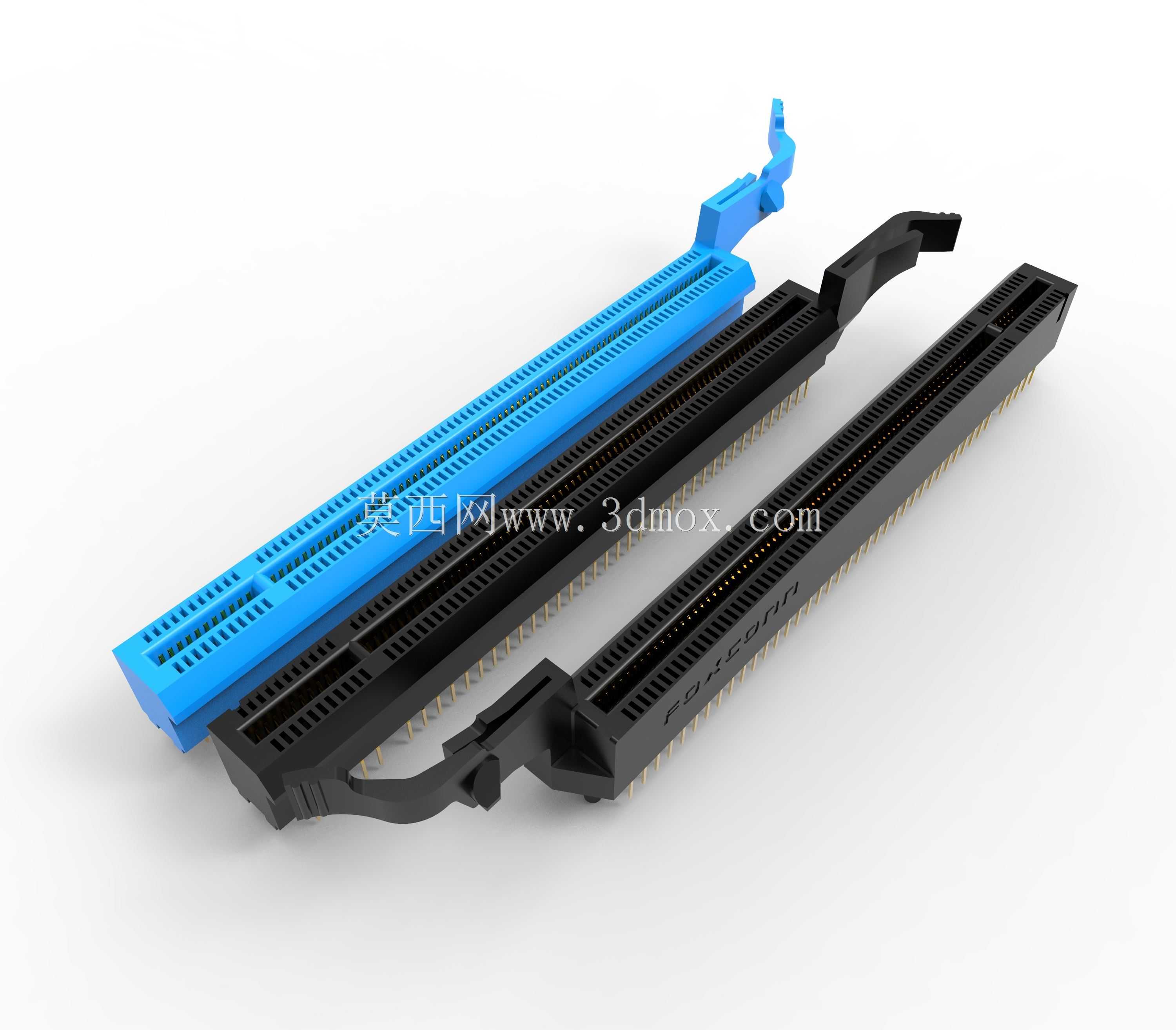

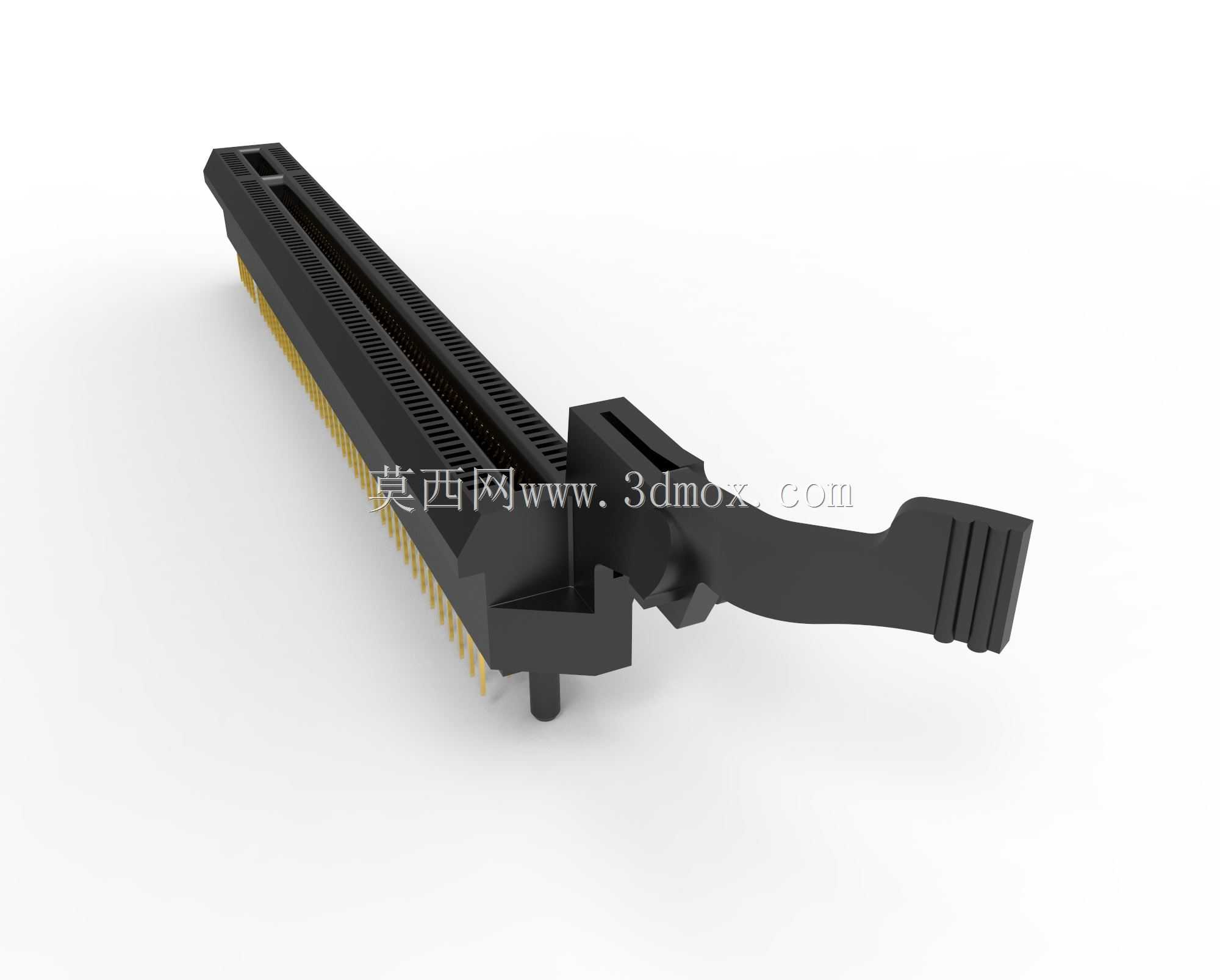

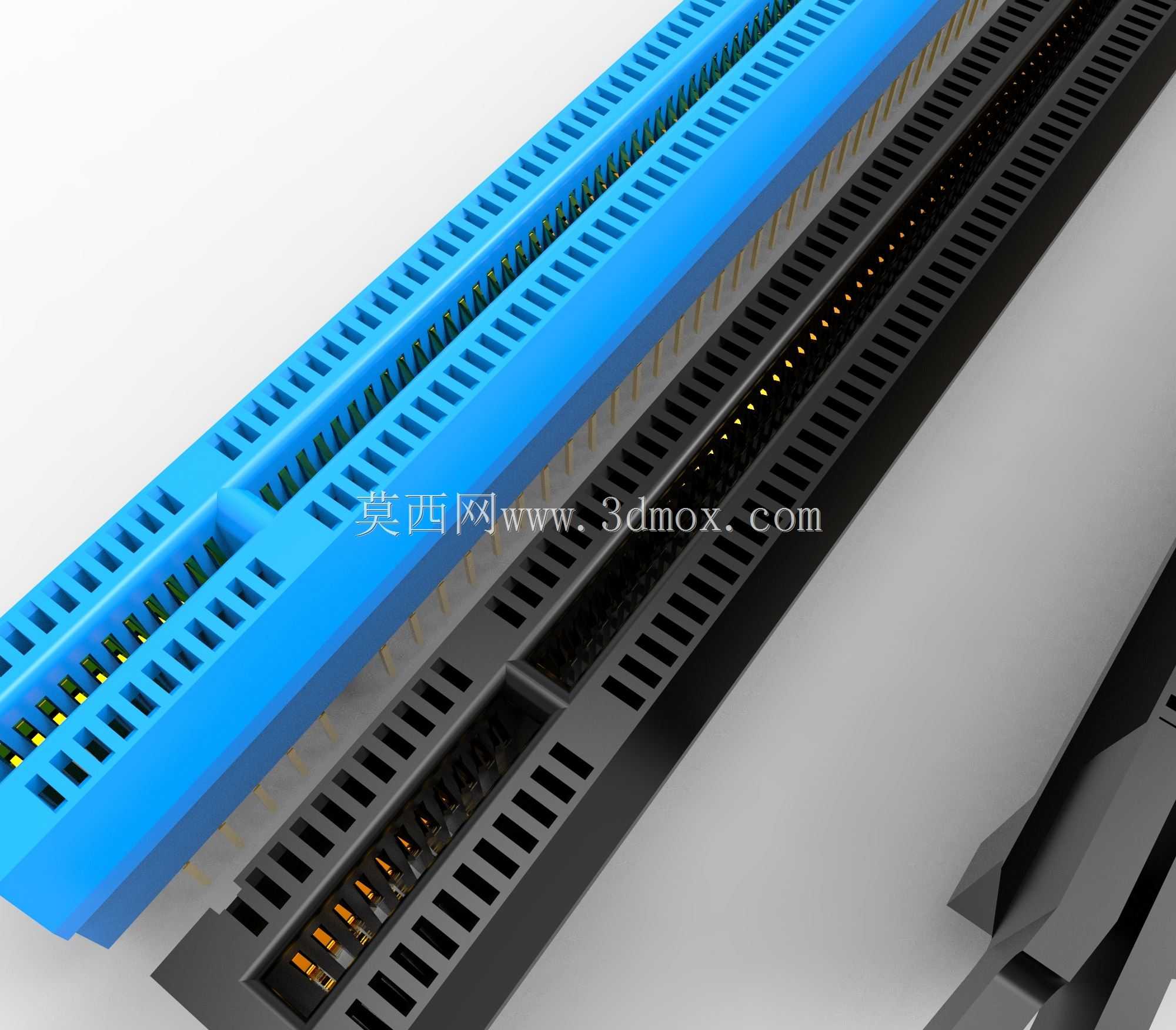

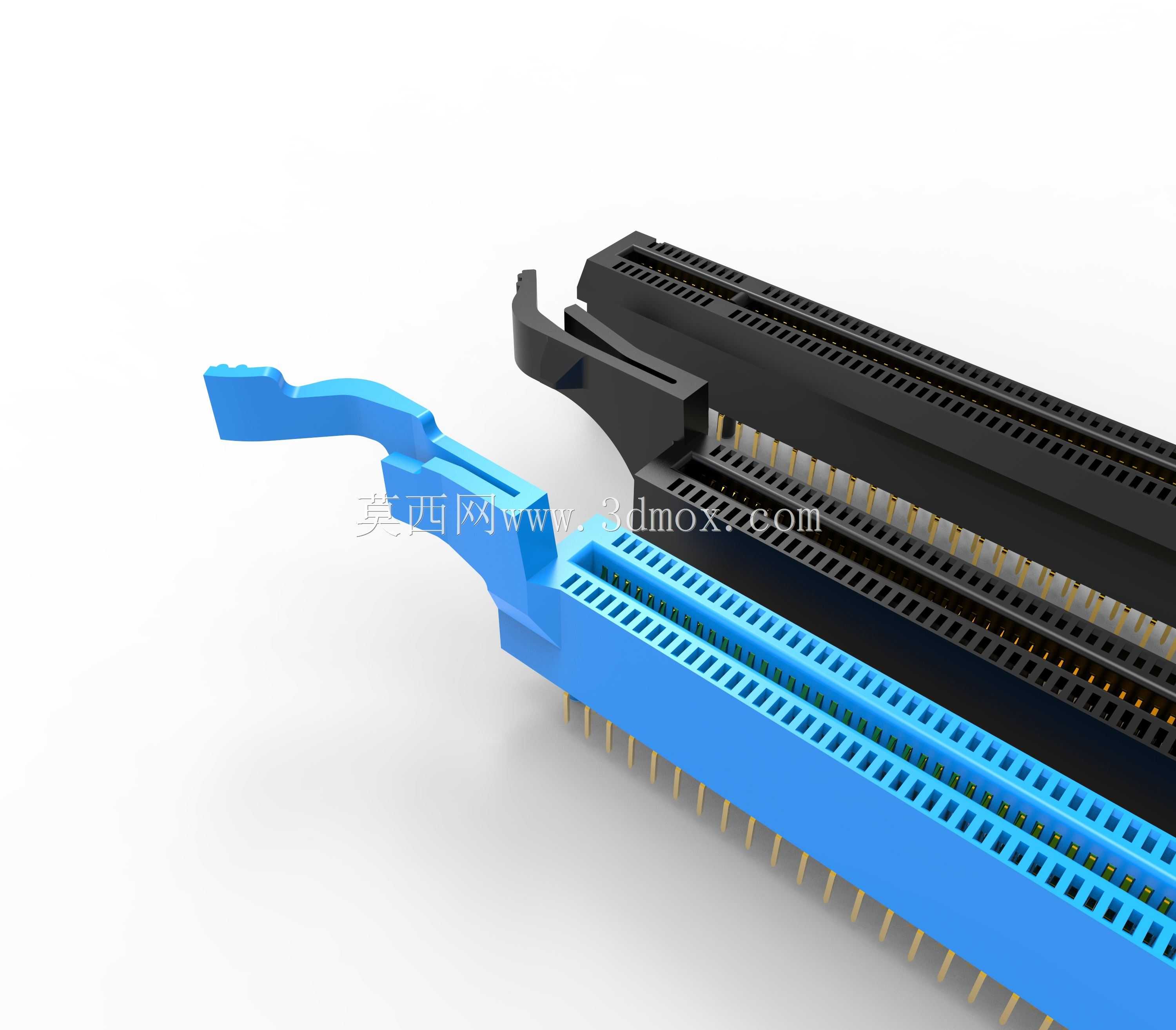

这款PCI Express X16连接器是计算机主板硬件体系中核心的板卡互联部件，主要承担主板与独立显卡、高速采集卡、NVMe扩展卡等PCIe标准外设的信号与电力传输职能，广泛应用于消费级台式电脑、工业控制计算机、服务器、高性能计算工作站等设备的主板板载接口设计中，是实现高速串行总线设备即插即用互联的关键硬件载体。在实际设备运行场景中，该类连接器需要承载最高单通道16GT/s的高速差分信号传输，同时为扩展板卡提供稳定的机械固定与电力供给，其结构设计的合理性直接决定了板卡连接的可靠性、信号传输的完整性以及长期使用的耐用性。从功能特性来看，本次设计的连接器包含三种不同锁止方向的结构变体，分别适配左侧锁止、右侧锁定的不同主板布局需求，锁扣结构采用弹性悬臂卡扣设计，在板卡插入时可通过弹性形变自动卡入板卡端部的固定缺口，避免设备运输、运行过程中受振动冲击导致板卡松脱移位，拆卸时只需扳动锁扣即可快速解锁，兼顾连接稳固性与拆装便捷性。接触端子采用高密度错位排列设计，164个信号与电源端子严格遵循PCIe规范的引脚定义排布，端子接触端采用镀金工艺降低接触电阻，焊接端适配PTH通孔焊接工艺，可完美匹配1.00mm焊盘间距的标准PCB布线规则，保障高速信号传输过程中的阻抗连续性，减少信号反射与串扰问题。在设计思路上，整体结构完全遵循PCIe CEM规范的尺寸要求，连接器主体采用耐高温绝缘工程塑料注塑成型，可耐受波峰焊过程中的高温冲击不发生形变，金属屏蔽外壳与锁扣构件采用高弹性不锈钢材质冲压成型，兼顾结构强度与弹性形变能力。安装边界方面，连接器垂直焊接于PCB板面时，主体高度、插合深度、端部锁扣的活动行程均严格控制在标准规范范围内，不会与主板周边的内存插槽、CPU散热模组、M.2接口等其他板载部件产生安装干涉，同时预留了足够的板卡插拔操作空间，适配全高全长、半高半长等不同尺寸规格的标准PCIe扩展板卡安装需求。插槽内部设计有防呆定位凸棱，可从物理层面避免板卡反向插入导致的引脚短路、硬件烧毁问题，不同颜色的绝缘本体可直观区分不同锁止类型的产品，方便生产组装过程中的物料识别与分拣，提升主板SMT贴片组装的作业效率。
