树莓派计算模块嵌入式核心板结构设计

本次呈现的是嵌入式开发领域常用的树莓派计算模块三维结构，这类核心计算板卡广泛应用于工业边缘计算节点、智能物联网网关、小型嵌入式控制终端、便携式智能检测设备、教育类开源硬件开发平台等场景，能够为各类轻量化智能设备提供核心算力支撑，替代传统通用主控板完成数据采集、逻辑运算、外设控制、边缘端数据预处理等核心任务，适配对空间占用、功耗控制有严苛要求的嵌入式部署场景。

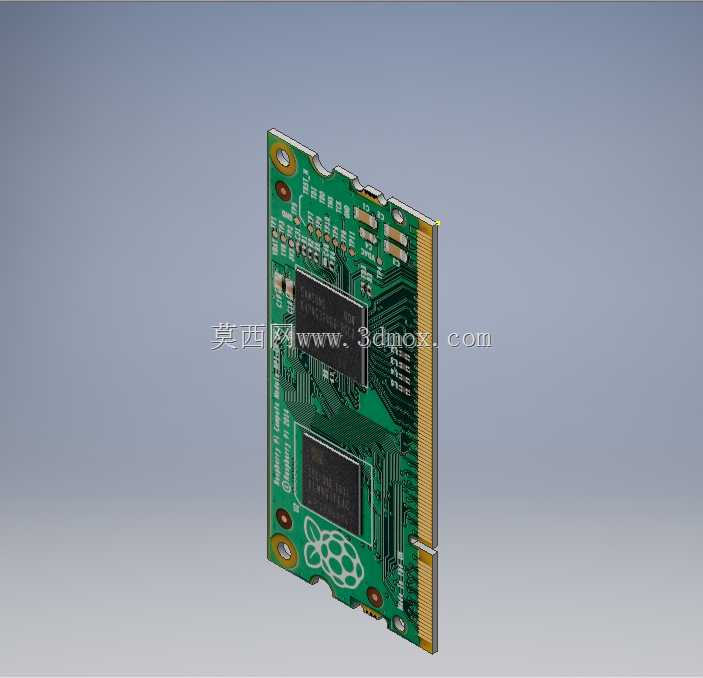

该计算模块采用核心板加扩展底板的分离式设计思路，将主控处理器、运行内存、存储芯片等核心计算元器件全部集成在小型化板卡本体上，板卡边缘设置金手指连接结构，可直接插接在对应规格的扩展底板上，无需额外布线即可完成核心算力部分的部署，大幅降低嵌入式设备的硬件开发周期，开发者仅需根据自身外设需求设计对应扩展底板，即可快速完成定制化智能设备的硬件搭建。板卡本体采用标准PCB板材制作，表面布设规整的信号走线，板载两颗核心存储与运算芯片，预留固定安装孔位，板侧设置金手指接触区用于和底板实现电气连接，板角印有树莓派专属标识，整体结构紧凑规整。

从外形与安装边界来看，该计算模块采用窄长型板卡结构，整体厚度控制在常规PCB板加表贴元器件的合理范围内，金手指区域的引脚间距、板卡整体长宽尺寸均遵循通用计算模块的通用规范，安装时可直接插入对应插槽，通过板体两端的安装孔配合紧固件完成与底板的固定，能够适配标准工业级外壳的内部安装空间，可在-20℃到60℃的常规工业环境温度区间内稳定工作，板载元器件的布设高度经过统一管控，不会出现超高元器件干涉外壳安装的问题，金手指接触区域做了耐磨处理，可支持多次插拔调试而不出现接触不良的问题。

在实际应用中，该计算模块可搭载通用嵌入式操作系统，支持多路串口、USB、GPIO等通用外设接口的扩展，能够对接各类传感器、执行器、通信模块，完成工业现场的数据采集上传、小型设备的运动控制、智能终端的人机交互等功能，相比传统定制化主控板，该通用计算模块具备生态完善、开发资料齐全、硬件稳定性经过大量项目验证的优势，能够帮助开发者快速完成产品原型验证与小批量产品落地，大幅降低嵌入式智能设备的研发门槛与前期投入成本。
