QFP封装集成电路芯片三维结构模型

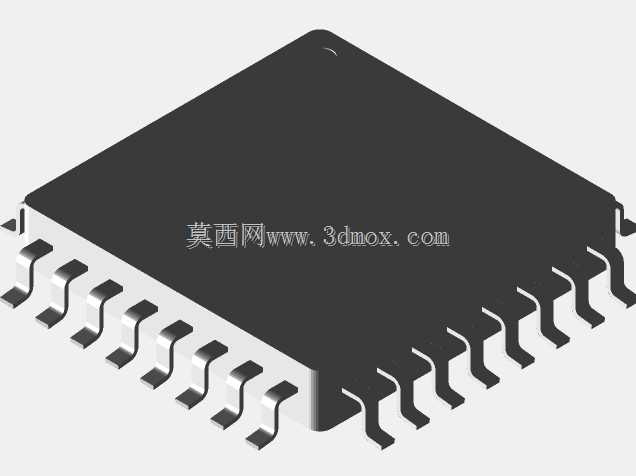

在消费电子、工业控制板卡、嵌入式开发硬件的结构布局设计环节，板载芯片的占位模型是PCB结构干涉校验、整机外壳装配间隙验证环节必不可少的参考要素，这类贴片封装的集成电路，往往是板卡上高度突出的元件之一，在做紧凑结构的硬件设计时，若忽略芯片的实际外形与引脚排布，很容易出现外壳压接芯片、焊盘与引脚对位偏差、周边元件干涉的问题。这个模型还原了四方扁平封装芯片的基础外形特征，黑色塑封主体的边角做了符合实际量产芯片的小倒角处理，表面预留了丝印标识的平面区域，能够匹配常规硬件设计时的丝印对位参考需求。四周延伸的鸥翼型引脚按照等间距排布做了简化还原，引脚的弯折弧度、伸出塑封主体的长度都参考了常规QFP封装的通用尺寸，能够满足结构设计阶段的占位校验需求，不需要高精度引脚细节的场景下，完全可以替代精确型号的芯片模型完成布局工作。做硬件结构设计时，这类通用封装模型的使用频率很高，很多时候在项目前期芯片具体型号尚未最终敲定，只确定封装规格的阶段，就可以用这类通用模型先行完成板卡的堆叠布局，预留好对应的安装空间，等后续型号确定后再替换成精确模型即可，能够大幅压缩前期方案迭代的时间。模型的塑封主体厚度、引脚底部到塑封顶面的总高度都参考了同封装的常规参数，在做板卡与外壳的间隙计算时，能够直接调用这个高度值做安全距离校验，避免出现外壳装配后顶到芯片顶面，或者绝缘距离不足的问题。引脚的排布方向做了明确的方位区分，能够对应芯片丝印的一角定位点，方便在装配建模时快速找准芯片的安装方向，避免出现引脚方位装反的低级错误。对于做教学演示、电子设备结构展示的场景，这个简化模型也能够清晰展示贴片芯片的安装形态，不需要冗余的细节就可以让观看者理解这类元件的焊接方式与板卡布局逻辑，在做自动化SMT贴装的产线模拟时，也可以用这个模型作为元件占位，模拟吸嘴取料、贴装的动作路径，验证贴装程序的行程是否存在干涉。需要注意的是，这个模型属于通用封装的简化参考，若用于需要精确引脚尺寸、焊盘匹配的PCB设计场景，还需要对应具体芯片的 datasheet 调整引脚间距、塑封体长和宽的精确参数，不能直接用于高精度的焊盘设计工作，避免出现焊接不良的问题。在做整机的热仿真初步评估时，也可以借助这个模型的外形参数，在仿真软件中设置对应的芯片热源位置，粗略评估板卡上的热流分布，为前期的散热片选型、风道设计提供基础的占位参考。
