Nema23步进电机高精度三维结构设计

Nema23规格步进电机是数控加工、自动化传动领域应用极为广泛的动力执行部件，这类电机凭借开环控制下的精准步距角输出、较强的低速扭矩保持能力，被大量搭载在桌面CNC雕刻机、小型3D打印设备、自动化点胶工位、皮带输送模组、医疗检测仪器的进给机构中，承担精准位移驱动、定角度回转执行的核心功能，无需额外加装复杂的闭环反馈组件即可实现稳定的位置控制，兼顾成本控制与传动精度需求，是中小负载自动化传动场景的首选动力元件。

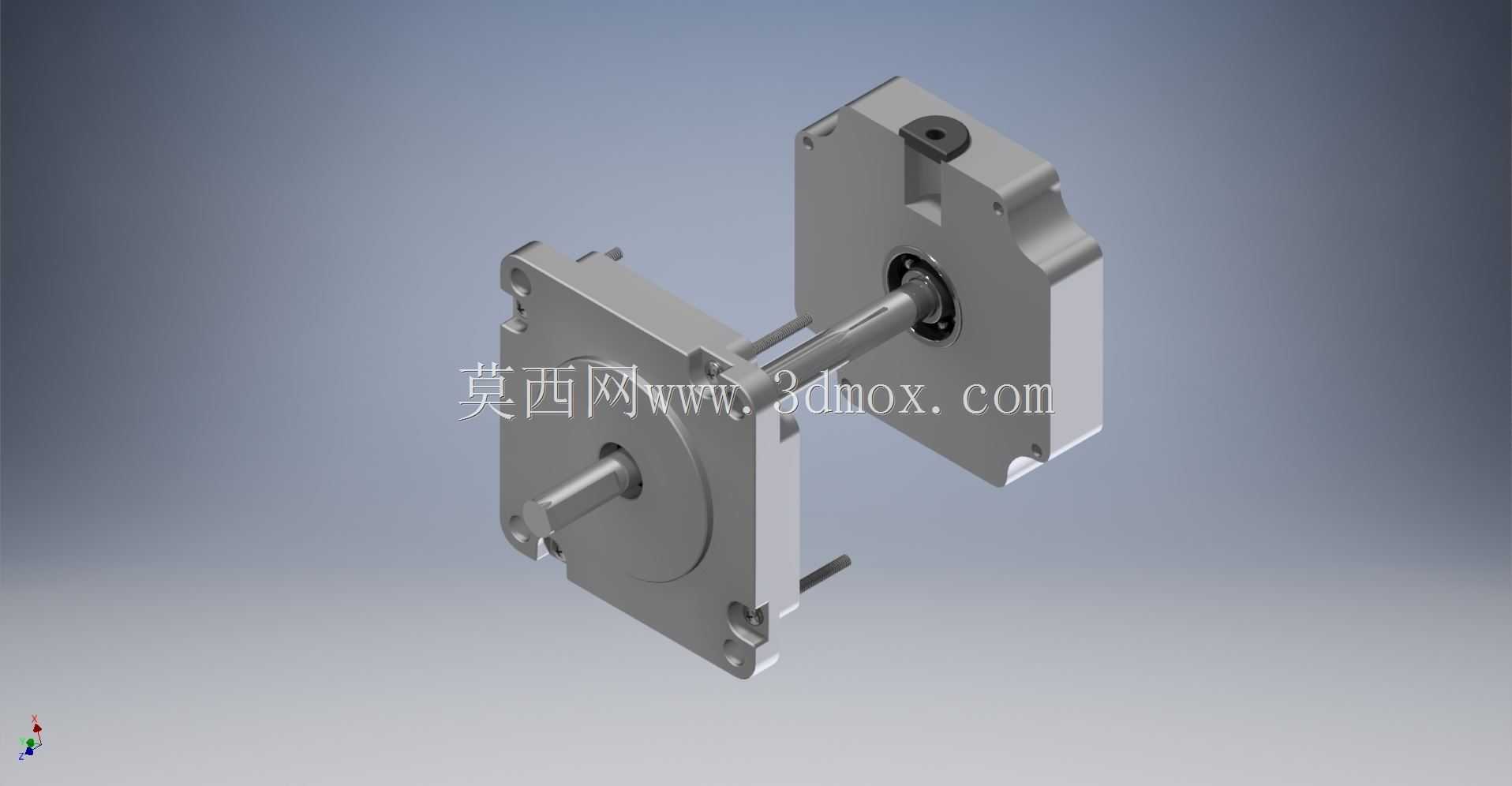

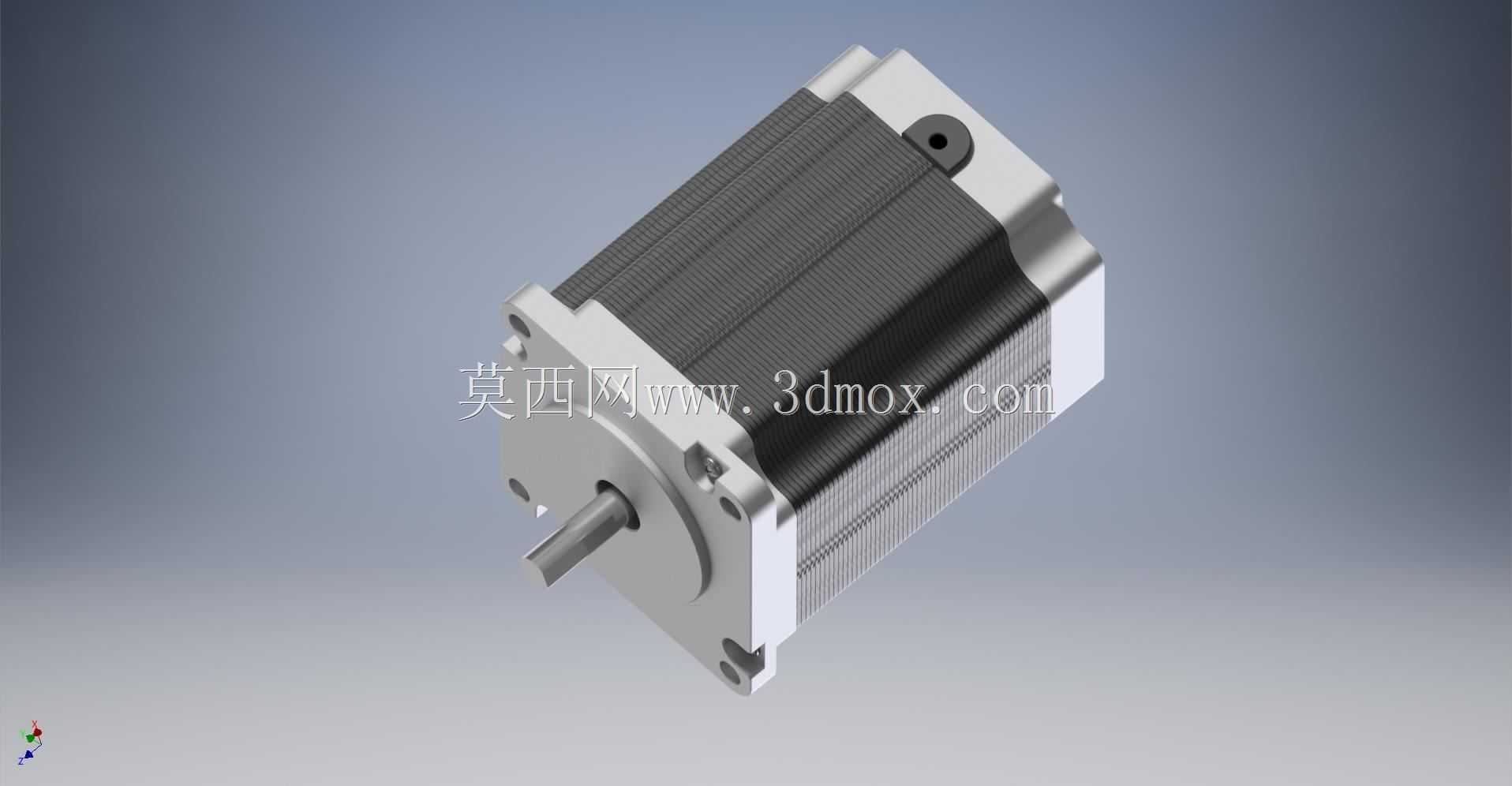

这款步进电机的结构设计围绕实际安装与运行需求展开，整体采用方形机座的经典布局，机座外壳设计有密集的轴向散热筋结构，在电机持续运行产生绕组热量时，能够通过增大散热面积快速将热量传导至周边空气，避免长时间高负载运行下的绕组温升过高问题，保障电机输出扭矩的稳定性。前端输出端采用标准的安装法兰结构，法兰上预留的安装孔位完全匹配行业通用的Nema23安装尺寸规范，输出轴采用标准D型切面设计，能够与同步轮、联轴器、丝杠螺母副等传动部件实现无滑差的紧密配合，杜绝传动过程中的轴孔相对转动问题。电机尾部预留的出线位置做了规整的结构避让，方便用户根据实际布线需求调整线缆走向，适配不同设备内部的走线空间限制。

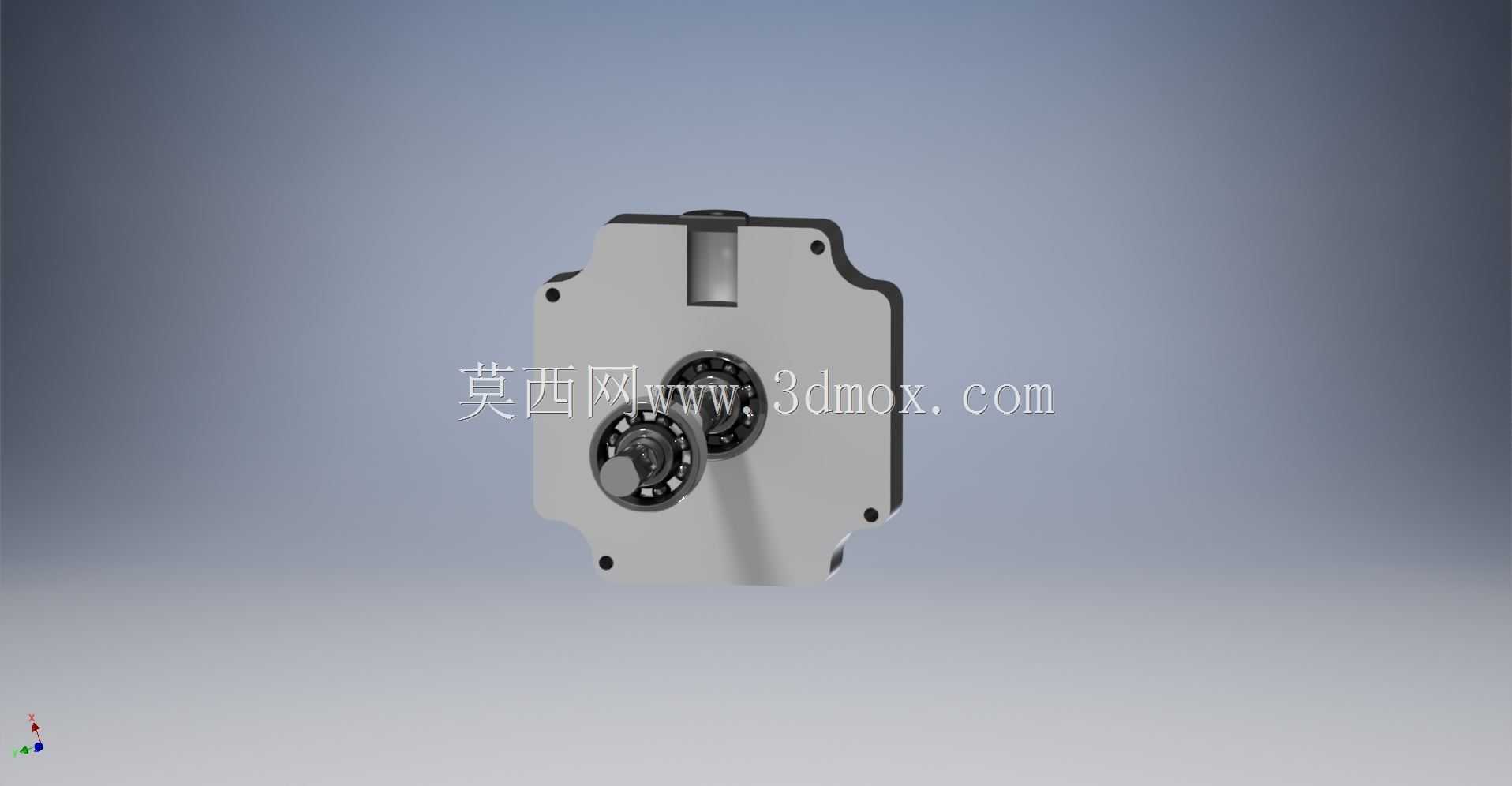

在安装边界设计上，这款电机严格遵循Nema23系列的通用安装规范，机座截面尺寸适配市面上绝大多数标准安装支架、电机固定座的安装孔距，用户在进行设备结构设计时，无需额外定制非标安装件即可直接完成装配，能够大幅缩短设备的设计与组装周期。电机的整体轴向长度经过优化，在保证足够输出扭矩的前提下尽可能压缩轴向占用空间，能够适配安装空间较为紧凑的小型自动化设备内部布局。内部结构包含定子绕组、转子铁芯、前端轴承、后端轴承、输出转轴等核心部件，各部件之间的配合公差经过严谨校核，既保证转轴转动时的同轴度要求，减少高速运转下的径向跳动，又能控制运转过程中的噪音与振动水平，让电机在低速运行时不会出现明显的共振问题，保障传动过程的平稳性。在实际应用场景中，这款电机可以搭配对应的步进驱动器实现细分驱动，进一步降低步距角，提升进给过程的平滑度，满足雕刻、铣削等加工场景下的高精度进给需求，也可以搭配减速齿轮箱实现扭矩放大，适配需要更大输出扭矩的重载传动工位。
