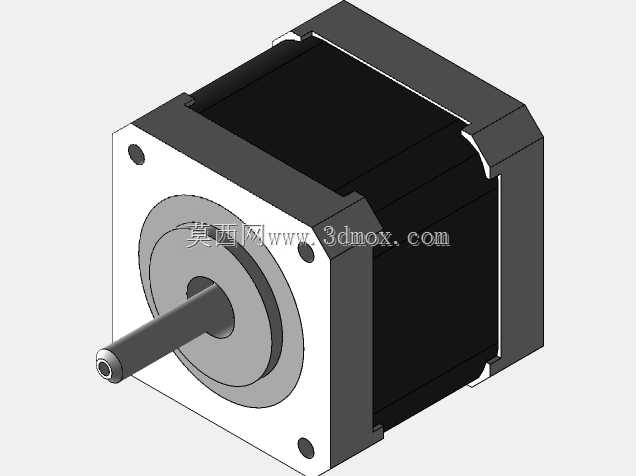

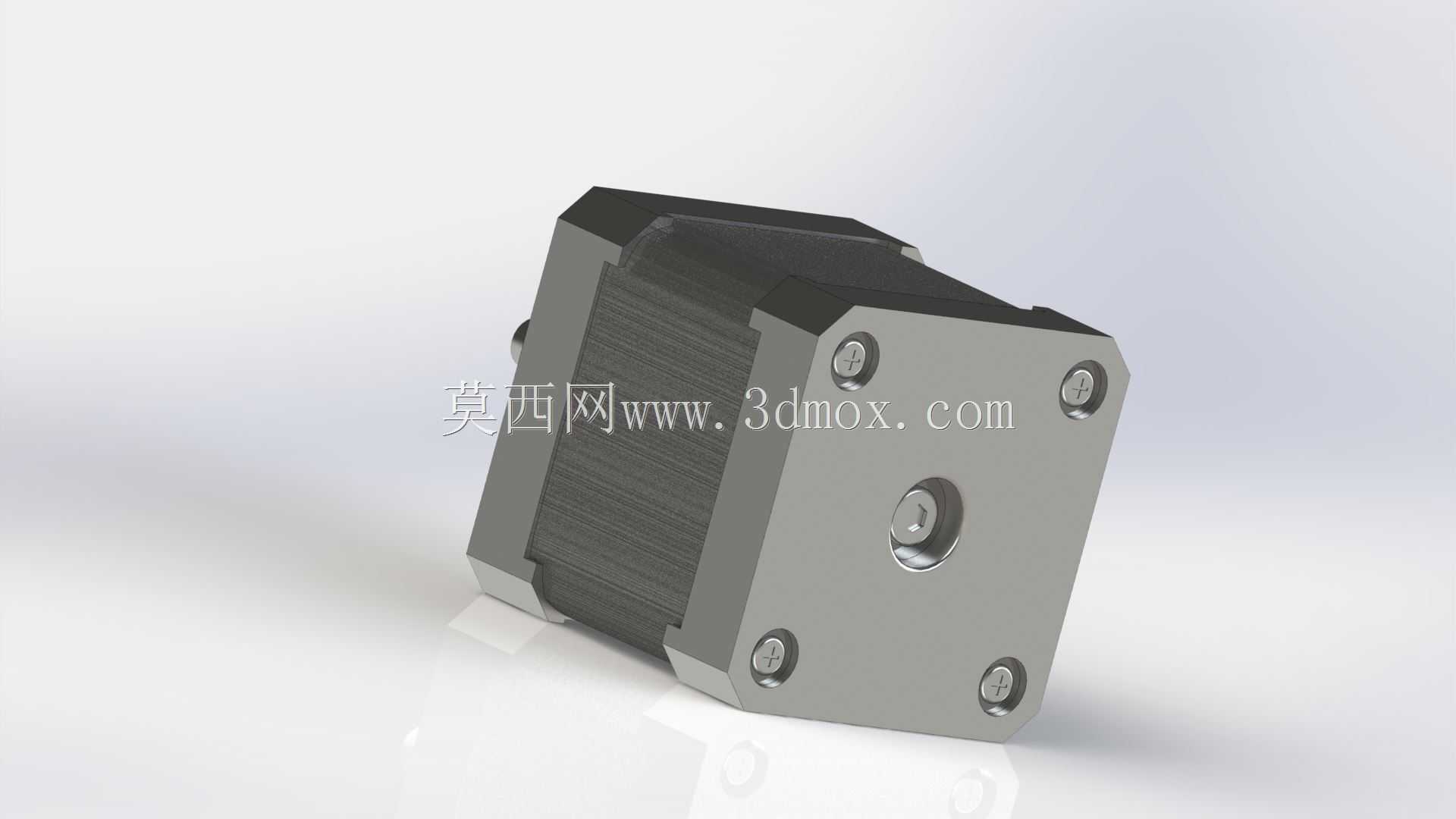

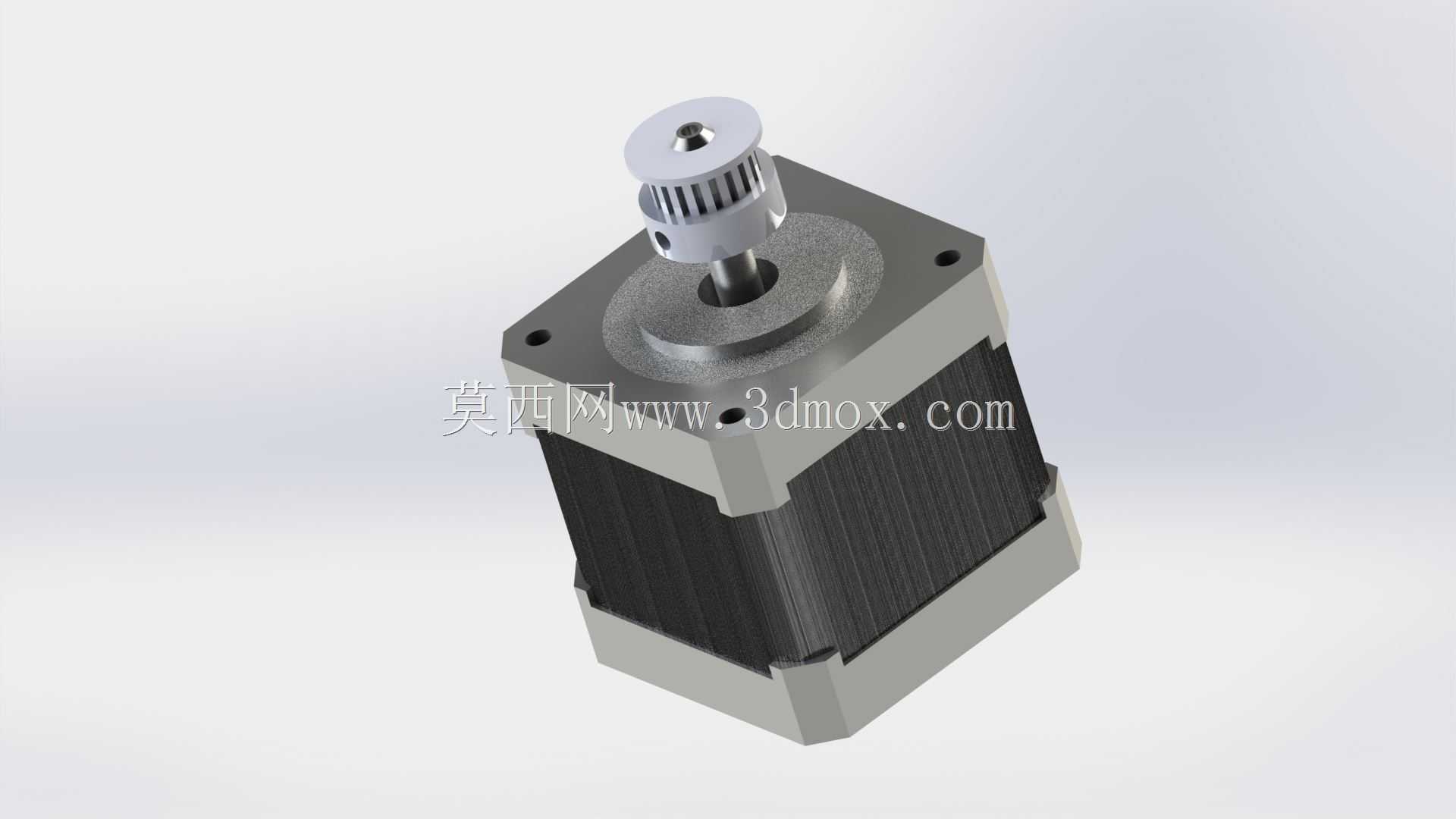

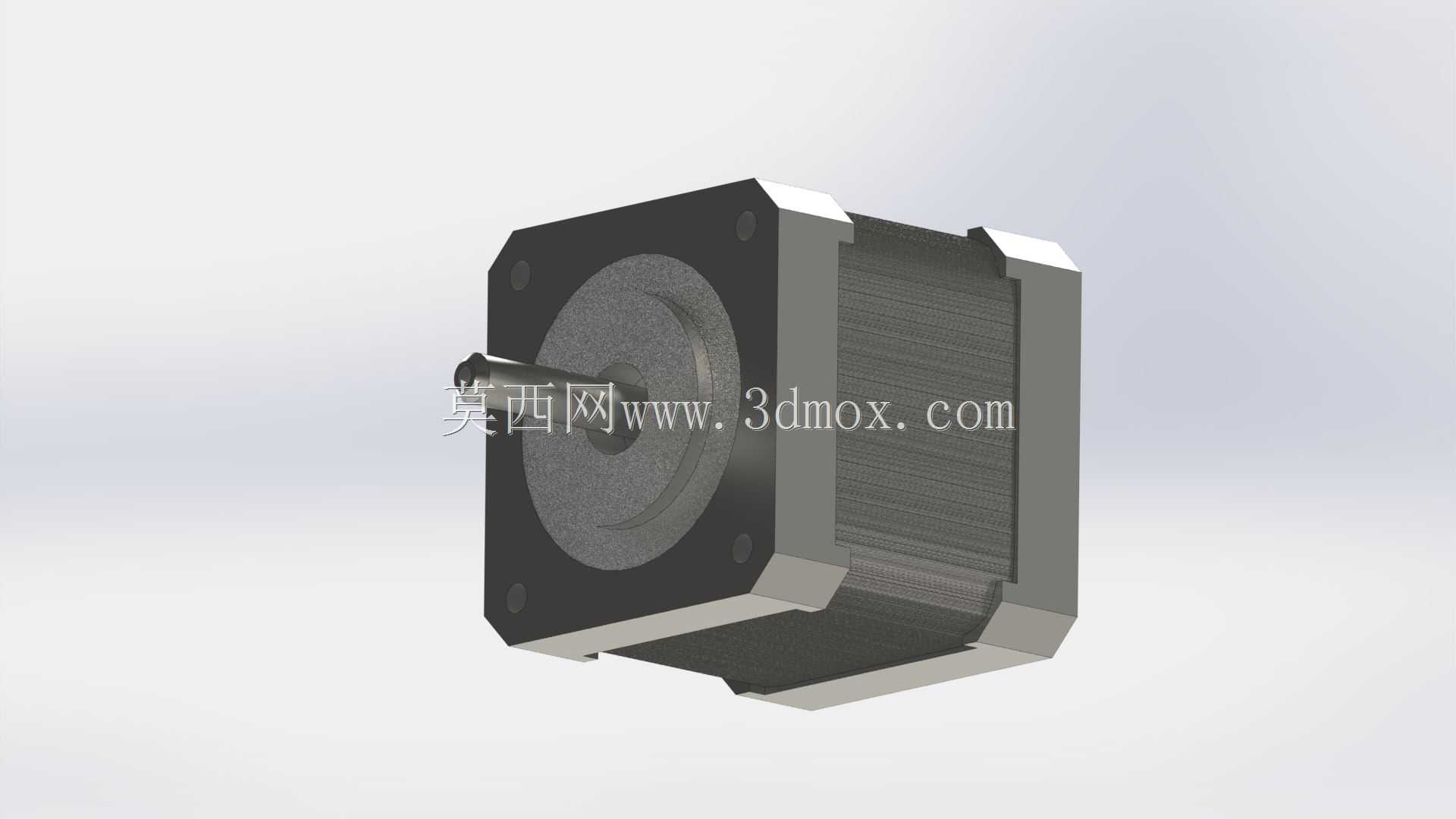

NEMA17规格步进电机带输出联轴器结构

这款NEMA17规格的步进电机，是小型自动化传动场景中应用极为广泛的动力输出元件，常见于桌面级3D打印设备的进给轴驱动、小型数控雕刻机的位移传动、实验室自动化采样设备的点位运动控制、小型传送带的定距输送以及智能门禁、自动售货机等需要精准角度控制的民用机电场景中，能够在开环控制条件下实现精准的步距角输出，无需额外加装位置反馈装置即可完成稳定的点位定位，大幅降低小型自动化设备的整体搭建成本。从实际用途来看，该电机可将电脉冲信号转化为对应角度的轴端转动，搭配对应的驱动器即可实现正反转、调速、位置锁定等功能，适配绝大多数低负载、高精度要求的直线或旋转传动需求，输出端搭配的抱紧式联轴器可以稳固连接后续传动的丝杆、同步轮或者传动轴，避免高速运转时出现轴间打滑、传动间隙过大的问题，同时还能补偿少量的轴系同轴度误差，降低装配过程中的精度要求，提升整套传动结构的运行稳定性。在功能特性上，这款步进电机采用方形机座设计，机身外壳带有密集的散热筋结构，能够在持续运转过程中快速将绕组产生的热量散发到周边环境中，避免长时间工作出现过热退磁的问题，电机端盖采用高精度加工的轴承安装位，保证输出轴的径向跳动控制在极小范围内，适配高速往复运动的使用需求，轴端采用标准D型切面设计，能够与传动件实现无间隙配合，杜绝传动过程中的空程误差。设计过程中严格遵循NEMA17的安装标准规范，机座安装孔位间距、输出轴直径、机身安装基准面都符合通用行业标准，可以直接替换同规格的其他品牌步进电机，无需额外修改安装结构，大幅降低设备迭代过程中的改造成本。外形尺寸上采用标准42mm见方的机座规格，安装孔位预留了足够的螺丝沉头空间，安装边界充分考虑了小型设备内部的紧凑布局需求，机身长度适配常规扭矩输出要求，既不会因为机身过长占用过多安装空间，也能保证足够的输出扭矩满足常规负载驱动需求，输出端联轴器的外径和长度都经过匹配设计，不会超出电机机座的安装投影范围，方便在狭小的设备腔体内部完成装配，接线端预留的位置也充分考虑了走线空间，避免装配过程中出现线材挤压、干涉的问题。
