多功能黑板交易读卡器终端设计

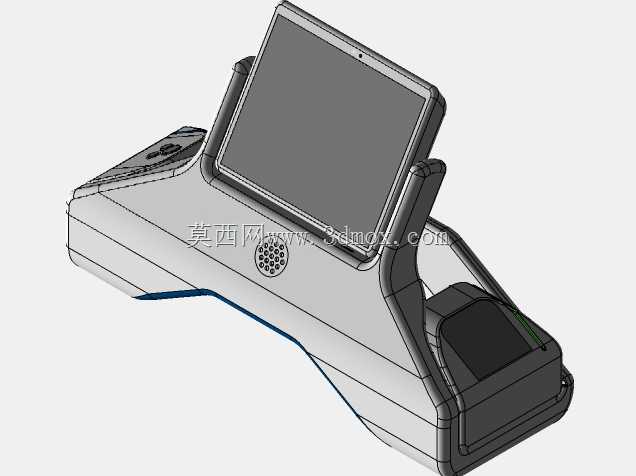

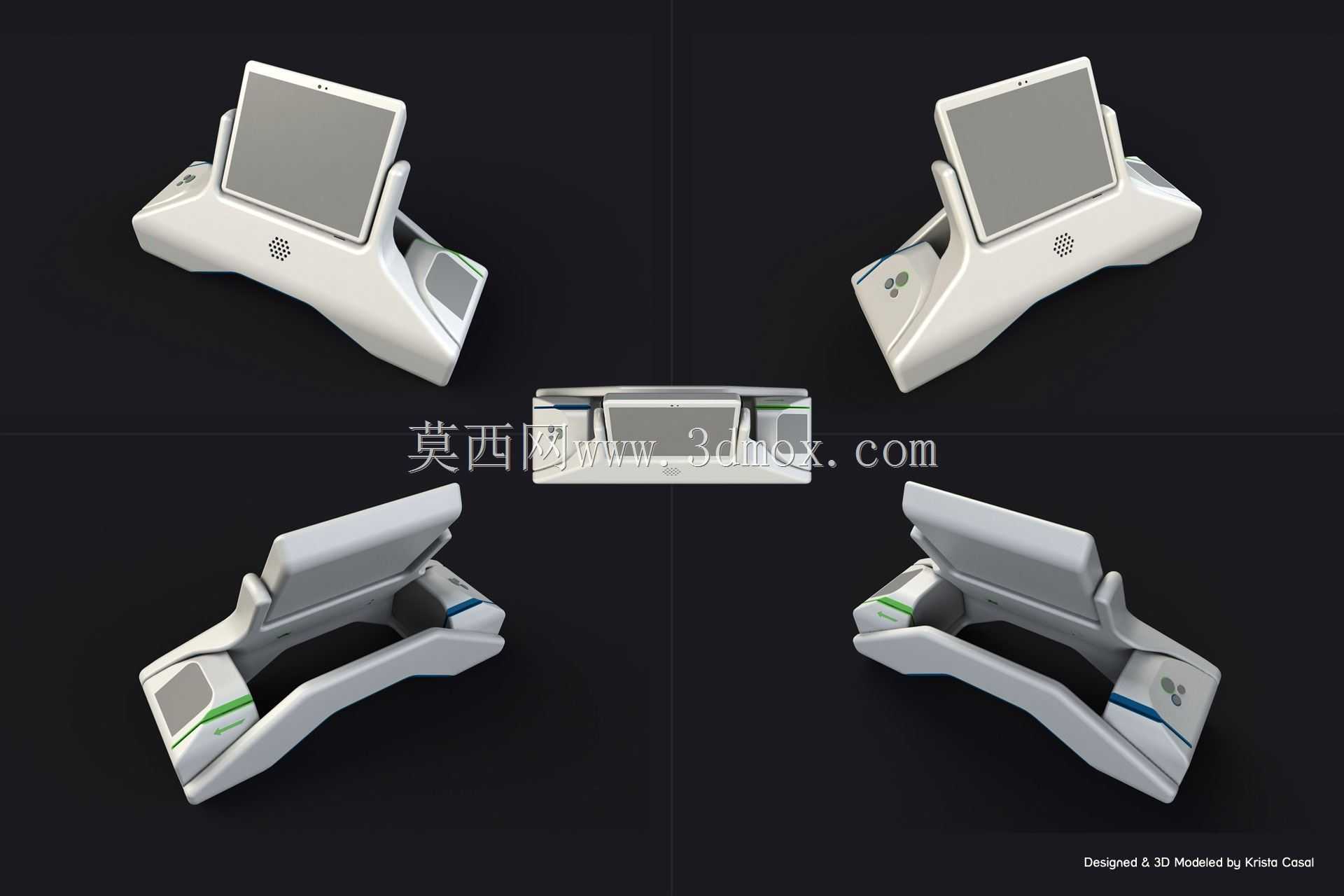

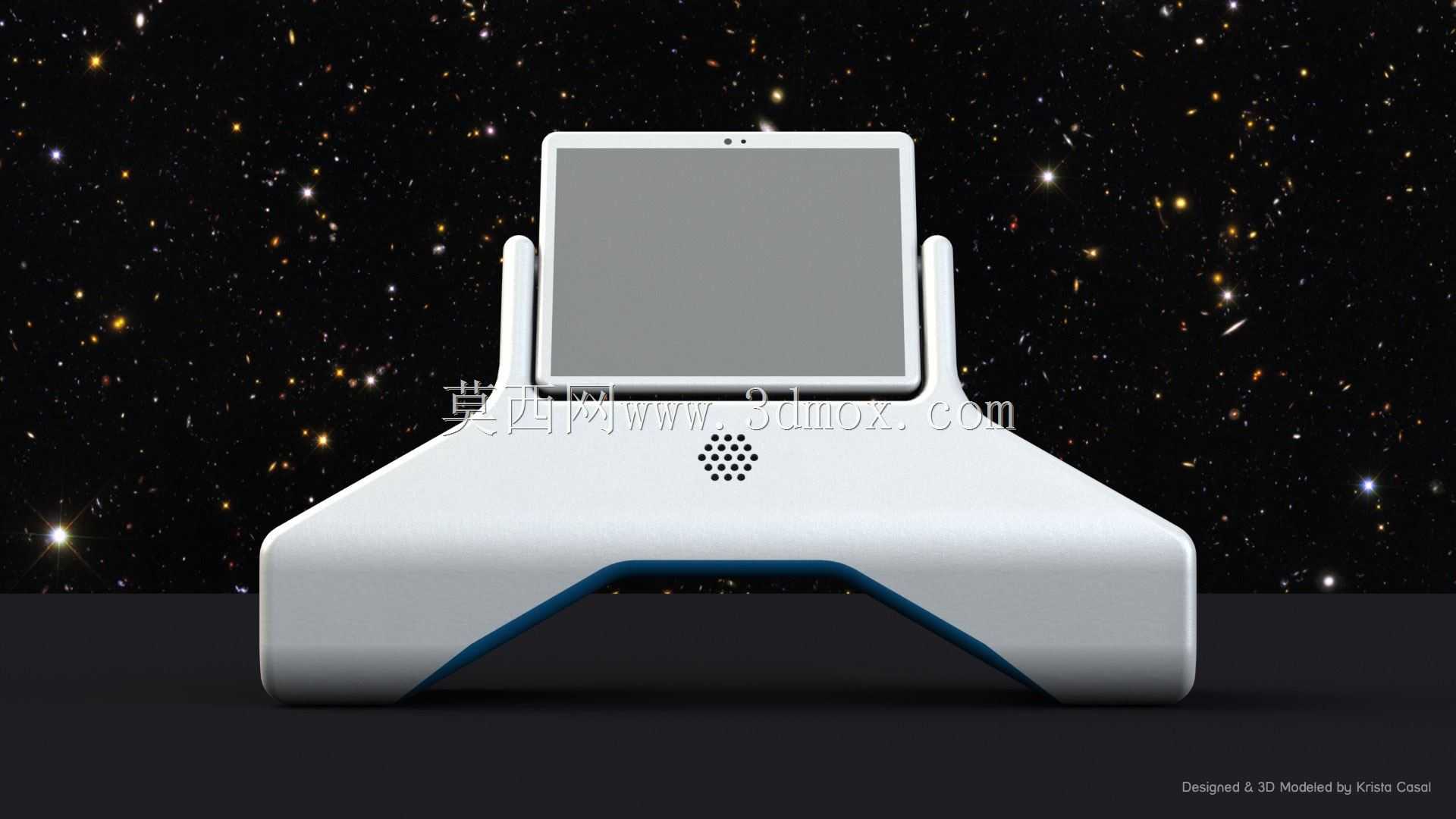

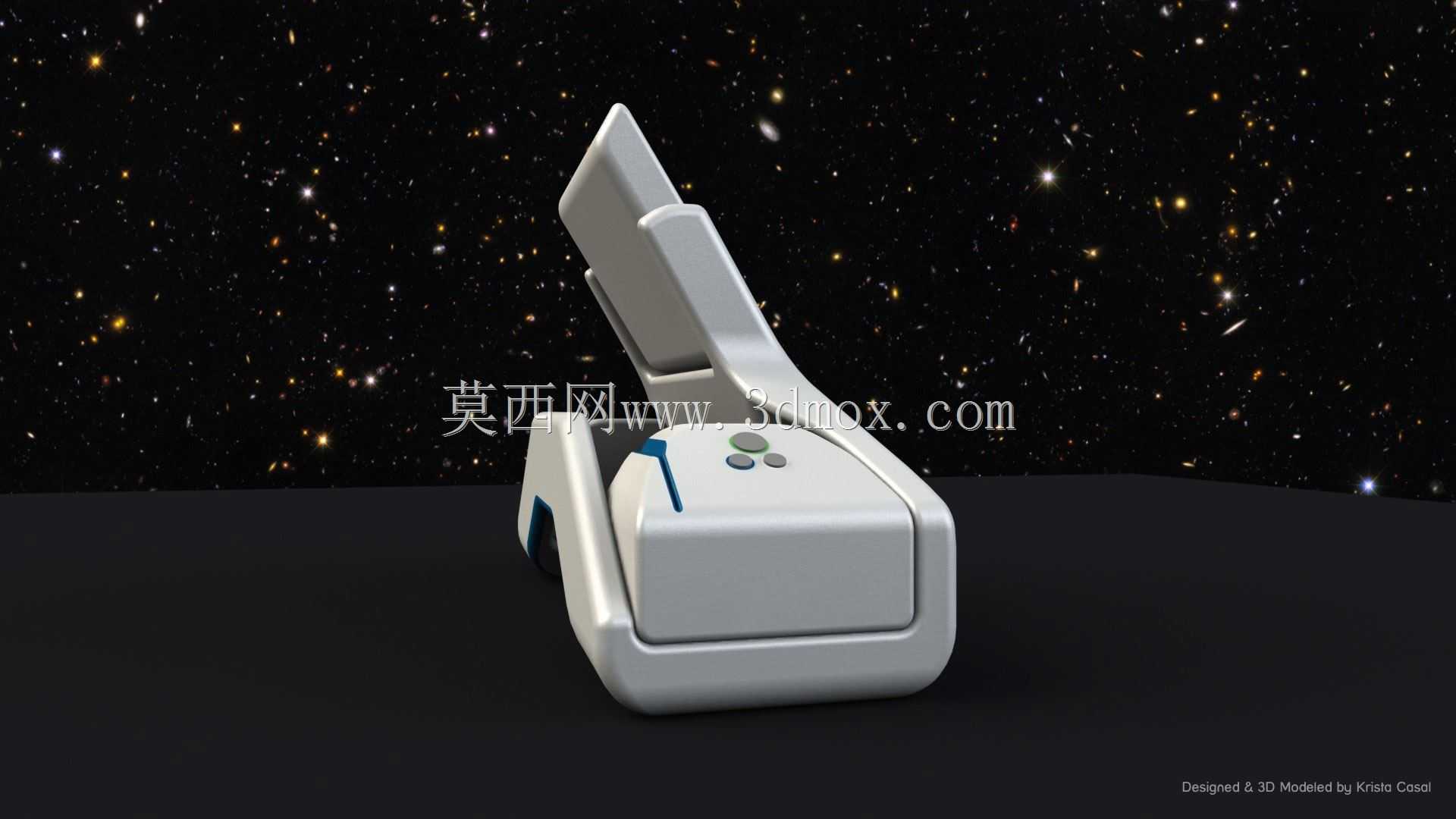

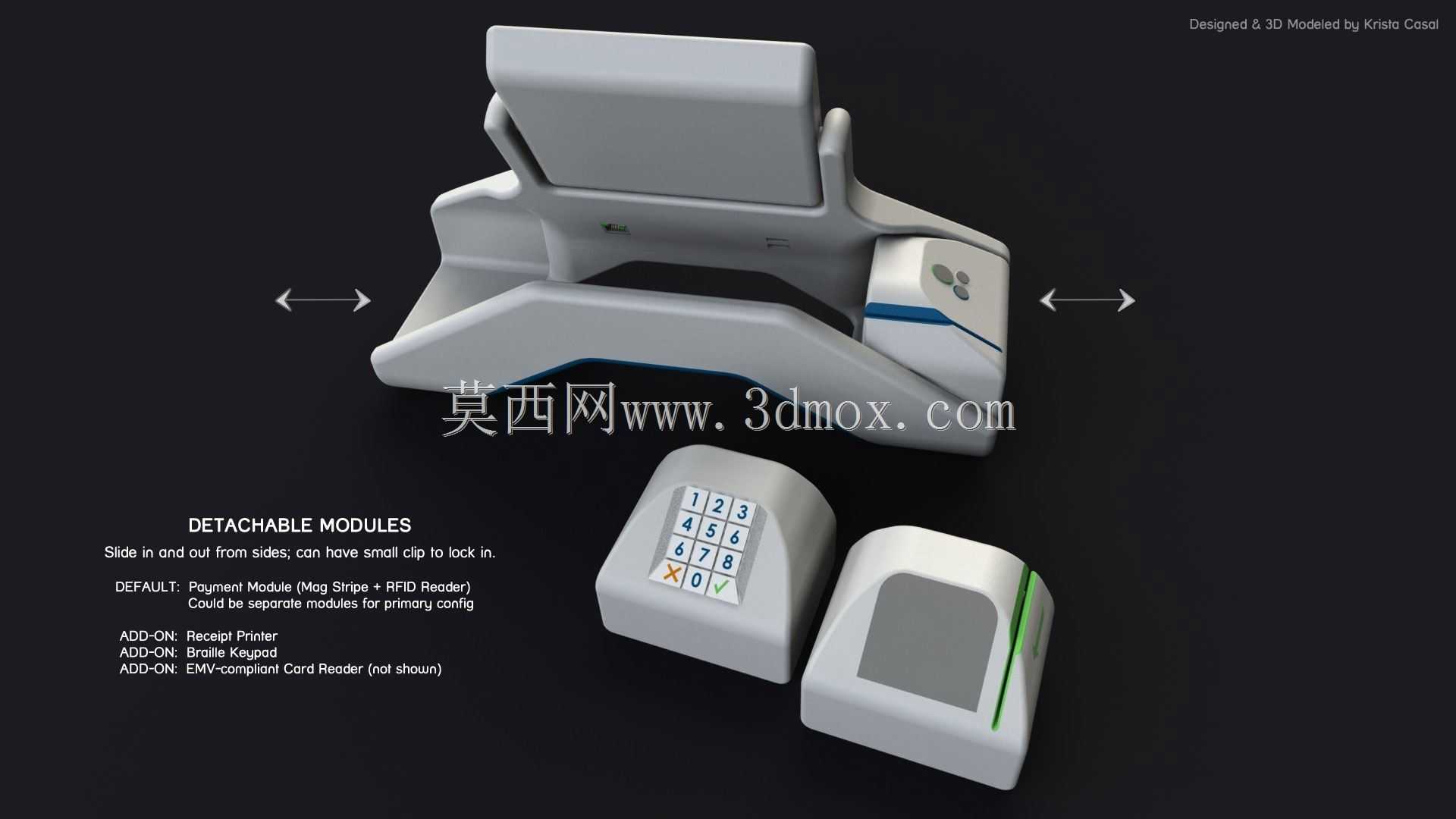

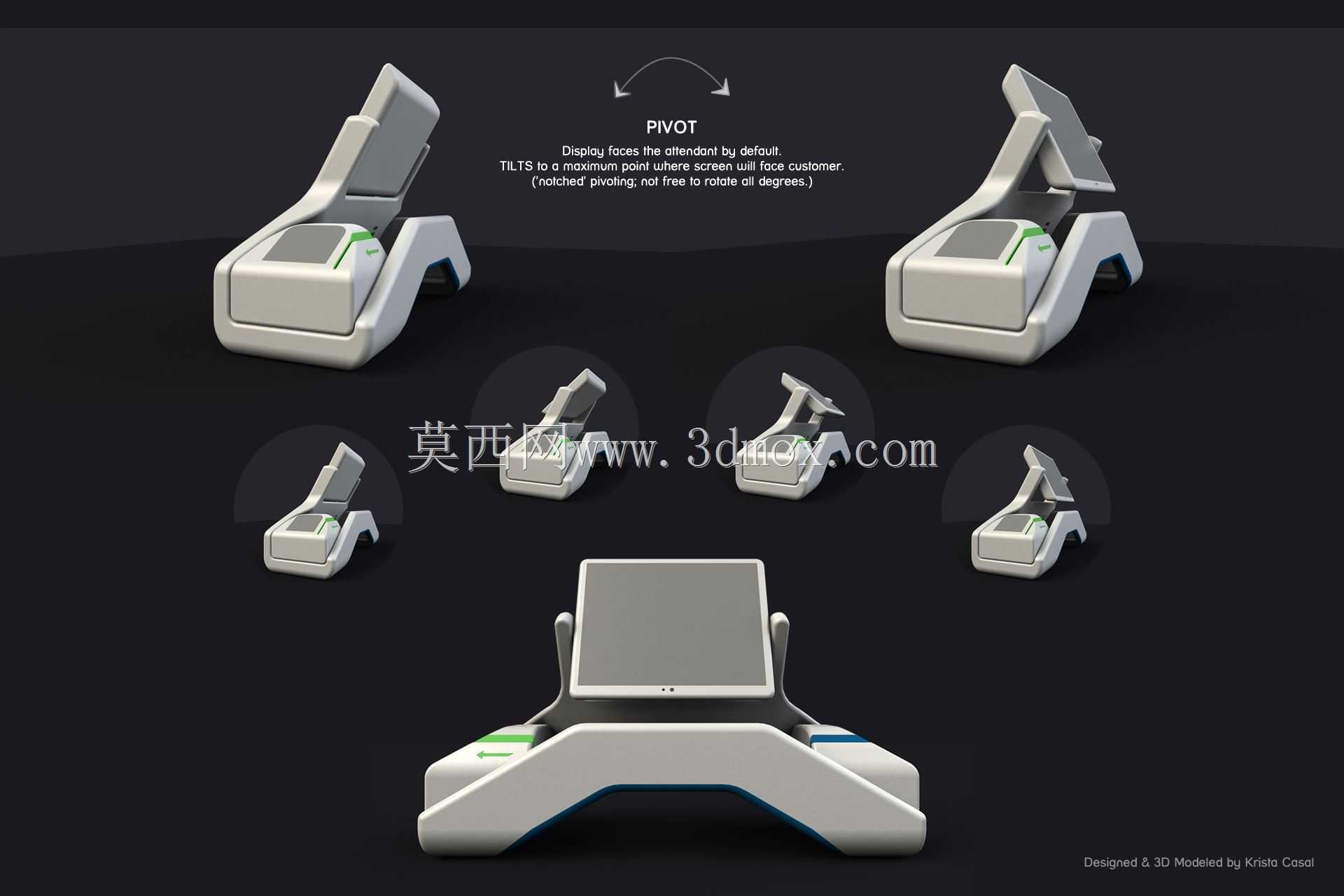

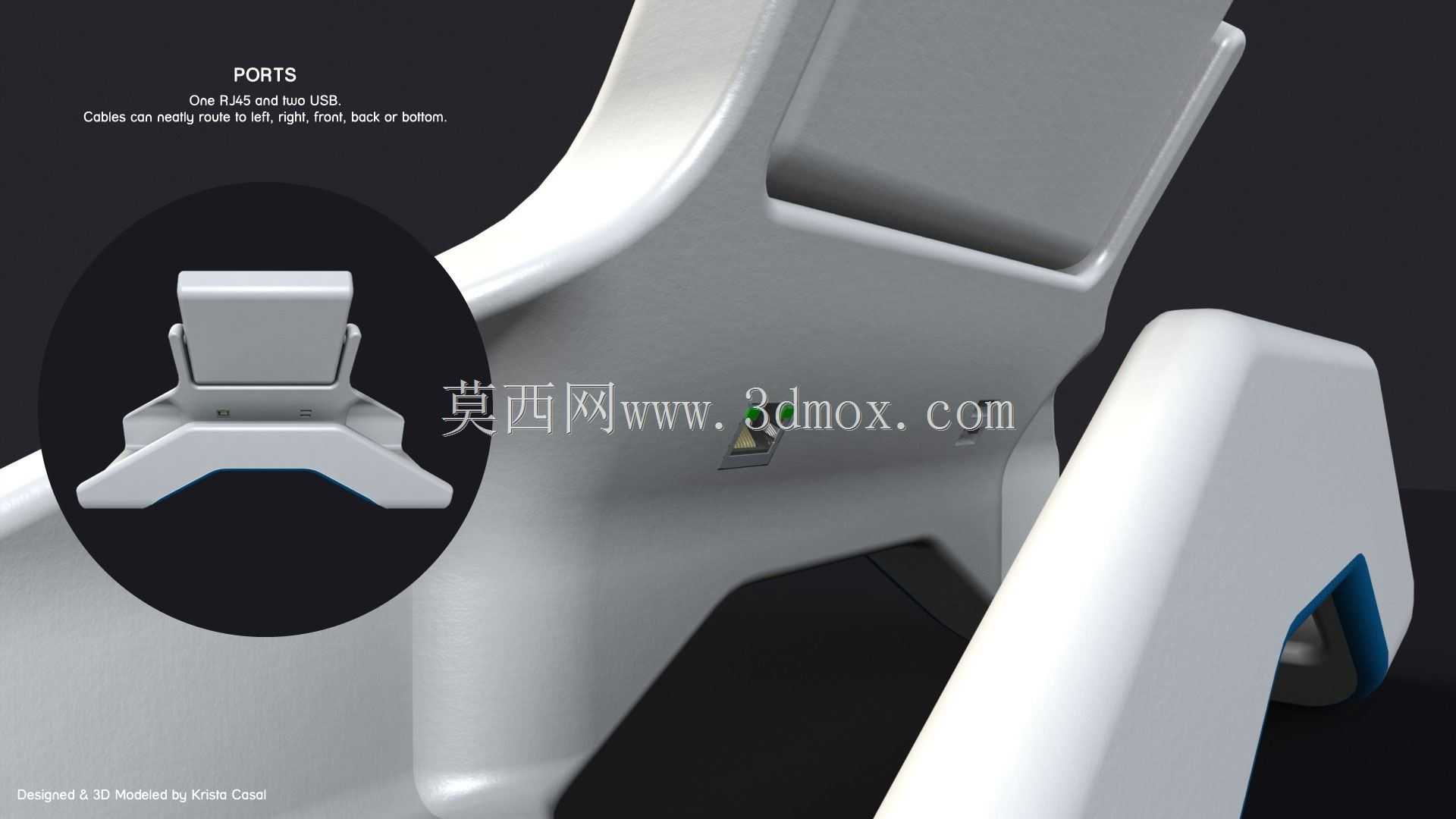

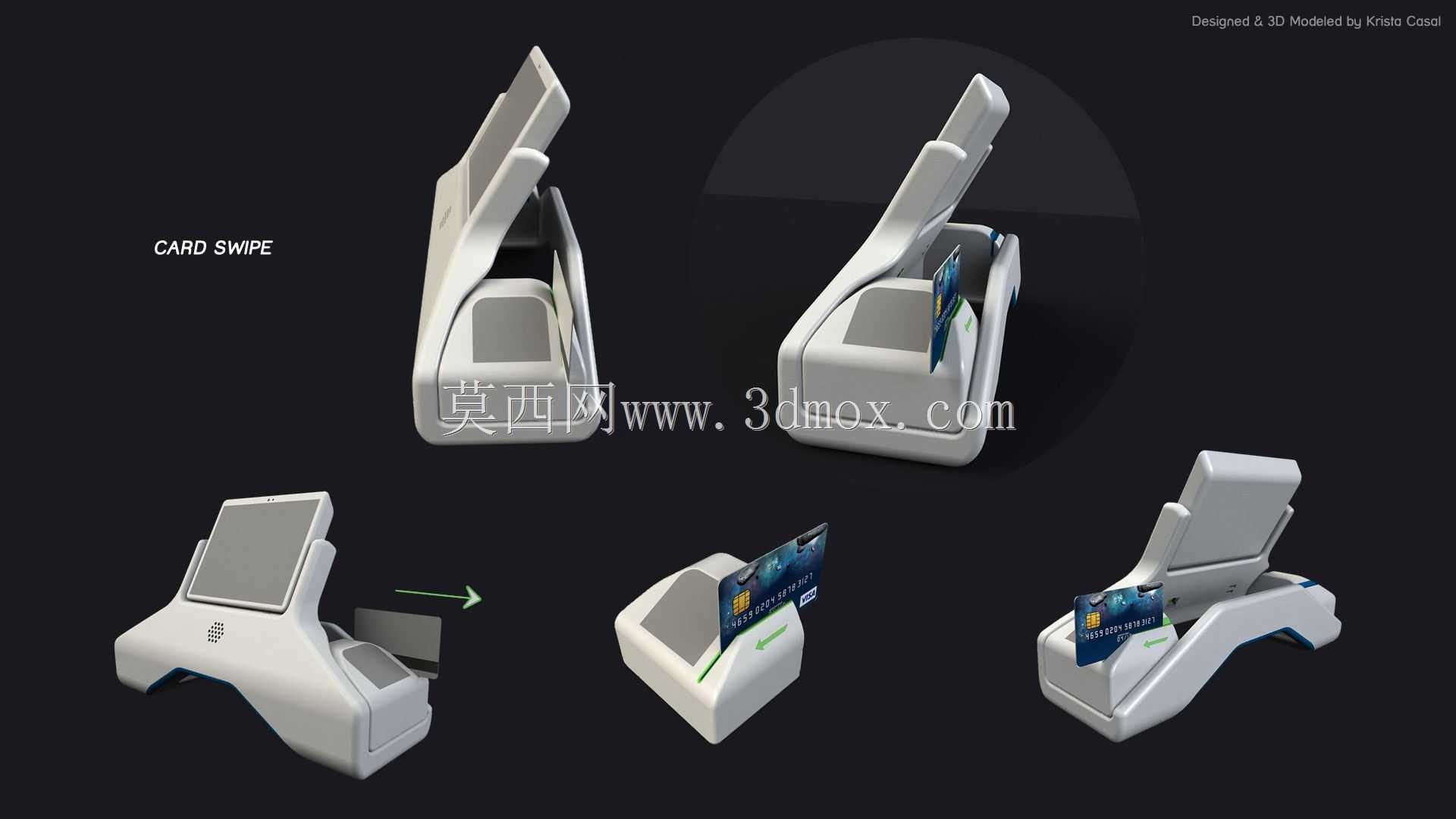

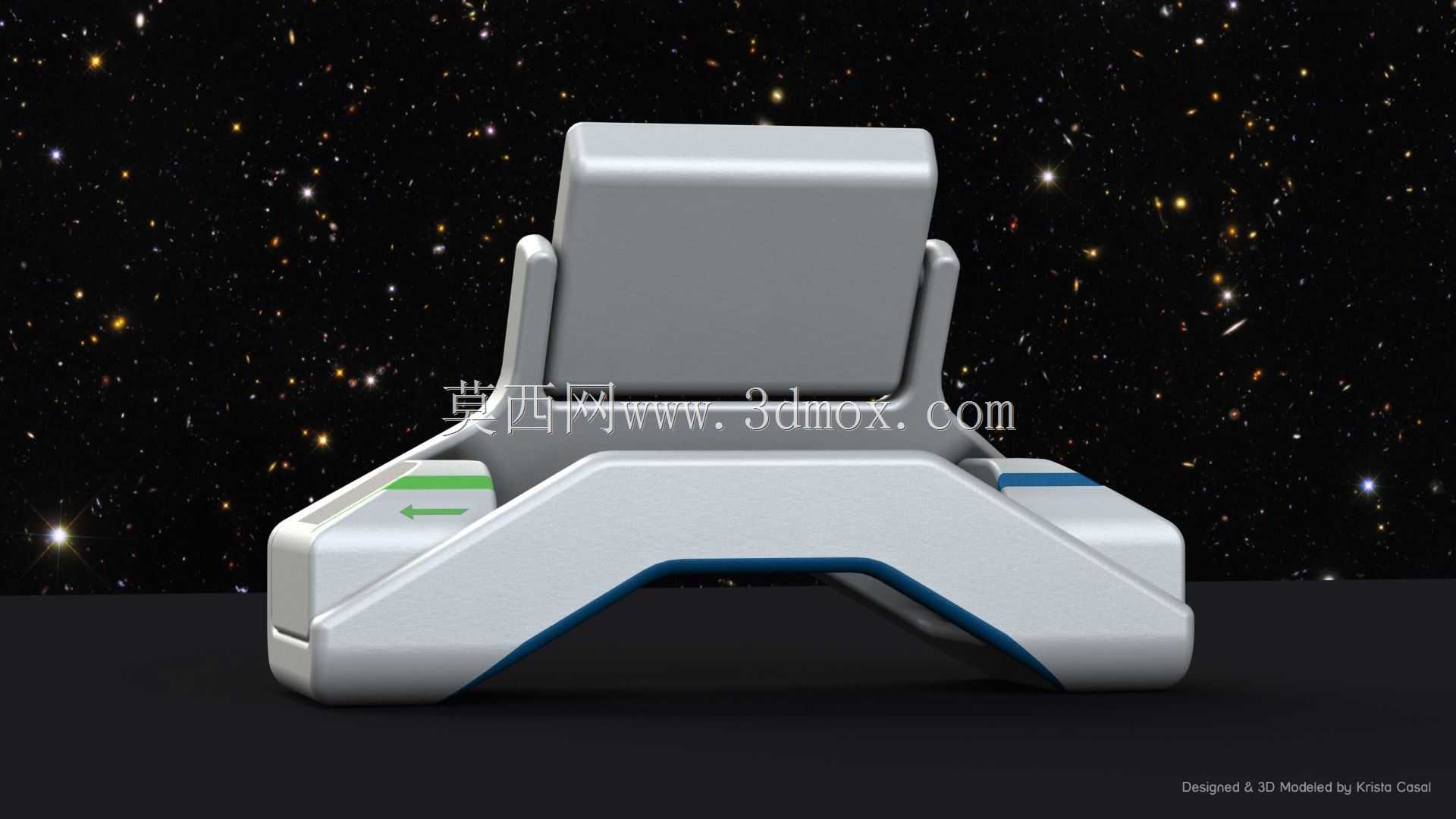

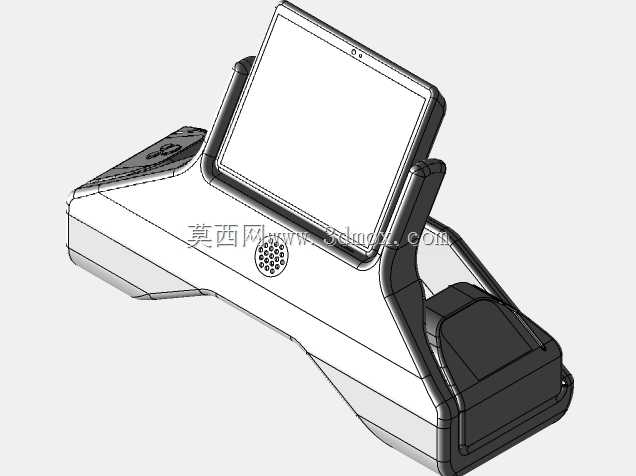

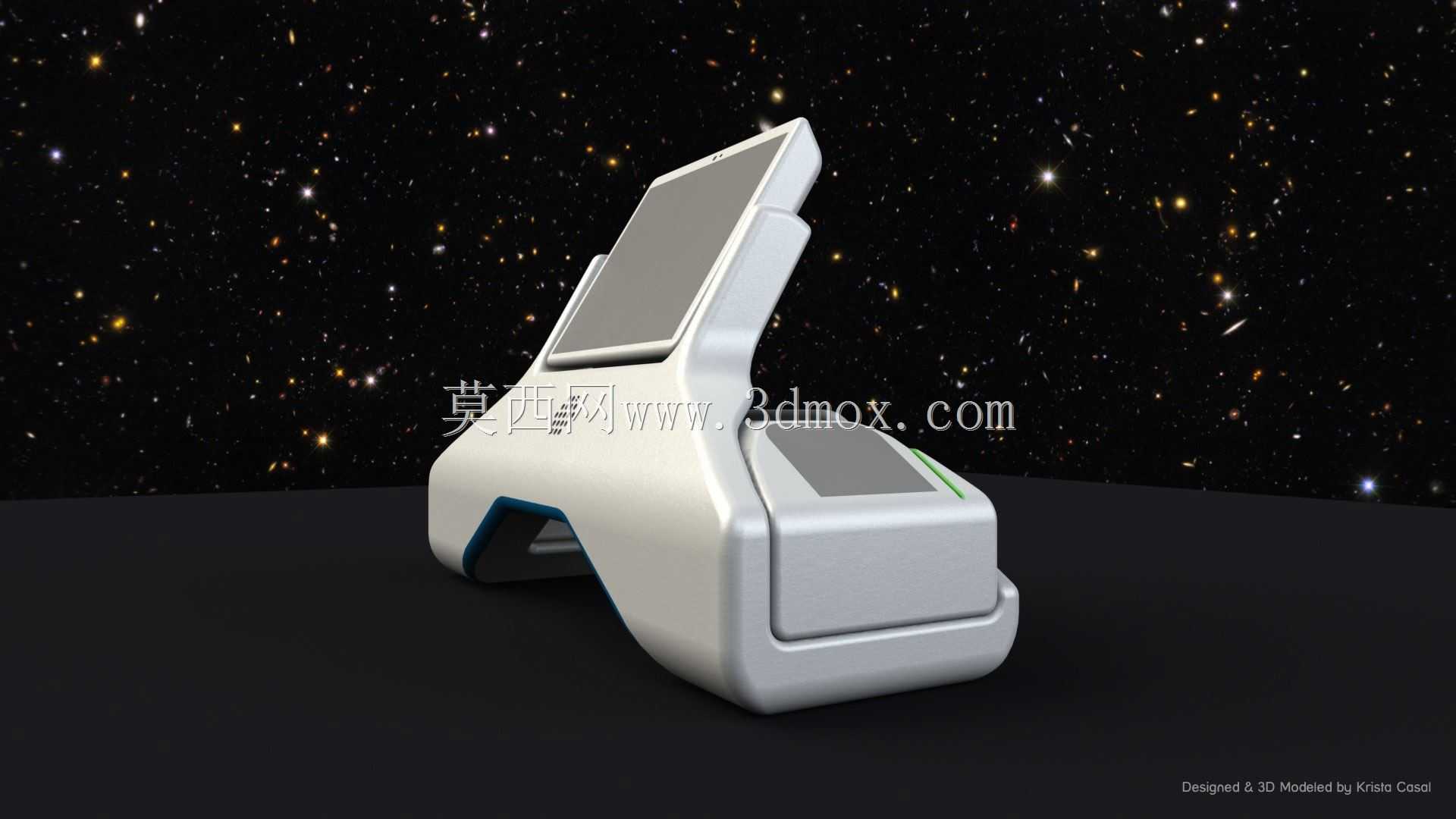

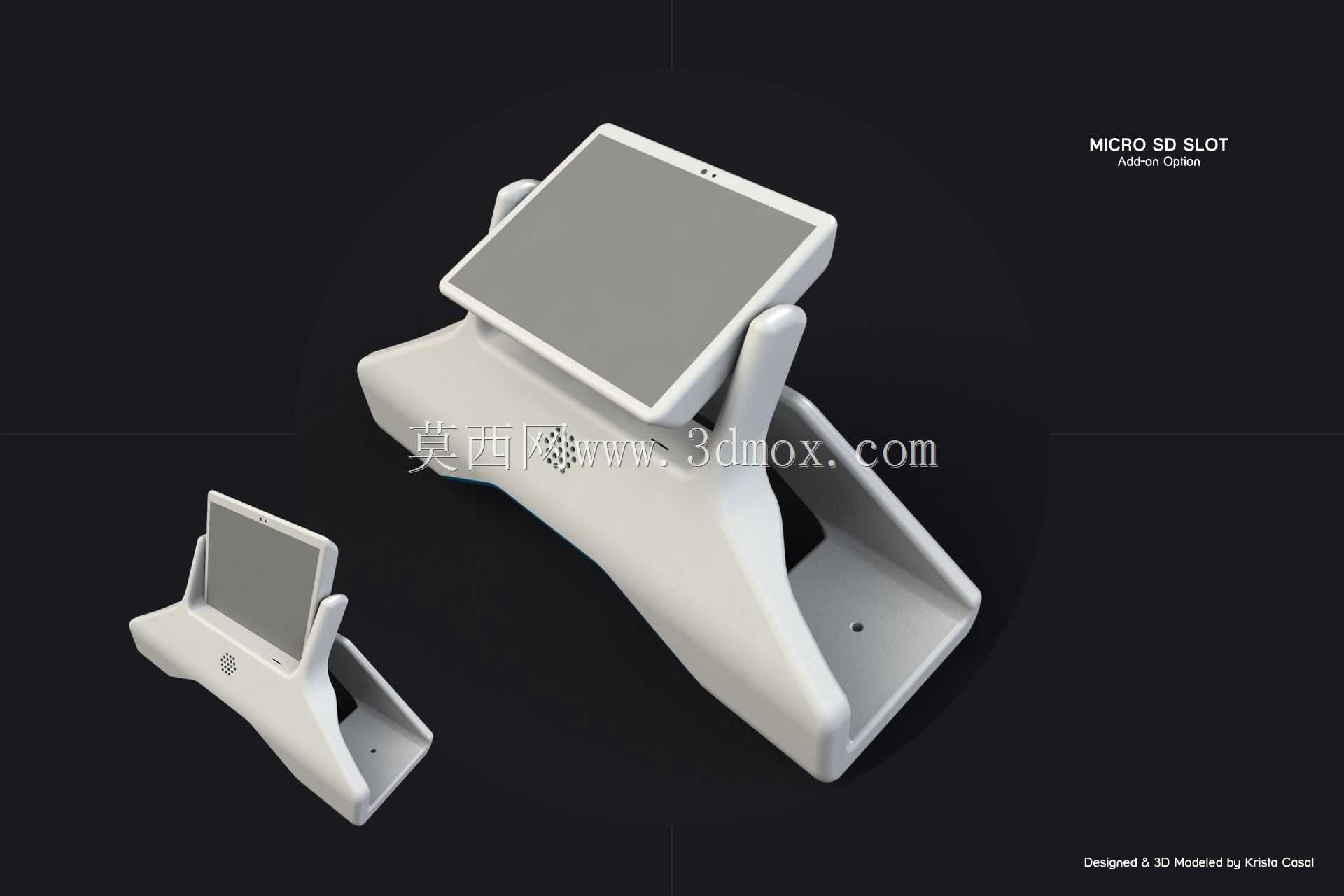

这款多功能读卡器终端主要面向线下黑板交易场景，适配零售门店、便民服务点、小型商超等需要面对面完成交易核验的场所，可同时满足非接触式卡片识别、接触式卡片读取、交易信息展示、身份核验等多重需求，替代传统单一功能的读卡设备，减少台面设备堆叠，优化服务人员的操作动线。设备采用核心单元加可拆模块的组合设计思路，核心单元作为设备的主体承载结构，集成了主处理模块、基础供电与数据传输接口，支架与核心壳体为一体化结构，保证整体结构强度的同时，预留了各个功能模块的安装卡位，无需额外固定支架即可稳定放置在服务台面上。带倾斜角度的显示屏采用7英寸对角屏幕，安装角度经过人体工学测算，既可以面向服务人员展示操作信息，也可旋转一定角度面向客户展示交易金额、核验结果等内容，避免反复调整设备朝向的麻烦；扬声器内置在显示屏下方的腔体中，保证交易提示音清晰传递的同时，不会出现声音破杂的问题；屏幕上方预留了摄像头安装位，可根据需求选配面向服务人员或面向客户的摄像头，满足人脸核验、交易凭证拍摄等功能需求。设备的侧方设置了快拆模块卡位，非接触式RFID读卡器、接触式读卡器均可作为独立模块从侧方滑入安装，无需拆解整机即可完成模块更换或维护；设备背面预留了RJ45接口与两个USB端口，布线时可根据柜台的走线布局，选择从左侧、右侧、正面、背面或台面开孔位置走线，避免台面线缆杂乱影响操作。可选配的扩展模块包含热敏打印机、第二摄像头、运动传感器、盲文键盘、EMV读卡器等，所有扩展模块均采用统一的连接接口与卡位尺寸，可根据实际使用需求灵活选配，无需更换整机即可完成功能升级；核心单元显示屏下方隐藏设置了微型SD卡插槽，在不破坏外观整体性的前提下，满足本地数据存储的扩展需求。设备整体采用流线型壳体设计，边角做了大圆弧过渡处理，避免日常使用中磕碰造成设备损坏或人员划伤，整体宽度控制在25厘米以内，深度不超过20厘米，台面占用空间小，可适配多数服务柜台的摆放空间，底部设置了防滑胶垫，放置时不会随操作滑动，也可根据需求选配壁挂配件，将设备固定在墙面或支架上使用。
