红蓝配色水库盖装饰防护结构设计

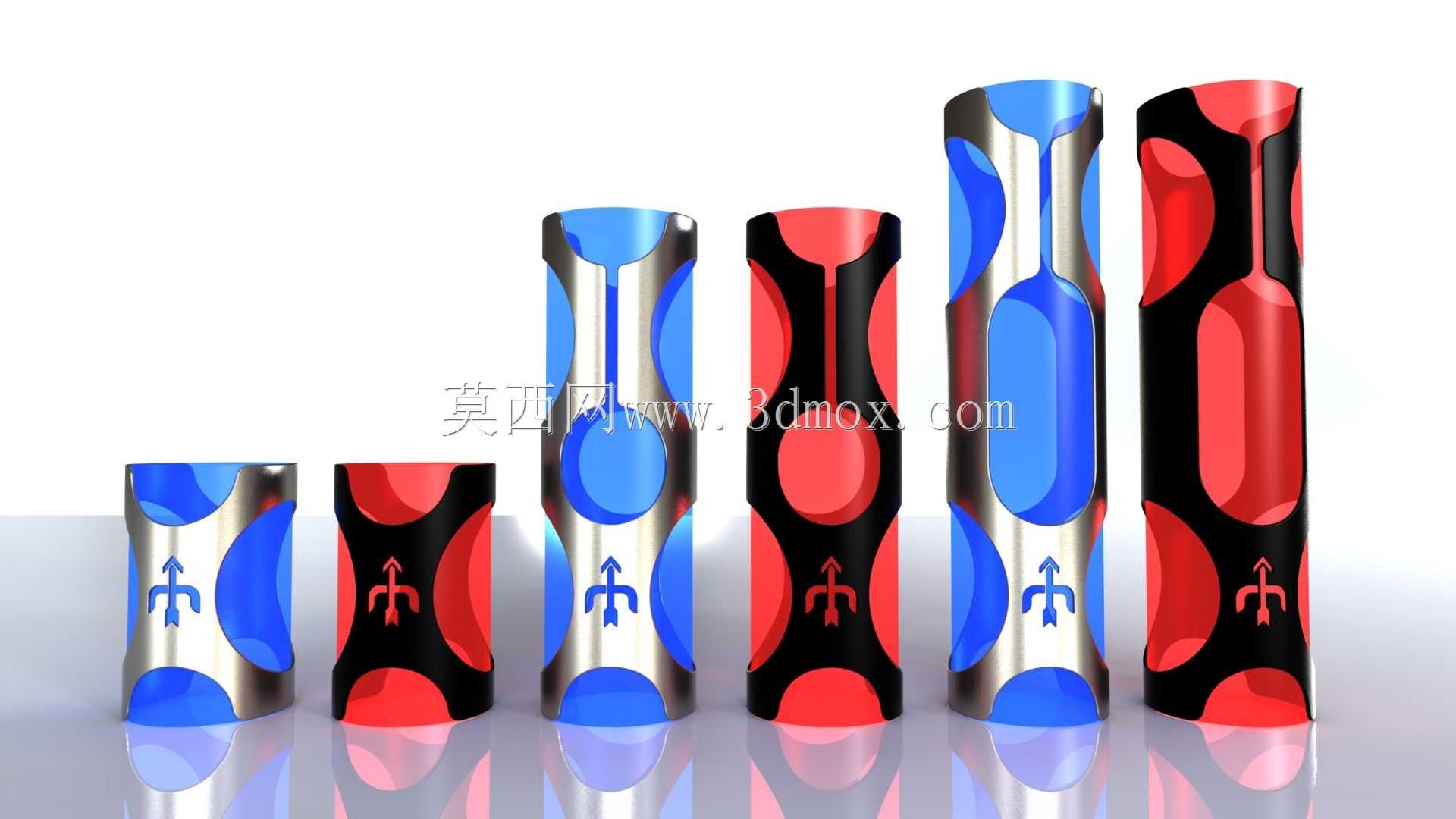

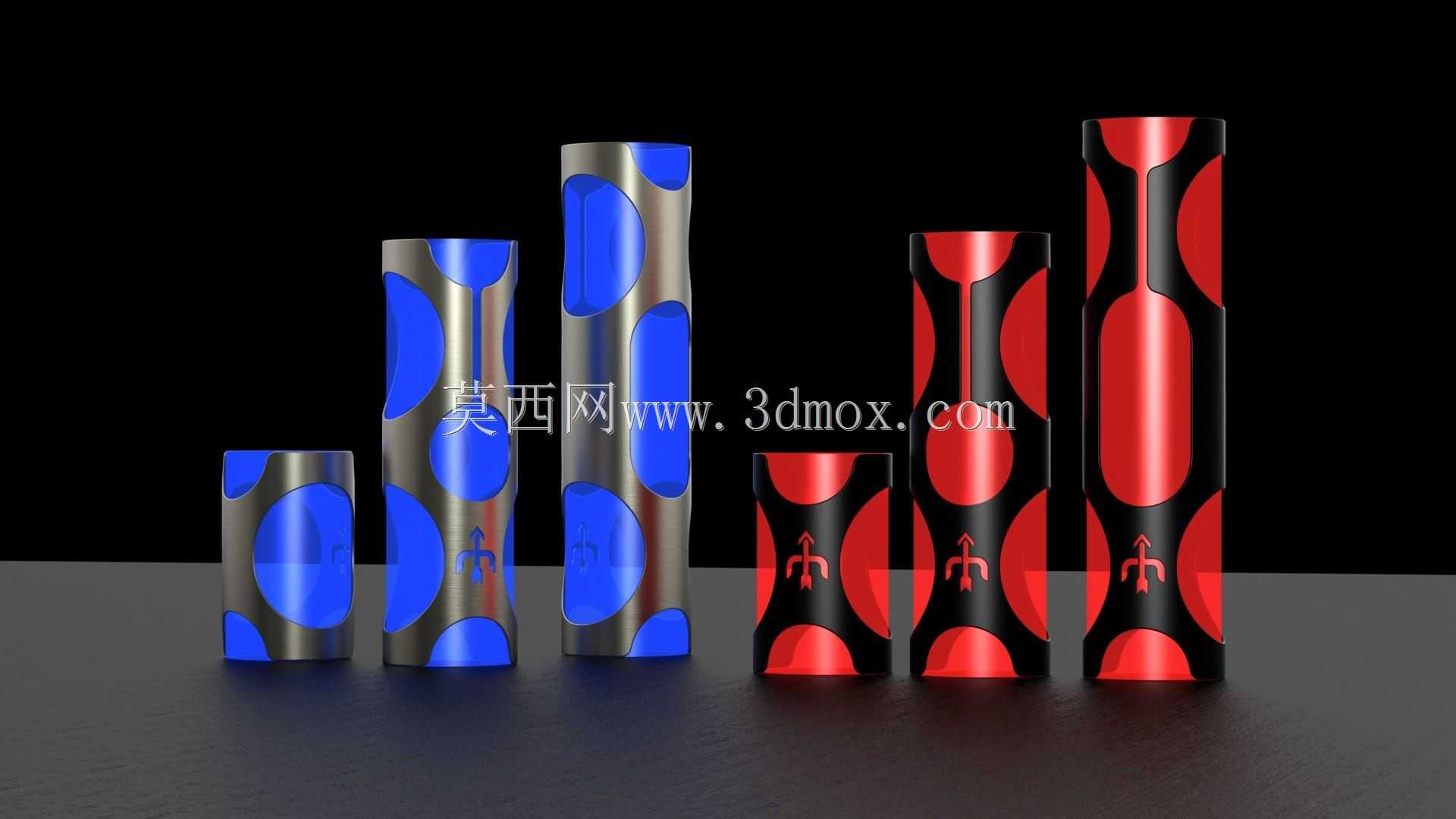

这套柱式结构件主要面向户外储水设施的顶盖配套场景，核心作用是覆盖水库顶盖的外露管路接口，同时兼顾户外环境下的防护与视觉标识需求。设计阶段首先梳理了现场的安装边界，对应不同管径的管路预留了三种适配规格，分别适配100mm、200mm、350mm直径的外露管段，安装时直接套合在管段外侧，底部与顶盖平面贴合固定，不需要额外改动原有管路的布局，适配现有储水设施的改造升级需求。结构整体采用对称式柱体造型，表面做了内凹的曲面镂空处理，一方面可以减少户外风阻，避免强风环境下结构件出现松动脱落，另一方面镂空区域可以形成空气对流通道，帮助管段内部输送的流体进行热量交换，满足冷却工况的使用需求。红蓝双色的分区设计并非单纯的视觉装饰，蓝色对应冷水输送管路，红色对应热水输送管路，现场运维人员可以直接通过外观颜色快速区分管路功能，降低巡检时的识别成本，表面蚀刻的标识箭头也可以直接指示管路内的流体流向，不需要额外粘贴标识牌，避免户外长期使用后标识脱落模糊的问题。结构壁厚做了均匀化处理，整体采用等壁厚设计，适配闭环切割加工工艺，加工过程中不需要额外做余料切除，材料利用率更高，曲面过渡位置全部做了圆角处理，没有尖锐棱角，避免安装和运维过程中出现磕碰划伤。内部腔体与管段外壁预留了均匀的装配间隙，既可以保证安装时的顺畅套入，也能预留出热胀冷缩的变形空间，避免不同季节温度变化导致结构件与管段之间出现挤压变形。底部贴合面做了平整处理，可以配合密封胶圈实现与顶盖平面的贴合，减少雨水、灰尘进入结构内部对管段造成的腐蚀，延长外露管段的使用寿命。不同高度的规格对应不同的管段外露长度，五个200mm规格、五个350mm规格搭配两个100mm规格的组合，可以覆盖常规水库顶盖的全部外露管段布置，安装后整体视觉风格统一，同时满足功能分区标识、物理防护、辅助散热的多重需求，不需要额外增加其他附属配件。
