汽车轮胎盘式制动器三维模型

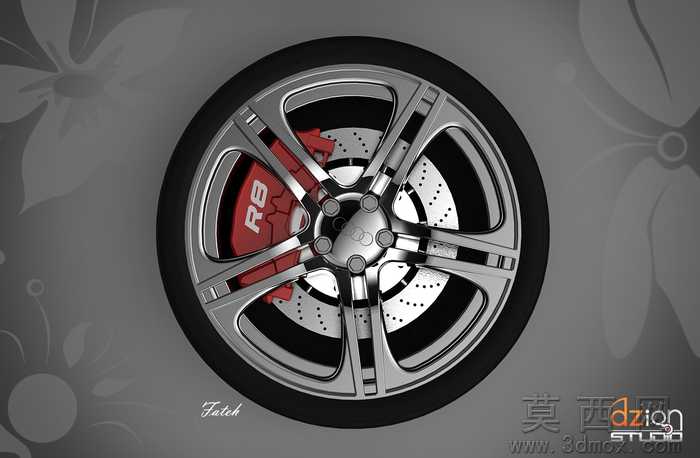

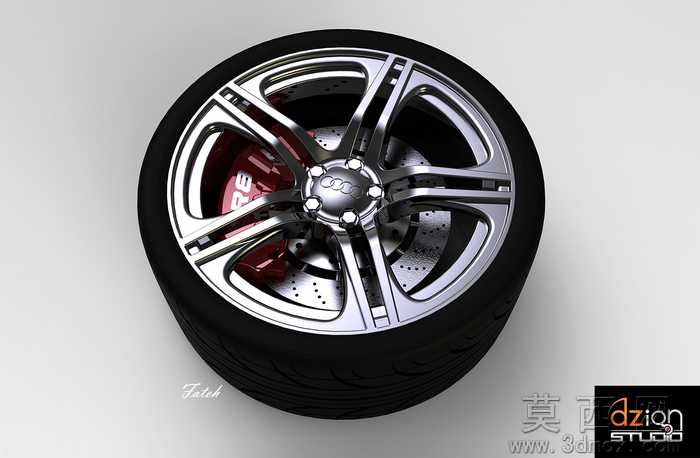

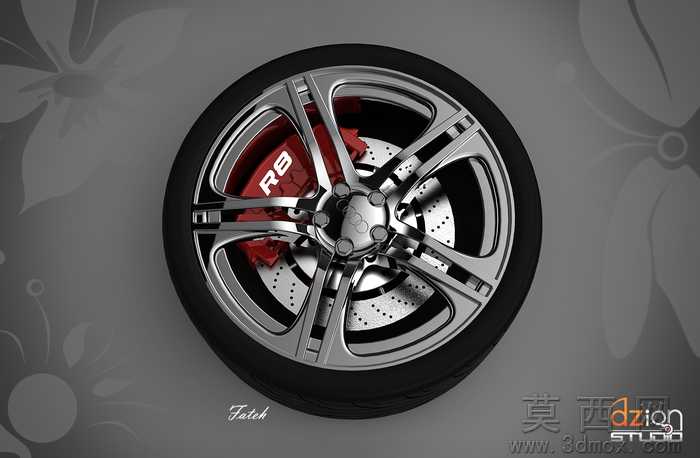

本模型为汽车轮胎配套盘式制动器完整三维建模成果，建模阶段以实车搭载的高性能盘刹结构为原型，先完成整体装配基准轴的搭建，依次绘制制动盘、制动卡钳、活塞、摩擦片、轮毂连接法兰、轮辐装饰件的独立零件草图，通过拉伸、旋转、切除、阵列等基础特征完成零件主体造型，针对制动盘的通风散热孔、摩擦片的消音槽、卡钳的R8标识浮雕、轮毂螺栓孔等细节结构，采用螺旋扫描、曲面切除、包覆特征完成精细化建模，所有零件的装配约束完全匹配实车装配逻辑，无干涉错位问题。参数设计阶段严格参考民用乘用车制动系统通用设计规范，制动盘外径、摩擦片有效接触面积、卡钳活塞行程、轮毂螺栓分布圆直径等核心参数均符合量产车设计标准，预留了制动间隙调整、摩擦片磨损补偿的参数化修改接口，可根据不同车型的轮辋尺寸、制动力需求快速调整对应参数，无需重构整体模型。渲染材质阶段针对不同零件匹配对应物理材质，制动盘采用带细微磨损纹理的灰铸铁材质，还原通风盘的金属磨砂质感与使用痕迹，制动卡钳采用高光亮面红色烤漆材质，添加细微的环境反射效果模拟实车卡钳的漆面质感，摩擦片采用半金属复合摩擦材料材质，表面添加颗粒质感纹理，铝合金轮辐采用抛光金属材质搭配亮面车削边缘效果，轮胎采用高阻尼黑色橡胶材质，还原胎侧的字体标识与橡胶哑光质感，整体渲染光影柔和，结构层次清晰，可直观展示制动器与轮辋的装配状态。结构原理层面完整还原浮钳式盘式制动器的工作逻辑，制动时卡钳内活塞在液压作用下推动内侧摩擦片压向制动盘，同时卡钳本体沿导向销反向滑动带动外侧摩擦片夹紧制动盘，通过摩擦力实现车轮减速，模型完整呈现了制动盘与轮毂的连接结构、卡钳与转向节的安装点位、摩擦片与制动盘的间隙配合关系，可直观展示制动过程中各部件的运动逻辑。软件兼容层面，模型原生基于SolidWorks2010版本搭建，可直接在SolidWorks2010及以上所有版本中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，额外提供STL格式文件，可直接用于3D打印制作实体教具，附带效果渲染图可直接用于方案展示。研发教学应用层面，该模型可作为汽车工程专业制动系统课程的教学教具，帮助学生直观理解盘式制动器的结构组成与工作原理，也可作为汽车改装、制动系统研发的初始参考模型，缩短同类产品的研发建模周期，还可用于汽车维修培训的结构演示素材，帮助维修人员快速掌握盘式制动器的拆装逻辑与故障排查要点。
