AMG高性能汽车制动盘刹车卡钳三维模型

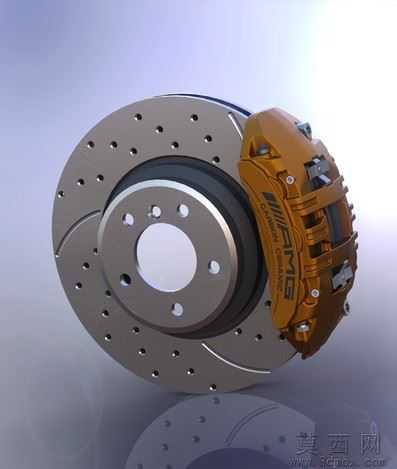

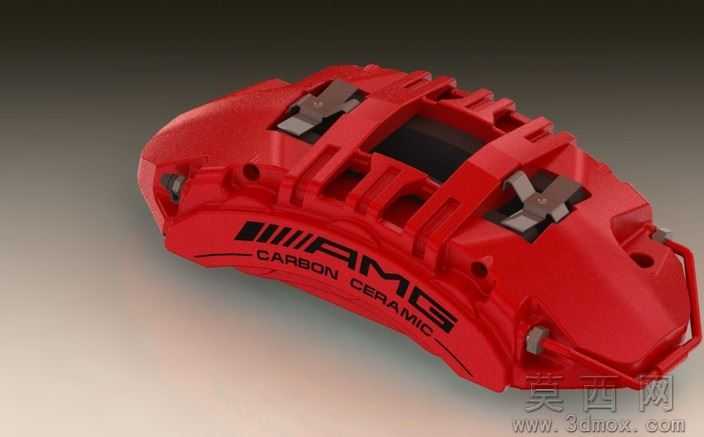

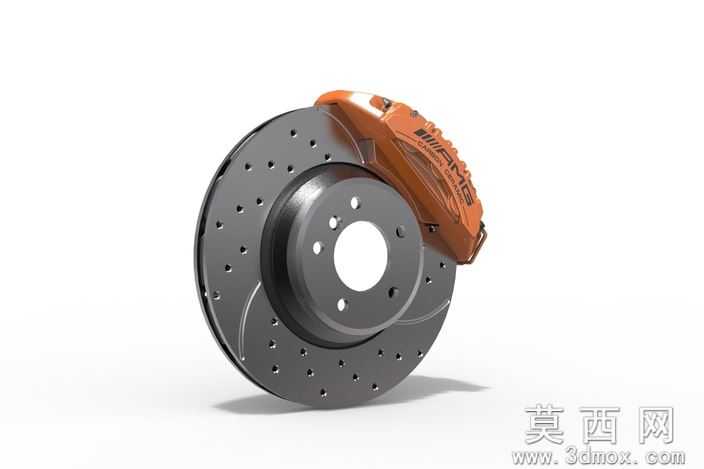

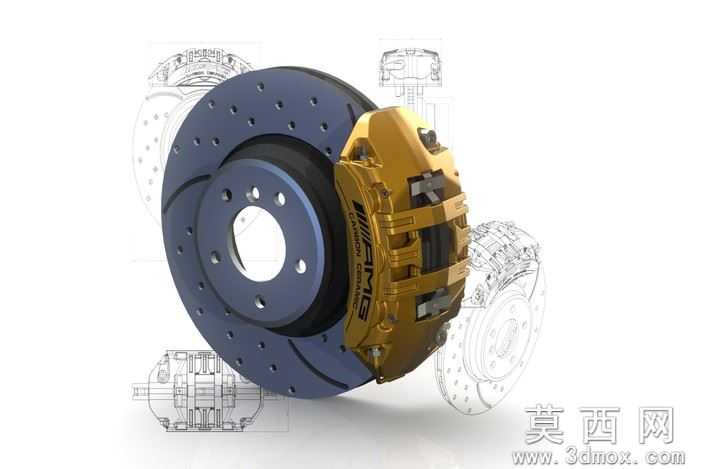

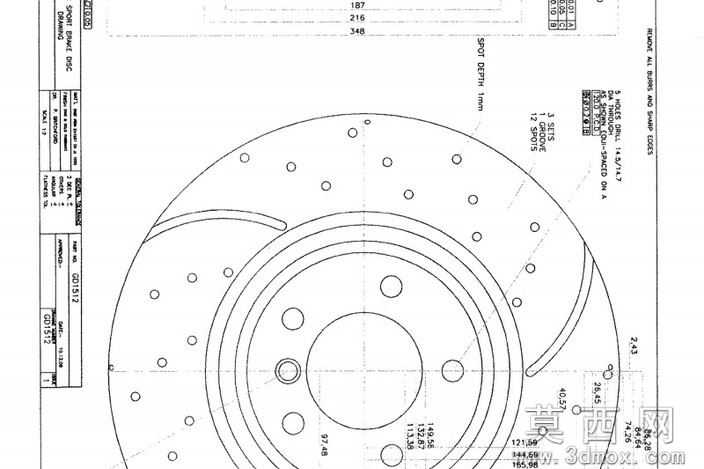

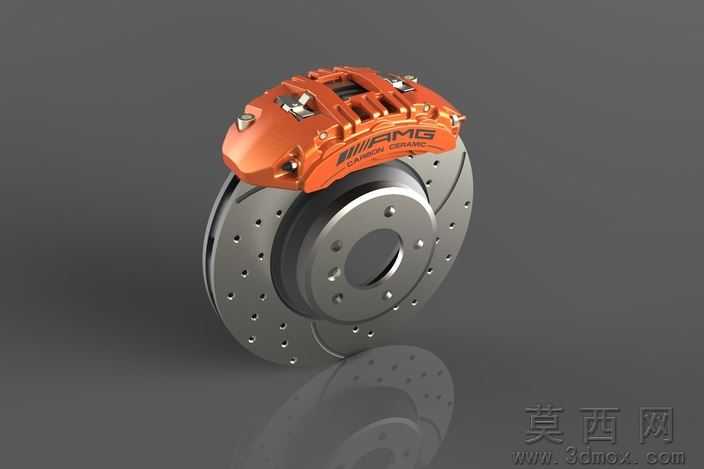

本模型为AMG高性能汽车制动系统完整三维数模，建模阶段以实车搭载的AMG刹车组件为原型，首先通过测绘获取制动盘、卡钳、连接法兰的核心轮廓尺寸，在SolidWorks中先绘制制动盘的中心安装孔、螺栓定位孔的二维草图，通过旋转凸台生成制动盘基体，再通过阵列特征完成盘面通风散热孔、划线沟槽的排布，保证孔位间距、沟槽深度与原厂部件参数一致；卡钳部分先绘制多活塞腔体的轮廓草图，通过拉伸、切除特征生成卡钳本体，再逐一添加活塞、防尘套、油管接口、标识浮雕的细节结构，所有装配配合采用同轴、面重合约束，还原制动盘与卡钳的真实安装间隙。参数设计层面，严格按照高性能制动系统的工程标准设定，制动盘外径、中心孔距、安装螺栓孔分度圆直径均匹配AMG车型的轮毂安装规格，卡钳活塞数量、活塞直径对应大制动力输出的需求，制动盘通风道的倾斜角度经过参数化调整，兼顾散热效率与结构强度，卡钳安装脚的孔位尺寸完全适配对应车型的羊角安装位，可直接用于制动系统改装的适配校验。渲染材质部分，制动盘采用高碳合金铸铁材质，设置金属磨砂质感与轻微的使用磨损纹理，还原刹车盘的真实金属质感；卡钳部分采用AMG专属的古铜色烤漆材质，添加清漆层的高光反射效果，表面的AMG标识采用金属蚀刻质感，刹车片部分设置半金属摩擦材料的粗糙哑光质感，连接螺栓采用镀锌金属材质，整体渲染效果还原实车部件的视觉表现。结构原理上，模型完整还原了浮动式通风制动盘与对置多活塞卡钳的配合结构，制动盘采用双层通风结构，内部的散热筋可在车轮转动时带动空气流动带走制动热量，卡钳内部的多个活塞可在制动时同步推动刹车片夹紧制动盘，通过摩擦力将车辆动能转化为热能实现减速，模型可直观展示制动时卡钳活塞的运动行程、刹车片与制动盘的接触位置。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容CATIA、UG NX、Creo、SolidWorks等主流三维CAD软件，同时附带SolidWorks2011原生格式文件，保留完整的特征树与装配约束关系，还提供STL格式可直接用于3D打印制作展示样件。研发教学应用层面，该模型可用于汽车工程专业的制动系统结构教学，帮助学生理解盘式制动器的工作原理与结构组成，也可用于汽车改装行业的制动升级方案设计，校验卡钳与轮毂、转向节的安装间隙，还可作为汽车零部件设计的参考案例，辅助工程师开展高性能制动系统的研发设计工作。
