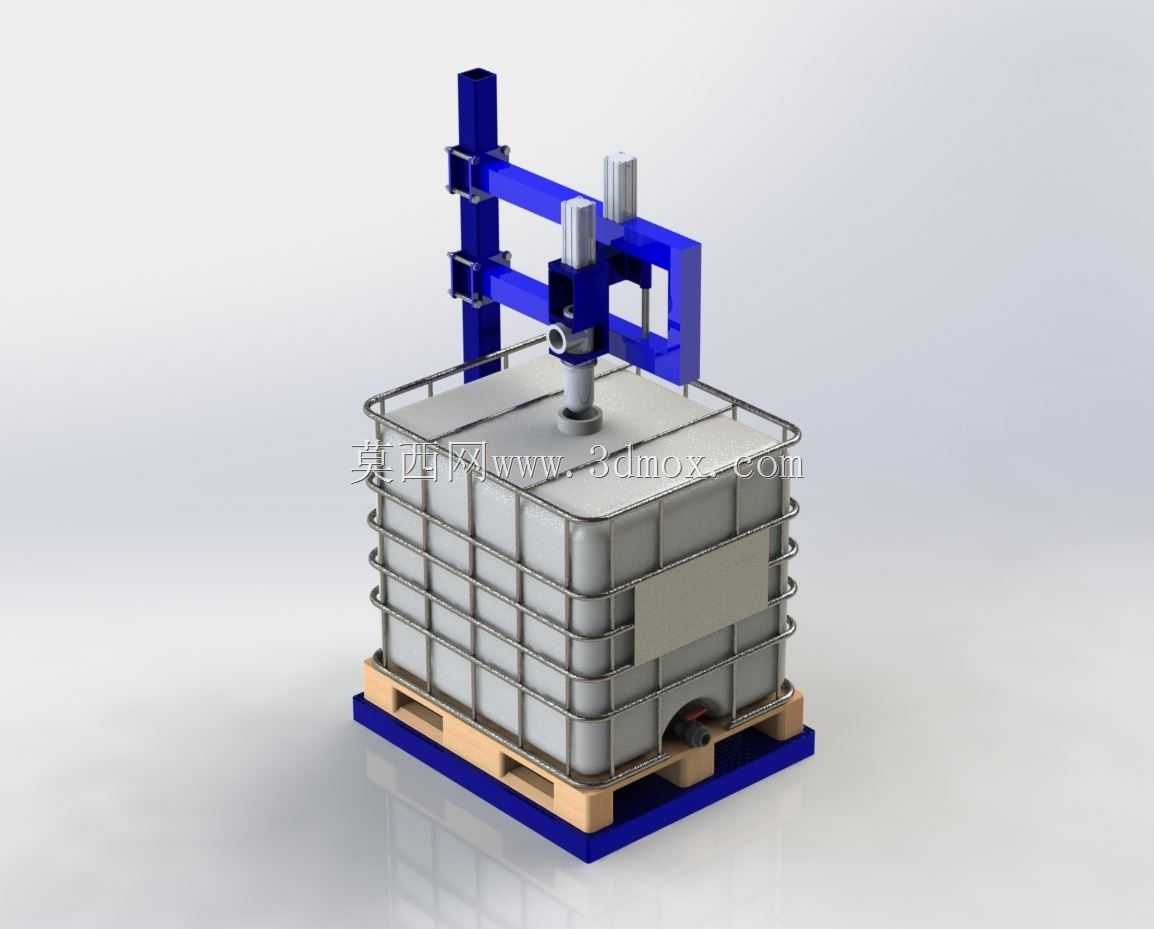

吨桶配套手提袋填料灌装作业装置

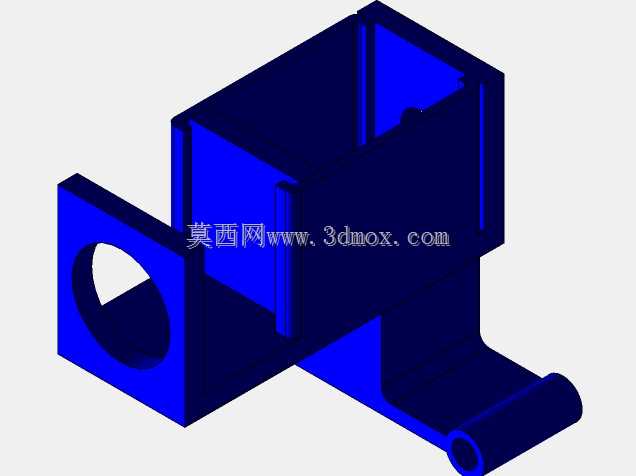

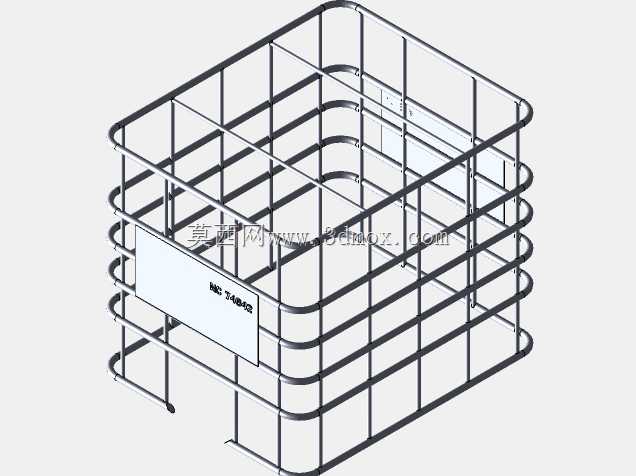

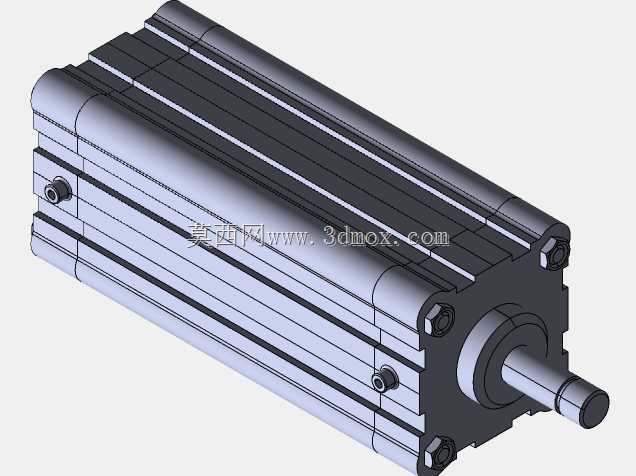

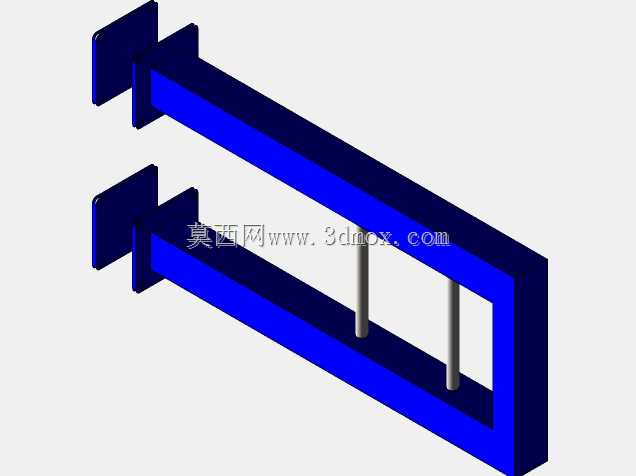

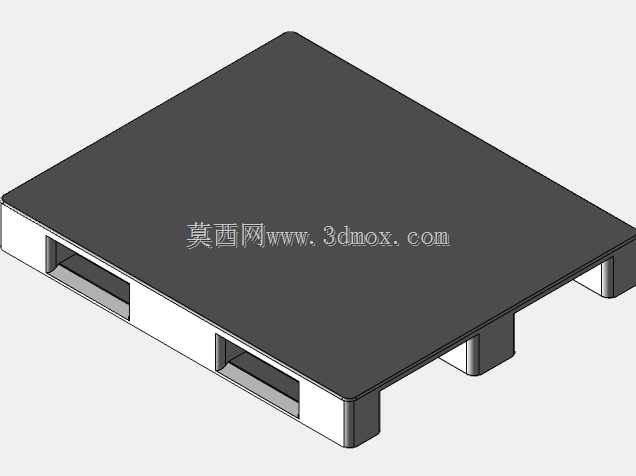

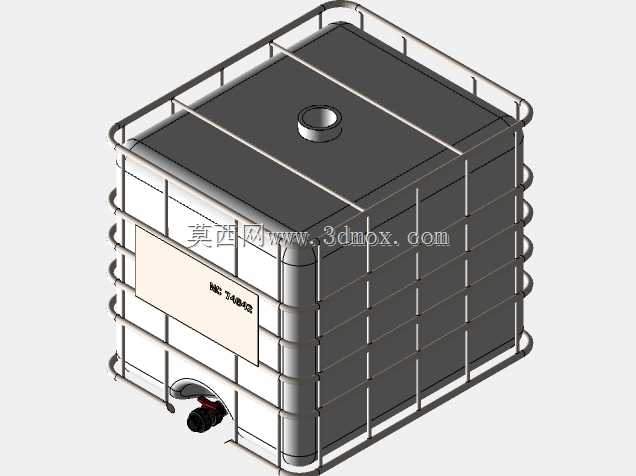

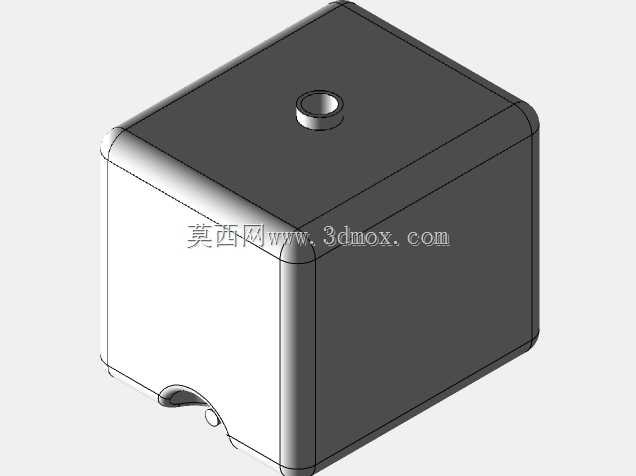

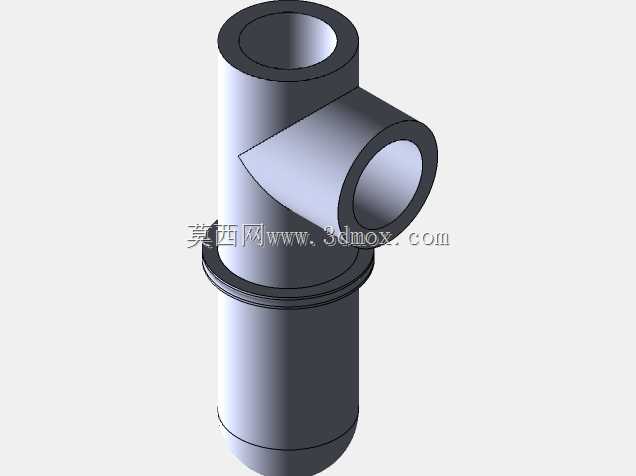

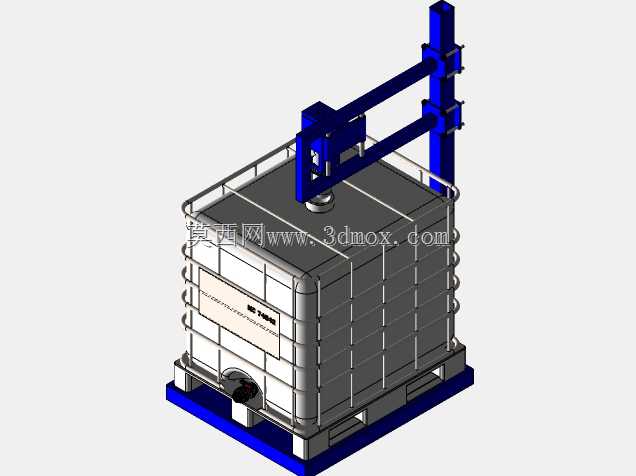

这套装置主要面向化工、食品加工、农资生产等领域的大容量集装桶物料装填作业场景，适配标准IBC吨桶的手提袋内衬装填与物料灌装工序，解决传统人工装填内衬袋效率低、对位不准、物料易洒漏的痛点，可衔接车间物料输送管线完成连续化装填作业。装置整体采用龙门跨架式结构设计，主体支撑框架跨设在吨桶放置工位上方，底部预留的安装边界完全适配标准木质托盘承载的吨桶尺寸，无需对现有车间的吨桶转运栈板、叉车通道做额外改造，可直接嵌入现有灌装生产线的工位布局。装置的核心执行机构采用双立柱导向搭配垂直升降的装填压头结构，导向立柱采用高强度矩形型材制作，搭配线性导向组件保证升降过程的同轴度，避免压头下行过程中出现偏摆刮蹭吨桶内壁或手提袋袋口的问题；压头部分集成了袋口撑开定位、物料导流、袋体压附固定的多重功能，当吨桶输送至工位定位后，压头先下行将预先套设在导流口的手提袋内衬整体压入吨桶内部，同时撑开机构将袋口边缘平整贴合在吨桶进料口位置，后续物料输送管路接入后即可完成无洒漏灌装，灌装完成后压头抬升即可完成袋口的初步收拢，方便后续的封口作业。在设计过程中，充分考虑了不同规格吨桶的适配性，横向支撑臂设置了可调节的锁紧结构，可在一定范围内调整压头的横向位置，适配进料口存在小幅位置偏差的非标吨桶；整体框架的底部支撑脚设置了可调高度的减震垫，可根据车间地面的平整度调整装置水平度，保证升降机构的运行精度。装置的外露结构件均采用防腐耐磨的表面处理工艺，可适配粉料、颗粒料、低粘度流体等多种类型物料的装填作业，接触物料的部件采用易拆卸的快装结构，方便更换物料时的清洁维护，避免不同物料之间出现交叉污染。整套装置的动作逻辑可搭配常规的气动或电动驱动组件实现，无需复杂的控制系统即可完成半自动装填作业，也可对接生产线的PLC控制系统实现全自动化的工位流转、装填、出料的连续作业，大幅降低大容量容器装填工序的人工劳动强度，提升装填环节的作业效率与物料利用率，减少物料洒漏带来的原料损耗与车间清洁成本。
