大袋药剂定量投料分装装置结构设计

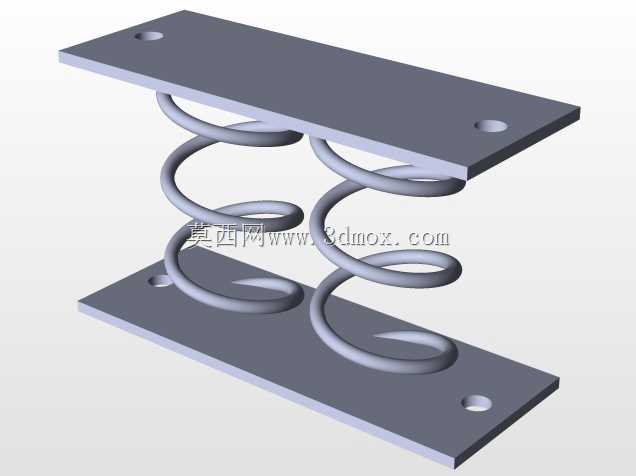

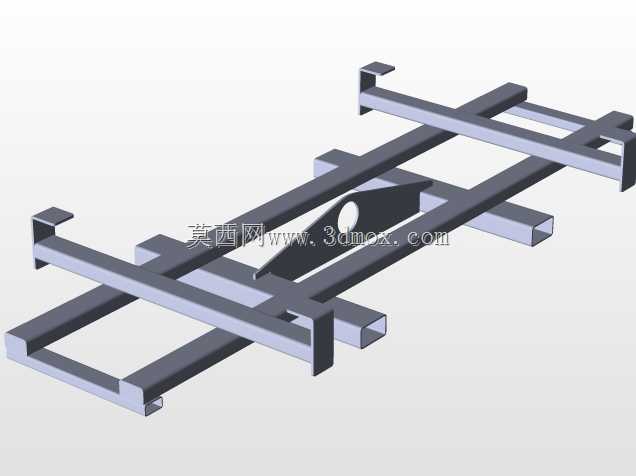

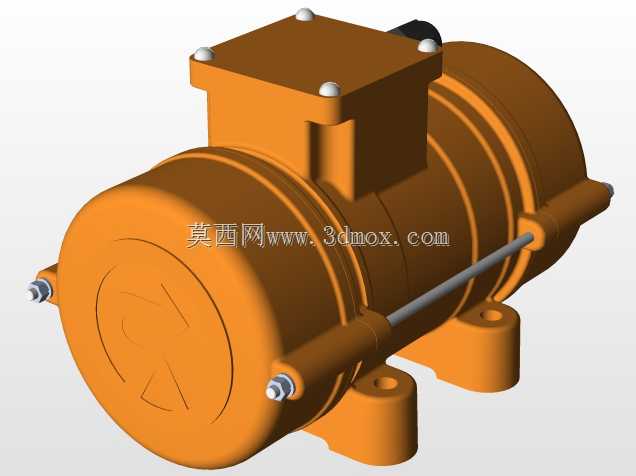

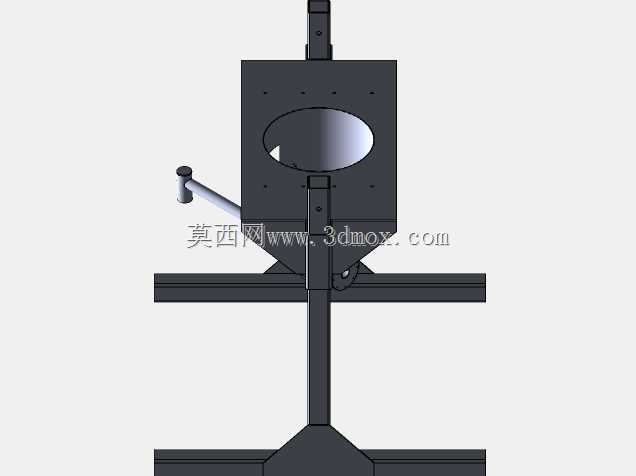

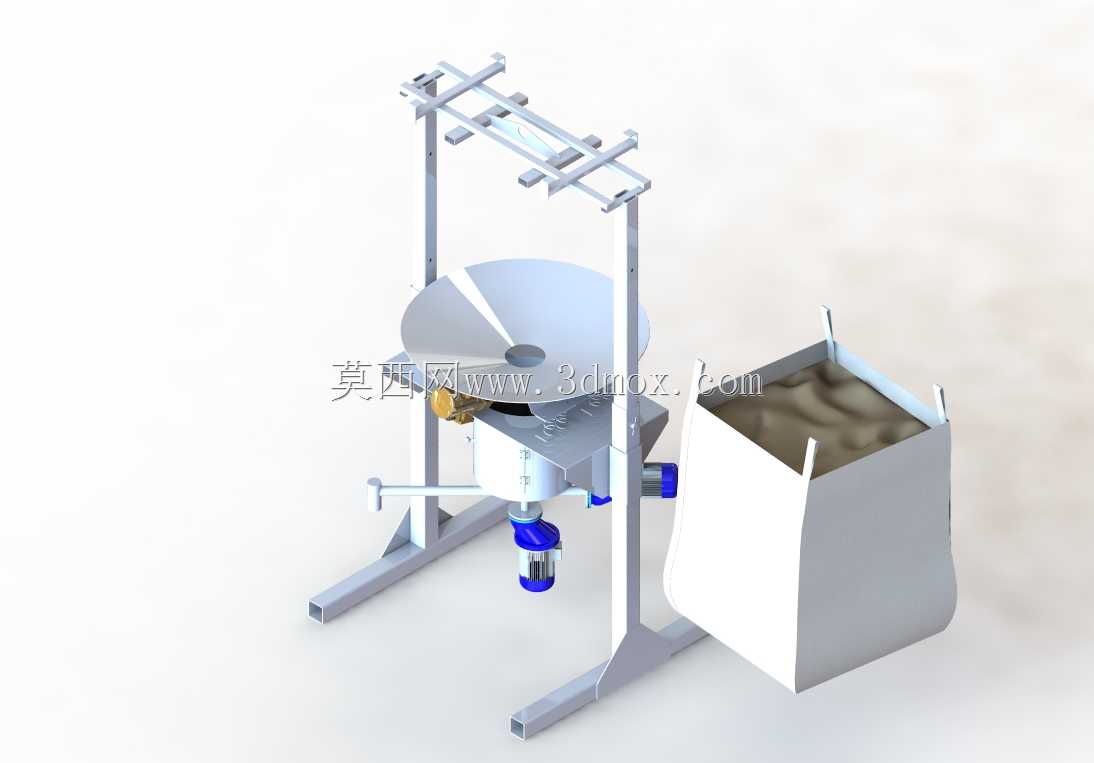

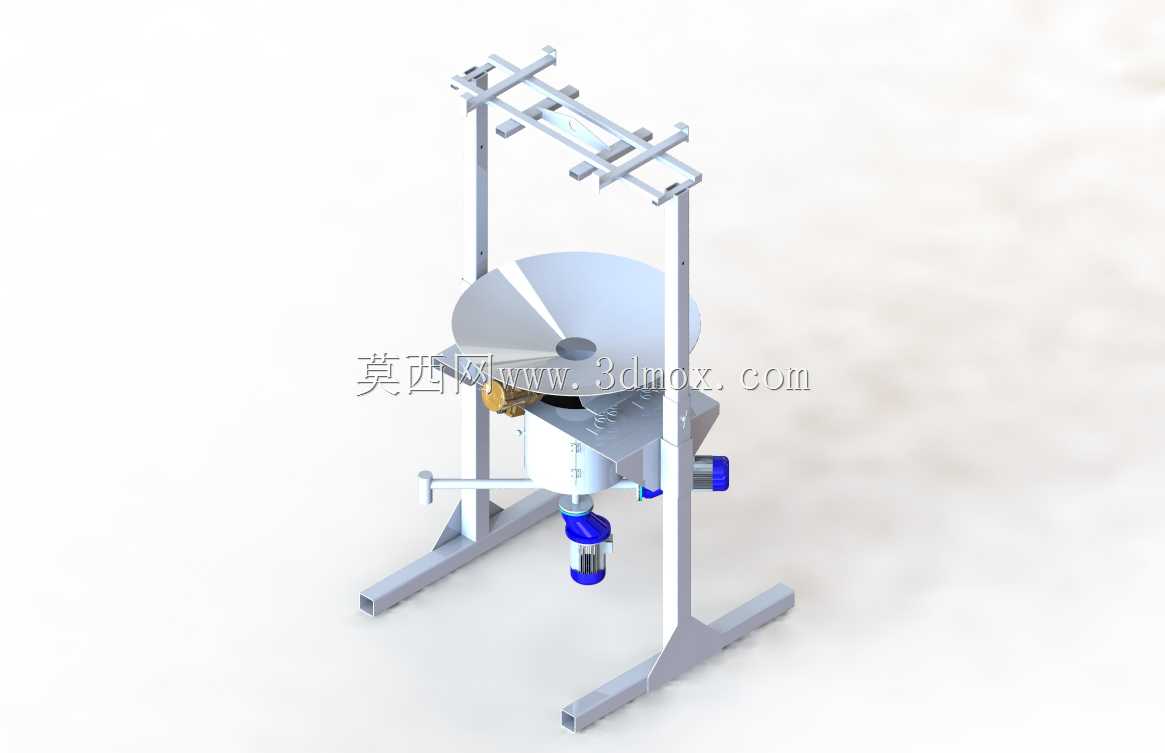

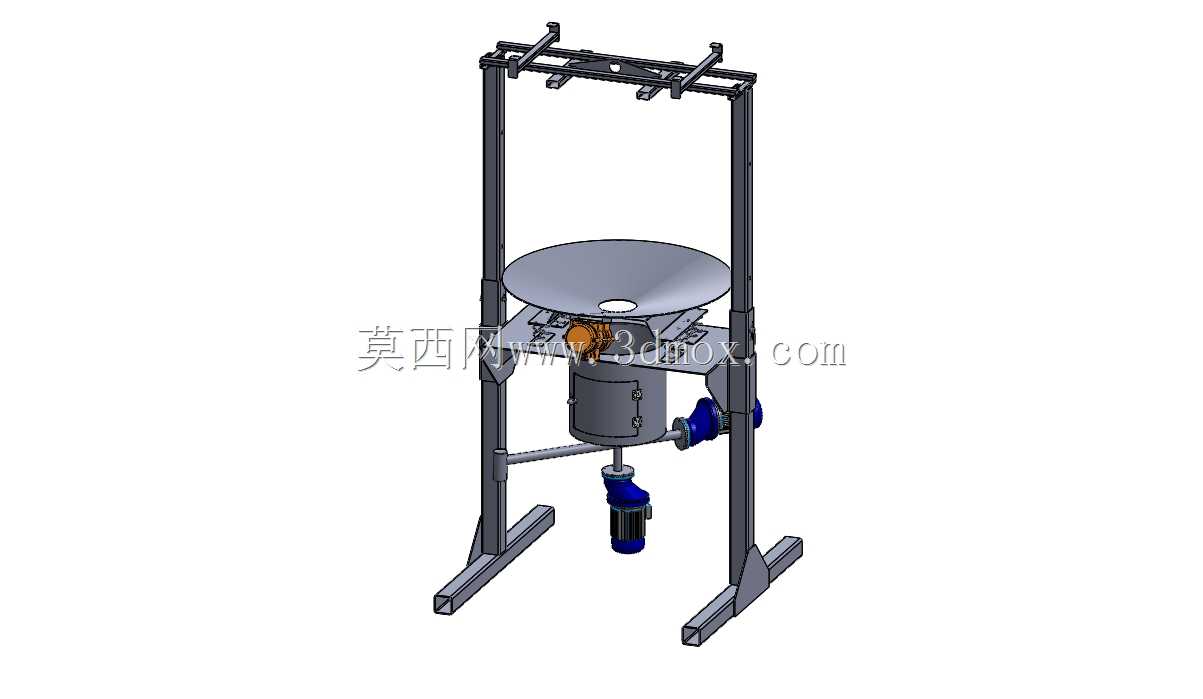

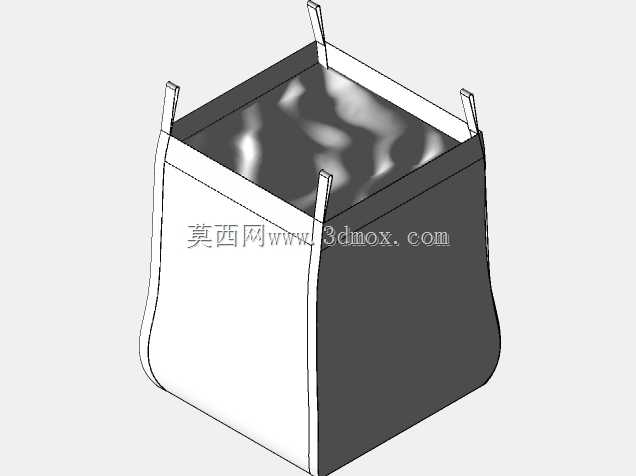

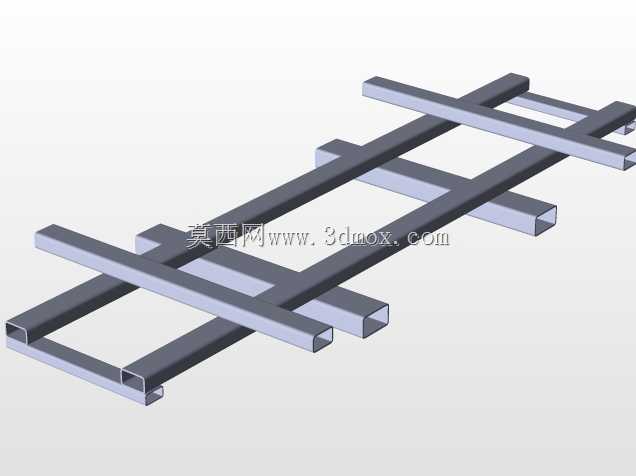

该装置主要面向车站运维场景下的大规格袋装药剂装填作业需求，适配散状颗粒、粉体类药剂的定量分装工序，可解决人工装填过程中计量偏差大、粉尘逸散、作业效率低的痛点，适用于车站消杀药剂、道床养护药剂等大袋包装物料的生产装填环节，也可拓展至其他散状工业物料的大袋分装作业场景。设备整体采用立式龙门框架结构，底部设置双支脚外伸式支撑底座，可直接固定于车间硬化地面，无需额外浇筑复杂安装基础，支脚预留螺栓固定孔位，可适配不同平整度的安装地面，整体安装占地宽度约1.2米，长度约1.4米，整机高度约2.3米，可适配常规高度的工业吨袋、大容积编织袋的挂装作业，框架顶部设置可调节挂袋横梁，横梁上配备多组可滑动挂钩，可根据不同规格袋口的尺寸调整挂钩间距，适配袋口宽度在0.6米至1米范围内的各类大包装袋，挂装后袋口可完全包覆下料口边缘，避免装填过程中物料洒落、粉尘外溢。设备中部设置圆盘式暂存料斗，料斗盘面采用锥面导流设计，可引导物料向中心下料口汇聚，避免物料在盘面堆积残留，料斗下方连接定量给料腔体，腔体内部配备搅拌打散结构，可对易吸潮结块的粉体药剂进行预打散，避免物料架桥堵塞下料通道，给料腔体侧方配备振动驱动组件，可通过高频微振辅助物料均匀下落，保证下料计量的稳定性。设备下部配置驱动减速单元，为搅拌结构、给料结构提供稳定动力输出，动力单元采用侧置安装布局，既避免物料下落过程中对动力部件的冲砸磨损，也方便后期运维时的部件拆装检修。整体设计过程中充分考虑作业场景的实用性，框架采用标准型钢焊接成型，结构刚性充足，可承受满载物料时的整体载荷，所有与物料接触的部件均采用光滑圆弧过渡设计，无卫生死角，方便作业完成后的设备清洁，避免不同批次药剂交叉污染。设备的操作高度适配常规人工站立作业需求，挂袋、取袋环节无需登高作业，可有效降低作业人员的劳动强度，单工位作业效率较人工装填提升三倍以上，同时可通过调整给料腔体的运行参数，适配不同单袋重量的装填需求，覆盖10kg至50kg规格大袋的药剂装填作业。
