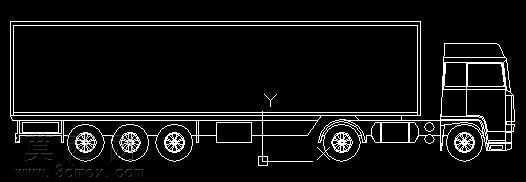

厢式货运卡车二维线框设计图纸

本作品为厢式货运卡车的二维线框设计图，采用AutoCAD平台完成绘制，整体遵循商用车工程制图的规范标准，完整还原了重型厢式货运卡车的侧视结构特征。设计过程中首先确定了车辆的整体比例框架，以长轴距多轴重载车型为设计原型，明确了驾驶室、货厢、底盘行走系统三大核心模块的布局关系，车头采用平头驾驶室设计，预留了驾驶舱风挡、车门、侧窗的轮廓边界，符合干线货运卡车的驾驶室构型特征。货厢部分采用封闭式矩形厢体结构，线条平直规整，准确标注了货厢与驾驶室的衔接间隙、货厢下沿与底盘车架的装配位置，还原了大容量货运厢体的结构特点。底盘行走系统部分精准绘制了多组车轮的排布位置，包含转向轮与多组承重驱动轮，清晰呈现了轮胎、轮毂的轮廓形态，同时勾勒出车架、悬挂安装位、底盘附件的对应布局，通过坐标系标注明确了各部件的相对位置关系，保证结构尺寸的比例准确性。整幅图纸采用黑白线稿呈现，黑色背景搭配白色轮廓线条，视觉对比清晰，所有线条层级分明，外轮廓采用粗实线突出整体形态，内部结构线采用细实线区分部件边界，无多余装饰性元素，完全服务于工程结构表达的需求。设计过程中重点考量了重载货运卡车的轴荷分配逻辑，通过多轴后轮的布局匹配大载重货厢的承载需求，各车轮的间距、轮径比例均参考真实重载卡车的参数设定，确保图纸结构符合实际车辆的工程逻辑，可作为三维建模的轮廓参考、车辆结构教学的示意素材，也可用于货运场景相关的平面设计、方案示意场景，能够清晰传递重型厢式卡车的侧视结构特征，为后续的三维模型搭建、结构细化、改装设计提供准确的二维轮廓基准。
