汽车保险杠专用切割加工设备三维模型

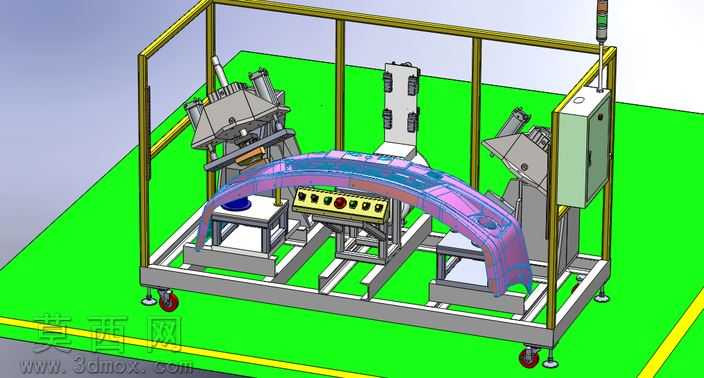

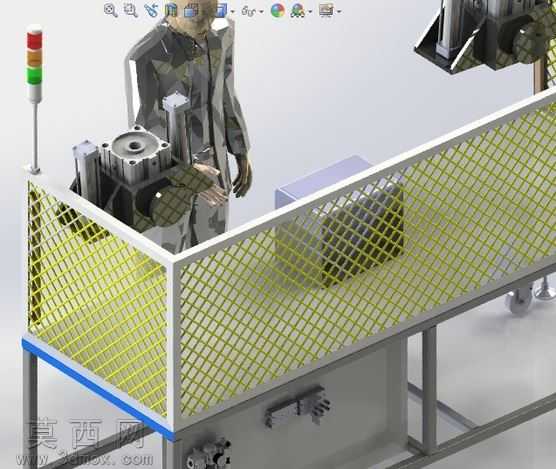

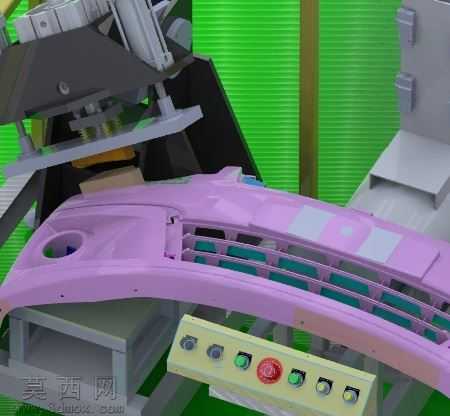

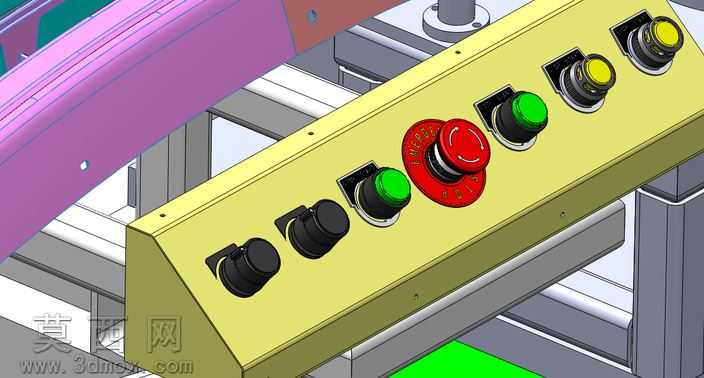

本模型为汽车保险杠专用切割加工设备，整体采用三维建模软件完成全参数化搭建，建模过程中严格遵循工业设备实际设计逻辑，对设备的各功能模块进行1:1比例还原。模型首先完成主体承载机架的结构搭建，机架采用方钢焊接框架的结构形式，建模时精准还原了机架的支撑梁排布、安装基准面的位置公差预留，确保后续各功能组件的装配位置完全符合实际生产的安装要求。在切割执行机构部分，模型还原了多轴可调的切割头安装结构，可根据汽车保险杠的曲面轮廓调整切割角度与进给行程，建模时对切割头的升降导轨、角度调节转轴、压紧定位组件都做了精细化的结构表达，清晰呈现各部件的装配关系与运动逻辑。工件定位工位部分，模型还原了仿形定位工装，工装型面完全匹配汽车保险杠的外曲面弧度，设置了多点柔性压紧结构，可在切割过程中稳固夹持保险杠工件，避免加工过程中出现位移偏差，建模时对工装的定位销位置、压紧气缸的安装位、工件支撑块的排布都做了准确还原。设备的操作控制模块设置在工位前侧，建模时还原了操作面板的按钮排布，包括启动、急停、模式切换、行程调节等功能按钮，清晰区分不同功能按钮的外观标识，同时还原了控制箱的内部安装空间预留结构。材质渲染方面，对设备不同部件做了差异化的材质赋予：机架部分采用哑光铸铁材质，呈现工业设备的厚重质感；切割执行机构部分采用金属烤漆与镀铬材质搭配，突出运动部件的精密质感；操作面板按钮采用不同颜色的工程塑料材质，红色急停按钮、绿色启动按钮、灰色调节按钮的色彩区分清晰；待加工的汽车保险杠采用淡紫色汽车专用塑料材质，还原塑料保险杠的哑光漆面质感；设备背景的安全防护挡板采用半透明绿色工业防护板材质，还原生产现场的防护结构视觉效果。整体模型完整呈现了保险杠专用切割机的整体布局、功能结构与工作状态，清晰展示了设备从工件定位、压紧到切割加工的全流程结构逻辑，可用于设备结构展示、加工工艺演示、相关产线布局设计参考等场景，建模过程中对各部件的连接关系、运动行程预留都做了符合工程实际的设计，确保模型的结构合理性与工程参考价值。
