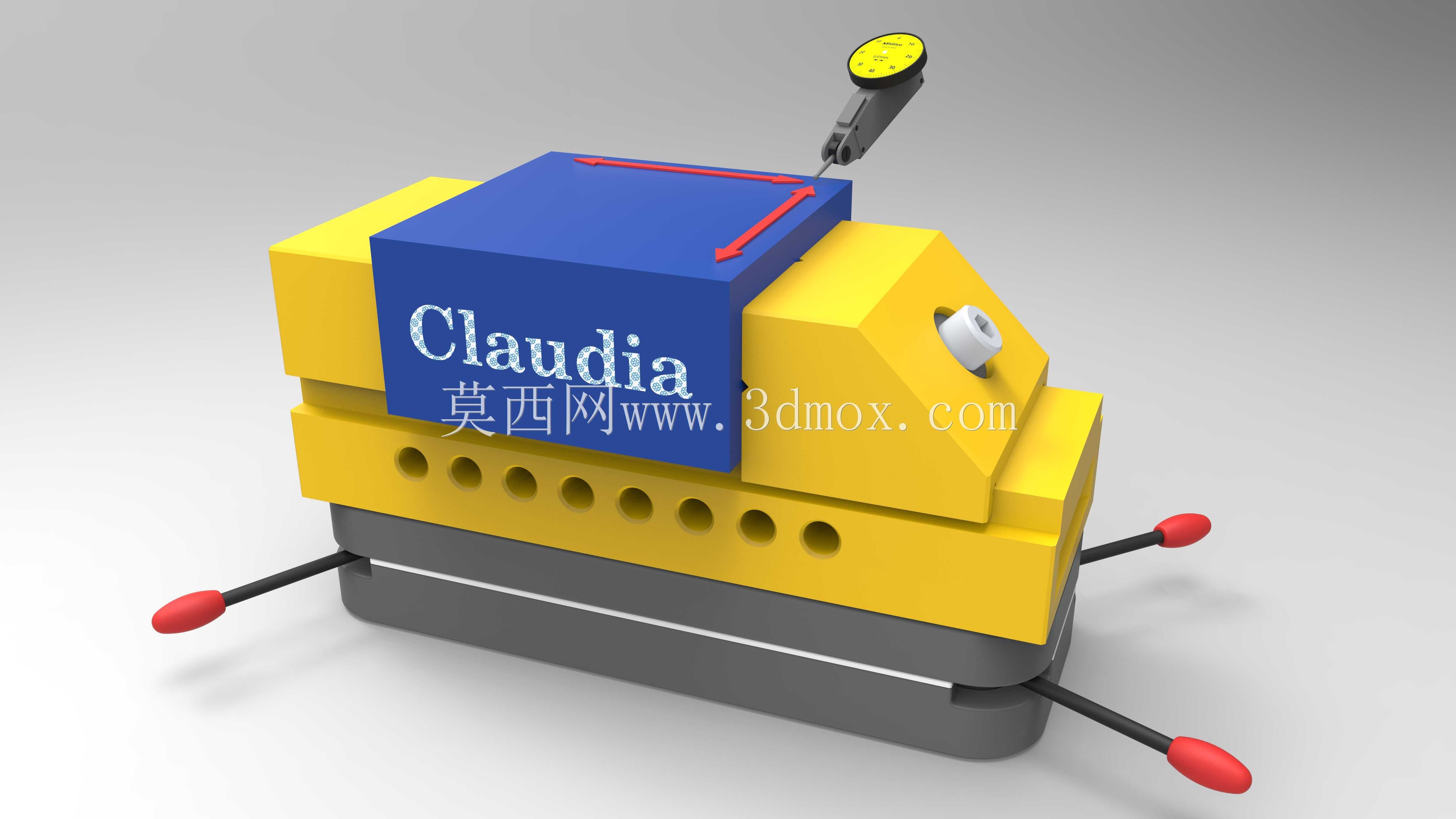

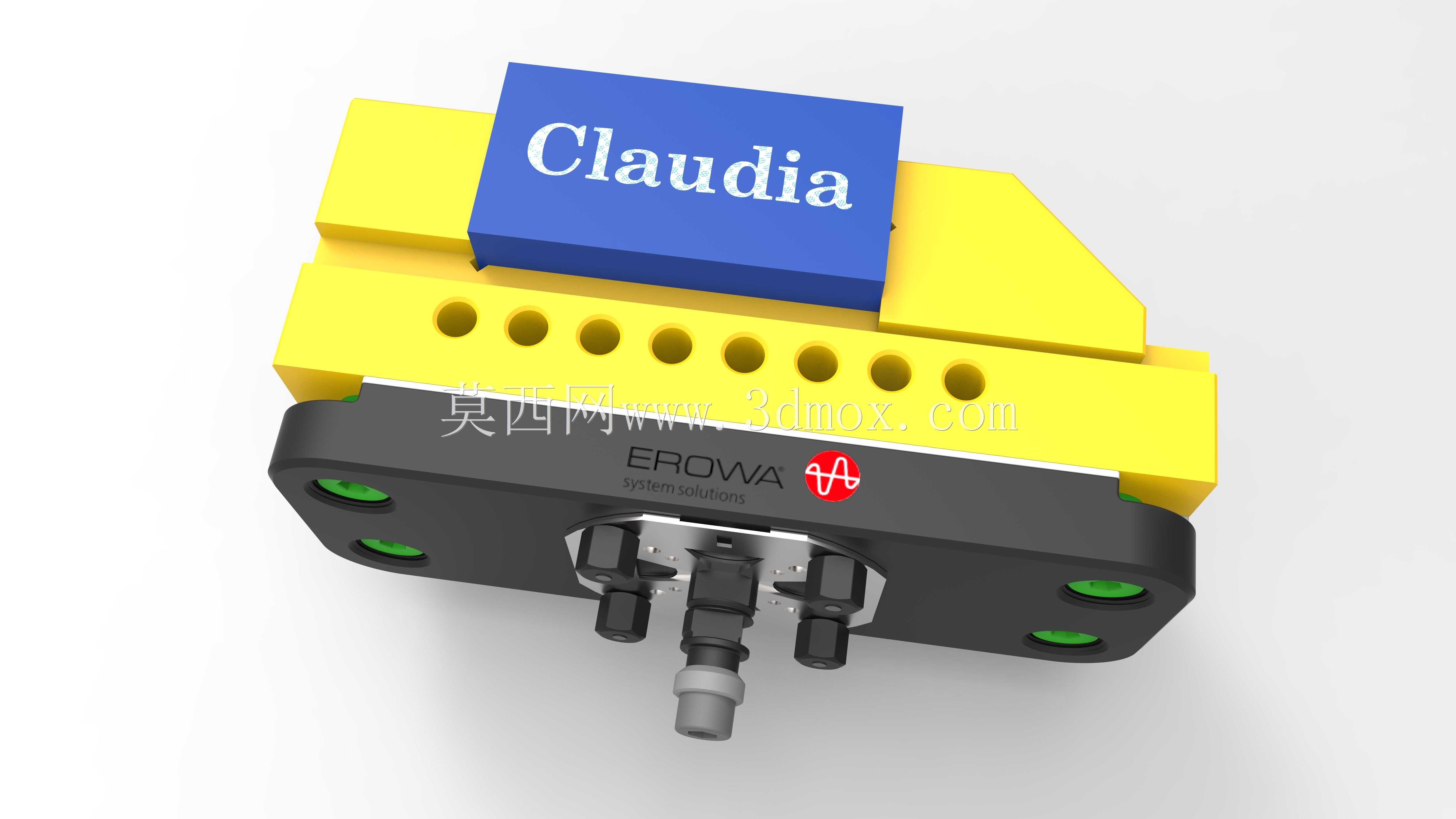

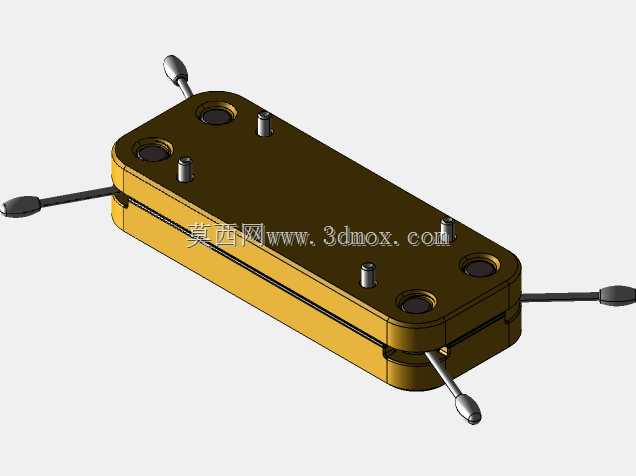

精密可调式电火花加工专用夹持虎钳

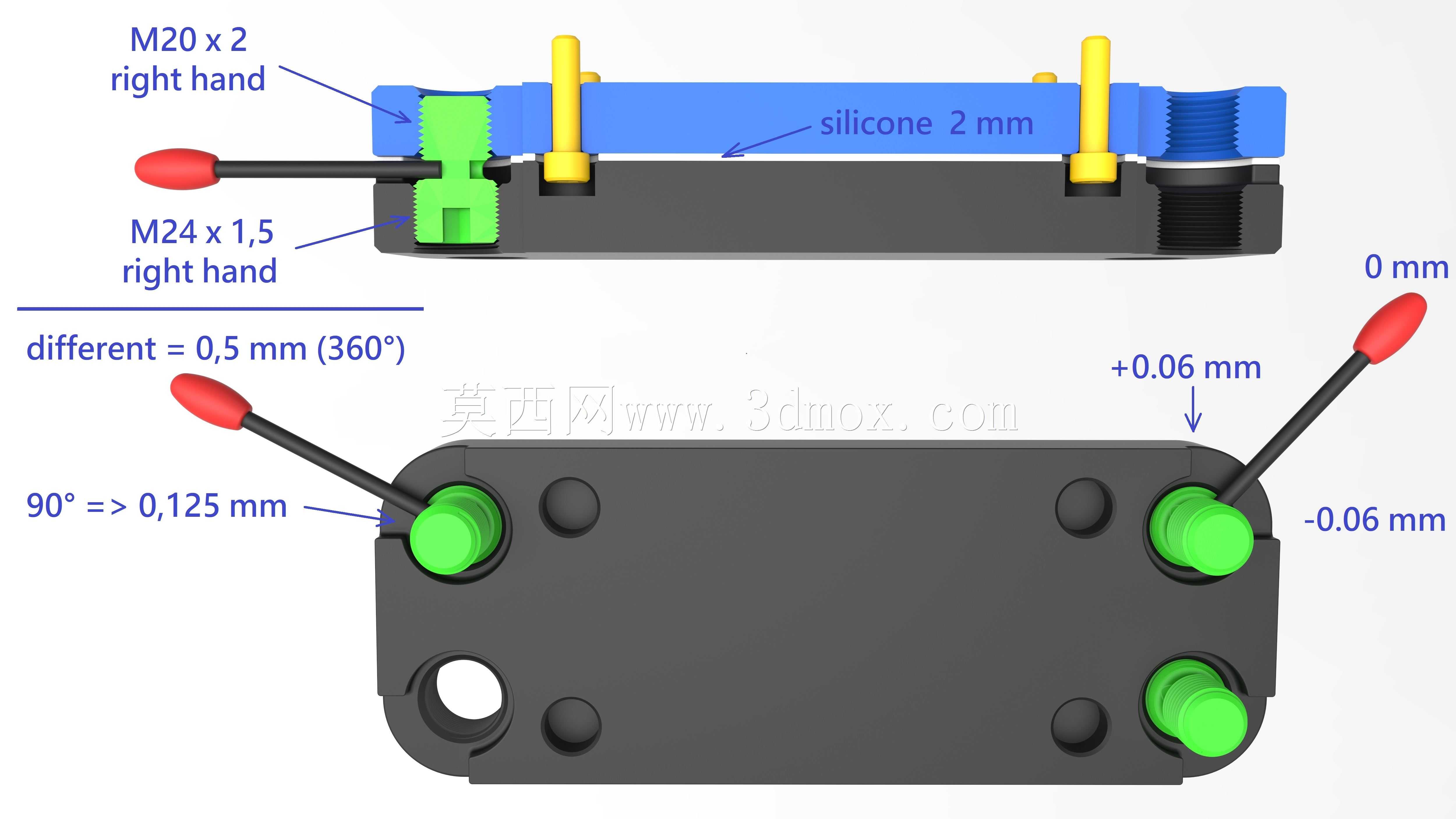

这款可调式夹持虎钳是面向精密电加工、精密研磨工序打造的专用工装夹具，主要应用于模具制造、精密零部件加工场景下的工件定位装夹环节，可适配电火花成型、电火花线切割、精密研磨、坐标磨等多类对装夹精度有严苛要求的加工工序，解决传统虎钳装夹行程固定、微调精度不足、无法适配异形精密工件定位的痛点。从实际用途来看，该虎钳可实现工件的多自由度微调定位，在电加工场景中，能够配合机床的电极进给路径，将待加工工件的基准面快速校准到加工坐标系下，减少反复打表找正的辅助工时，尤其适合小型精密模具镶件、精密机械零件的小批量多工序加工，可在一次装夹中完成多工位的加工定位，避免多次装夹带来的累积误差。在功能特性上，该虎钳采用分体式可调钳体结构，钳身设置多档定位孔位，可根据工件的外形尺寸快速调整钳口的开合范围，适配不同规格的小型工件装夹；三个带防滑握柄的调节杆分别对应不同方向的微调进给，可实现钳体在水平面内的微量位移与角度偏转，配合顶部的高精度指示器，可将定位精度控制在微米级，满足精密加工的定位要求；钳体主体采用高刚性合金钢结构，经淬硬处理后具备优异的耐磨性与抗形变能力，可承受电加工过程中的轻微脉冲冲击力与研磨工序的磨削作用力，长期使用仍能保持装夹精度稳定。从设计思路来看，这款虎钳打破了传统机用虎钳固定钳身的结构限制，将钳体拆分为固定基座、可调滑动座、定位锁紧机构三个核心模块，基座部分采用标准化安装接口，可直接适配多数电加工机床、磨床的工作台T型槽安装位，无需额外制作过渡连接板；滑动座与基座之间采用精密导轨配合，消除了调节过程中的间隙窜动，锁紧机构采用侧向顶紧与端面压紧结合的方式，调节到位后可实现全方位锁止，避免加工过程中钳体移位。在外形尺寸与安装边界上，该虎钳整体采用紧凑型结构设计，基座长度适配小型精密机床的工作台安装空间，钳口最大开合范围覆盖常见小型精密零件的装夹尺寸，整体高度控制在机床主轴的有效行程区间内，不会出现装夹后工件超出加工行程的问题；三个调节杆的伸出长度经过优化，操作时不会与机床的电极夹头、磨头结构发生运动干涉，安装时仅需通过工作台压板将基座固定在T型槽上即可完成装夹，无需复杂的调试步骤，可快速投入生产使用。钳身的镂空孔位设计在保证结构刚性的前提下减轻了整体重量，方便操作人员在不同设备间转移使用，表面经发黑防锈处理，可适应加工车间的切削液、工作液腐蚀环境，延长工装的使用寿命。
