链式输送机侧装式方形观察视窗结构

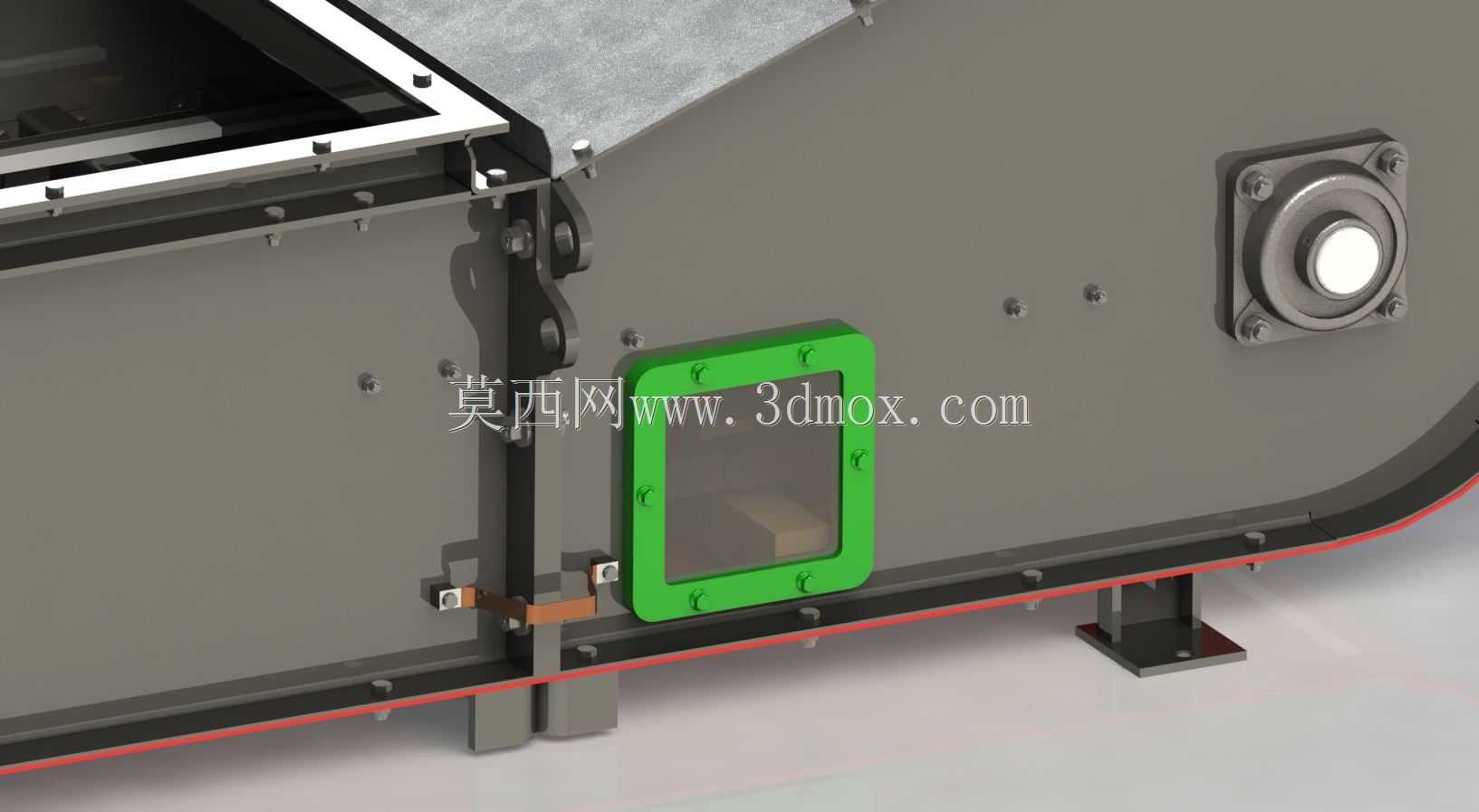

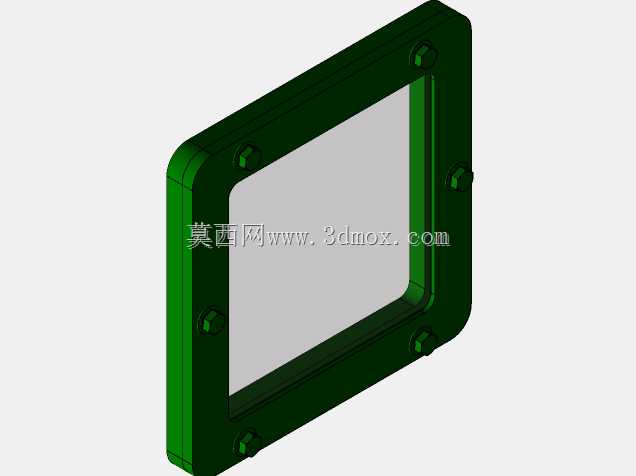

在散料输送、工业生产线连续物料转运的作业场景中，链式输送机作为长距离输送颗粒、块状、粉状物料的核心设备，长期运行时机壳内部的链条张紧状态、物料流动情况、衬板磨损程度、是否存在卡料堵料问题，都需要运维人员在不拆解设备、不中断生产的前提下完成巡检，侧装观察窗就是为满足这一实际运维需求设计的专用配套部件。这款观察窗采用200mm×200mm的方形通透视窗设计，安装位置选定在输送机机壳的侧立面易观察区域，刚好对应内部链条回程段与物料承载层的交汇位置，运维人员站在设备侧面的巡检通道上，无需俯身或登高，就能清晰看到内部的运行状态，既可以观察物料在槽体内的堆积厚度是否符合设计输送量要求，也能及时发现链条跑偏、刮板磨损、异物卡入等早期故障隐患，避免故障扩大造成设备停机、物料撒漏等生产损失。在结构设计上，这款观察窗充分考虑了输送机现场的复杂工况：视窗边框采用高强度密封结构设计，绿色的密封压框通过周圈均匀分布的紧固件将透明视窗板牢牢压合在机壳的安装法兰面上，压框与机壳之间加装了适配的密封胶条，能够有效阻挡机壳内部的粉尘外溢，同时避免外部的雨水、灰尘进入设备内部，对于输送有一定湿度、粉尘浓度较高物料的场景，也能保证视窗的密封性能，不会出现漏灰、漏料的问题。透明视窗面板选用耐刮擦、抗冲击的透明材质，既能够耐受输送过程中飞溅物料的轻微撞击，也能长期抵御粉尘的摩擦，保持良好的通透度，减少日常擦拭维护的频次。安装边界方面，这款观察窗的安装法兰与输送机侧壳板采用贴合式安装设计，安装时仅需要在机壳对应位置开出匹配尺寸的方孔，将视窗组件对准孔位后通过周圈的固定螺栓锁紧即可，不需要对原有输送机的壳体结构做大规模改造，既可以在新设备生产时直接预装，也能在老旧设备的运维升级中现场加装，适配性极强。视窗整体向外突出的尺寸经过优化设计，不会超出设备侧方的安全防护边界，不会影响巡检通道的正常通行，也不会和周边的管线、支架产生干涉。在实际使用中，这款观察窗除了日常巡检的作用外，还能在设备调试阶段帮助技术人员直观观察内部的物料输送轨迹，调整刮板间隙、链条张紧度的时候，不需要反复拆装机壳盖板，大幅缩短调试和故障排查的时间，降低运维人员的劳动强度。同时密封式的结构设计也避免了传统开式检查口存在的漏风、漏尘问题，对于有环保要求的生产车间，能够有效减少输送环节的无组织粉尘排放，符合现场的安全生产与环保管控要求。
