六米长阿基米德螺旋输送设备结构设计

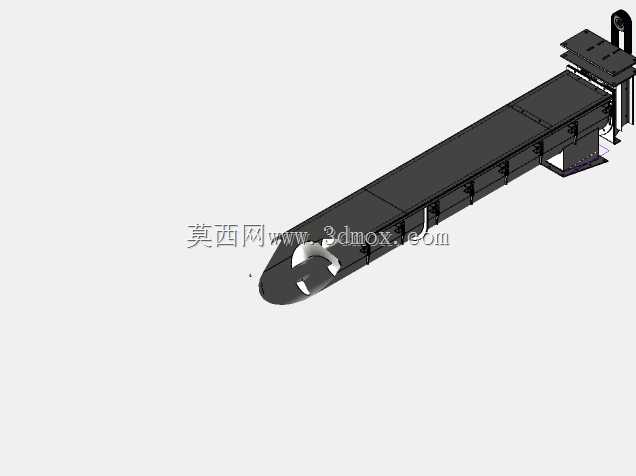

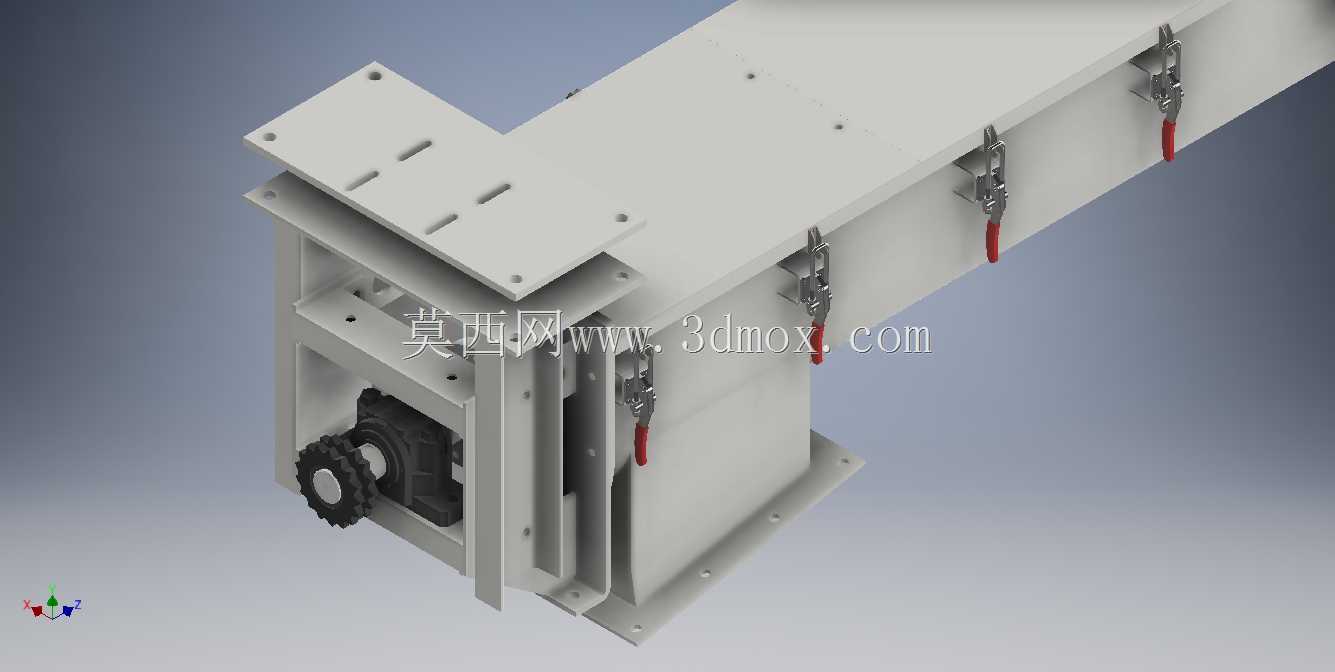

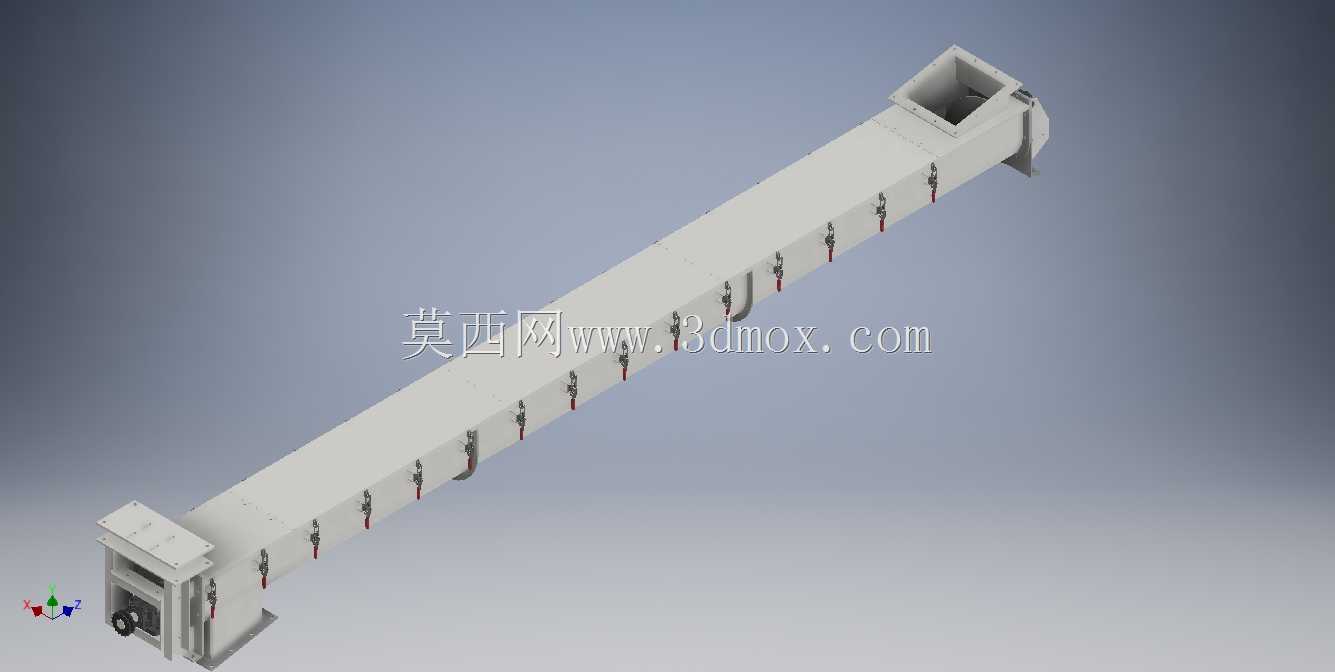

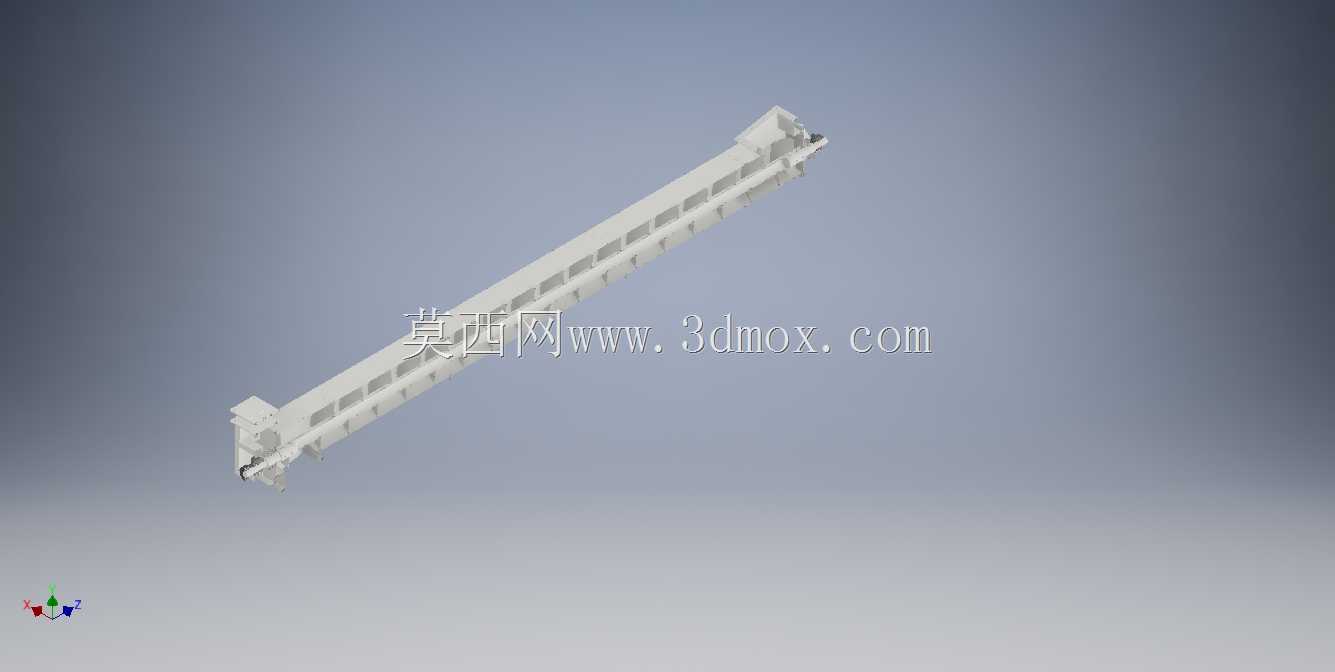

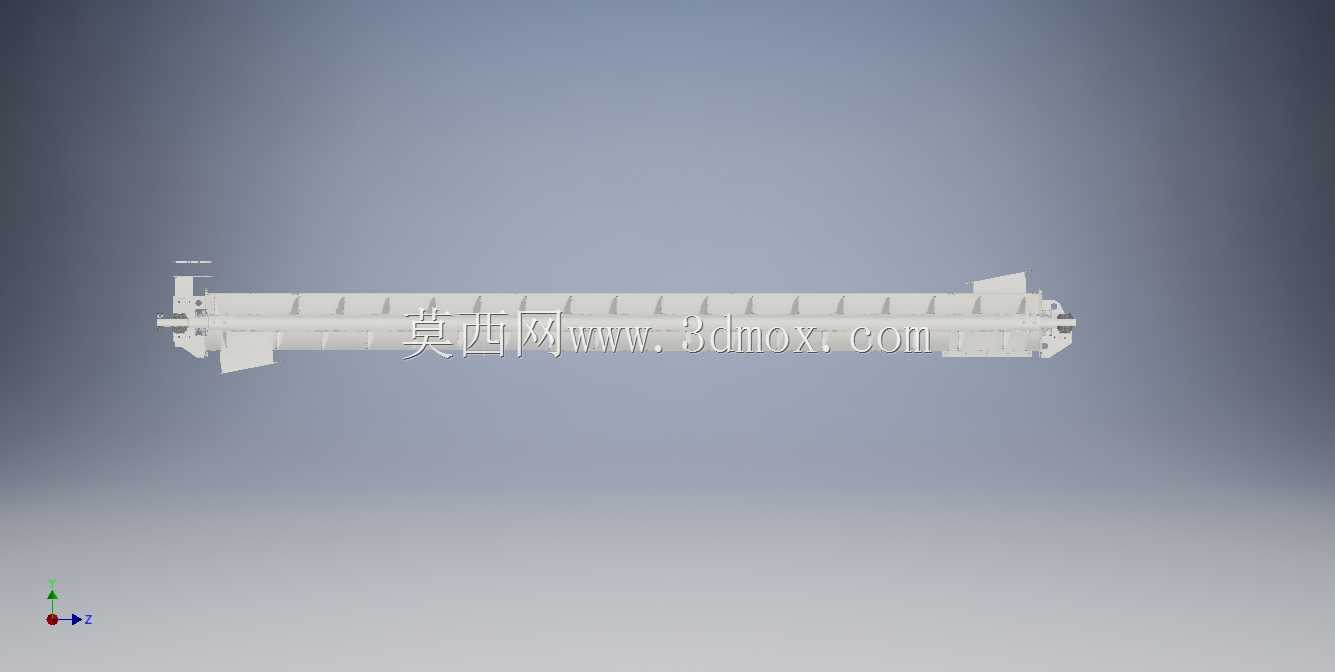

这款长距离螺旋输送结构，主要面向散状粉料、小颗粒物料的密闭输送场景，常见于粮食加工、建材生产、化工原料转运、环保固废处理等生产环节，可实现水平或小倾角状态下的物料连续输送，全程封闭的槽体结构能避免输送过程中物料撒漏、粉尘外溢，适配有环保要求的生产车间工况。设备核心采用阿基米德螺旋体作为输送执行部件，螺旋体沿六米长的槽体轴向布置，运转时通过螺旋叶片的轴向推力推动物料沿槽体向前移动，槽体侧面均匀布置的快开检修口，可在设备出现卡料、叶片磨损时快速开启排查，无需整体拆解槽体，大幅降低日常运维的工作量。槽体顶端设置方形进料口，可直接对接上游料仓、卸料设备的出料端，进料口的扩口结构能承接大流量落料，避免物料堆积在入口处造成堵塞；尾端设置驱动安装位，配套的动力单元直连螺旋主轴，减少中间传动环节的动力损耗，驱动端的密封结构可阻挡细粉料进入轴承部位，延长转动部件的使用寿命。设计过程中针对六米长的跨距做了主轴挠度校核，在槽体内部间隔设置支撑轴承座，避免长主轴在自重和物料载荷下出现弯曲变形，保证螺旋叶片和槽体内壁保持均匀间隙，既不会因为间隙过小出现叶片刮蹭槽壁的问题，也不会因为间隙过大造成物料残留。槽体侧面的安装挂耳可直接固定在车间钢结构支架或者混凝土基础上，安装时只需保证整体轴线的水平度偏差在允许范围内，即可对接上下游设备，设备整体外形为规整长条形结构，外部无突出的尖锐部件，可沿车间墙面或者设备间隙布置，充分利用生产场地的狭长空间，适配老旧生产线改造时的场地受限场景。螺旋叶片的螺距、直径参数针对常规散料的输送特性做了匹配，输送过程中物料不会出现过度挤压破碎的情况，也能保证输送量稳定在设计区间内，槽体底部的圆弧过渡结构可减少物料在槽内的积存死角，避免不同批次物料输送时出现混料问题，适配多品类物料轮换输送的生产需求。
