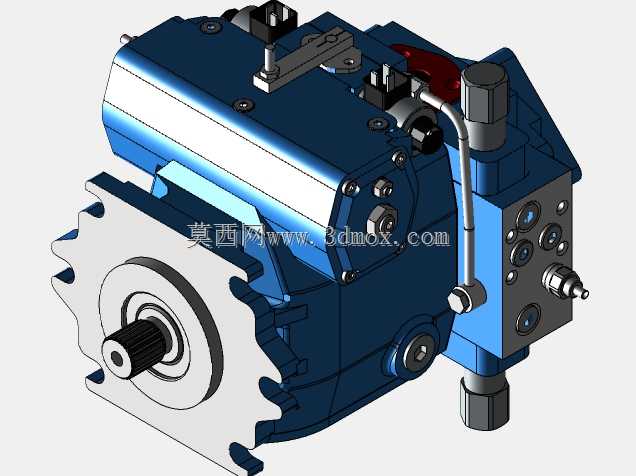

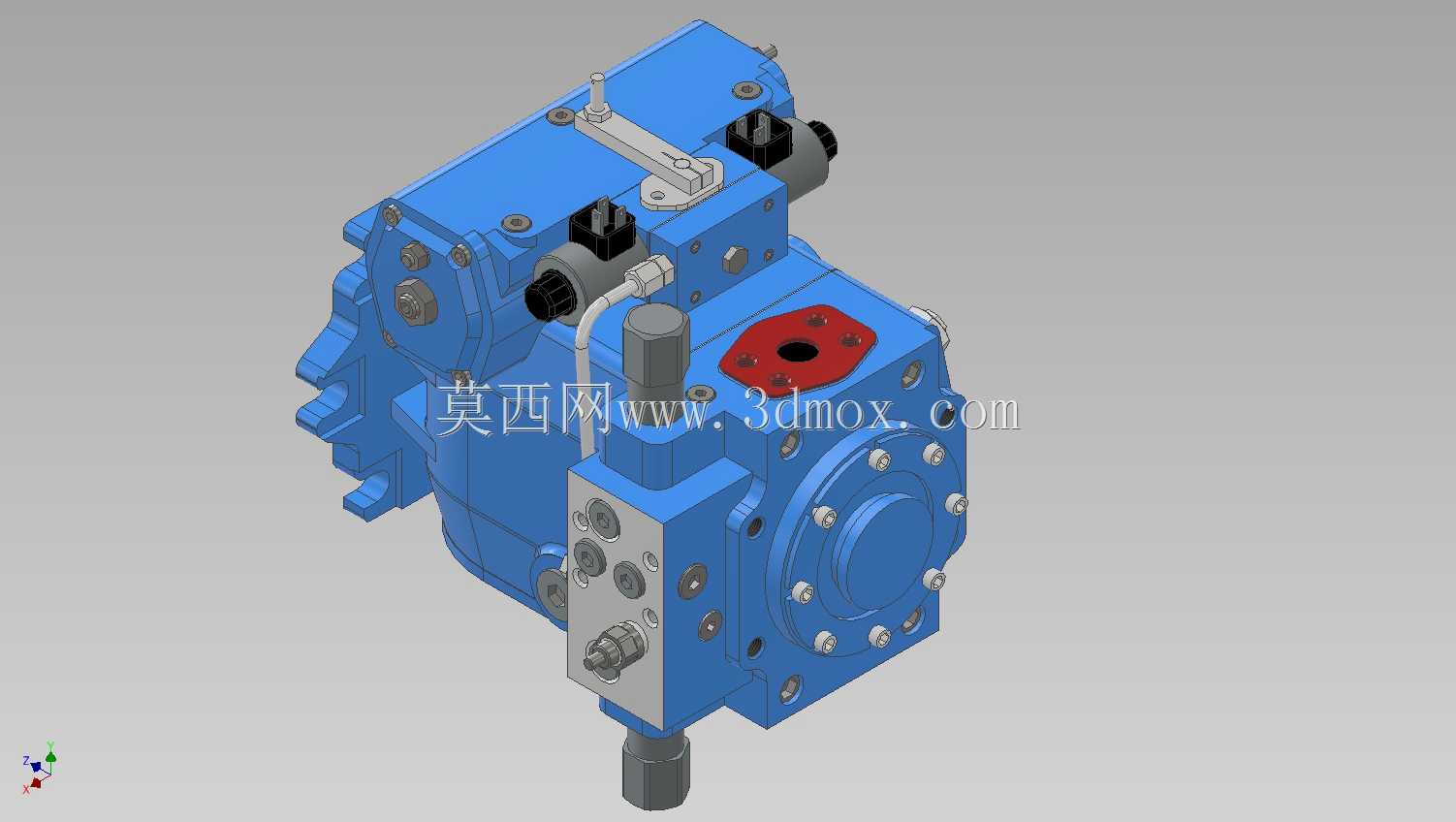

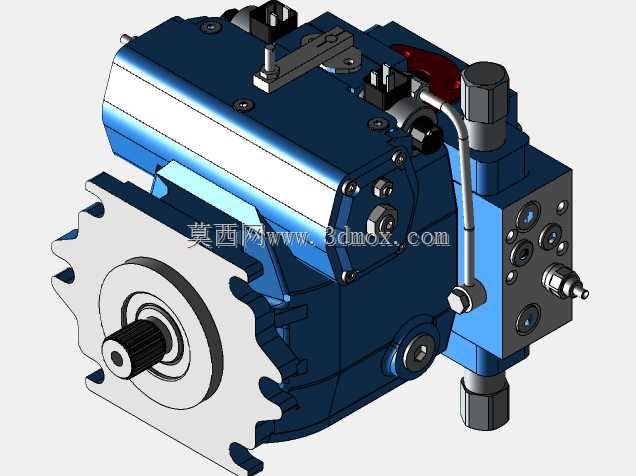

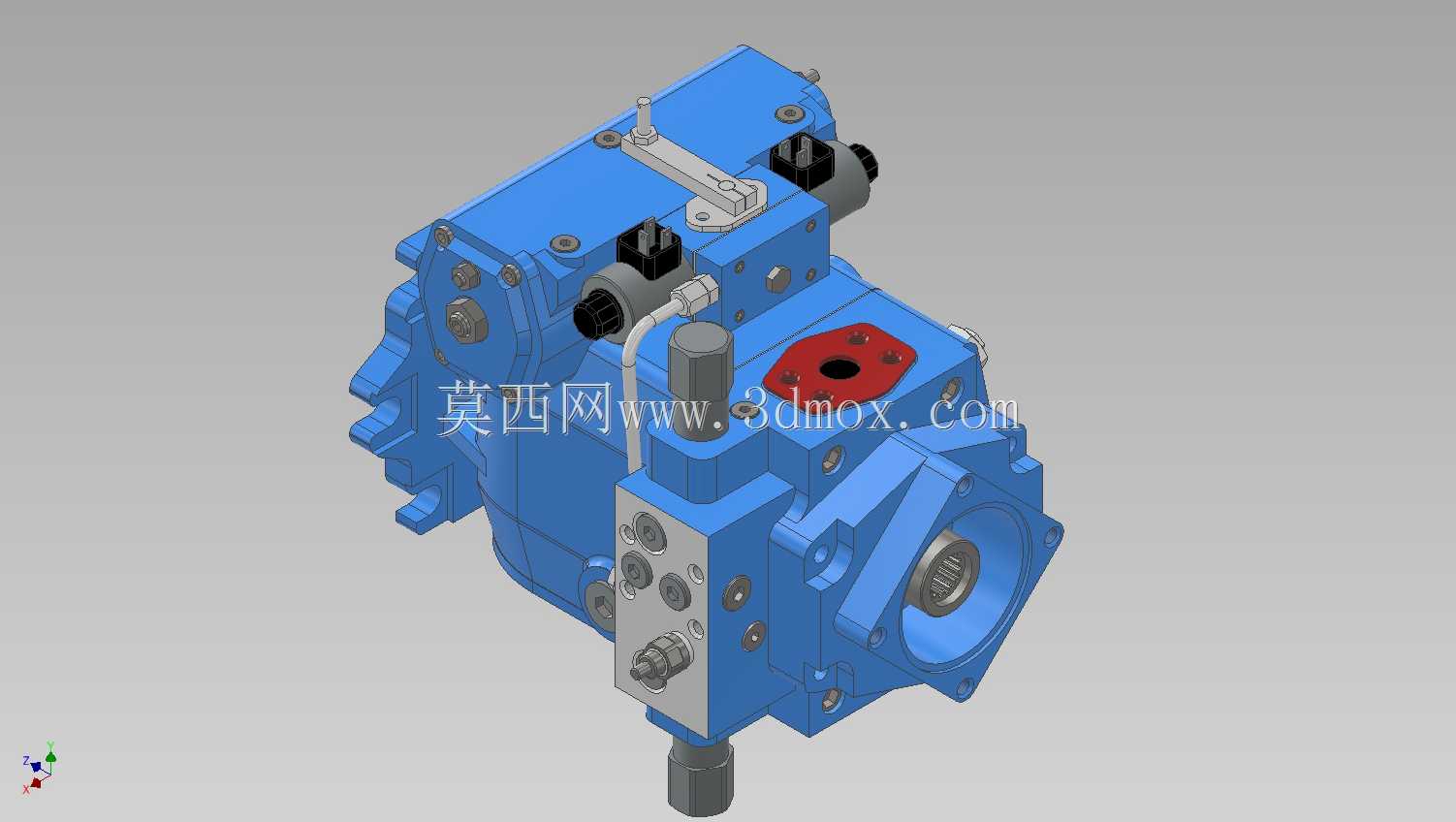

轴向柱塞式变量液压泵结构设计

这款液压泵属于轴向柱塞式变量泵，是液压传动系统中的核心动力转换元件，主要应用在工程机械、重型矿山设备、大型农业机械、高端工业机床的液压回路中，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压系统提供稳定可控的压力油源，可适配开式液压回路的使用需求，在负载变化幅度大、需要持续调节输出流量的作业场景中具备极强的适配性。从实际用途来看，该泵可直接为液压油缸、液压马达等执行元件输送高压油液，驱动设备完成举升、回转、行走、推送等各类作业动作，自带的变量调节机构能够根据系统负载变化实时调整输出排量，在设备空载或低负载工况下自动降低输出流量，有效减少系统无功损耗，降低整套液压系统的发热水平，延长液压油与密封元件的使用寿命。从功能特性上看，这款泵集成了压力切断、负载敏感控制功能模块，泵体侧面布置的控制阀组能够实时采集系统压力与负载反馈信号，动态调整斜盘倾角来改变输出排量，保证输出流量与执行元件的实际需求精准匹配，避免传统定量泵存在的溢流损耗问题；泵体的进出油口采用标准化法兰连接结构，外接管路布局紧凑，集成的补油、溢流阀组省去了外接控制阀的安装空间，能够有效简化整套液压系统的管路设计。从设计思路来看，这款泵采用分体式模块化结构设计，主体分为缸体转子组件、斜盘变量机构、控制阀组、端盖壳体四个独立模块，旋转主轴采用花键连接结构，能够传递更大的输入扭矩，缸体内部的柱塞组件采用球面滑靴配合结构，配合斜盘表面的耐磨涂层，能够在高压工况下降低接触摩擦损耗；壳体采用高强度铸铁材质，兼顾耐压强度与散热性能，外部的散热鳍片结构能够增大壳体与空气的接触面积，在连续高压作业时快速带走泵体内部产生的热量，避免油温过高导致的密封件老化、油液粘度下降问题。从安装边界来看，这款泵的输入端采用标准法兰安装止口，主轴伸出长度、花键参数符合行业通用安装规范，能够直接匹配不同功率的柴油机、电动机输出端，无需额外设计转接法兰；泵体的整体外形轮廓规整，侧向布置的控制阀组、管路接口预留了充足的扳手操作空间，安装时无需为周边管路、阀件预留额外的避让空间，能够适配紧凑型液压泵站、设备内置液压舱的安装需求，进出油口的位置布局兼顾了左右侧不同的管路走向要求，可适配不同设备的管路排布设计。
