游梁式石油开采抽油机结构设计

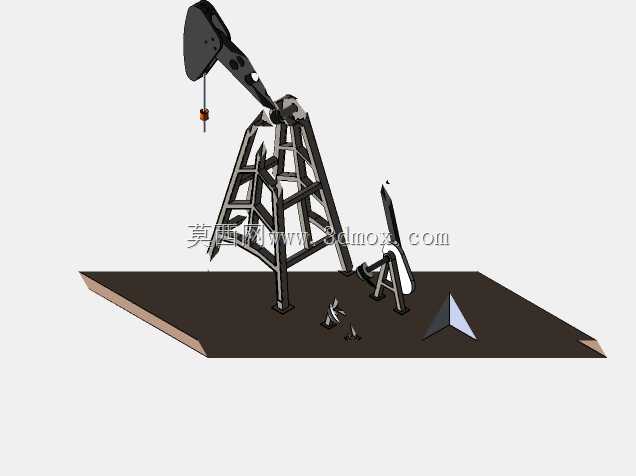

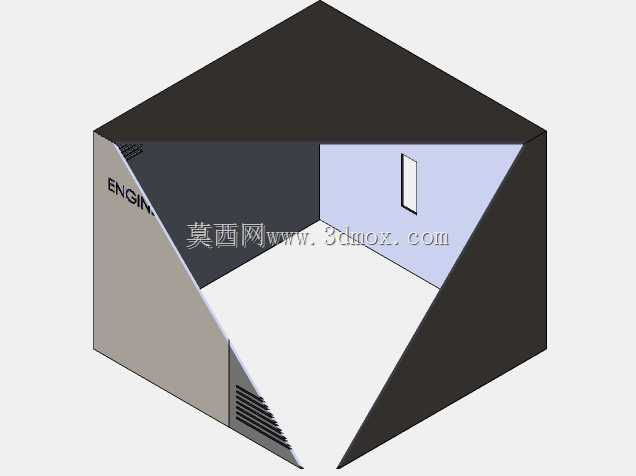

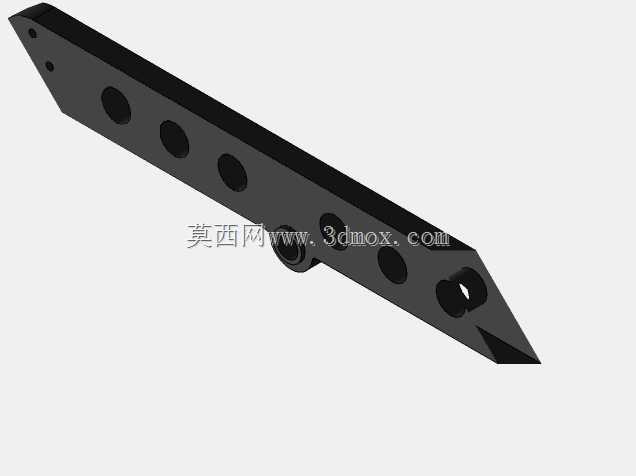

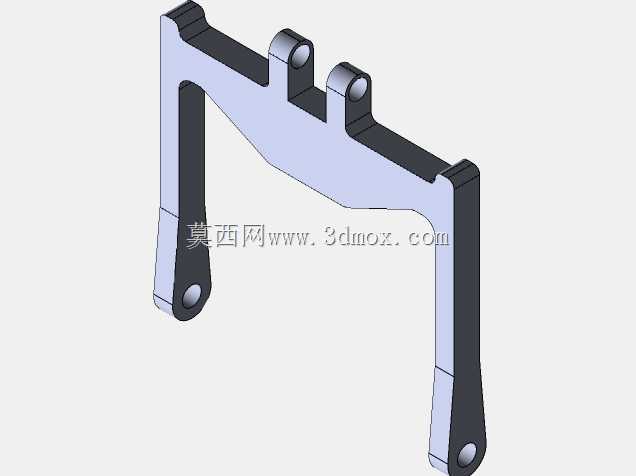

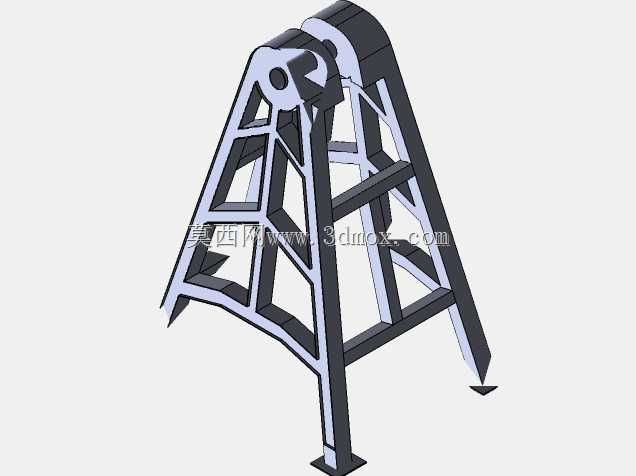

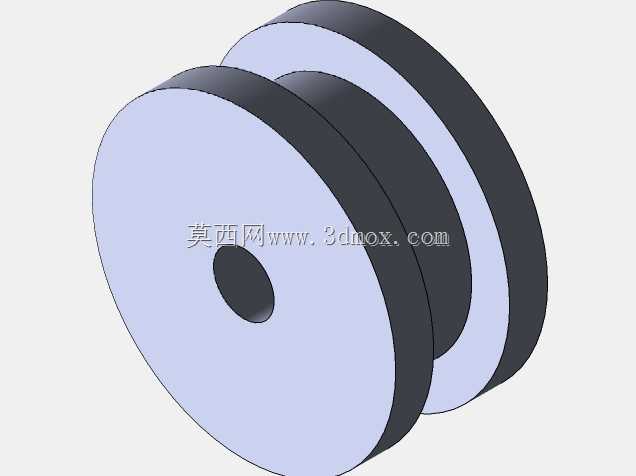

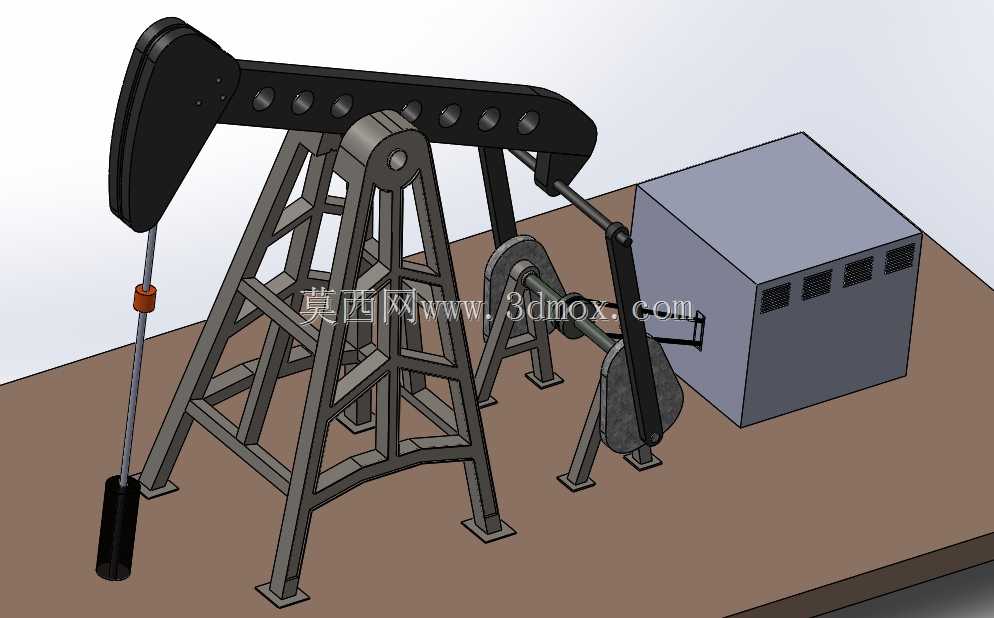

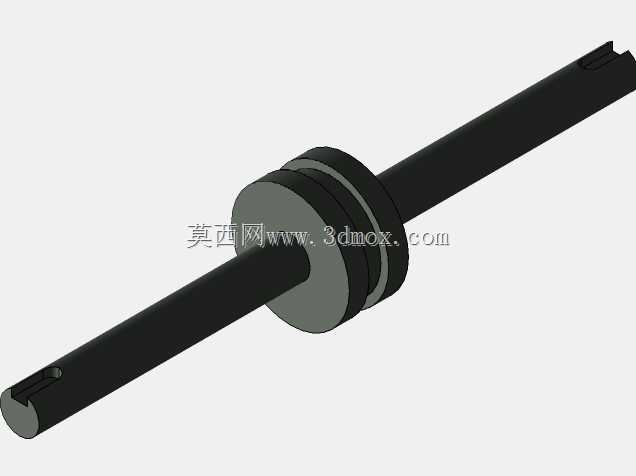

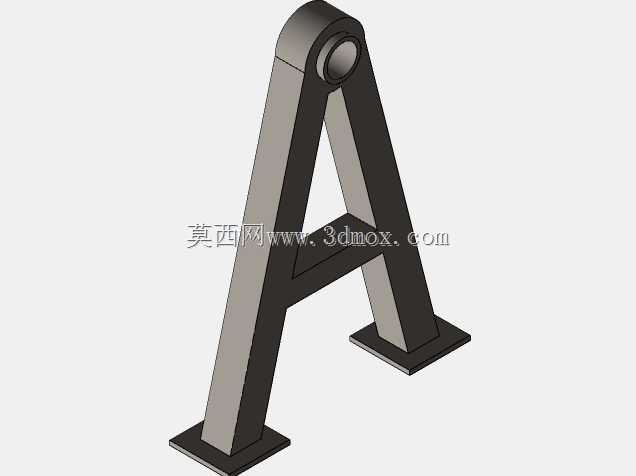

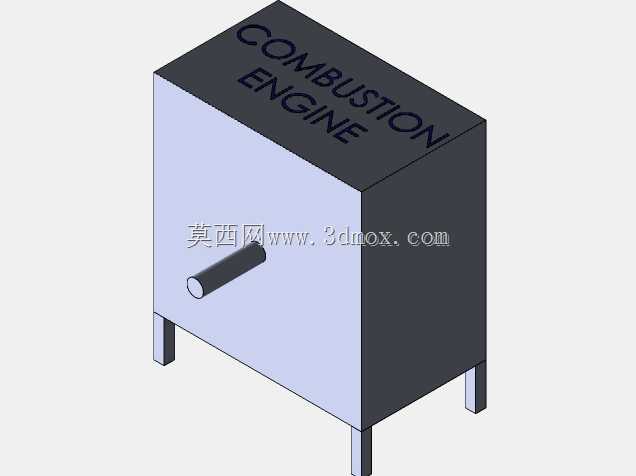

该模型还原的是陆上油田开采场景中最常用的游梁式抽油设备，这类设备广泛部署于陆地油气田的井口作业区域，是有杆采油系统的核心地面执行装置，承担着将井下原油持续举升至地面的核心作业功能，在常规稀油井、低渗透油井的长期开采作业中应用占比极高，能够适应野外露天的复杂作业环境，支持长期不间断的往复举升作业。从功能特性来看，该设备通过四连杆机构将动力端的旋转运动转化为游梁端的上下往复摆动，进而带动抽油杆柱做上下冲程运动，下冲程过程中抽油杆带动抽油泵柱塞下行完成进液，上冲程过程中柱塞上行将泵筒内的原油举升至地面管线，整套传动结构运行可靠，维护成本低，能够适配不同井深、不同产液量的采油作业需求，可通过调整曲柄配重块的位置平衡不同工况下的载荷波动，降低动力端的输出负载波动，提升设备运行的平稳性与使用寿命。从设计思路来看，该模型完整还原了抽油机的核心结构组成：包含桁架式支撑底座，采用型钢焊接的桁架结构能够在降低整体自重的同时保证足够的结构刚度，承受往复运动过程中的交变载荷；游梁部件采用箱型焊接结构，尾部配置可调节的配重块，平衡抽油杆柱与液柱的载荷；曲柄连杆机构将减速箱输出的旋转运动传递至游梁尾部，带动游梁绕支撑轴做定角度摆动；驴头部分采用弧面结构，保证光杆在上下运动过程中始终保持对中状态，避免光杆偏磨造成的密封失效；配套的动力柜集成了动力控制与保护模块，为设备提供动力输入与运行状态保护。从安装边界与尺寸适配来看，该类设备的底座采用地脚螺栓固定于井口旁的混凝土基础上，安装时需要保证驴头弧面的中心与井口中心严格对中，横向安装预留空间需要覆盖游梁摆动的最大水平行程，纵向预留空间满足曲柄旋转的安全防护距离，设备整体高度根据冲程长度设计适配不同井深的作业需求，底座的支撑腿跨度经过载荷计算，能够承受最大冲程下的交变载荷冲击，避免运行过程中出现结构晃动或基础沉降问题，整套结构的连接节点均采用标准紧固件连接，方便现场安装调试与后期的维护检修，能够满足野外油田长期连续作业的可靠性要求。
