双轴式游艇运输拖车架结构设计

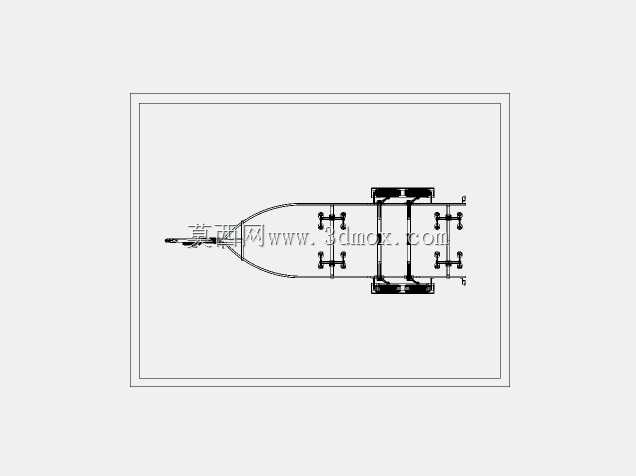

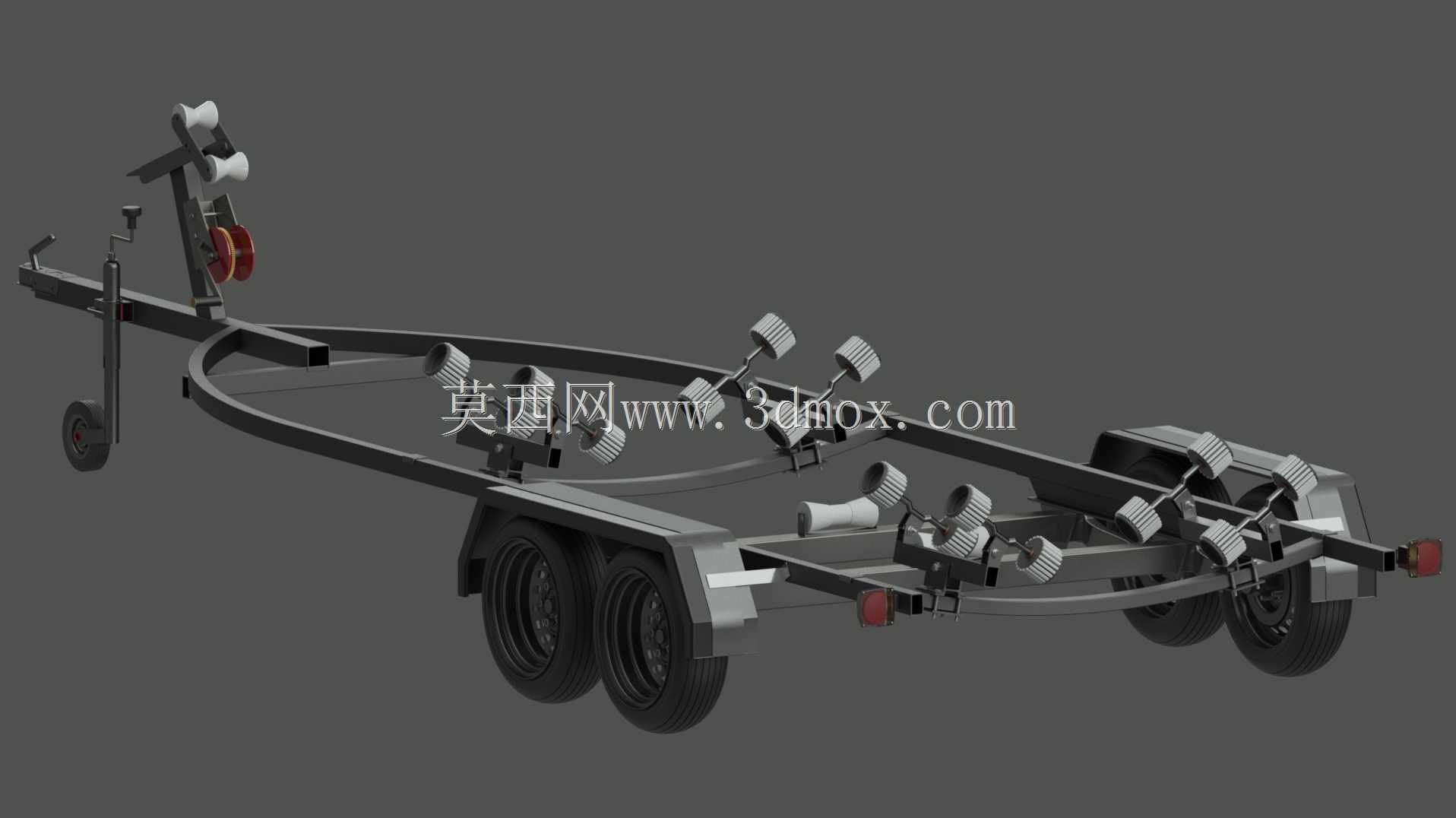

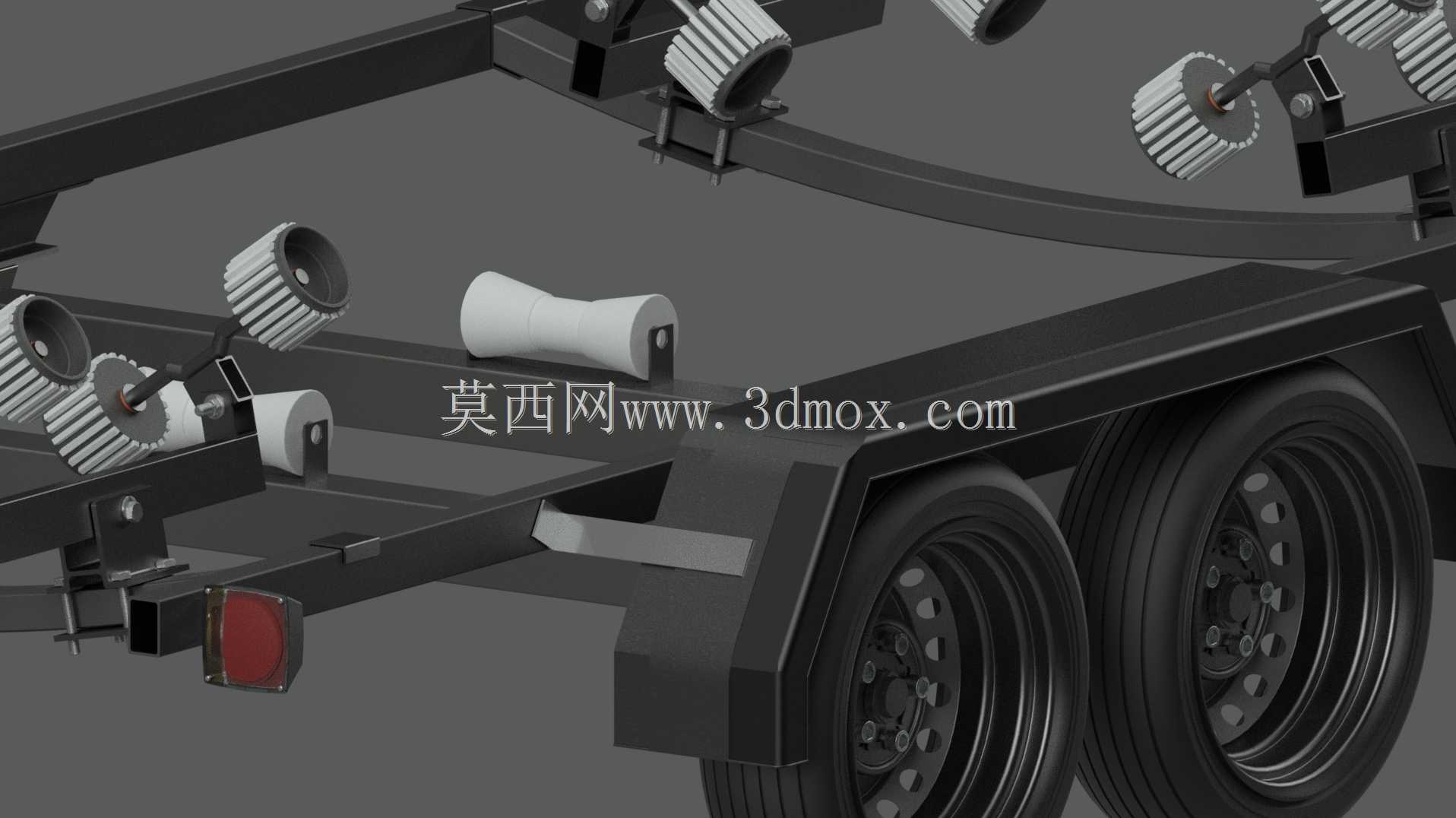

该拖车架主要面向中小型休闲游艇、冲锋舟、小型作业船的陆路转运场景，适配私家车主拖挂出行、游艇俱乐部短途调度、水上运动赛事装备转运等实际使用需求，可直接挂载于符合拖挂资质的乘用车、轻型皮卡后方，完成船舶从存放点到下水点的陆路运输，也可作为船舶临时存放的支撑托架使用，避免船底直接接触地面造成刮蹭损伤。从功能特性来看，该款拖车架采用双轴四轮承载结构，相比单轴拖架拥有更优的承重稳定性，行驶过程中可更好过滤路面颠簸带来的冲击力，避免船体在运输过程中出现移位、磕碰；车架前端设置有拖挂连接机构与手摇绞盘装置，绞盘配套专用牵引带与挂钩，可在船舶上下架时通过手摇动力将船体平稳牵引至托架指定位置，无需额外大型吊装设备配合，单人即可完成小型船舶的装卸操作；车架沿纵向排布多组可调式滚轮与支撑托块，滚轮采用耐磨橡塑材质，既可以降低船体牵引上架时的摩擦阻力，也能通过调整托块位置适配不同船底弧度的船体，贴合船身曲线提供均匀支撑，避免局部应力集中造成船壳变形；车架尾部设置有导向滚轮组，可在船舶倒车下水时起到导向承托作用，防止船尾与车架端部发生硬碰撞，同时车架侧方配套有反光标识与尾灯安装位，满足道路拖挂行驶的安全警示要求。在设计思路上，该拖车架整体采用弯折型钢焊接作为主承载梁，主纵梁沿船体长度方向呈弧形排布，尽可能贴合船底的流线型轮廓，降低整体重心高度，提升拖挂行驶时的抗侧翻能力；轮轴位置经过载荷分配计算，将承载重心合理分布在前后轮轴与拖挂连接点之间，避免拖挂时对前车后轴造成过大下压力，也能减少行驶过程中的摆尾风险；所有与船体接触的支撑部件均采用非金属软质接触面设计，避免刮伤船身的玻璃钢或金属涂层。从安装边界与尺寸适配来看，该拖车架整体宽度符合常规道路通行的拖挂设备限宽要求，拖挂连接头采用通用尺寸的球头连接结构，可适配市面上绝大多数民用拖挂车辆的后拖钩接口；轮距设置匹配常规小型拖挂车的轮胎规格，预留有足够的刹车系统安装空间，可根据使用需求加装惯性刹车装置；车架上的所有支撑滚轮、托块均预留了长条形调节安装孔，可在一定范围内调整横向、纵向位置，适配长度在五米到六米五区间、不同船型宽度的中小型船舶使用，无需对车架主体进行焊接改造即可完成适配调整。
