双级圆柱斜齿轮减速箱结构设计

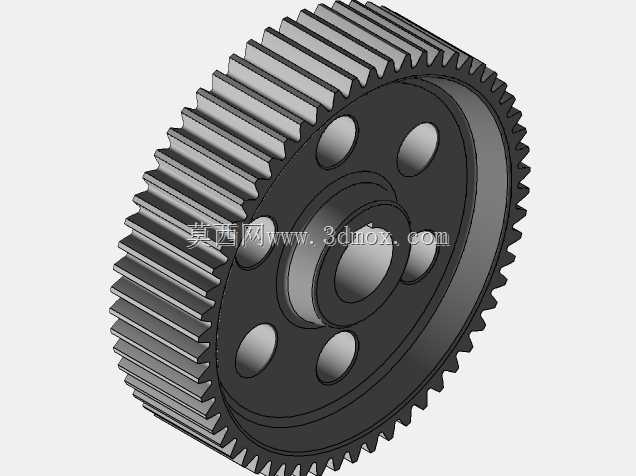

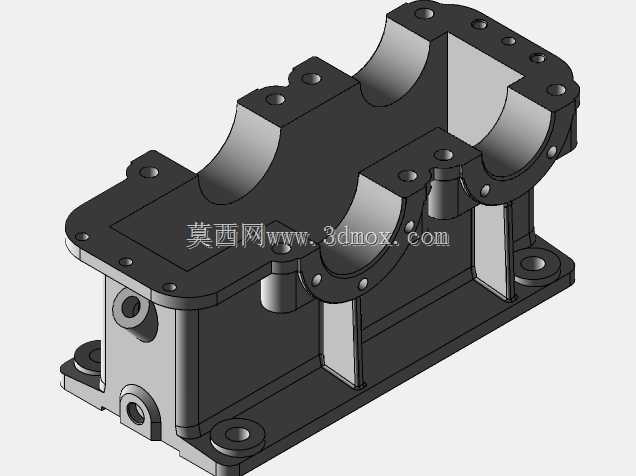

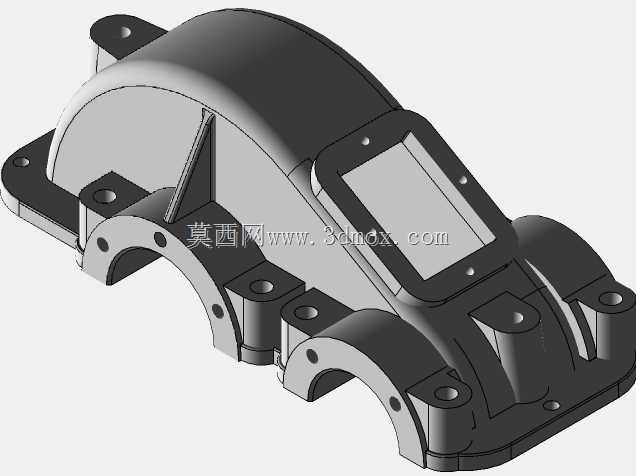

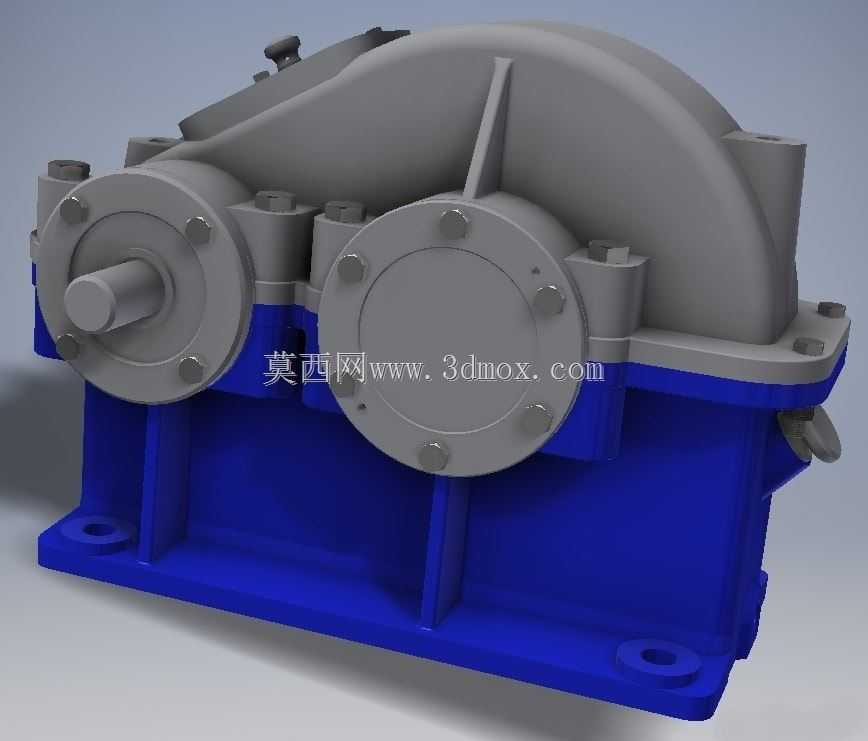

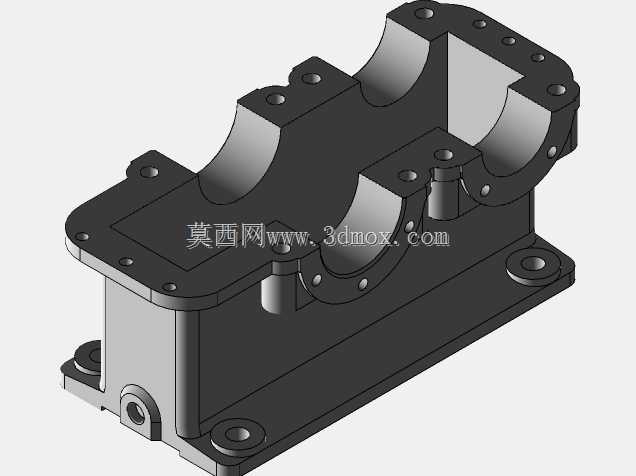

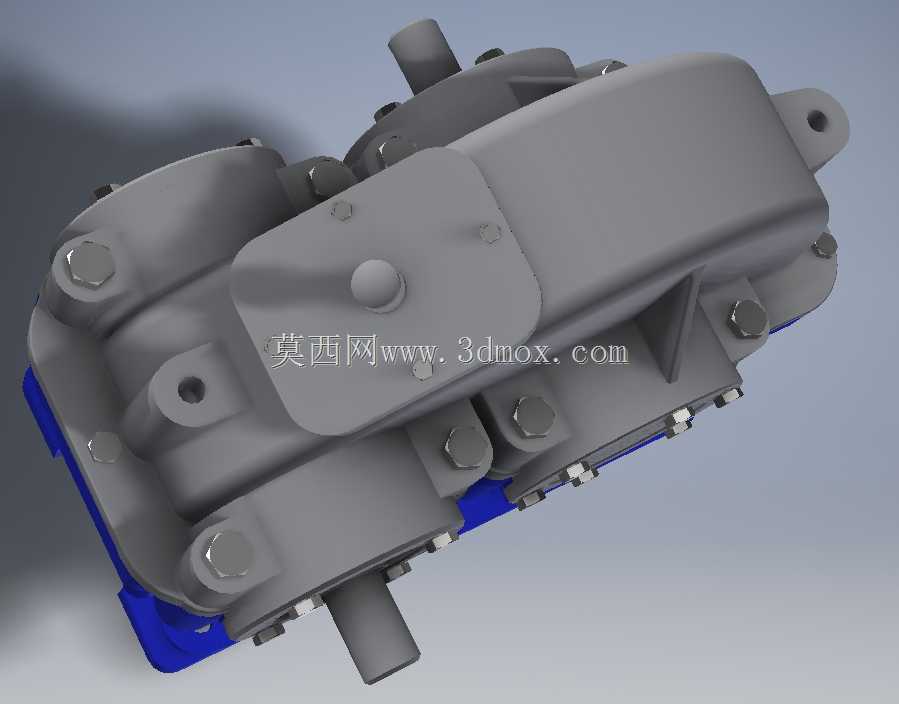

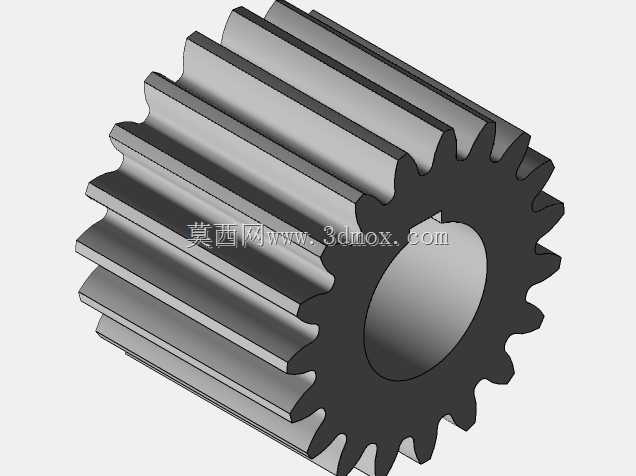

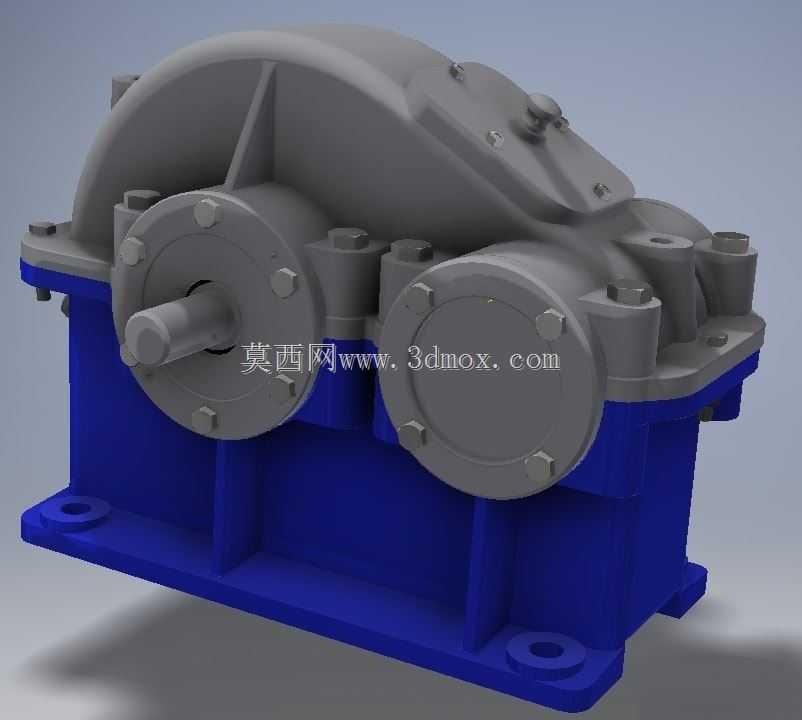

这款双级圆柱齿轮减速箱是工业传动系统中应用极为广泛的动力传递部件，主要适配原动机与工作机之间的转速匹配、扭矩放大需求，在输送生产线、轻工包装设备、小型起重装置、农用加工机械等场景中承担核心传动功能，能够将电机输出的高转速低扭矩动力，经过两级齿轮啮合减速后，转换为低转速大扭矩的输出动力，满足工作端的负载运行要求。从结构设计来看，该减速箱采用上下剖分式箱体结构，下箱体为整体铸铁材质的承载基座，底部设置带安装孔的支撑脚，能够通过螺栓直接固定在设备安装机架上，安装边界规整，支撑脚的孔位间距经过适配性设计，可兼容多数常规工业设备的安装基面尺寸，无需额外制作过渡转接板即可完成装配。上箱体为箱盖结构，与下箱体通过沿结合面布置的螺栓实现紧固连接，结合面经过精密铣削加工，保证装配后的密封性能，避免箱体内润滑油出现渗漏问题，箱盖顶部设置有透气塞与观察孔结构，能够平衡箱体内外气压差，同时方便日常运维时观察内部齿轮的啮合与润滑状态。传动部分采用两级斜齿轮啮合结构，输入轴与输出轴平行布置，轴端通过端盖实现轴向定位，端盖与箱体之间设置密封件，阻挡外界粉尘杂质进入箱体内部，同时防止润滑油外泄。齿轮参数经过匹配计算，能够实现稳定的传动比输出，传动过程中振动小、噪音低，斜齿轮的啮合重合度更高，相比直齿轮传动能够承受更大的负载冲击，运行平稳性更优。箱体侧面设置有油位观察与放油结构，方便日常维护时检查润滑油液位，更换润滑油时可快速排空旧油。输入输出轴的轴伸尺寸按照通用传动接口标准设计，可直接通过联轴器、带轮等部件与原动机、工作负载连接，适配性强。整体结构紧凑，在保证传动强度的前提下尽可能缩小了外形体积，能够在安装空间有限的设备场景中完成布置，箱体的加强筋结构沿受力方向布置，既提升了箱体的整体刚性，避免重载运行时箱体出现形变影响齿轮啮合精度，又不会过度增加箱体的整体重量，兼顾了结构强度与轻量化的设计需求。
