单级斜齿轮减速装置结构设计方案

这款单级斜齿轮减速装置，主要应用在中小功率的工业传动场景中，覆盖轻工生产线输送、小型农机动力传递、普通机床进给传动、自动化输送线驱动等多个对传动平稳性有要求的领域，作为动力源与执行机构之间的核心传动衔接部件，它的核心作用是将原动机输出的高转速低扭矩动力，转化为适配工作端需求的低转速大扭矩动力，同时匹配两端的安装接口，保障动力传递过程的稳定性与可靠性。

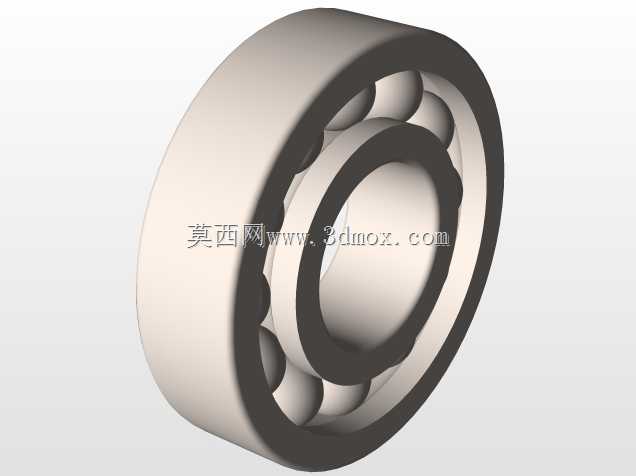

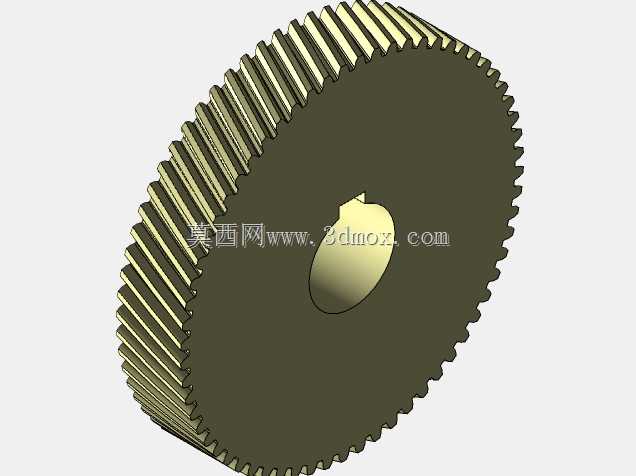

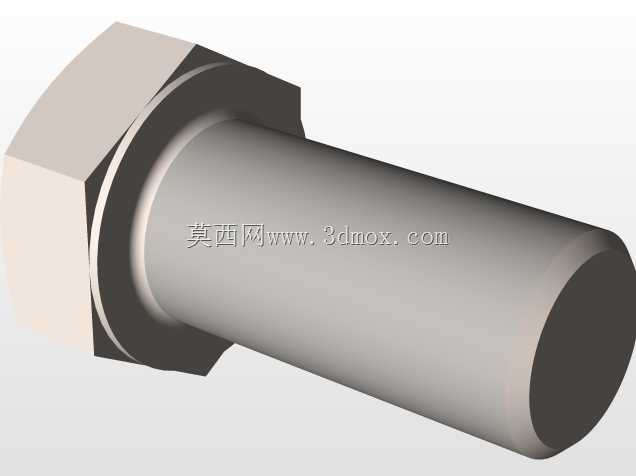

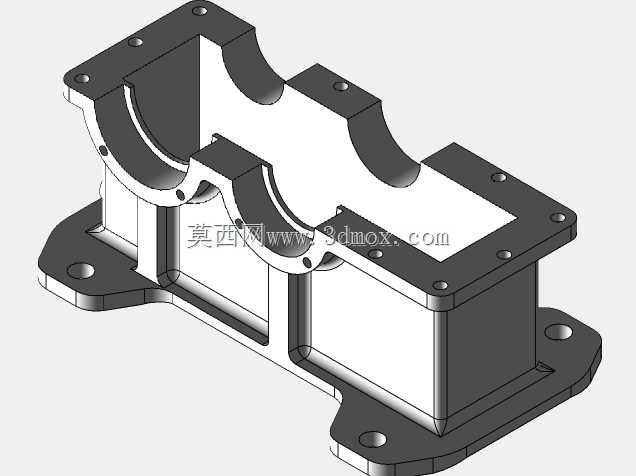

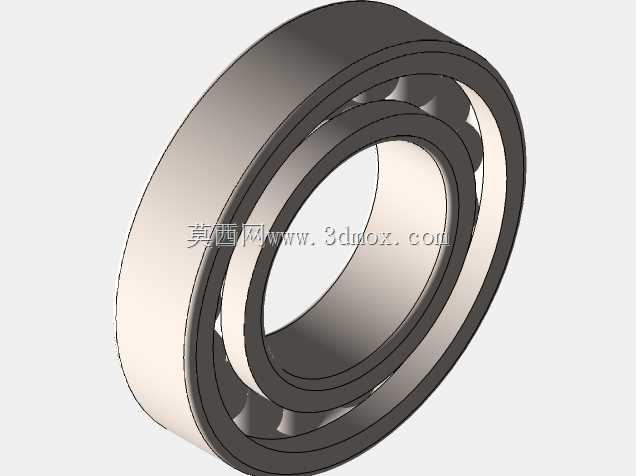

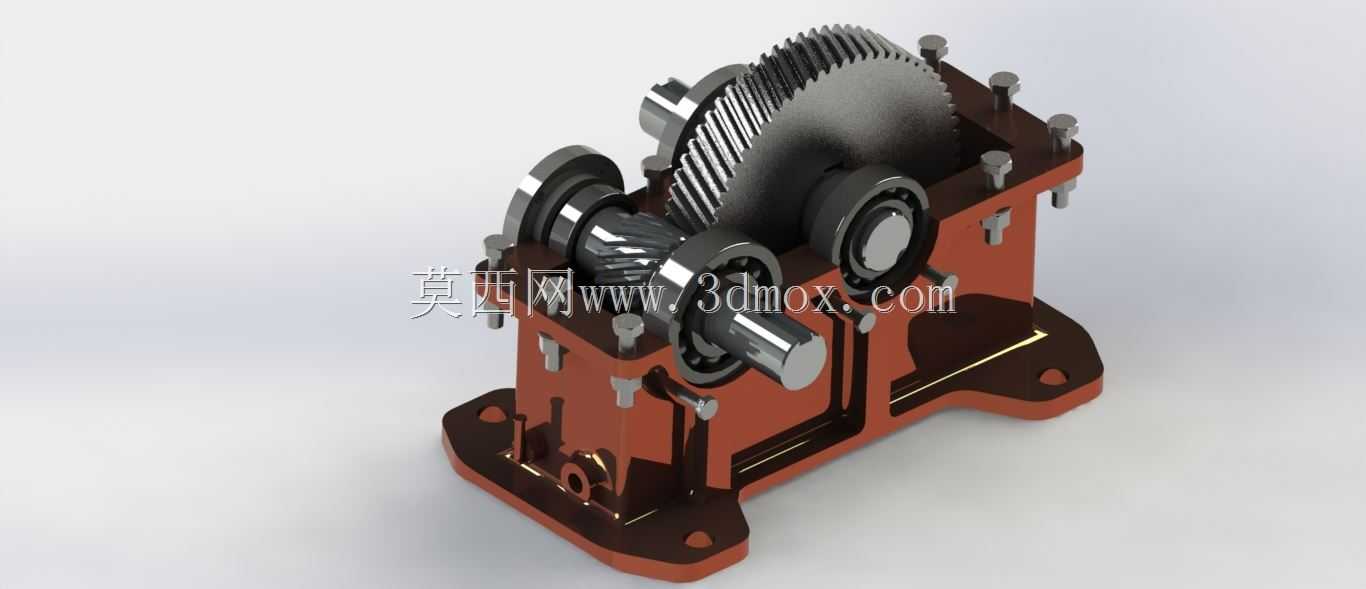

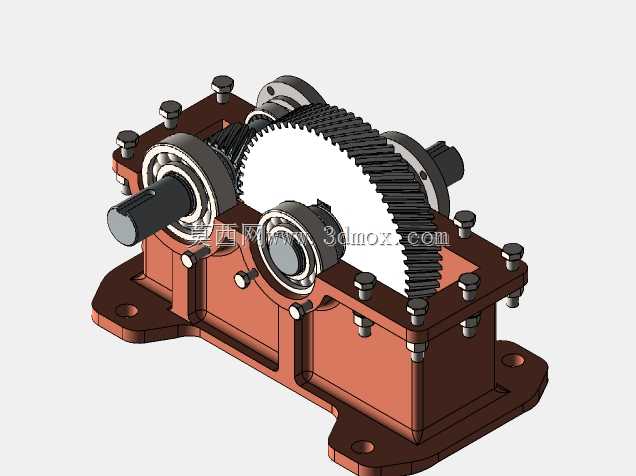

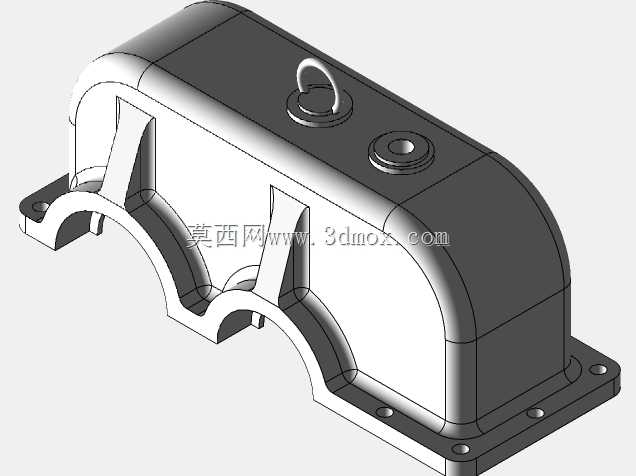

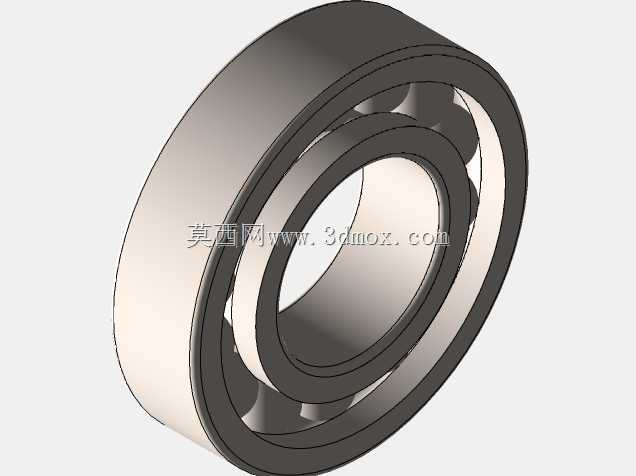

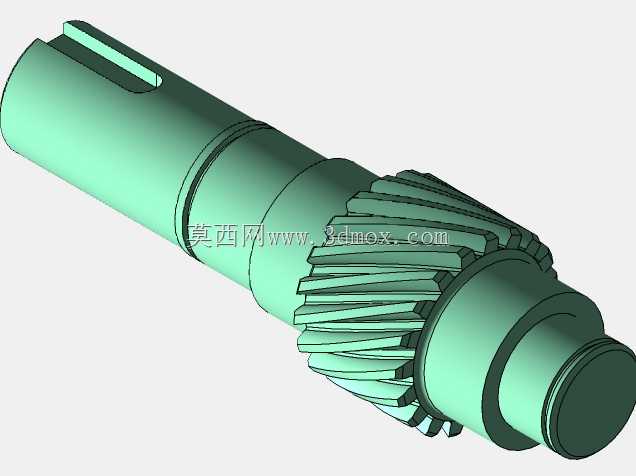

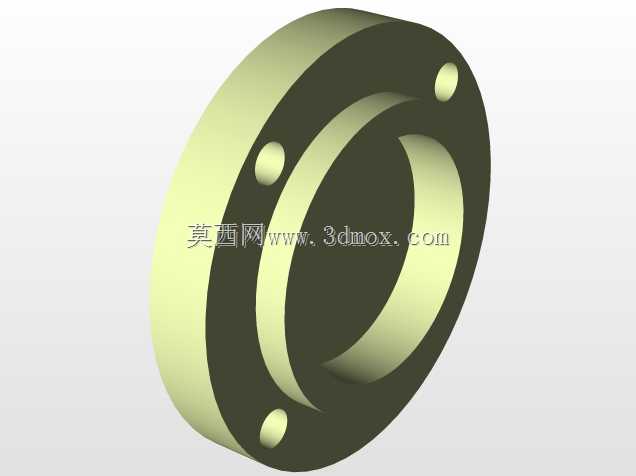

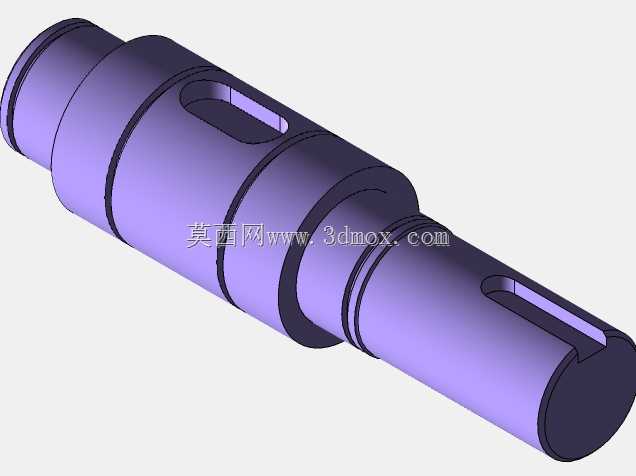

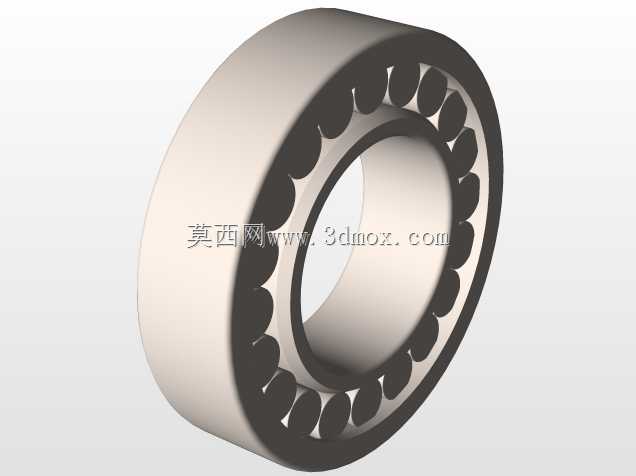

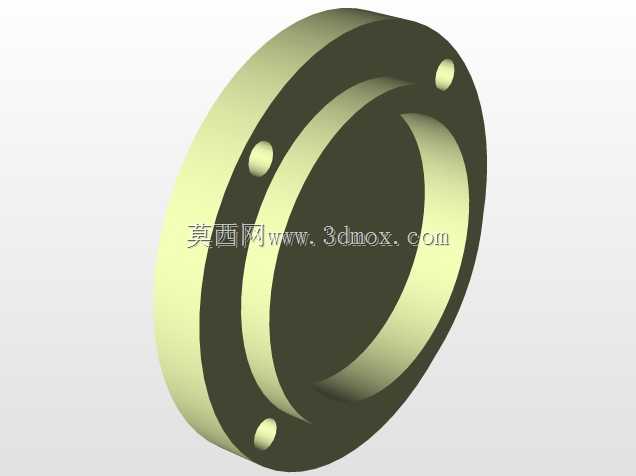

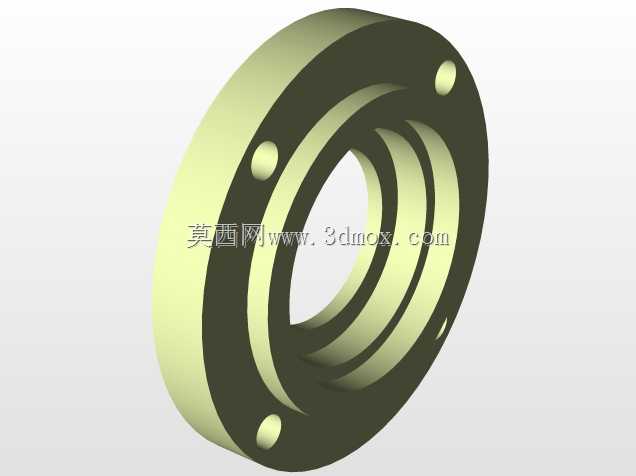

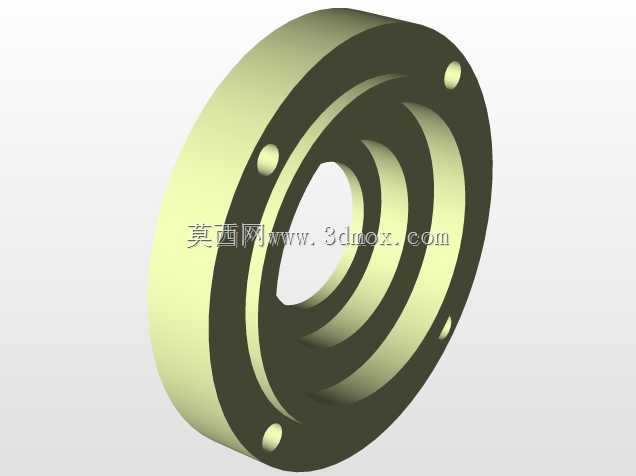

在功能特性上，这款减速装置采用斜齿圆柱齿轮作为核心传动副，相比直齿齿轮传动，斜齿轮啮合过程是逐步进入与脱离啮合的，重合度更高，传动过程的冲击、振动与噪音都明显更低，承载能力也更强，能够适配中等冲击载荷的工作场景。箱体采用剖分式结构设计，上下箱通过定位销定位、螺栓紧固，既方便内部齿轮、轴系、轴承的装配与后期维护检修，也能保证箱体整体的刚性，承受传动过程中产生的径向与轴向载荷。输入轴与输出轴均采用阶梯轴设计，轴肩定位配合轴承、轴套实现轴上零件的轴向固定，轴承选用深沟球轴承搭配角接触结构的组合，既可以承受齿轮啮合产生的径向力，也能平衡斜齿轮传动带来的轴向力，避免轴系出现窜动。端盖采用凸缘式结构，配合密封毡圈实现轴伸处的密封，防止箱体内部润滑油泄漏，同时阻挡外界粉尘、碎屑进入箱体内部，保障内部传动副的润滑环境稳定。

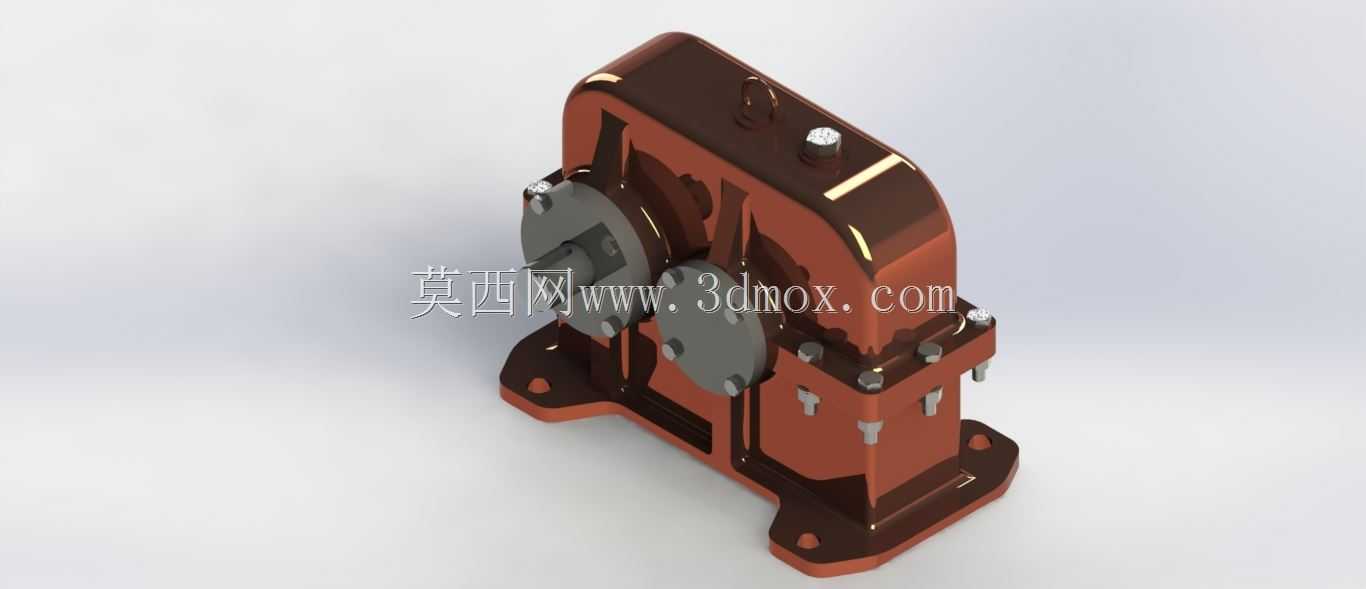

设计过程中，首先根据目标场景的传动比、额定输入功率、载荷特性完成核心参数的匹配计算，确定斜齿轮的模数、齿数、螺旋角、齿宽等核心参数，保证齿轮接触强度与弯曲强度满足长期满载运行的需求；随后完成轴系的结构设计与强度校核，根据轴上零件的安装顺序确定各轴段的直径与长度，预留轴承、齿轮、密封件的安装位置，同时校核轴的疲劳强度与临界转速，避免运行过程中出现共振或变形过大的问题。箱体设计时充分考虑安装边界与外形尺寸的平衡，底座设置带安装孔的支撑脚，安装孔的孔距按照通用安装标准设计，能够适配多数常规设备的安装基座尺寸，输入、输出轴的轴伸长度与直径按照通用接口尺寸设计，可直接搭配标准联轴器与原动机、工作端连接，无需额外定制转接件。箱体顶部设置透气塞安装位，平衡箱体内部因温度变化产生的压力差，侧面设置油位观察与放油螺塞位置，方便日常维护时检查油位、更换润滑油，整体外形紧凑，在保证内部零件有足够安装与运转空间的前提下，尽可能缩小整体体积，减少设备安装时占用的空间，同时箱体外部设置加强筋结构，在不增加过多壁厚的前提下提升箱体的刚性，避免受力后出现变形影响齿轮啮合精度。
