工业管道旋风分离过滤组合装置

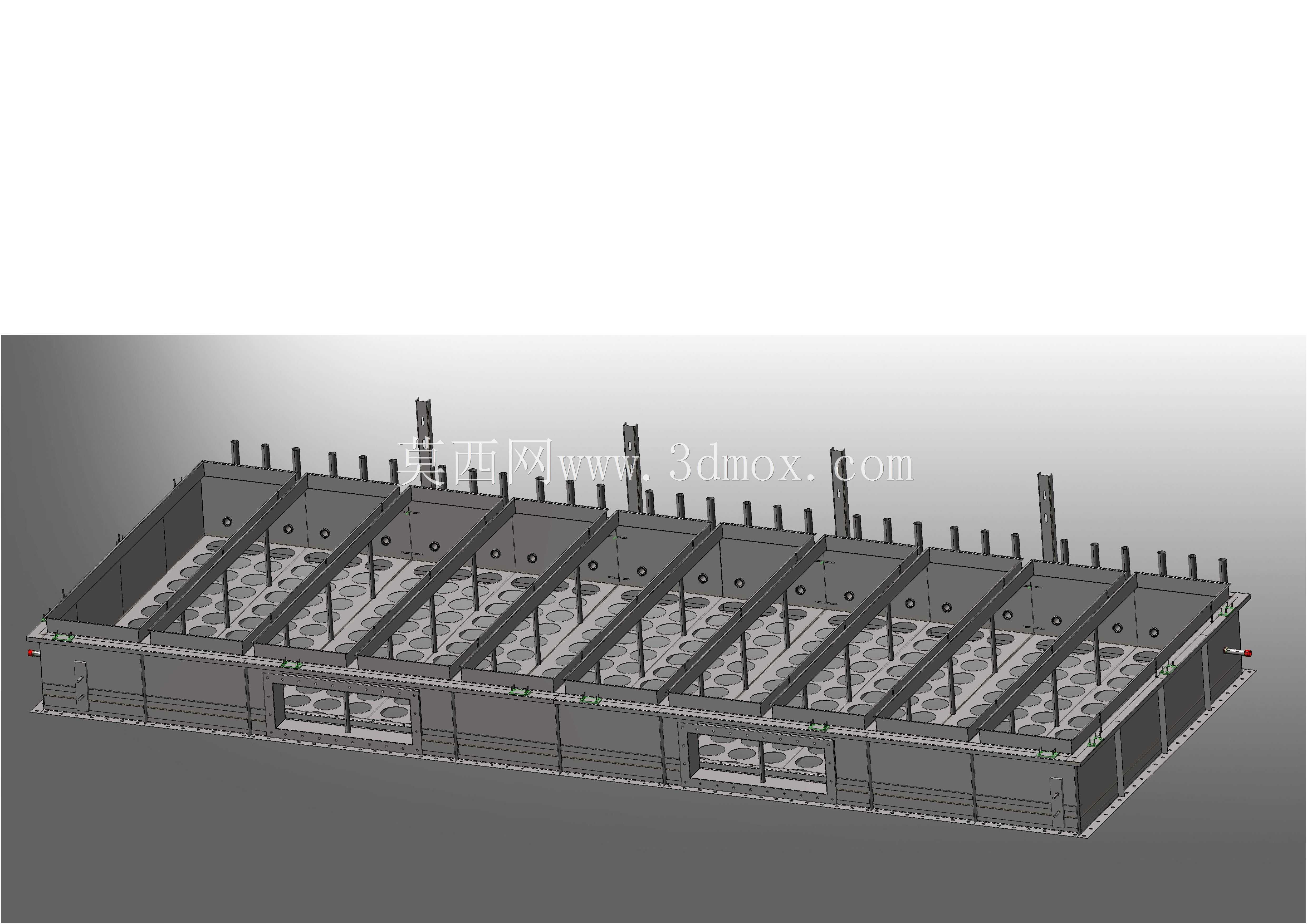

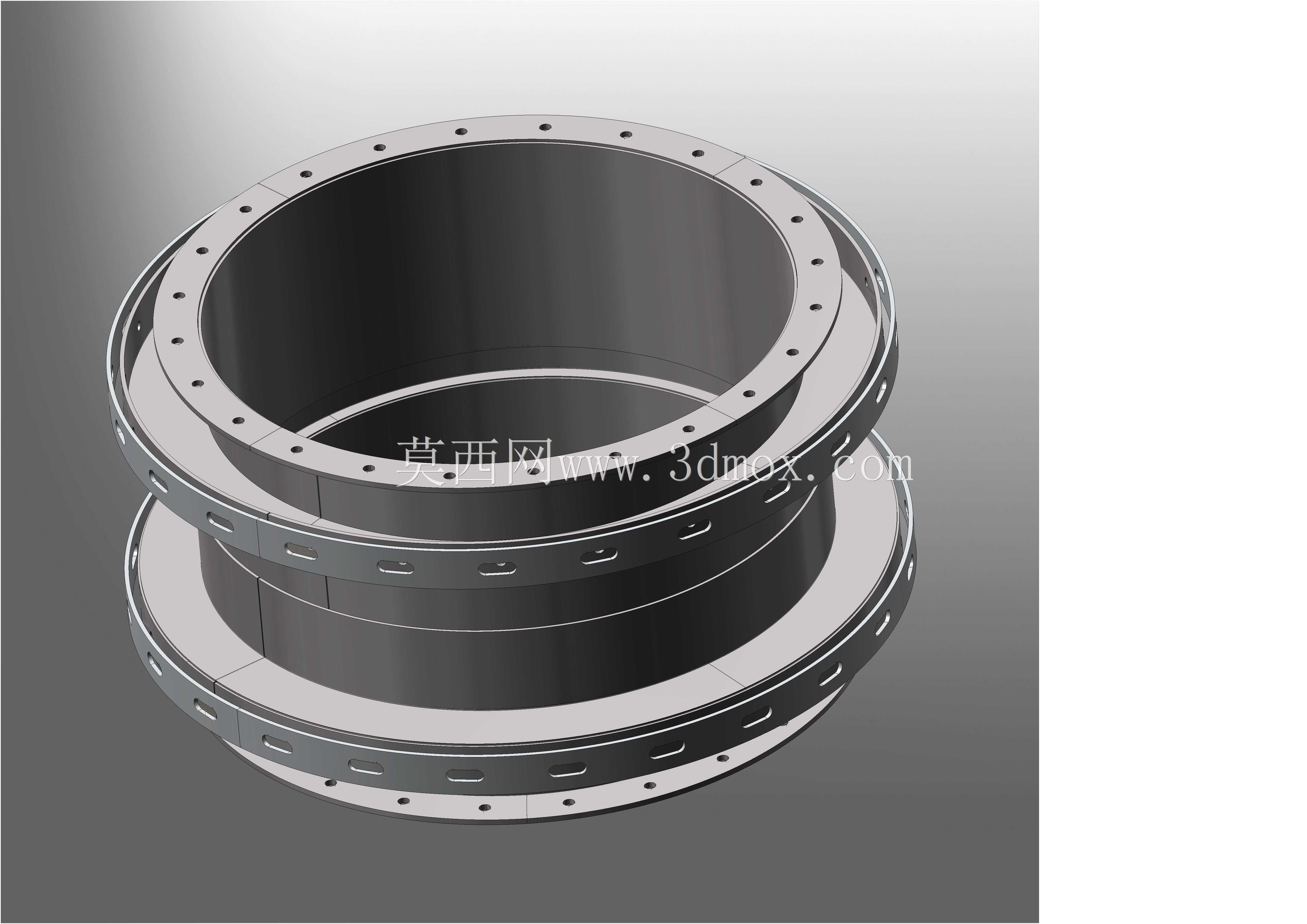

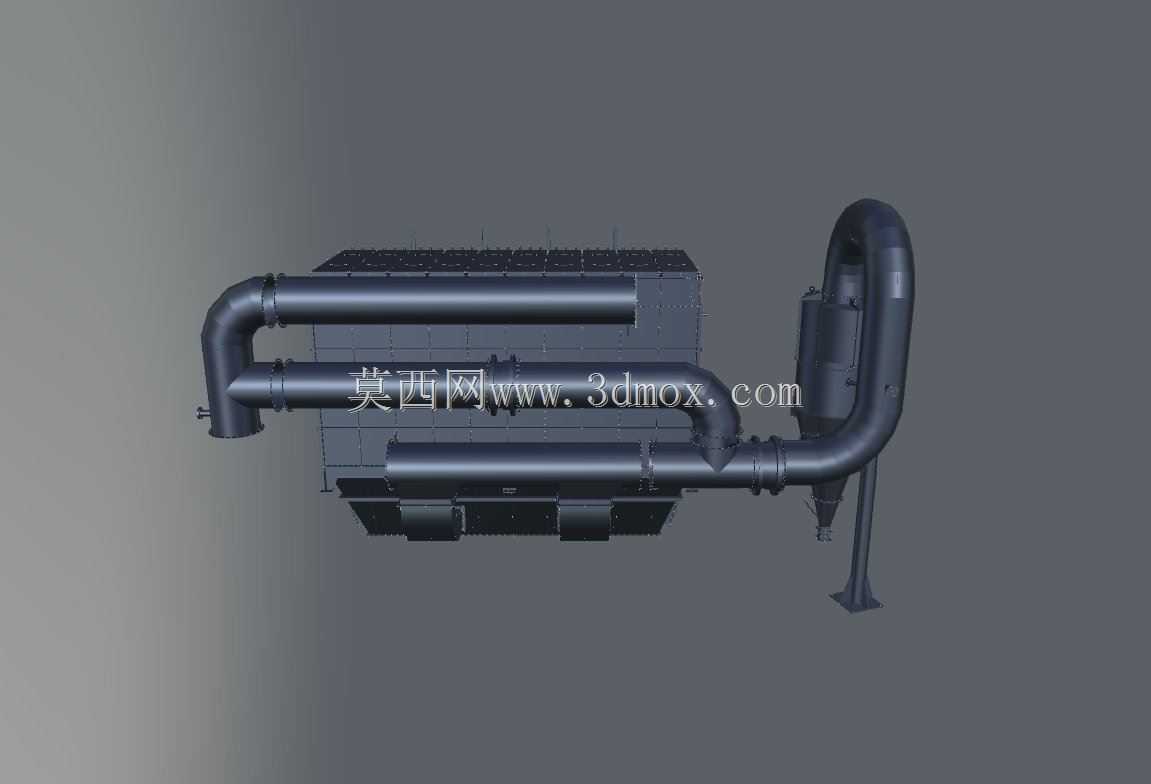

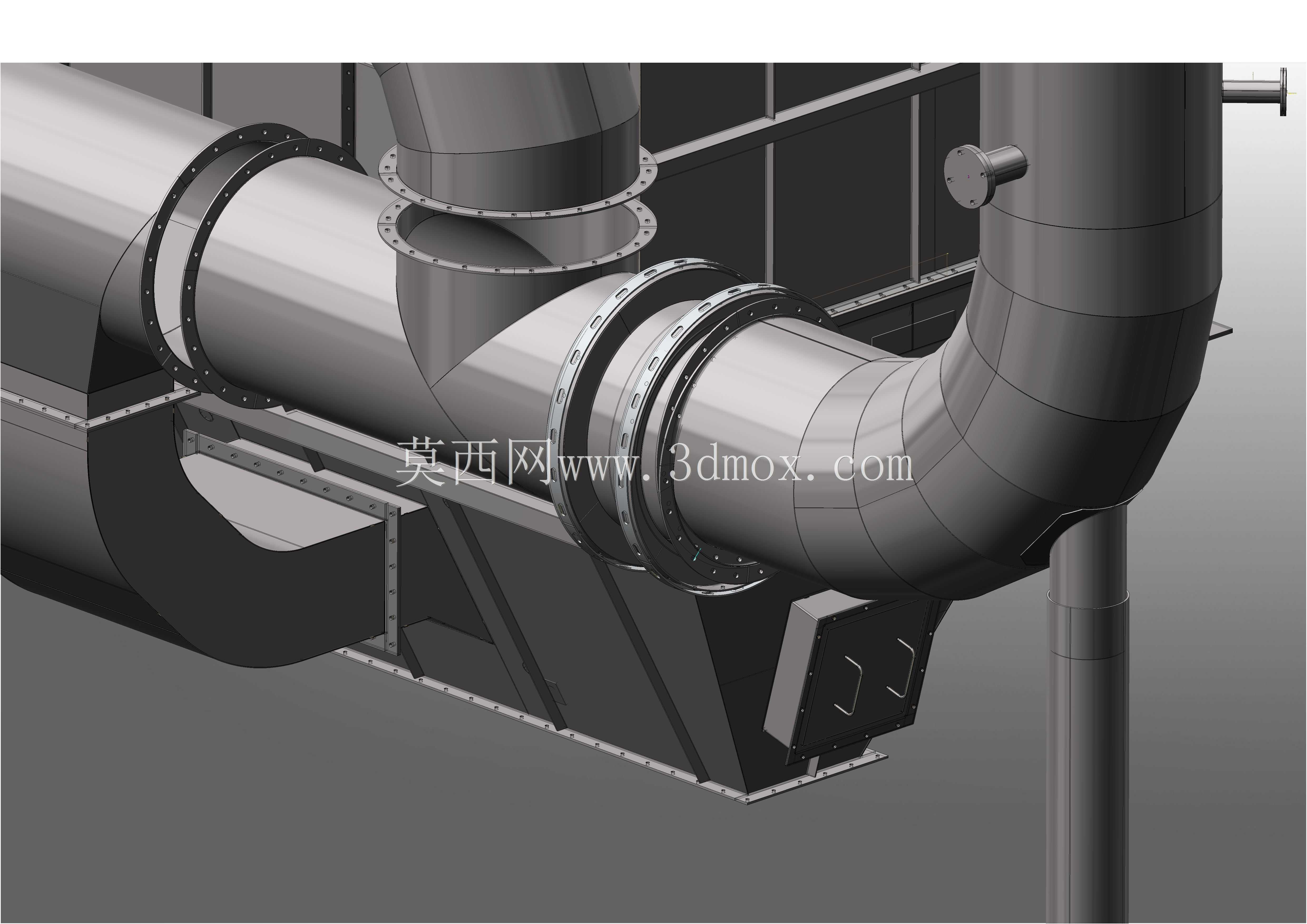

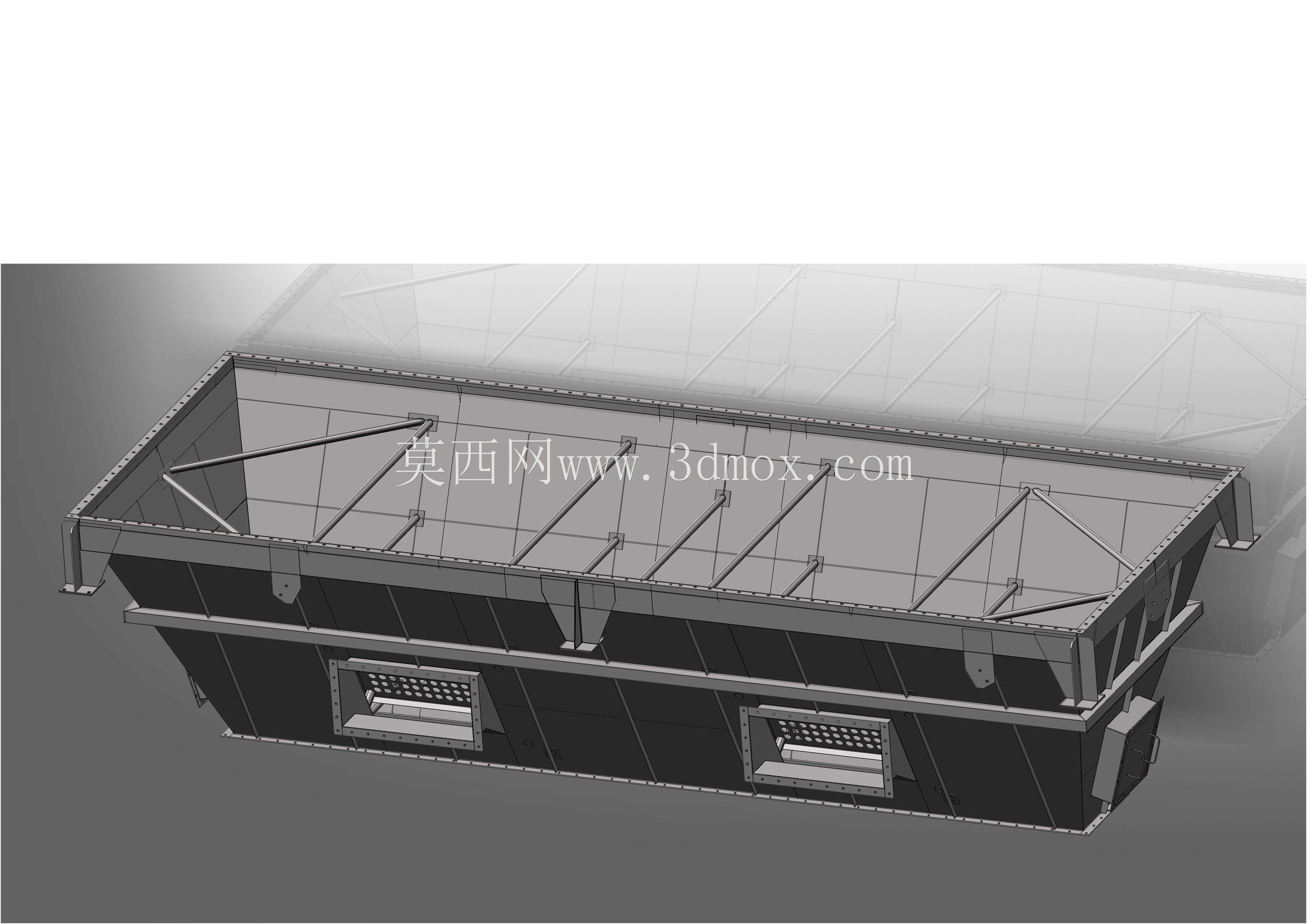

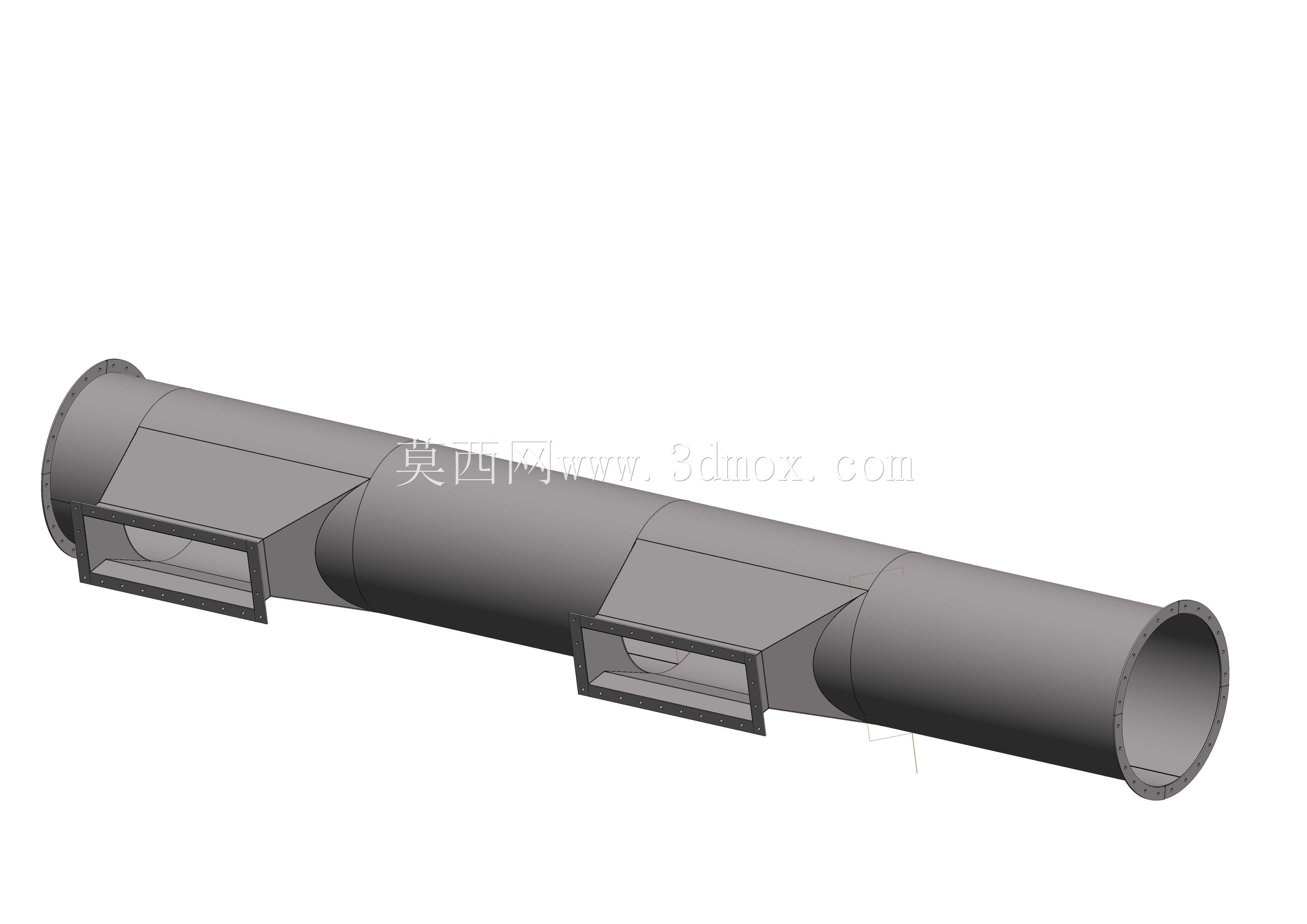

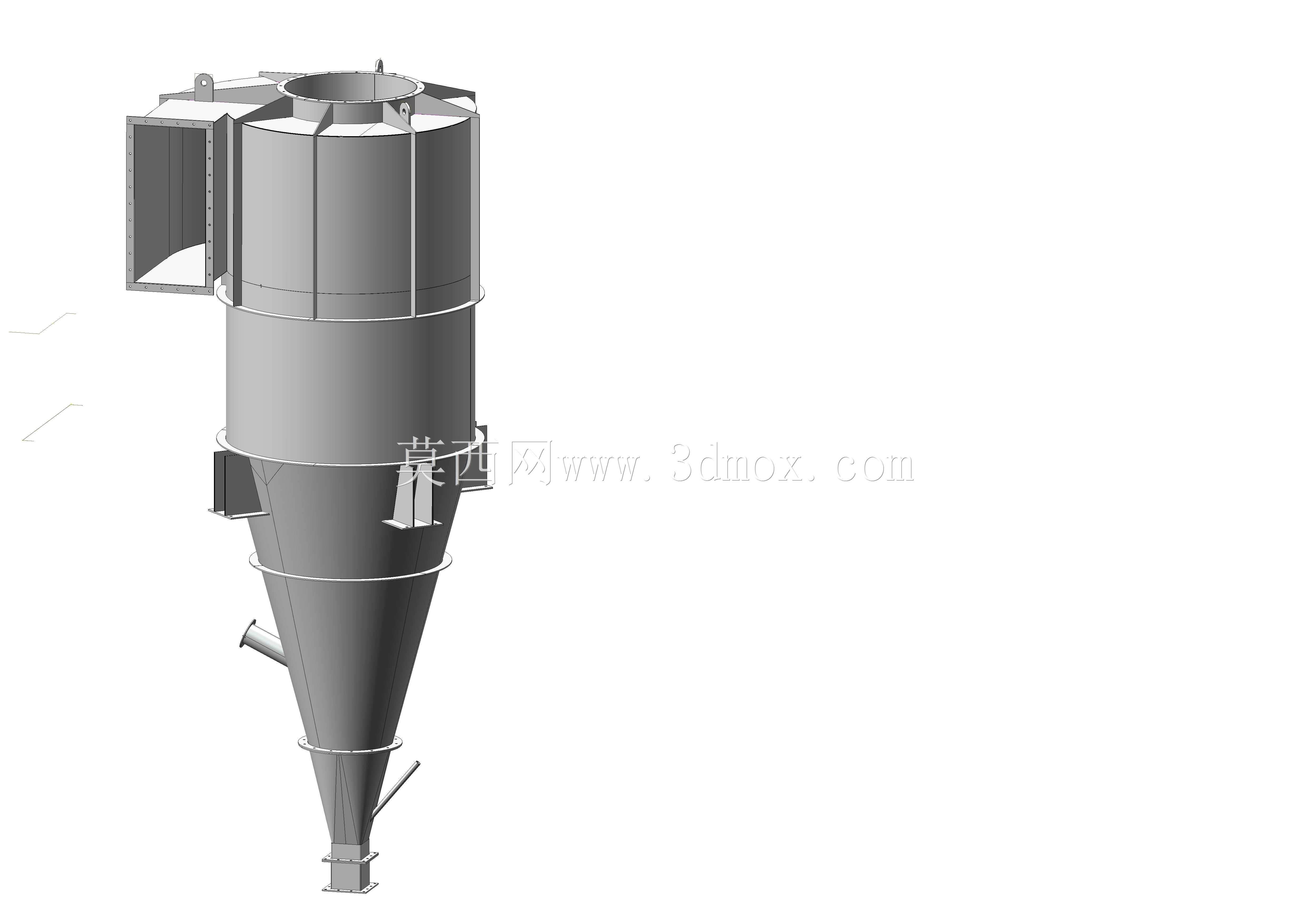

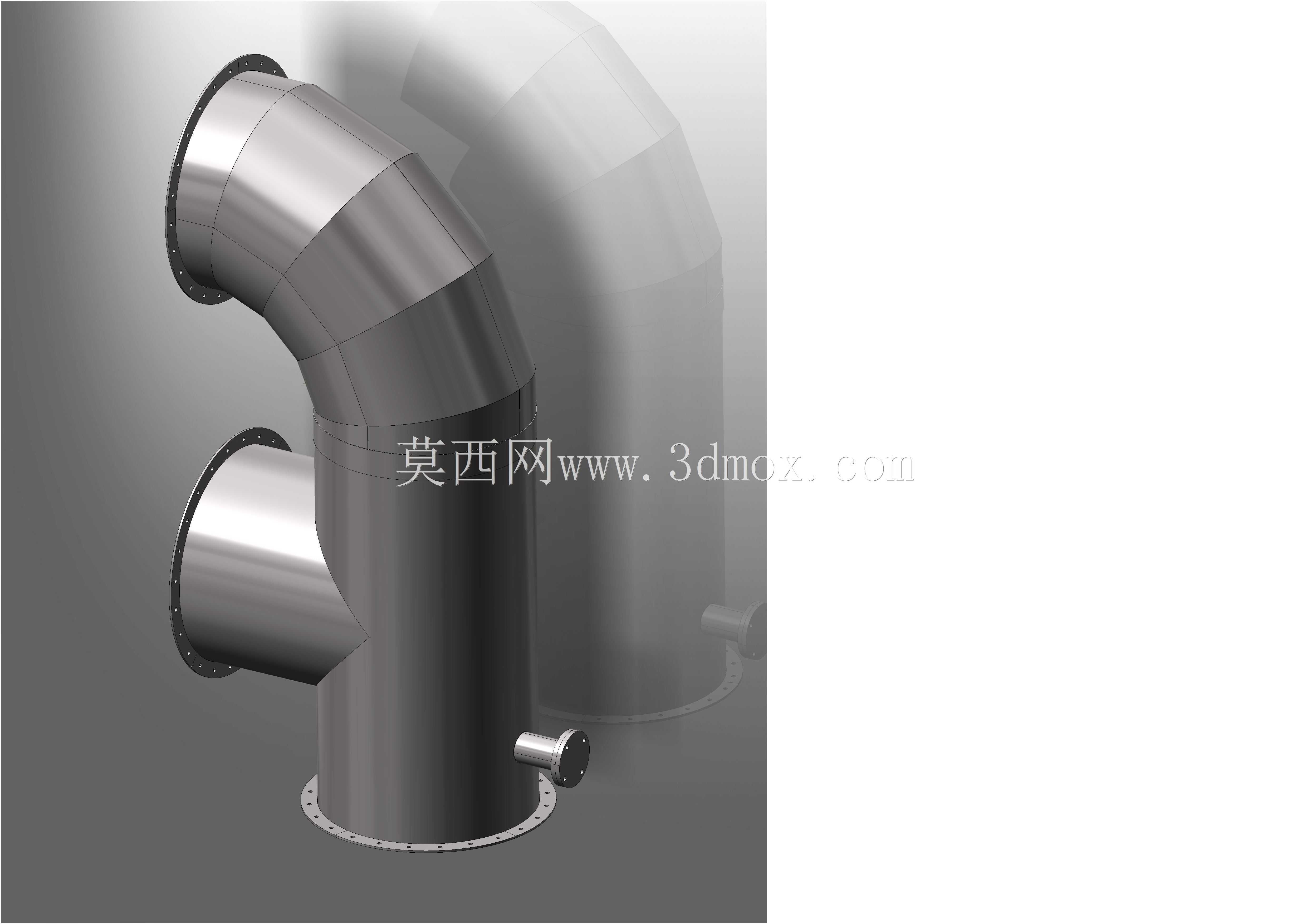

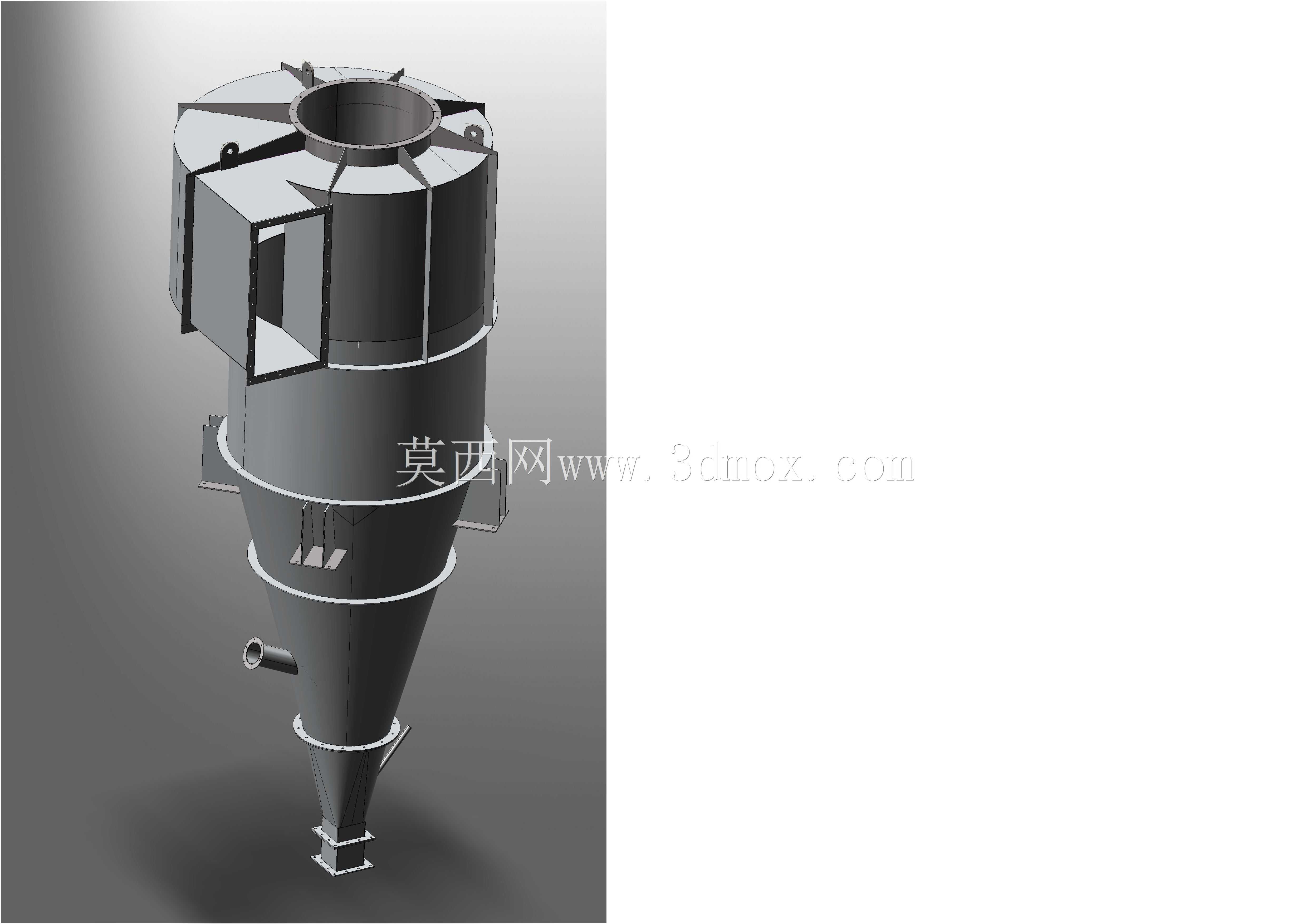

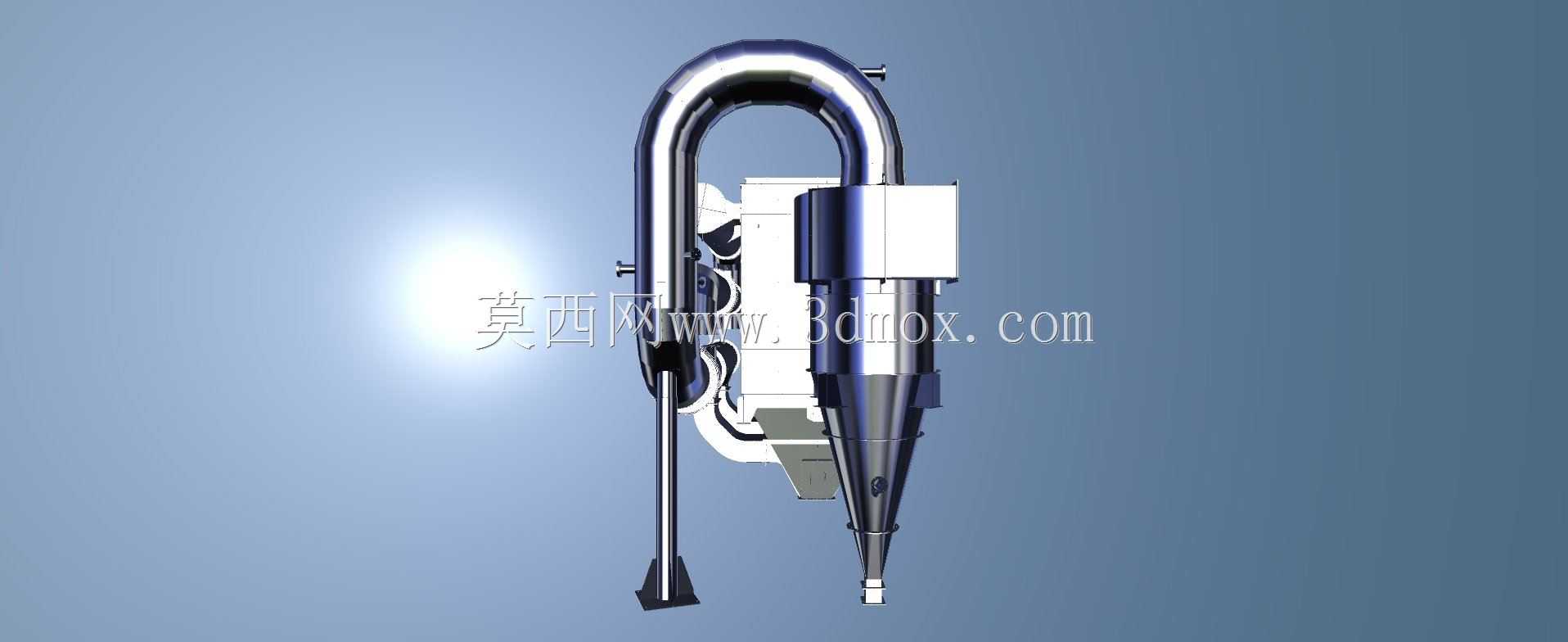

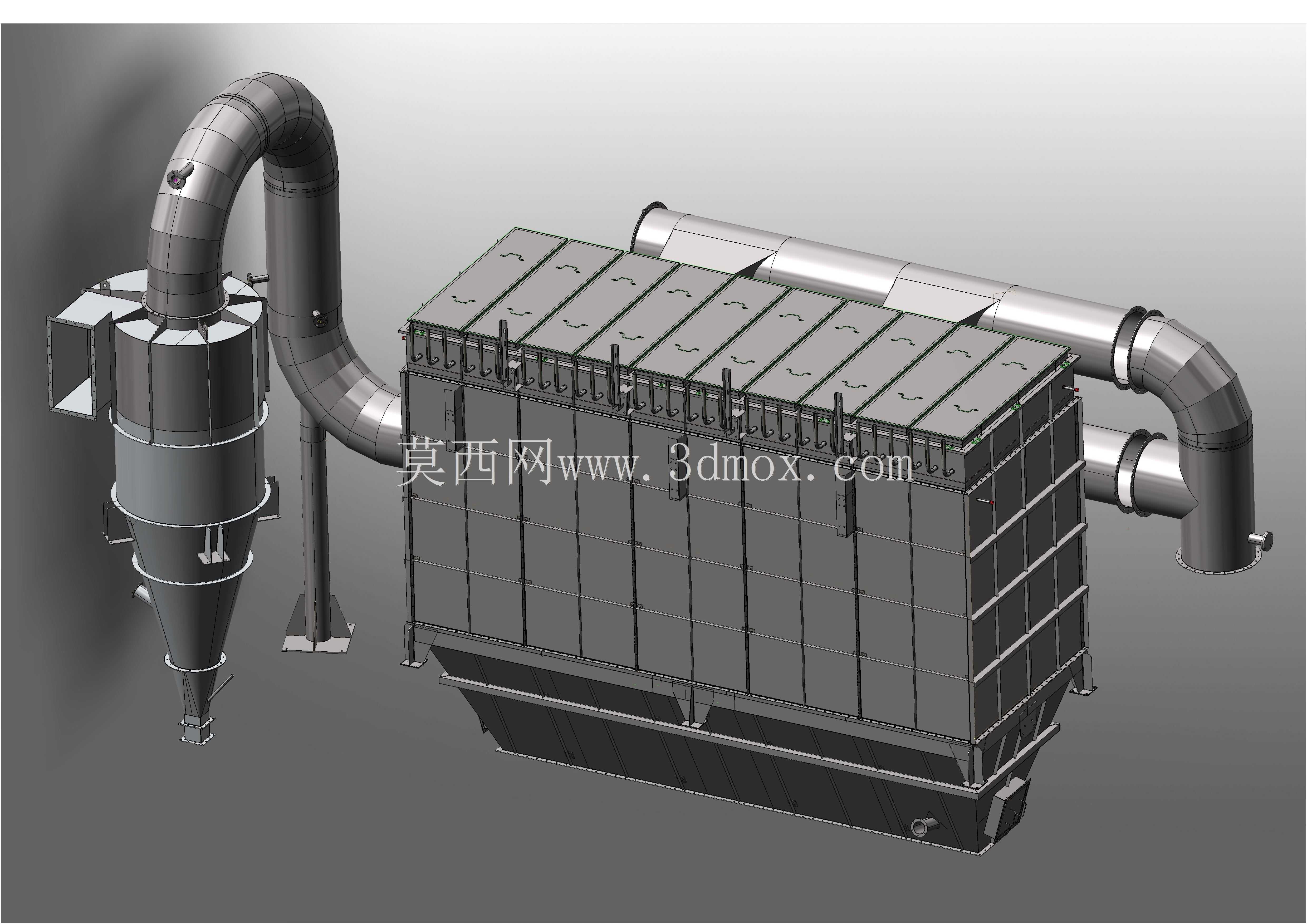

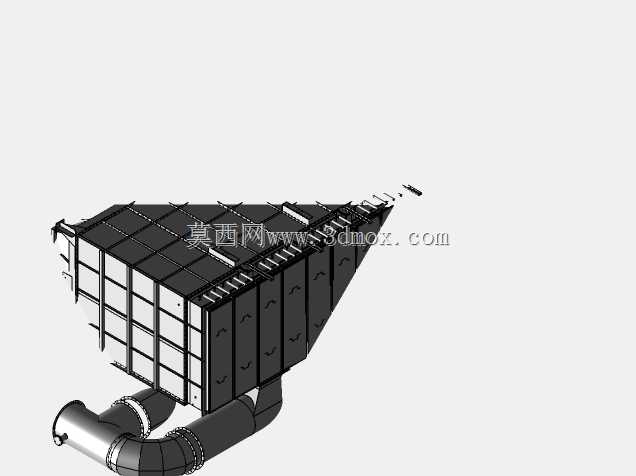

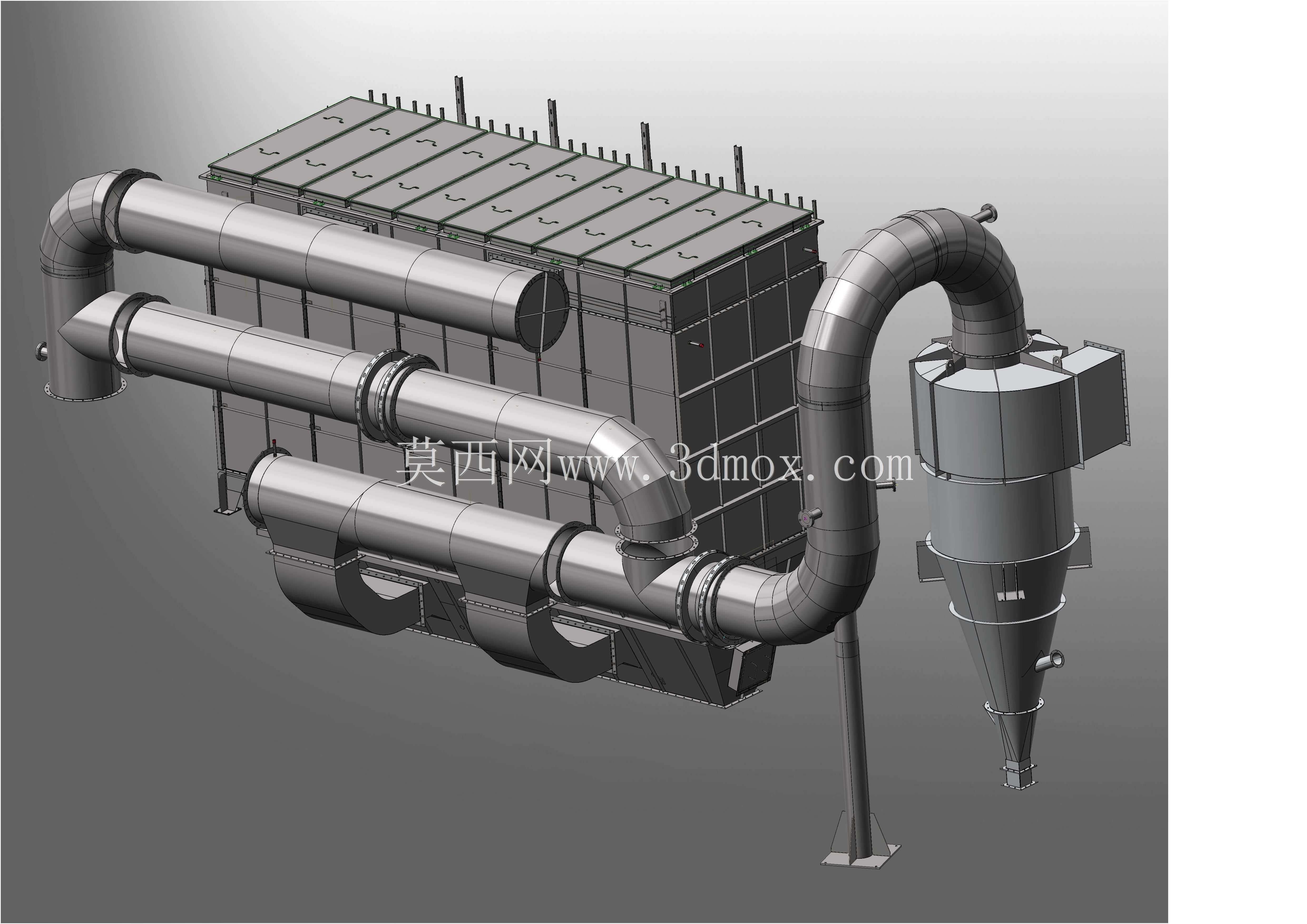

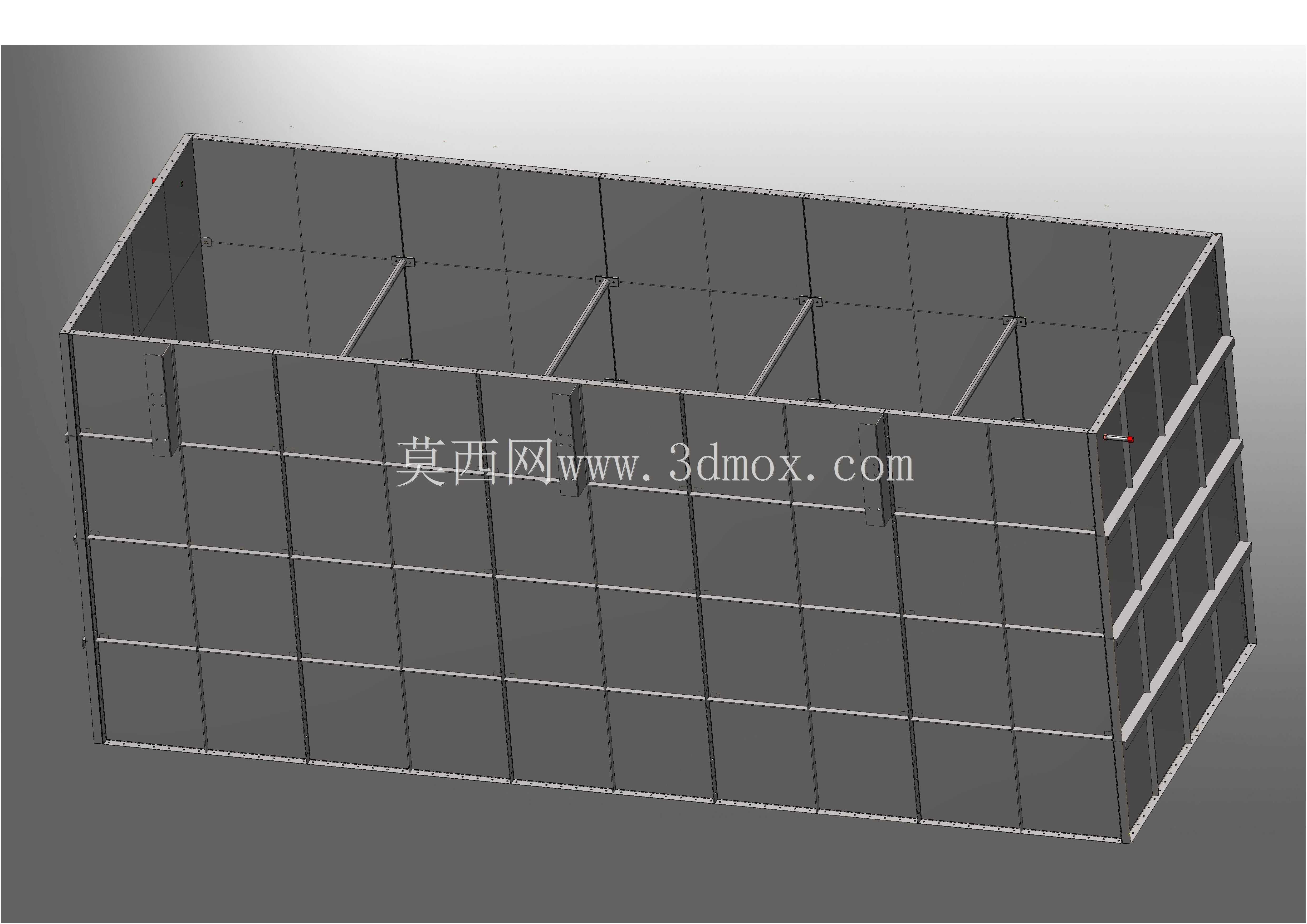

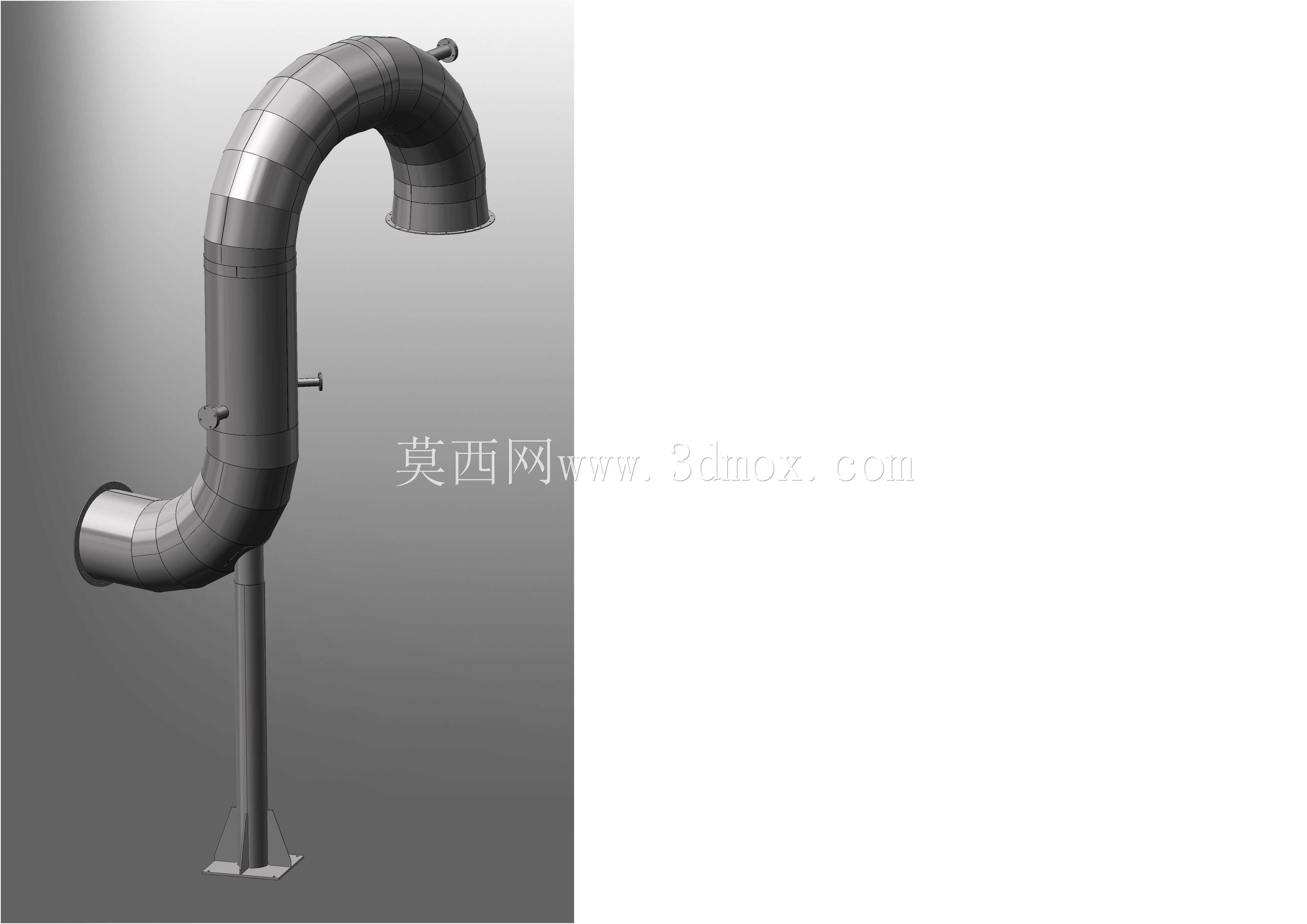

该套组合式过滤分离装置主要应用于工业生产中的含尘废气处理、粉体物料气力输送分选场景，常见于生物质加工、粮食仓储转运、建材粉体生产、化工粉料制备等作业环节，可串联接入生产车间的排风管路或物料输送管路，完成气流中固体颗粒的分级捕集与气固分离作业，避免含尘气流直接排放造成的环境污染，同时也可回收气流中携带的有价粉体物料，减少生产过程中的原料损耗。整套装置采用模块化组合设计思路，前端通过大口径变径弯管接入来料管路，气流首先进入旋风分离单元，利用离心沉降原理将气流中粒径较大的固体颗粒沿器壁旋流沉降至下部锥斗收集，完成第一级粗分离；经过粗分离的气流随后通过横向并联布置的多组过滤仓室，仓室内置过滤元件对气流中残留的细粒径粉尘进行拦截捕集，净化后的气流最终通过顶部的排气通道汇总排出，实现达标排放或洁净气体回用。在结构设计上，整套装置充分考虑现场安装的空间适配性，旋风分离单元采用立式锥底结构，底部设置独立支撑立柱，可直接固定于车间地面，安装时需预留锥斗下部卸料空间，便于定期排出收集的粉料；多组过滤仓采用卧式并排拼接结构，侧面通过法兰接口与连接管道对接，管道转弯处采用大曲率半径弯管，降低气流输送过程中的阻力损耗，同时减少粉料在管道拐角处的堆积堵塞风险。各管路接口均采用标准法兰连接形式，可根据现场实际管路走向调整对接角度，适配不同厂房的管路布局需求；装置整体的安装边界需预留侧面检修通道，便于后期对过滤仓内部元件进行更换维护，同时顶部排气段需对接后续排风或引风设备，保证整套系统的气流运行压力稳定。整套装置的结构设计兼顾了分离效率与运行阻力的平衡，通过旋风分离与过滤拦截的两级组合，既可以处理高浓度含尘气流，又能保证最终的净化精度，避免单一过滤设备在高粉尘浓度下出现滤件过快堵塞的问题，有效降低设备运行过程中的维护频次。
