工业级大型袋式空气过滤除尘装置

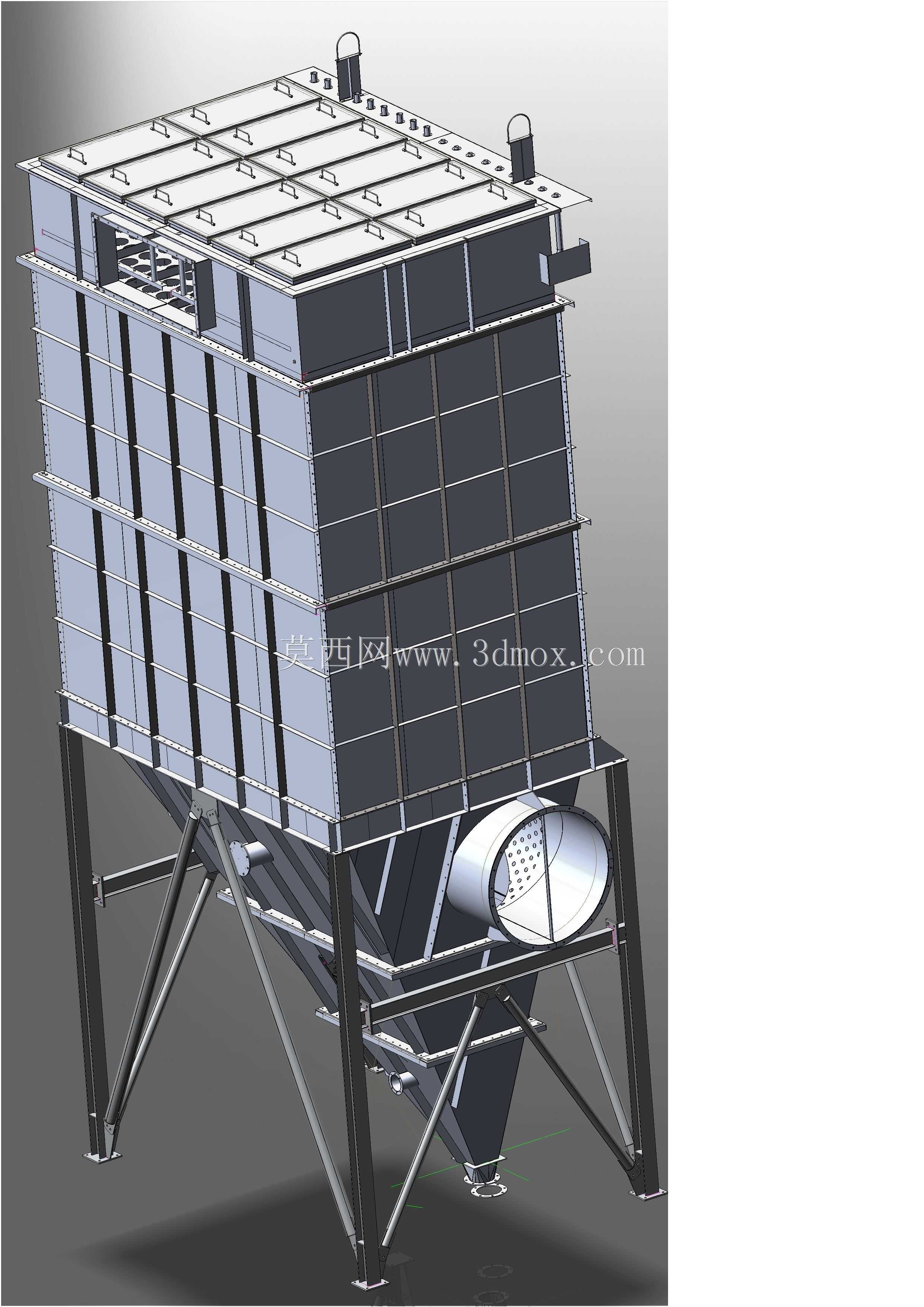

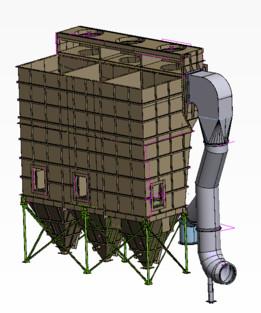

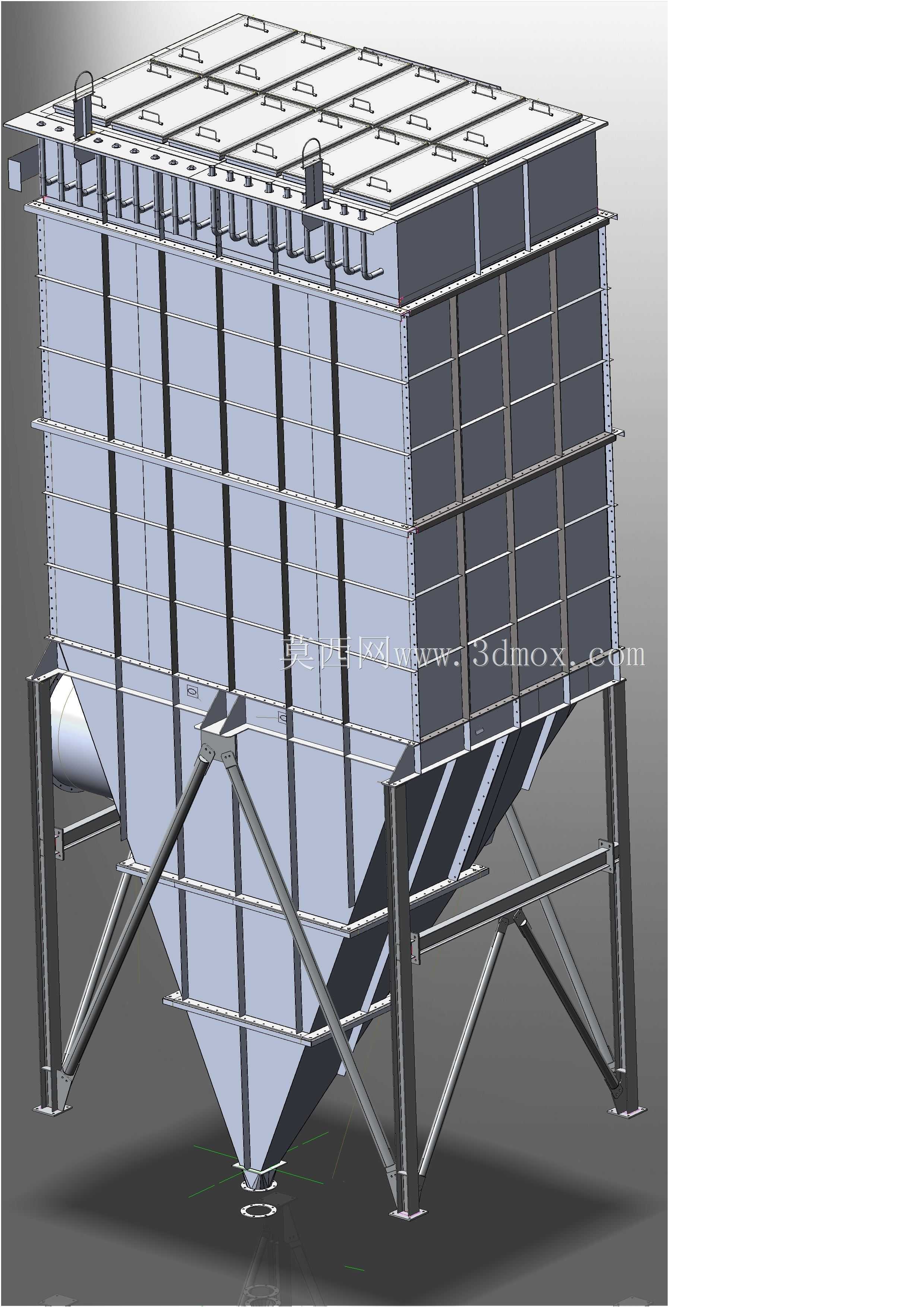

该设备为工业场景专用的大型过滤除尘装置，主要应用于冶金、建材、木工、化工、粮食加工等存在大量粉尘废气排放的生产车间，可有效捕集生产过程中产生的悬浮干性粉尘，避免粉尘扩散造成车间环境恶化、职业健康隐患以及大气污染物超标排放问题，是工业废气粉尘治理环节的核心处理设备。设备整体采用上箱体、中箱体、下灰斗三段式结构设计，上部为净气腔与喷吹清灰机构安装区域，中部为过滤腔室，内部可布置多组过滤滤袋，含尘气体从设备侧部的进风管道进入后，经气流均布装置导流进入中箱体，大颗粒粉尘在重力作用下直接沉降进入下部锥形料斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，净化后的气体透过滤袋进入上部净气腔，经汇总后从侧部出风管道排出，完成气固分离过程。下部锥形灰斗采用大倾角锥壁设计，可避免粉尘在斗壁粘附堆积，保障卸灰顺畅，灰斗下部预留卸灰阀安装接口，可搭配回转卸灰阀、螺旋输送机等设备实现连续排灰。设备整体采用型钢焊接框架搭配壁板拼装结构，外部设置加强筋提升结构刚度，可承受内部风压波动与滤袋积灰后的附加载荷，支腿采用三角斜撑加固结构，可保障设备高位安装时的整体稳定性，安装时需预留顶部检修空间、侧部进排风管道对接空间以及下部灰斗卸灰操作空间，进风口采用变径法兰接口，可适配不同管径的车间排风管道，设备顶部设置起吊耳板，方便现场安装吊装作业。设计过程中充分考虑了设备运行的可靠性与维护便捷性，上部箱体设置可开启检修盖板，方便后期更换内部滤袋与检修喷吹机构，侧部设置检修人孔，可进入中箱体进行内部检修作业，整体结构密封性能优异，可避免运行过程中出现漏风导致的除尘效率下降问题，可根据不同工况的处理风量需求，灵活调整内部滤袋布置数量与腔室分隔数量，适配不同规模生产线的粉尘处理需求。
