无动力辊道箱体输送设备结构

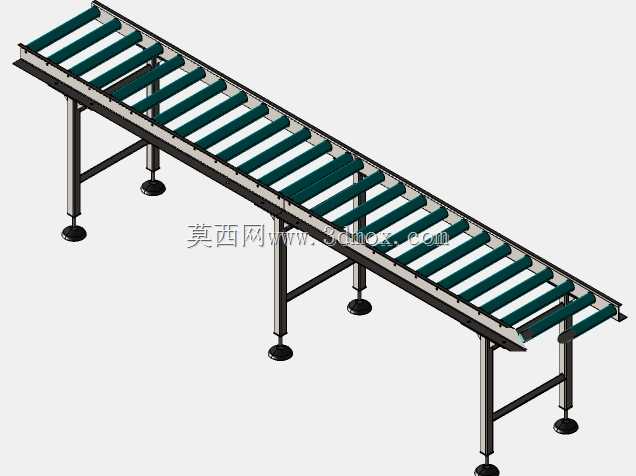

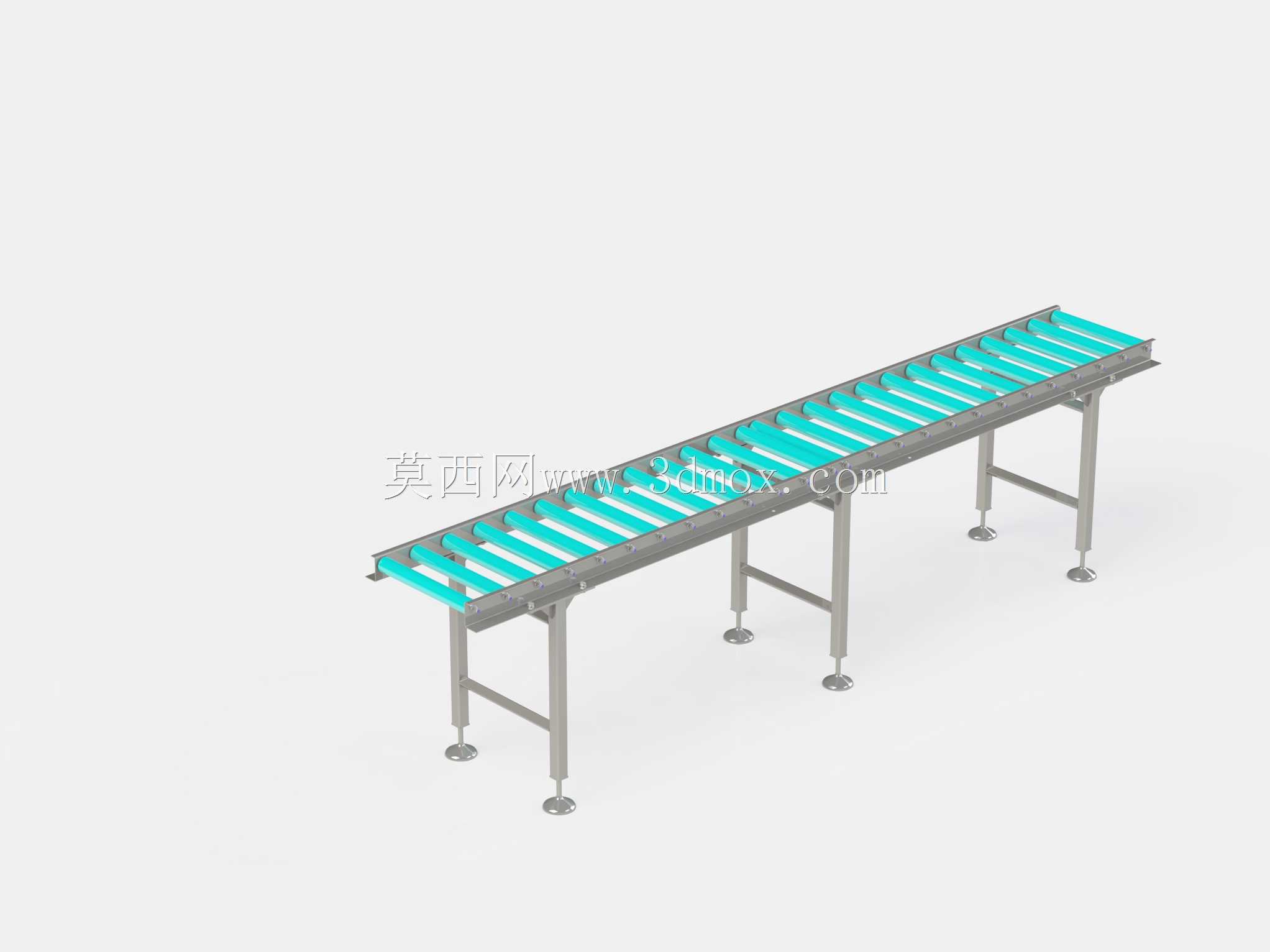

这款无动力辊道输送设备主要面向生产车间工序间物料转运、仓储分拣线箱体类货品流转、包装线末端成品输出等场景设计，无需额外配置动力驱动单元，完全依托货品自身重力或是作业人员的轻量推送即可完成物料的水平输送作业，尤其适配重量适中、底部平整规则的纸箱、塑料周转箱、工装托盘等载具的输送需求，在电子装配、食品包装、电商仓储、五金加工等行业的短途输送环节有着极高的应用普及率。设备整体采用长条形直段布局，主体框架选用标准金属型材焊接拼装而成，结构刚性充足，可稳定承载单段排布的多件箱体载荷，不会出现长期使用后的框架形变问题。输送面由多根平行排布的圆柱形辊筒组成，辊筒两端通过轴承座固定在两侧框架上，转动阻力极低，即便是装满货品的重型箱体，作业人员仅需施加很小的推力即可让箱体沿着辊道顺畅滑行，相邻辊筒的间距经过精准测算，既不会因为间距过大导致小型箱体卡滞，也不会因为排布过密造成不必要的成本浪费，同时辊筒表面做了光滑防锈处理，不会刮蹭箱体底部的包装材料。支撑部分采用四组可调节高度的金属支腿，支腿底部配置防滑减震脚杯，可根据现场地面的平整度灵活调整单根支腿的高度，保证整个输送面处于水平状态，避免箱体在输送过程中出现自行滑移、偏斜卡料的问题，相邻支腿之间加装了横向连接杆件，进一步强化整体结构的稳定性，即便受到轻微的侧向碰撞也不会出现设备移位、倾倒的情况。设计过程中充分考虑了现场安装的适配性，设备整体宽度控制在常规箱体输送的合理区间，长度可根据现场的工位间距灵活拼接延长，支腿的高度调节范围覆盖了多数生产作业台、包装台的常规高度，可直接与现有工位设备无缝对接，不需要额外定制转接结构，安装时仅需按照布局摆放到位、调整脚杯水平即可投入使用，不需要复杂的布线、调试工序。设备整体没有易损耗的动力传动部件，日常仅需定期清理辊筒缝隙间的杂物、在轴承位置加注少量润滑脂即可长期稳定运行，维护成本极低，同时无动力的设计也完全规避了动力设备运行带来的噪音、用电安全隐患，适合在对作业环境噪音有要求、或是不方便布设供电线路的车间区域使用。
