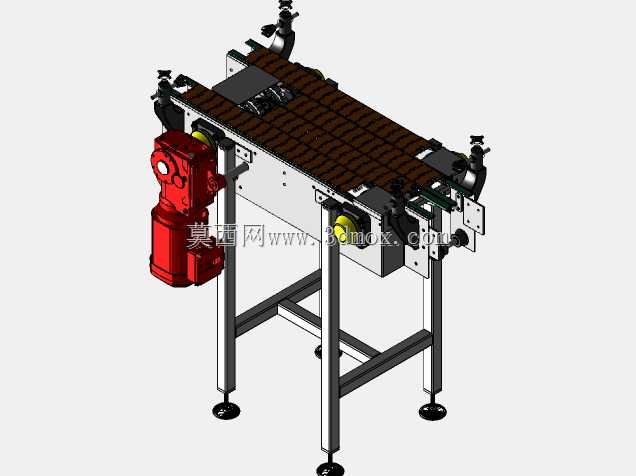

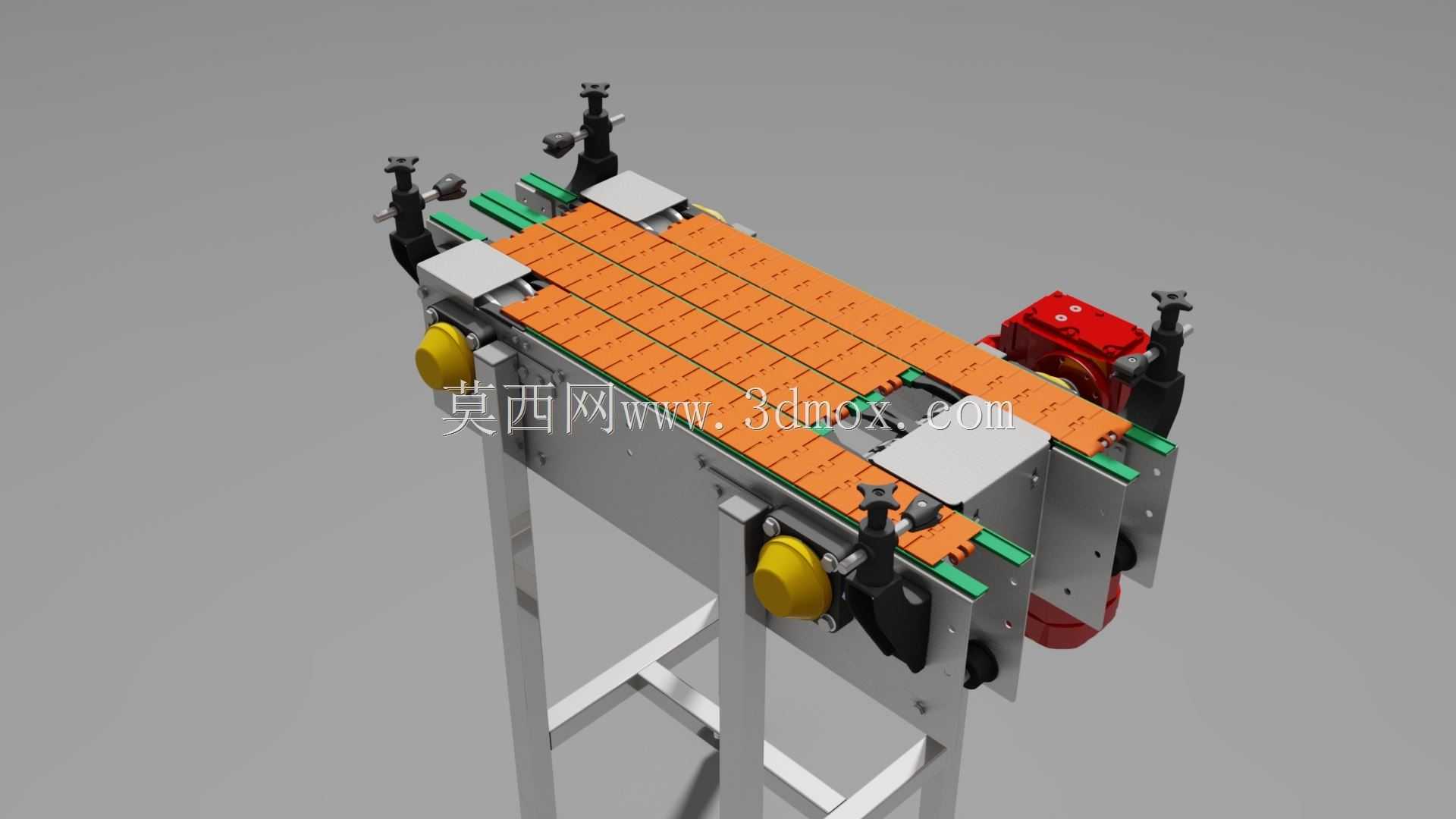

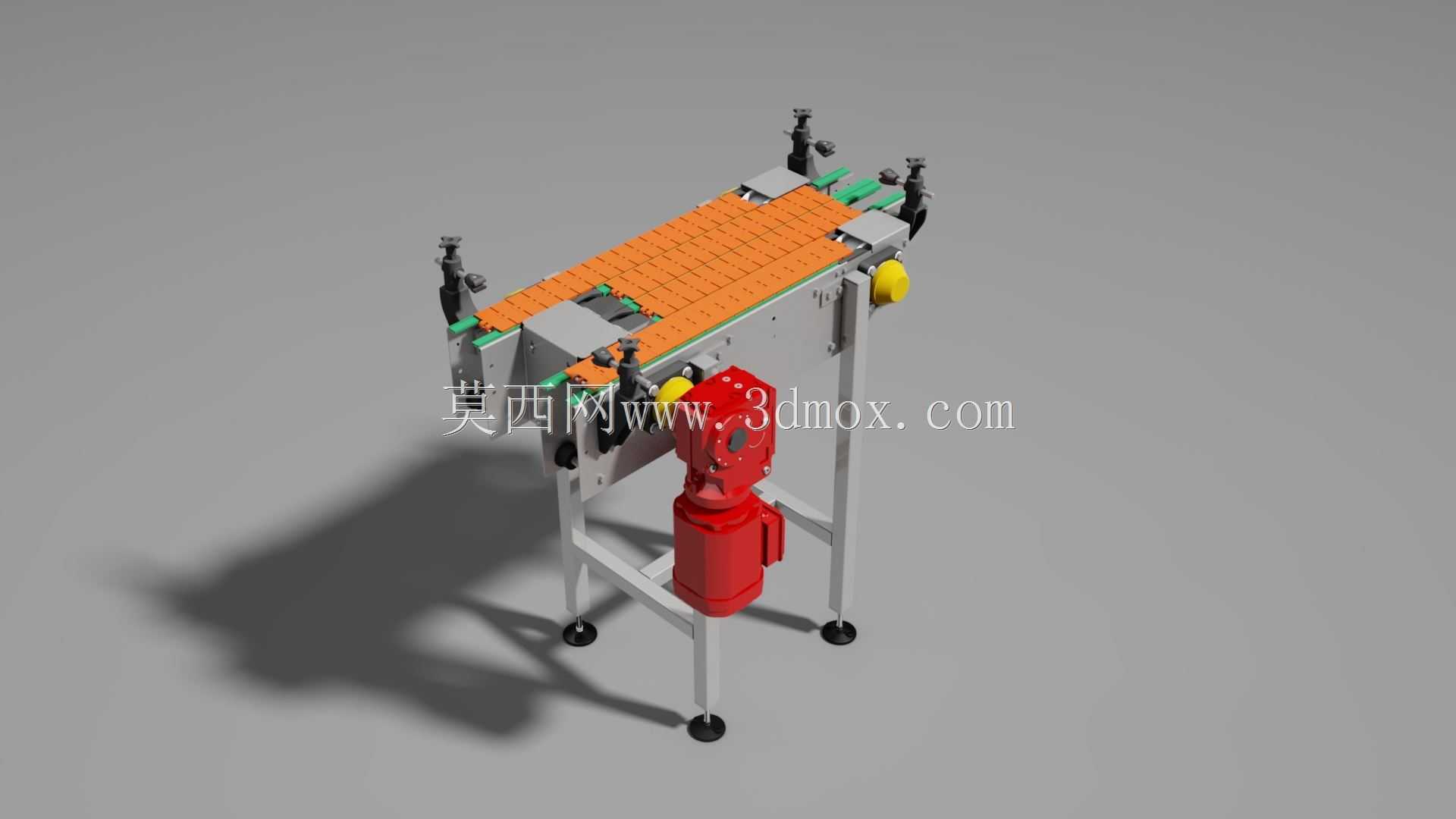

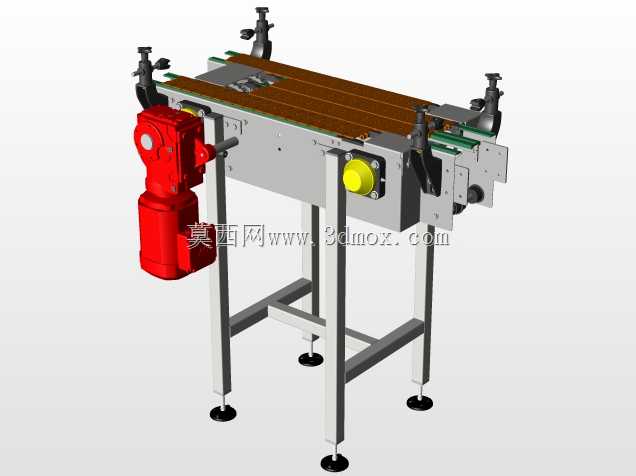

模块化玻璃瓶链板输送设备结构设计

这款输送设备主要面向瓶装饮品、医药制剂、日化灌装等生产场景的瓶类物料转运环节，可衔接上游洗瓶、烘干、灌装工位与下游旋盖、贴标、装箱工位，解决生产工序间的玻璃瓶平稳输送需求，避免人工转运带来的瓶身磕碰、污染与效率损耗问题，适配圆形、方形等多种常规规格的玻璃瓶输送作业，可根据车间产线布局灵活调整安装位置，适配不同长度的产线衔接需求。设备主体采用不锈钢材质打造框架结构，具备优异的抗锈蚀、耐清洁特性，可满足食品、医药生产车间的定期消杀、潮湿作业环境使用要求，底部配置可调节支撑脚，能够根据现场地面平整度调整设备整体水平度，同时可在一定范围内调整输送面高度，匹配不同工位设备的接口高度差，减少衔接处的物料卡滞风险。输送面采用模块化链板拼接结构，单块链板具备防滑定位结构，可保证玻璃瓶在输送过程中排列整齐，不会出现倒瓶、错位问题，链板模块可单独拆卸更换，当局部出现磨损时无需更换整条输送带，大幅降低后期维护成本与停机时长。设备两侧配置可调节导向护栏，可根据输送瓶身的直径尺寸调整护栏间距，适配不同规格的瓶型输送需求，护栏端部做圆弧过渡处理，避免瓶身接触时出现刮花、磕碰损伤。驱动单元采用集成式减速电机布置在设备侧端，通过传动结构带动链板平稳运行，运行速度可根据产线整体节拍进行调整，保证各工序间的物料流转节奏匹配，不会出现物料堆积或断供问题。设备整体结构紧凑，横向占用空间较小，可在狭窄的车间通道内布置安装，安装时仅需固定底部支撑脚、对接驱动电源即可投入使用，无需复杂的地基施工，可快速完成产线搭建或改造调整。设备侧端还预留了检测元件、挡瓶机构的安装位置，可根据后续产线升级需求加装计数、分瓶、定位等功能模块，拓展设备的使用场景，适配不同自动化程度的生产产线需求。
