双轴式游艇拖运托架结构设计

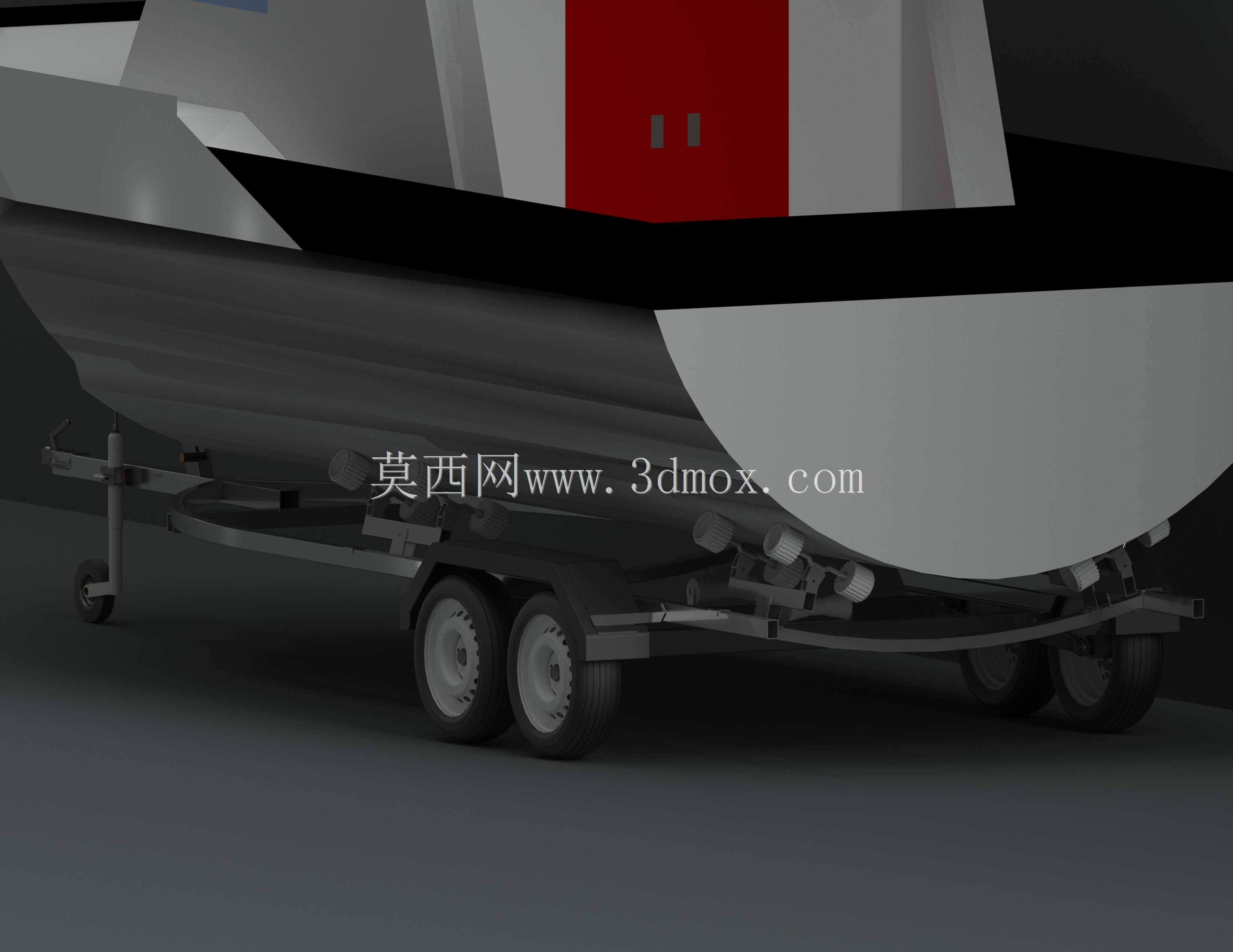

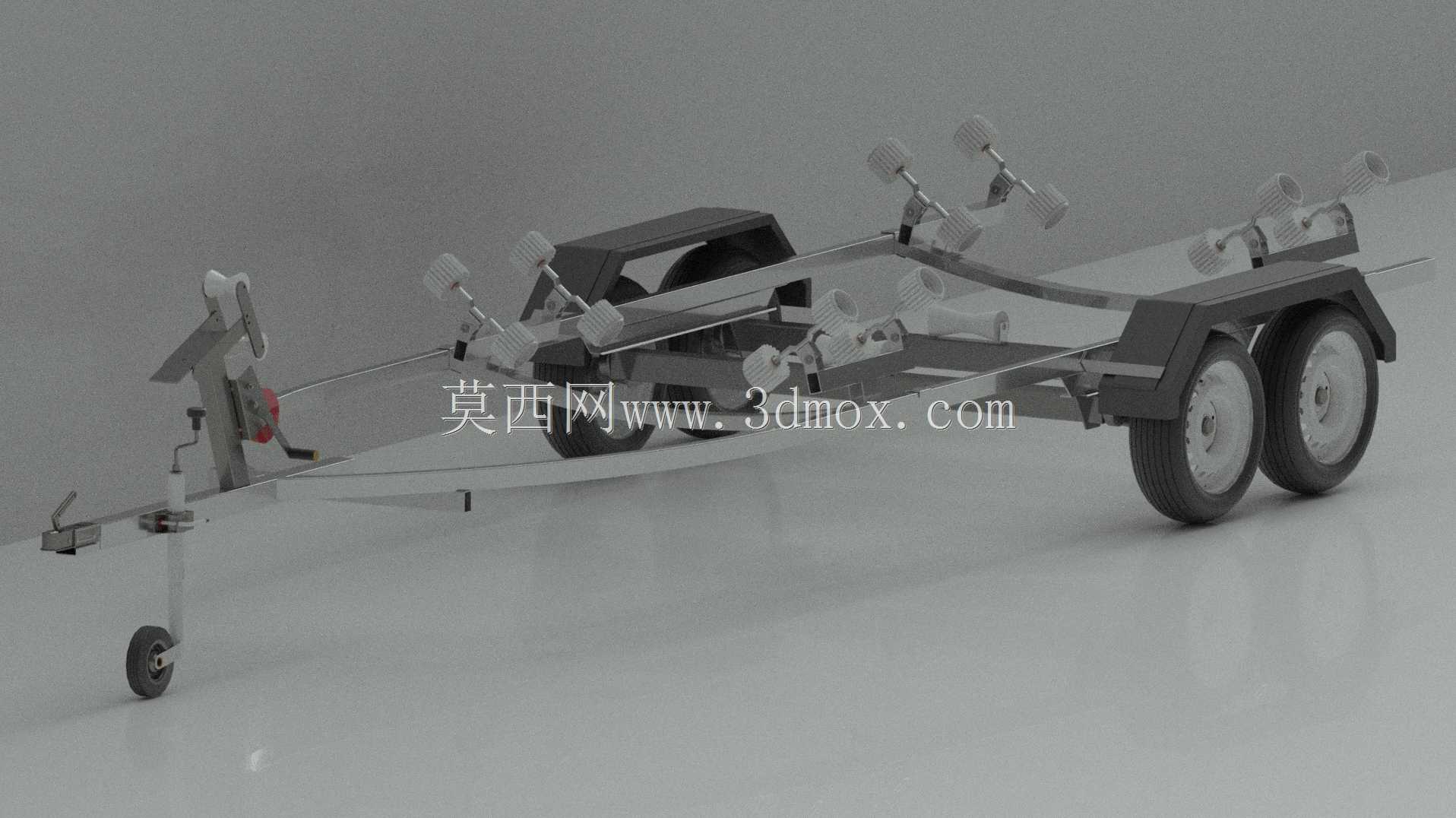

该拖船托架主要应用于内河及沿海游艇、小型作业船的陆路转运场景，可适配长度4-6米、重量不超过1.2吨的小型船舶，解决船舶从存放场地到下水点位的短距离转运需求，也可配套拖车完成中长距离的船舶公路运输，是水上运动俱乐部、船舶维保站点、私人船东常用的配套承载设备。设备核心功能是为船体提供稳定的多点支撑，避免运输过程中船体受颠簸出现形变、漆面剐蹭问题，同时通过适配的牵引连接结构，可与常规家用SUV、轻型皮卡的后牵引钩快速对接，无需额外改装牵引装置即可完成挂接。从功能特性来看，该托架采用双轴四轮布局，单轮额定承载400kg，整体承载冗余量充足，行驶过程中可有效分散路面颠簸带来的冲击力，前端设置可伸缩式支撑轮，在未与牵引车挂接时可独立保持托架水平停放，避免托架前倾磕碰地面；支撑点位采用可调式橡胶托座，可根据不同船型的底部龙骨轮廓调整托座位置与支撑高度，托座表面覆盖高弹橡胶垫层，与船体接触时不会划伤船体玻璃钢表层或漆面。设计思路上整体采用模块化装配逻辑，主纵梁采用矩形型钢焊接成型，保证纵向抗弯强度的同时控制整体自重，横向支撑臂采用螺栓连接结构，可根据船体宽度调整横向支撑跨度，适配不同船宽的小型船舶；牵引架部分设置缓冲连接结构，在牵引车起步、制动时可抵消部分惯性冲击力，避免托架与牵引车硬连接带来的结构损伤；制动系统采用惯性同步制动设计，当牵引车制动时，托架受惯性力作用自动触发轮组制动，缩短整体制动距离，提升运输过程的安全性。外形尺寸方面，托架整体长度为5.2米，宽度可在1.8米至2.3米之间调整，空载状态下整体高度为0.9米，挂接后牵引端离地高度为45cm，符合常规轻型牵引设备的挂接高度标准；安装边界上，牵引连接端采用标准50mm直径牵引球接口，可匹配市面绝大多数民用牵引装置，轮组采用标准13寸轻型拖车轮胎，后期更换维护配件通用性强，所有可调支撑点位的调节行程均为15cm，可覆盖绝大多数小型休闲船舶的底部轮廓支撑需求，无需额外定制配件即可完成适配。
