手摇升降式骑师拖车辅助支撑轮结构

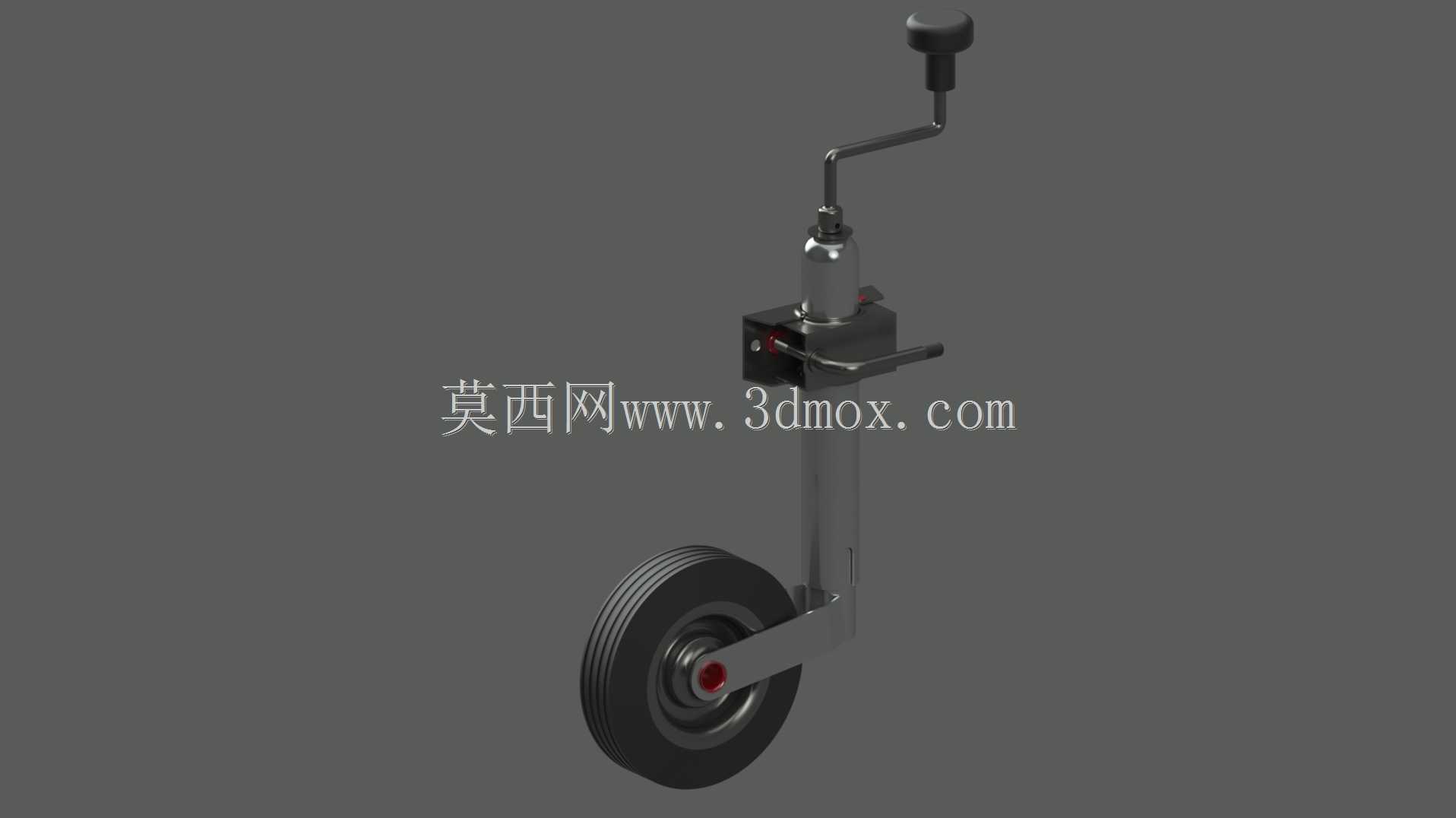

该款辅助支撑轮主要应用于小型拖挂设备、船用停泊拖车以及轻型行李拖车的前端支撑场景，在拖挂设备与牵引车分离时承担整机前端的承重与稳定支撑作用，避免设备前倾翻倒，同时可在短距离挪移时作为行走轮使用，降低人工挪移的操作强度。在实际使用场景中，船舶停泊时将小型游艇、作业艇拖运至岸边停放后，可通过该支撑轮将拖车前端撑起，无需额外放置垫块即可稳定固定拖车位置；机场、车站的轻型行李拖车在静置停放时，也可通过该轮调整支撑高度，适配不同停放地面的平整度，避免拖车溜滑。产品核心功能集成了手摇升降调节、万向转向、行走承重三大模块，顶部的手摇曲柄通过内部丝杆传动结构带动轮组支架沿竖向导杆上下滑动，可根据实际停放需求调整支撑高度，调节行程覆盖常规拖车牵引端的离地高度区间，无需额外加装转接件即可适配多数轻型拖挂设备的安装接口。轮体采用实心橡胶材质，胎面设置多道环形防滑槽，在硬质铺装路面、草地、沙滩边缘等不同地面环境下都能提供足够的抓地力，避免支撑时出现滑移。设计过程中优先考虑了操作便捷性与结构可靠性，手摇曲柄设置在竖向支架的侧上方，操作时无需弯腰即可完成高度调节，曲柄与丝杆的连接位置设置了止退结构，承重状态下不会出现丝杆自行回转导致的高度回落；轮组与支架的连接位置采用推力轴承承载竖向载荷，转向时转动顺滑无卡滞，同时支架主体采用矩形截面型钢焊接成型，在保证整体结构强度的前提下尽可能降低自重，减少对拖车有效载荷的占用。安装边界方面，该支撑轮的上部安装座设置了两组横向安装孔，可通过U型螺栓直接固定在拖车前端的矩形牵引梁上，适配常规尺寸的轻型拖车牵引梁截面，安装时无需对原有拖车结构做切割改造，整体安装后突出牵引梁的横向尺寸控制在合理范围内，不会影响拖车正常行驶时的通过性，轮体最低点在完全收起状态下与牵引梁底部保持足够安全距离，行驶过程中不会与路面发生剐蹭。
