散货船船中货舱段船体结构设计

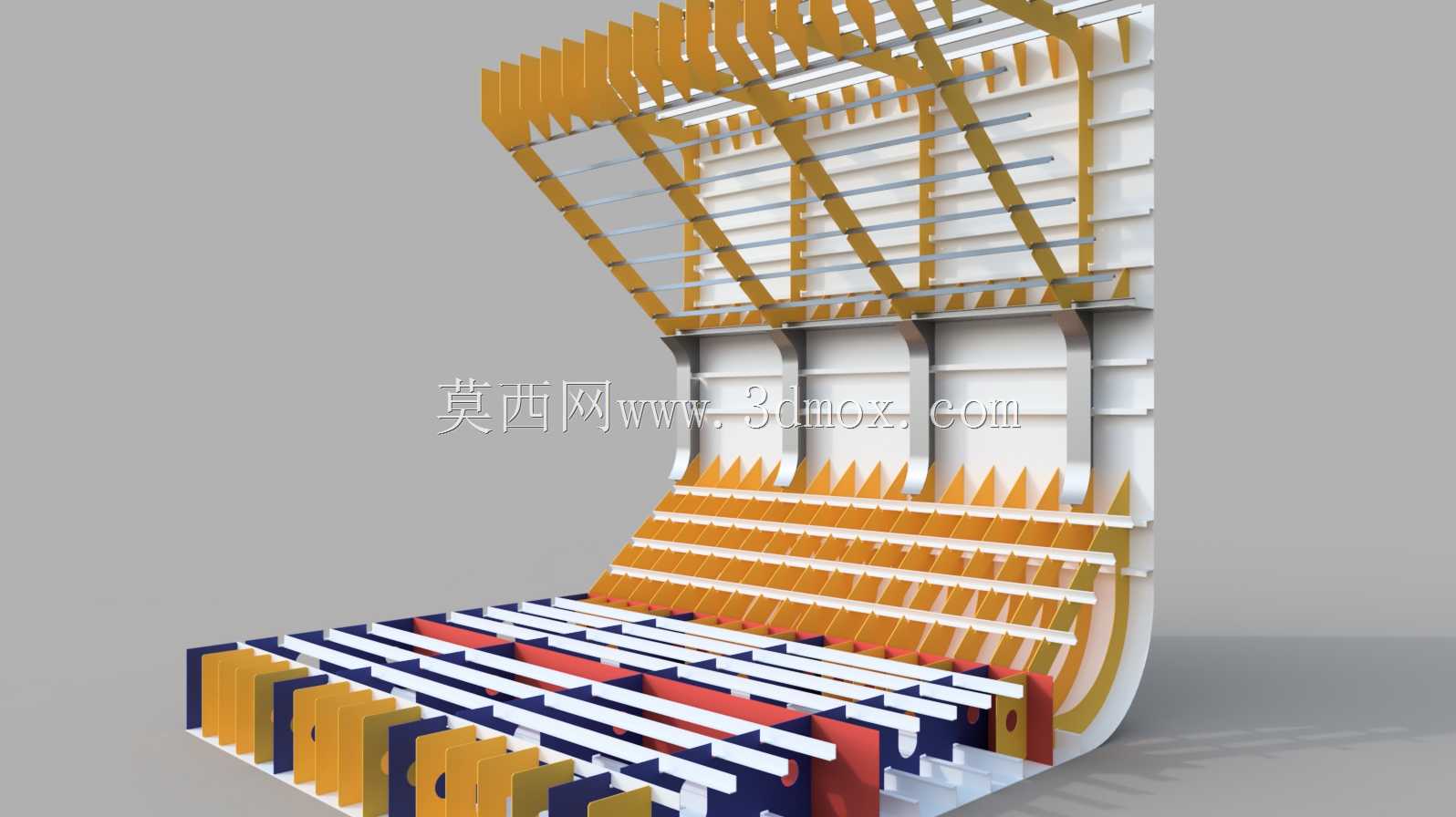

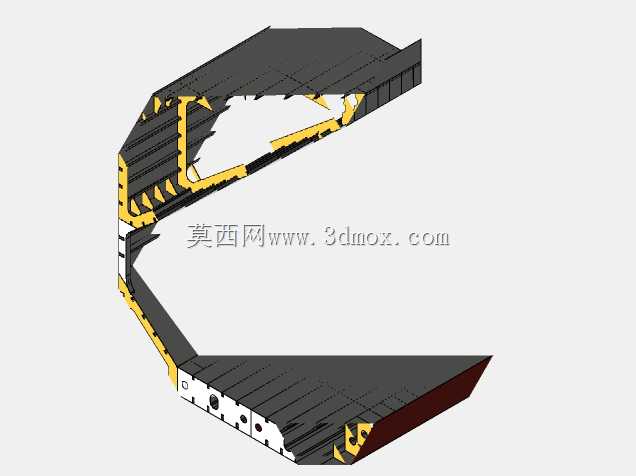

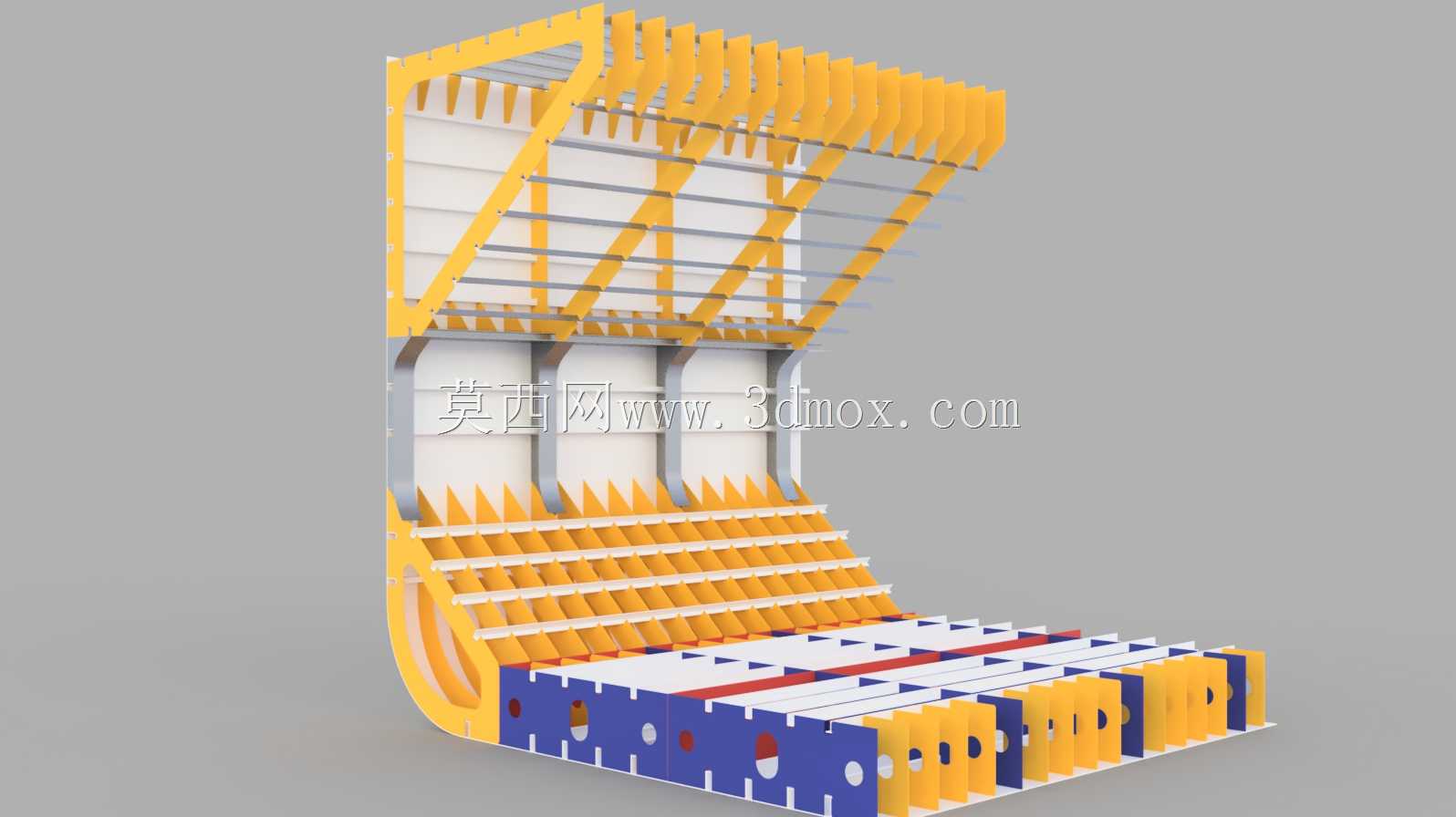

该模型呈现的是散货船船中区域的货舱段立体结构，是散货船核心载货区域的结构具象化呈现，在船舶设计、造船教学、船体结构校验场景中具备实用参考价值。散货船作为远洋及内河大宗干散货运输的核心载体，船中货舱段是整船长度占比最高、载荷承载最集中的区域，其结构设计合理性直接决定船舶的载货能力、航行安全性与结构使用寿命。从实际用途来看，该段结构承担着多重核心功能：一方面要承受货舱内散装货物的垂向压力、航行过程中波浪对船体的交变弯矩与扭矩，另一方面要为货舱围护、甲板设备布置、相邻舱室分隔提供刚性支撑基础，同时还要兼顾船体自重控制，在结构强度与轻量化之间找到最优平衡。从设计思路层面，该结构采用了散货船经典的纵骨架式与横骨架式结合的混合骨架设计：船底区域采用密集纵骨搭配实肋板、底纵桁的纵骨架式结构，能够有效抵抗总纵弯曲带来的拉压应力，适配船中区域总纵强度要求最高的设计特点；舷侧区域采用斜向布置的强肋骨与纵骨组合结构，配合舷侧纵桁传递横向载荷，同时适配散货船货舱侧壁倾斜的设计需求，便于散装货物的装卸自流，减少货物残留；舱壁区域采用垂直扶强材搭配水平桁的结构形式，既可以分隔不同货舱，又能承受货舱内货物的侧压力，同时在船舶发生进水事故时提供足够的抗沉支撑；甲板区域设置纵向强梁与横向舱口围板结构，为货舱开口提供足够的强度补强，同时预留舱口盖安装的结构边界。从结构布局来看，该模型清晰呈现了双层底结构的内部肋板排布、货舱斜坡板的骨架支撑形式、舷侧外板的骨材间距、舱壁扶强材的布置规律，能够直观展示船体结构从外板到内部骨架的传力路径：外部载荷通过外板传递给纵横布置的骨材，骨材再将载荷汇集到强肋骨、强横梁、底纵桁等主要强构件上，最终通过强构件将载荷传递到整个船体梁结构，实现载荷的均匀分散。在安装边界层面，该舱段模型的两端为横舱壁对接面，可与相邻货舱段、机舱段或艏艉段的舱壁结构精准对接，对接面处的骨材、纵桁均保持连续对齐，保证总纵强度的连续性；底部为双层底结构的下表面，可与船台搭载的定位基准匹配，上层为甲板与舱口围结构，可直接对接舱口盖、甲板管系、系泊设备等上层舾装件的安装基座。该结构的细节设计充分考虑了散货船的运营需求：货舱内的斜坡板角度符合散货自然安息角设计要求，能够在卸货时让货物依靠自重滑向舱底中部的卸货口，减少清舱工作量；骨架间距的设置既满足结构强度要求，又预留了足够的舱内空间，提升货舱容积利用率；所有强构件的连接处均设置了过渡肘板，能够有效降低应力集中，避免长期交变载荷下的结构疲劳损伤，为散货船的长期安全运营提供结构保障。
