摩托车单筒液压减震器结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:279000
  • 摩托车单筒液压减震器结构设计
  • 摩托车单筒液压减震器结构设计
  • 摩托车单筒液压减震器结构设计

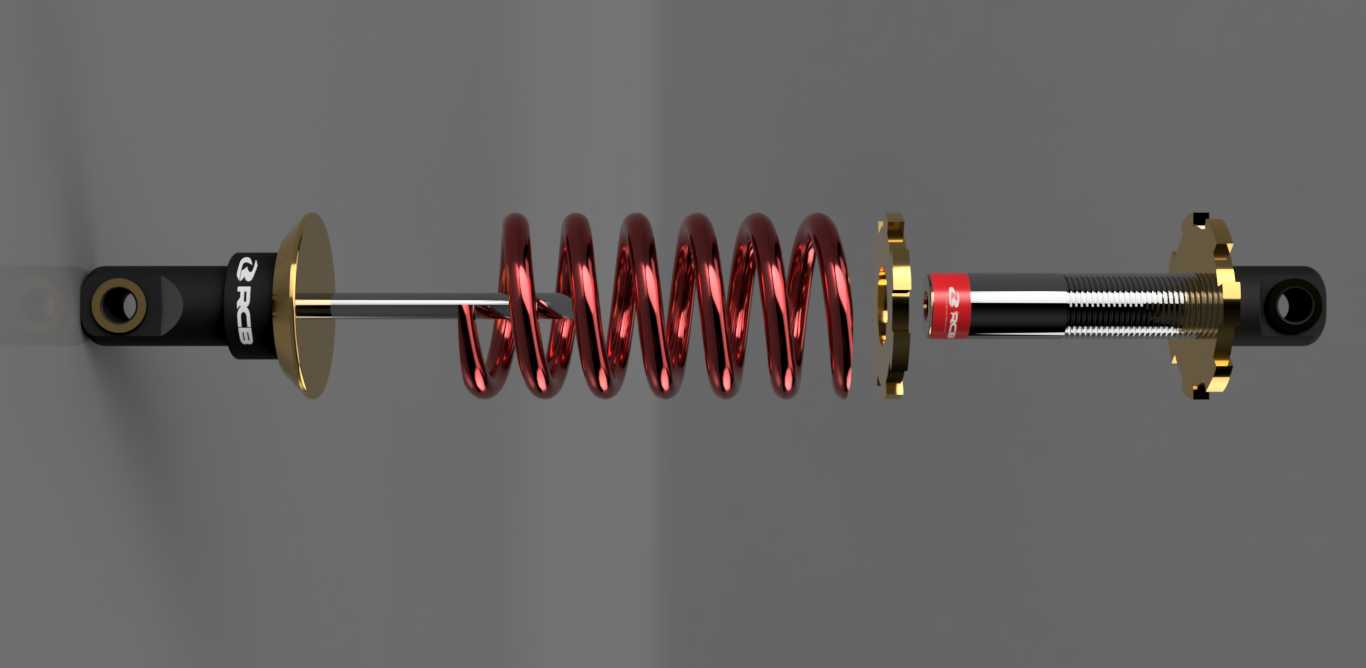

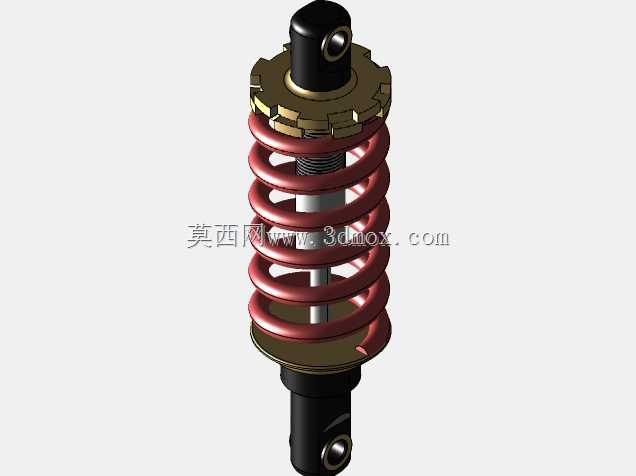

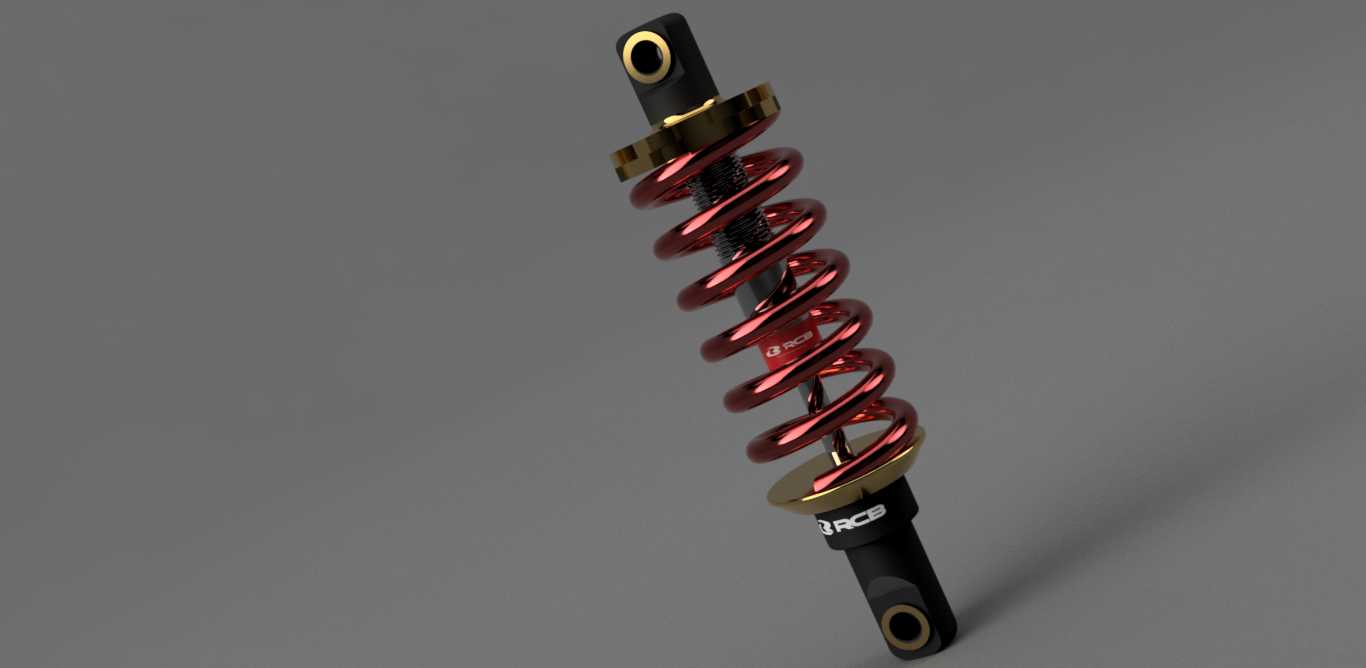

做这个单筒减震结构的时候,最先要捋清楚的是它在摩托整车上的安装边界——上下两个吊耳的安装孔中心距是要先卡死的,毕竟要适配后摇架和车架的预装点位,孔内的衬套厚度也得提前留好,避免后期装配出现干涉。日常骑行里,这个部件要扛住路面传来的连续冲击,不管是铺装路面的细碎颠簸,还是非铺装路的大幅弹跳,都得靠弹簧和阻尼筒的配合把冲击力卸掉,不能把硬冲击直接传到车架上,不然骑乘的疲劳感会非常明显,还会影响整车的操控稳定性。建模的时候先从上下安装端的硬点开始搭,先画上下吊耳的实体,确定好安装孔的同轴度要求,毕竟这两个位置是直接受力的,壁厚要做够,和阻尼筒的连接位置要做过渡圆角,避免应力集中。接下来是阻尼筒的主体部分,筒身的壁厚要均匀,内部的活塞杆行程要和弹簧的压缩量匹配,不能出现弹簧压并了活塞杆还没到行程极限,或者活塞杆伸到头弹簧还没预压到位的情况。弹簧部分的建模要先算好线径、中径和有效圈数,预压量要留合适,不然装车之后会出现过软打底或者过硬滤震差的问题,弹簧两端的并圈要和上下弹簧座的定位槽完全贴合,避免工作的时候弹簧出现偏移窜动。表面处理的细节也要在建模的时候考虑到,筒身的阳极氧化层厚度、弹簧的喷塑层厚度都要在尺寸链里留好余量,还有筒身上的标识刻印位置,要避开安装和运动干涉的区域。整个建模过程是先搭骨架确定硬点位置,再逐个做零件的实体结构,之后做装配校验,检查全行程里有没有零件干涉,弹簧在最大压缩量的时候的并圈间隙是否符合要求,上下吊耳的摆动角度能不能满足悬架跳动的极限需求。要注意弹簧座的限位结构,不能让弹簧在侧向力作用下脱出,活塞杆的防尘封位置要做防尘唇的结构,避免骑行时的泥沙进到筒身内部磨损密封件,缩短减震的使用寿命。实际装车的时候,这个单筒减震相比传统双筒结构,散热效率更好,连续颠簸工况下阻尼衰减更慢,适合中小排量摩托的后悬架使用,安装的时候只需要对准上下安装孔,锁紧固定螺栓就行,后期维护也只需要定期检查衬套磨损和油封有没有漏油即可。
