脚手架用镀锌旋转连接扣件结构设计

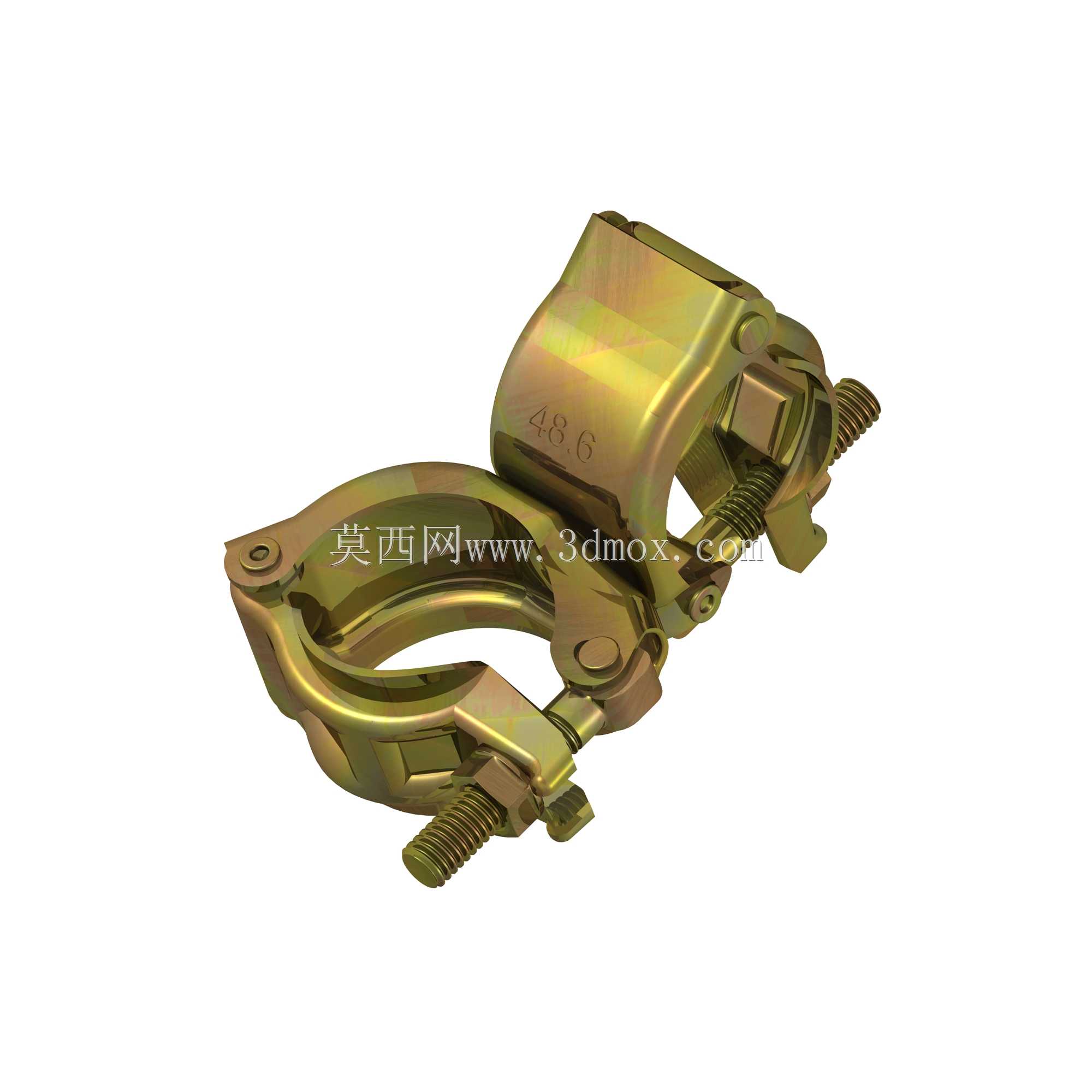

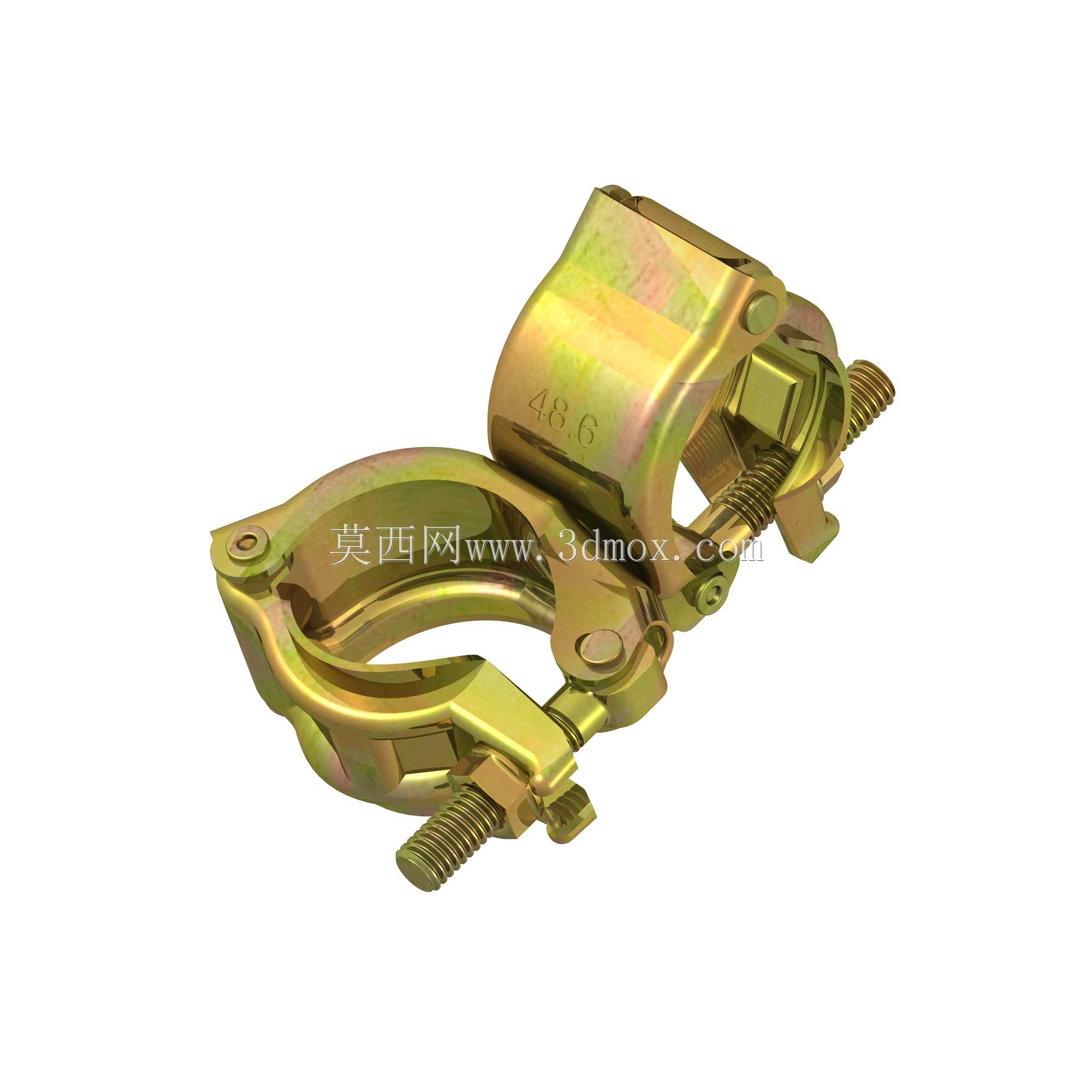

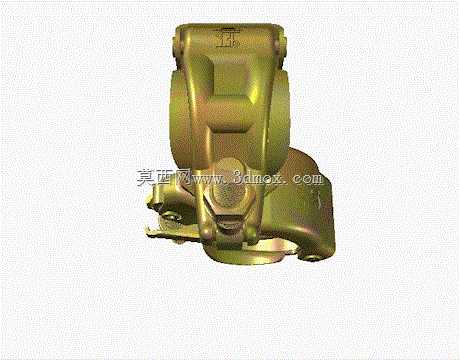

这款旋转扣件主要应用于建筑施工领域的钢管脚手架搭设场景，是施工现场实现钢管间任意角度交叉连接的核心连接件，在房建施工、桥梁支撑、舞台架搭设、高空作业防护架搭建等场景中承担着关键的结构传力作用，能够有效保障架体整体的连接稳定性与荷载传递可靠性。在实际使用过程中，该扣件可实现两个垂直或任意角度交叉钢管的锁紧固定，区别于直角扣件仅能完成垂直方向钢管连接的局限，旋转扣件能够适配斜撑杆、剪刀撑等非垂直交叉杆件的连接需求，让脚手架搭设过程中可以根据施工场地条件、架体受力需求灵活调整杆件排布角度，无需额外切割钢管或焊接转接件，大幅提升架体搭设的施工效率，同时也能保障架体节点的受力一致性。从功能特性来看，该扣件采用铰接式分体结构设计，两个独立的抱箍腔体通过中部的铰接转轴实现相对旋转，可在0到180度范围内自由调整夹角，适配不同角度的钢管连接需求；每个抱箍腔体配套T型螺栓与螺母锁紧结构，拧紧螺母时抱箍的两个半环会同步收紧，紧密贴合钢管外壁，依靠接触面的静摩擦力实现钢管的锁紧固定，同时扣件本体的冲压加强筋结构能够提升整体抗变形能力，避免锁紧过程中或承受荷载时出现本体开裂、变形的问题。产品设计过程中，充分考虑了施工现场的复杂使用环境，整体采用镀锌表面处理，能够抵御施工现场的潮湿、混凝土腐蚀等问题，延长扣件的周转使用寿命；铰接部位采用铆接转轴结构，既保证两个抱箍可灵活转动，又不会出现转轴脱落的问题，避免施工现场零散零件丢失带来的安全隐患。外形尺寸方面，该扣件适配外径48.6mm的标准脚手架钢管，抱箍内腔的圆弧半径完全匹配钢管外径，安装时无需额外调整即可快速扣合在钢管上，安装边界预留了足够的螺栓拧紧操作空间，使用常规扳手即可完成锁紧作业，无需特殊工具；扣件整体结构紧凑，锁紧后不会突出过多棱角，能够避免施工人员磕碰受伤，同时紧凑的结构也方便存储与运输，堆叠存放时不会出现卡滞问题，适配施工现场的批量周转使用需求。在架体受力层面，该旋转扣件的锁紧力经过合理匹配，既能够保证钢管连接后不会出现滑移、转动，又不会因为锁紧力过大导致钢管表面被压溃损伤，保障钢管的周转复用率，降低施工耗材成本。
