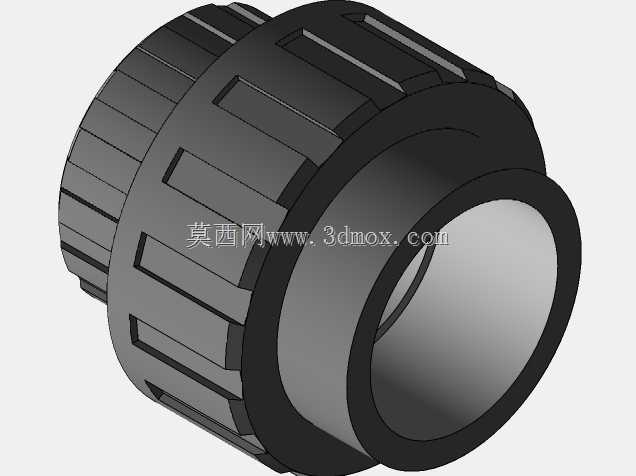

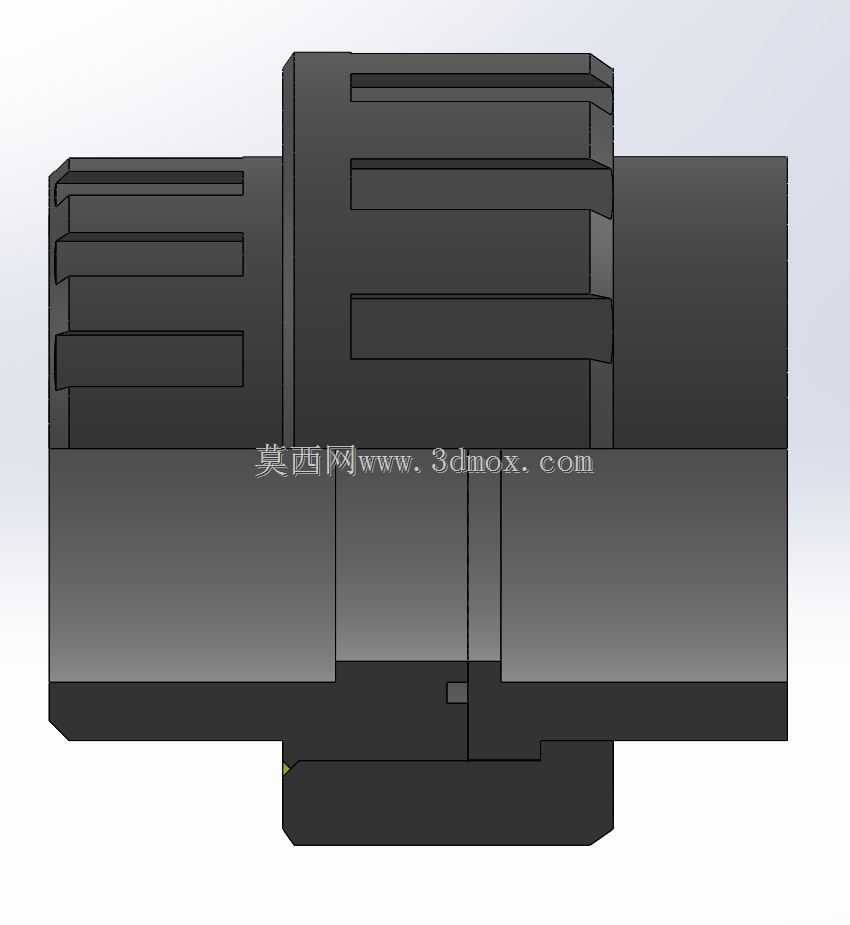

BS系列溶剂焊接PVC管路接头结构设计

这款PVC管路接头主要应用于民用建筑给排水、化工流体输送、农业节水灌溉、泳池水处理等需要采用溶剂粘接工艺的PVC管路系统中，作为管路中段的可拆卸连接部件使用，能够在不转动两端管材的前提下完成管路的对接与拆分，大幅降低后期管路维护、阀件更换、支路拓展的施工难度，避免传统粘接接头一旦固化就无法拆卸的痛点。在实际管路布设场景中，这类接头常被布置在需要定期检修的阀组前端、设备进出水口位置、长距离管路的应力释放段，既可以保障管路连接的密封可靠性，又能为后续运维预留操作空间。从功能特性来看，该接头采用承插式溶剂焊接结构，两端承口尺寸匹配对应规格的PVC管材外径，安装时在承口内壁与管材外壁均匀涂抹专用PVC粘接剂后插入承口，待溶剂固化后即可形成一体化的密封连接结构，无需额外加装密封垫片，能够耐受常规给排水工况下的水压冲击，适配常温下的清水、弱酸碱流体输送场景。接头中段的锁紧结构采用防滑棱纹设计，外壁的周向凹槽与凸起棱条能够增加安装时的手部摩擦力，无需专用工具即可手动完成锁紧操作，降低现场施工的工具依赖。在设计思路上，这款接头充分考虑了溶剂粘接工艺的施工特性，承口内部预留了均匀的粘接间隙，既能够保证粘接剂有足够的附着填充空间，又不会因间隙过大导致粘接剂堆积堵塞管路流道；内部流道采用等径设计，接头内部通径与连接管材的内径保持一致，避免管路变径带来的流阻增大、杂物淤积问题；接头的壁厚设计充分考虑了PVC材料的力学性能，在满足公称压力下的强度要求的同时，尽可能控制壁厚尺寸，降低材料耗用与生产成本。外形尺寸与安装边界方面，接头整体为同轴回转体结构，两端承口的轴向长度符合PVC管件的通用安装规范，能够保证管材插入后有足够的粘接接触面积，中段锁紧部位的外径大于两端承口外径，安装时需要预留足够的周向操作空间，避免因周边管路或墙体遮挡导致无法完成锁紧操作；接头的轴向总长度适配同规格活接头的通用安装尺寸，可以直接替换同标准的同类产品，无需调整两端已布设的管材位置，能够适配现有PVC管路系统的改造升级需求。接头的所有棱边都做了圆角过渡处理，既避免安装时划伤施工人员，又能减少流体在接头内部的涡流损耗，提升管路输送的稳定性。
