输送胶卷用剪式升降装卸设备

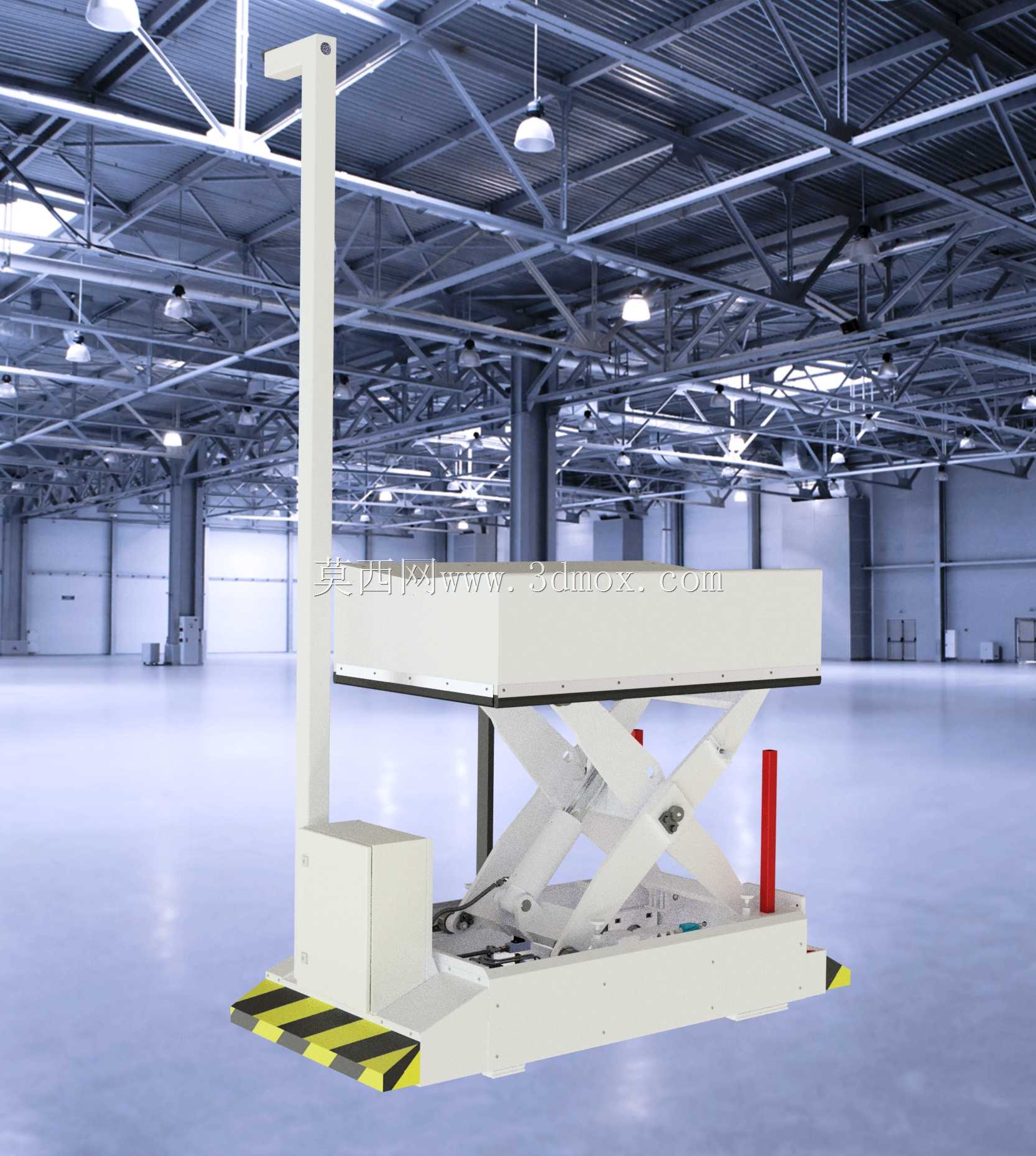

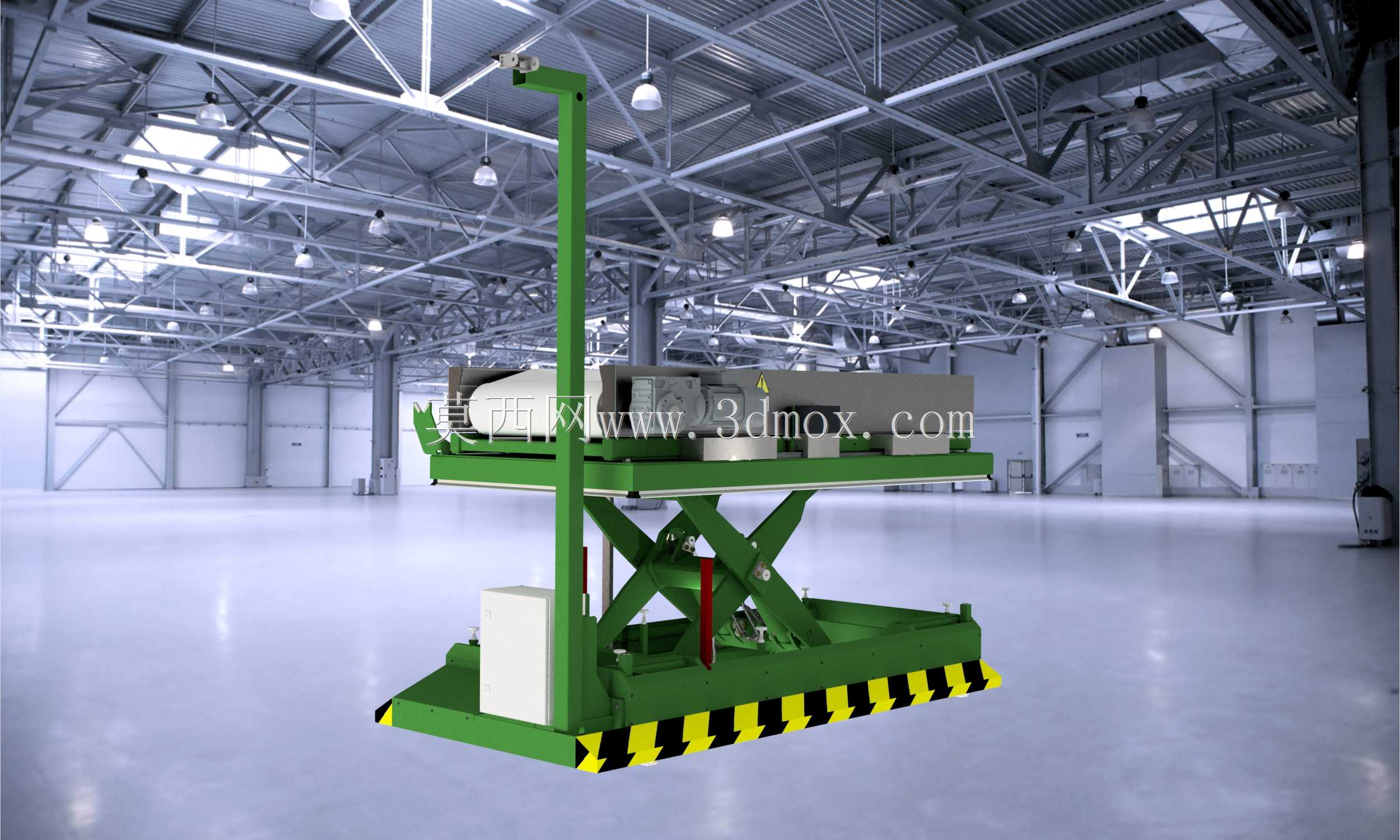

这款剪式升降装卸设备主要面向印刷包装、感光材料生产、薄膜加工等涉及卷状柔性物料的生产场景，可在车间生产线、物料暂存区、装卸货月台之间完成胶卷、薄膜卷等卷料的升降转运与对位装卸作业，解决传统人工搬运大重量卷料时劳动强度大、对位精度差、易磕碰损伤料卷的痛点，适配洁净生产车间、普通工业厂房等多种室内作业环境。设备采用经典剪叉式升降结构作为核心承载升降单元，底部为一体化焊接成型的承载底盘，底盘边缘设置黄黑警示条，清晰标识设备作业边界，避免作业过程中人员误入引发安全风险；底盘一侧集成独立的动力控制柜体，将液压动力单元、电气控制元件全部整合在柜体内，既减少外部管线裸露带来的磕碰损坏风险，也方便日常运维时的检修操作。升降台面上设置专用的卷料承载平面，可根据胶卷的卷径、重量搭配配套的V型托架或防滑垫，避免料卷在升降转运过程中出现滚动、滑落问题；剪叉臂采用高强度矩形钢焊接加工，铰接点位配置自润滑轴承，保证升降过程运行平稳无卡滞，同时在剪叉结构侧方设置红色安全防护撑杆，设备维护或停置时可撑起撑杆锁定升降台位置，避免意外下坠引发安全事故。设备侧边设置立式导向立柱，既可以作为升降过程的侧向导向结构，也可集成操作按钮盒与状态指示灯，方便作业人员在设备旁就近操作升降动作。设计过程中优先考虑车间内的通行与安装边界，设备整体宽度控制在常规车间人行通道的通行宽度范围内，可顺利通过标准车间防火门与通道，无需对现有车间布局进行大规模改造；底盘底部预留叉车孔位，方便车间内使用叉车完成设备的整体转场移位，无需额外吊装设备。升降行程覆盖常规生产线对接高度与货车货台高度范围，既可以对接生产线的出料辊道完成料卷承接，也可以升至装卸货高度配合手动液压车完成料卷的装车卸车作业，升降速度经过匹配调校，避免过快升降导致料卷惯性移位，也兼顾作业效率需求。设备整体采用喷塑工艺做表面处理，可适配普通生产车间的环境要求，若用于洁净车间场景也可更换为不锈钢材质外覆盖件，满足洁净度要求。
