木质剪叉式手动升降支撑台结构设计

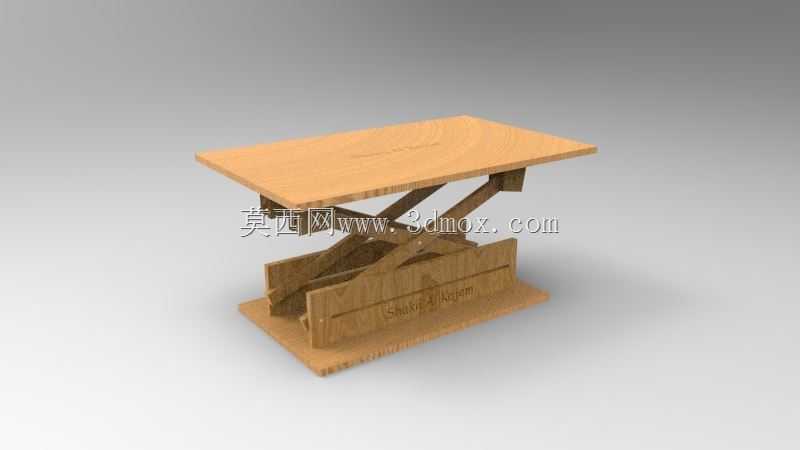

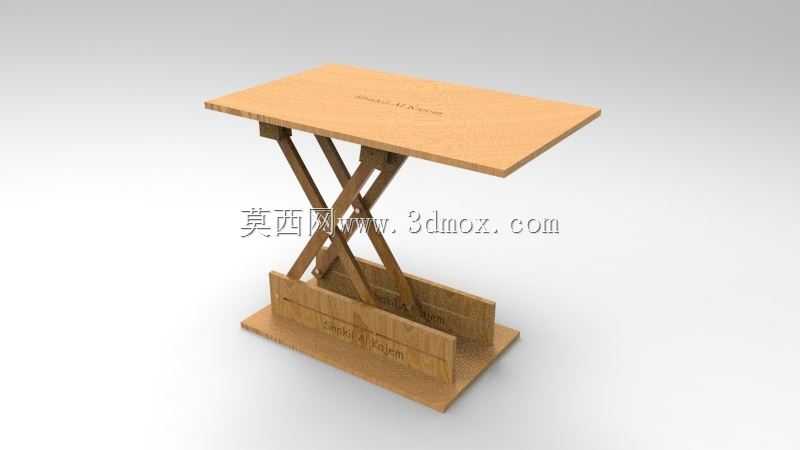

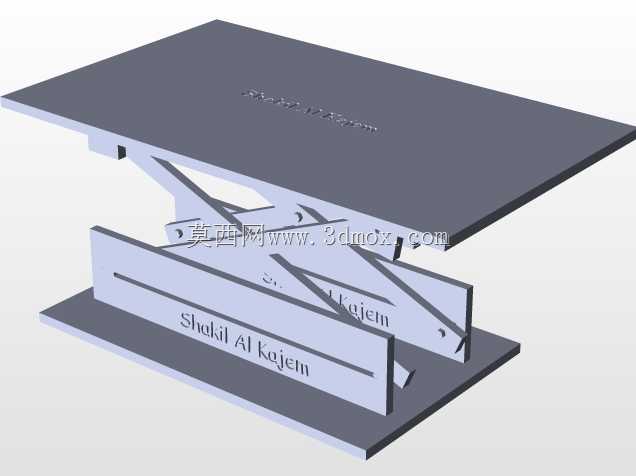

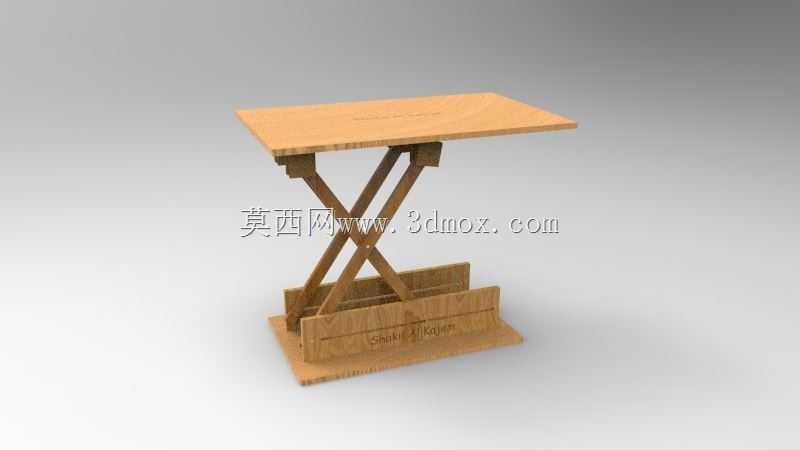

这款木质剪叉式升降支撑台，主要面向轻载作业场景的高度调节需求，常见于手工工坊小件作业支撑、教学演示机构原理展示、桌面小型设备的高度适配、文创手作的临时作业台搭建，也可作为家居场景下的可调节置物托架使用，适配需要频繁小范围调整支撑高度、对承载重量要求不高的使用场景，整体采用纯木质构件加工，无需金属连接件即可完成组装与动作实现，适合轻量化、低载荷的使用需求。从实际用途来看，该结构依靠剪叉臂的交叉铰接实现升降动作，通过调整剪叉臂的开合角度改变上下平台的垂直间距，能够在最低收拢高度到最高升起高度之间实现无极高度调节，升起过程中上下平台始终保持水平平行状态，不会出现倾斜偏移，能够为放置在台面上的物件提供稳定的水平支撑，收拢状态下整体厚度较薄，便于收纳存放，不占用过多储物空间。从功能特性来看，该升降台采用纯木质构件制作，所有铰接部位均通过木质销轴实现转动连接，底座与顶部平台均采用整板裁切制作，边缘做了倒角处理避免尖锐边角磕碰，剪叉臂采用等长的木质条板交叉布置，两组剪叉臂对称分布在平台两侧，保证升降过程中受力均匀，不会出现单侧卡滞或倾斜的情况，升降动作顺滑无卡顿，调整到目标高度后可依靠结构摩擦力保持位置稳定，无需额外锁止结构即可实现高度固定，满足轻载场景下的使用需求。从设计思路来看，该结构完全复刻了金属剪叉升降机的核心运动原理，将原本应用在重载工业场景的剪叉升降结构做了轻量化、木质化的适配，简化了原本复杂的液压或电动驱动结构，改为手动调整高度的形式，去掉了所有非必要的金属零部件，所有构件均可通过常规的木材裁切、打孔工艺完成加工，加工门槛低，适合手工制作或教学演示使用，结构上做了针对性的优化，剪叉臂与上下平台的连接部位采用开槽嵌入式铰接，避免连接部位突出影响平台的平整性，底座做了加宽处理，降低整体重心，保证升起状态下的结构稳定性，避免出现侧翻风险。从外形尺寸与安装边界来看，该升降台收拢状态下整体高度较低，顶部平台为长方形平板结构，台面尺寸适配常规小型物件的放置需求，底座尺寸略小于顶部平台，保证放置时的支撑稳定性，剪叉臂完全收拢时整体结构紧凑，可直接放置在桌面或台面上使用，无需额外的固定安装，使用时仅需放置在平整硬质表面即可，升起后的最大高度能够满足日常坐姿作业时的支撑高度需求，整体外轮廓无突出的尖锐构件，使用过程中不会对周边物件或操作人员造成剐蹭，适配狭小桌面空间的使用需求，不需要预留过多的周边操作空间，仅需在正面预留手动调整高度的操作空间即可完成所有高度调节操作。
