船用500kg级伸缩式起重吊艇架结构

这款吊艇架主要面向内河及近海小型作业船舶、公务艇、休闲游艇的甲板配套场景，核心用途是完成救生艇、作业小艇、舷外检修吊篮的收放与舷侧转移作业，额定作业载荷覆盖500kg区间，可适配长度6米以内、自重不超标的刚性充气艇、小型玻璃钢作业艇，也可兼顾甲板轻型物资的舷边吊运作业，解决船舶靠离泊、海上作业时小艇无法自主登乘、物资跨舷转运难度大的实际痛点。

从功能特性来看，该吊艇架采用立柱回转加斜向主臂的结构形式，底部立柱通过法兰基座与船舶甲板结构刚性连接，可实现360度全周向回转，能将小艇从甲板存放位平稳转移至舷侧水面，也可反向将水面小艇回收至甲板固定位。主臂采用变截面箱型结构设计，搭配斜拉钢索承载结构，在保证整体结构刚度的同时尽可能降低自重，减少对甲板载荷的额外占用；臂端配置专用吊钩组件，带防脱锁止结构，可避免吊运过程中吊索滑脱引发安全事故；立柱中部设置操作接口，可配套手动或液压驱动的回转、起升机构，适配不同配置等级的船舶需求，同时预留扩展块安装位，可根据实际使用需求加装限位装置、电动绞车、应急手动操作组件，满足不同船级社的船舶安全规范要求。

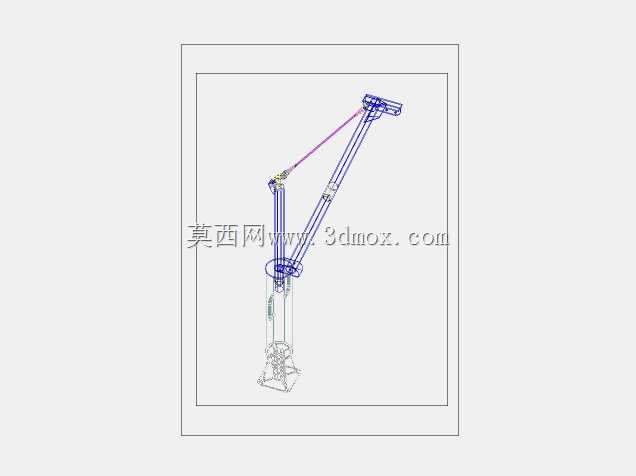

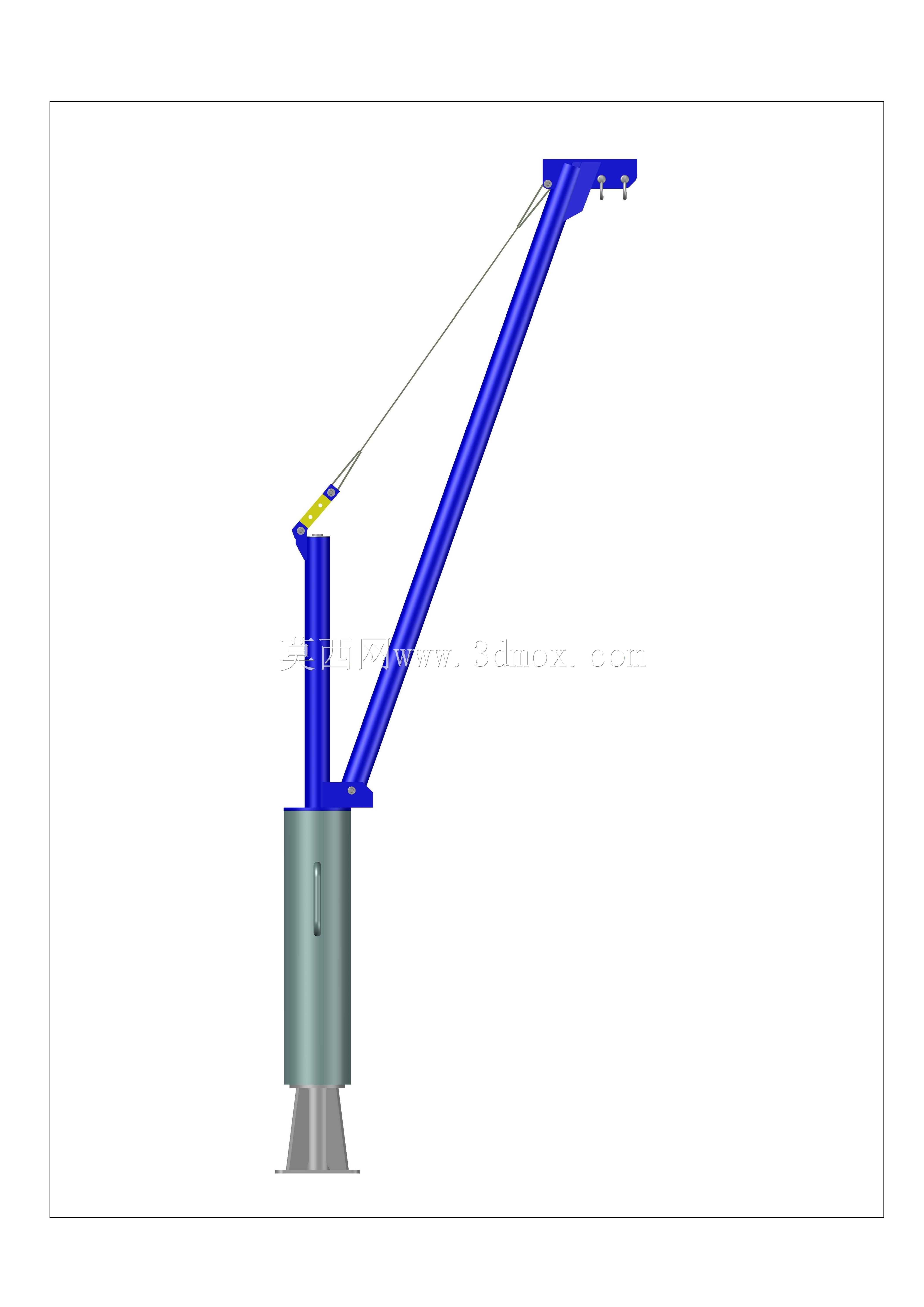

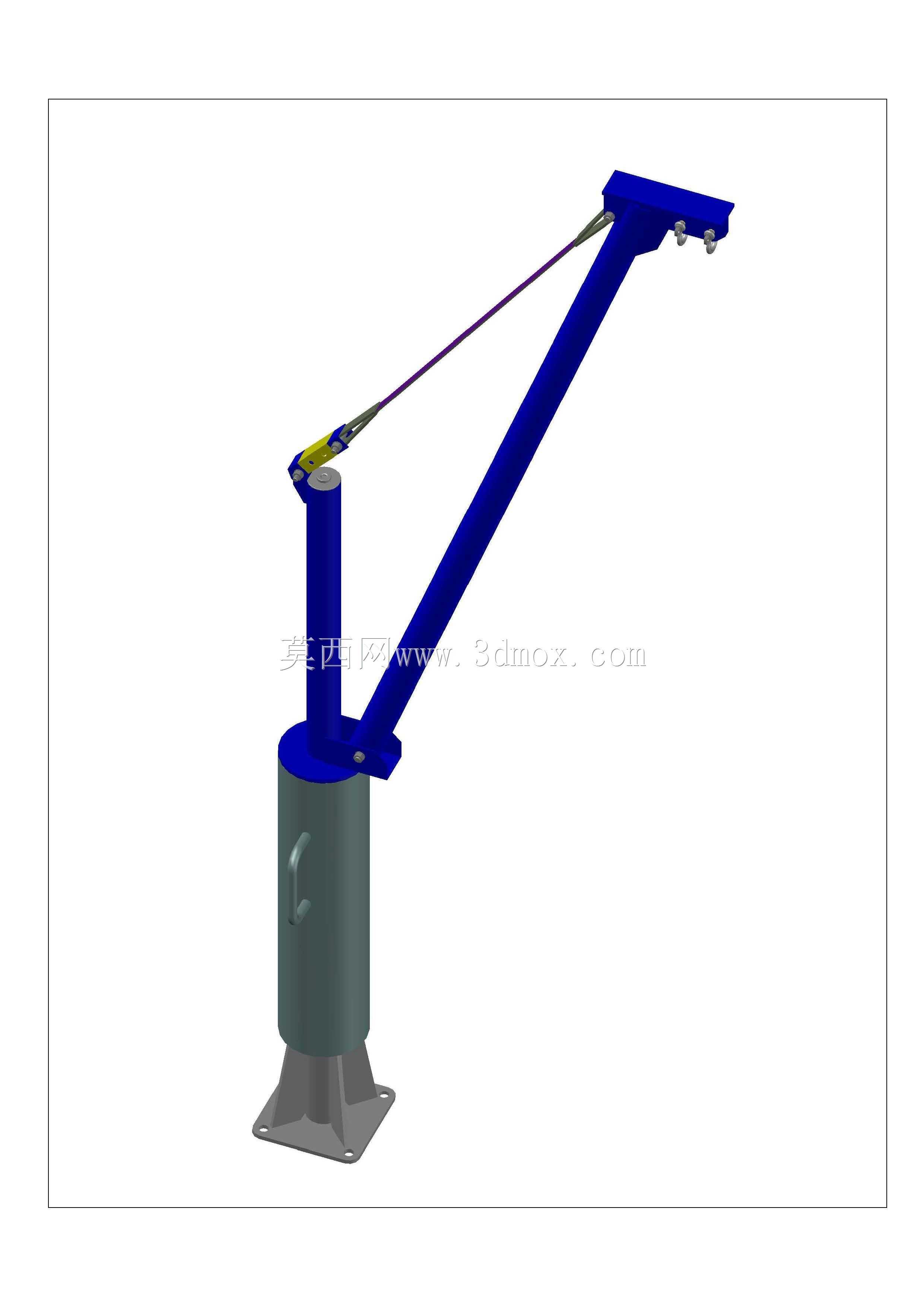

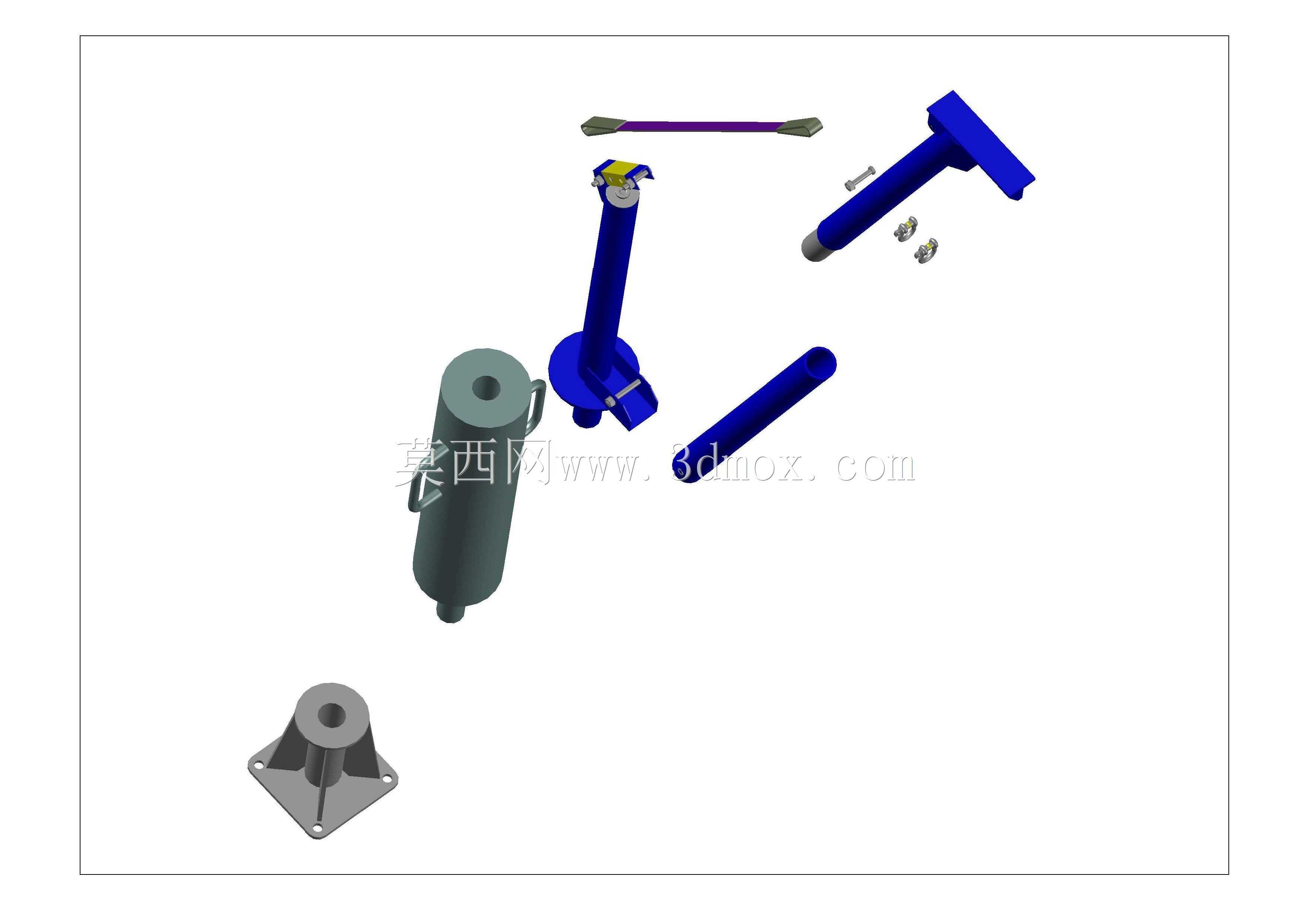

设计思路上，这款吊艇架优先考虑船舶甲板的安装适配性，整体结构采用模块化拆分设计，底座法兰的安装孔位按照通用船用甲板预埋件的尺寸规范设置，安装时无需对甲板结构做大规模改造，仅需对应预埋位置做螺栓固定与结构加强即可完成装配。主臂的仰角经过优化计算，在保证舷外作业幅度足够的前提下，尽可能压缩臂架回收后的存放空间，避免占用甲板过多通行与作业面积；所有外露结构件均做圆弧倒角处理，避免船员作业时发生磕碰划伤，结构表面预留防腐涂装工艺余量，可适配海洋高盐高湿的使用环境，减少长期使用过程中的锈蚀损耗。

从安装边界来看，该吊艇架底座安装直径控制在常规船用吊机基座的通用尺寸区间内，安装后甲板以上的整体高度适配多数小型船舶的上层建筑净空要求，不会遮挡驾驶舱的航行视野；臂架全伸状态下的舷外作业幅度可覆盖多数小型船舶的舷侧外伸距离，保证小艇收放时不会与船体外板发生碰撞，回转过程中的运动包络线提前做了干涉校验，可避开甲板常见的系缆桩、通风筒、舱口盖等固定设施，无需额外调整甲板原有布局即可完成安装。整体结构的受力经过载荷工况校验，可承受船舶横摇、纵摇状态下的动载荷冲击，满足海上作业的安全使用要求。
