带35吨桥式起重机的钢结构工业厂房棚架

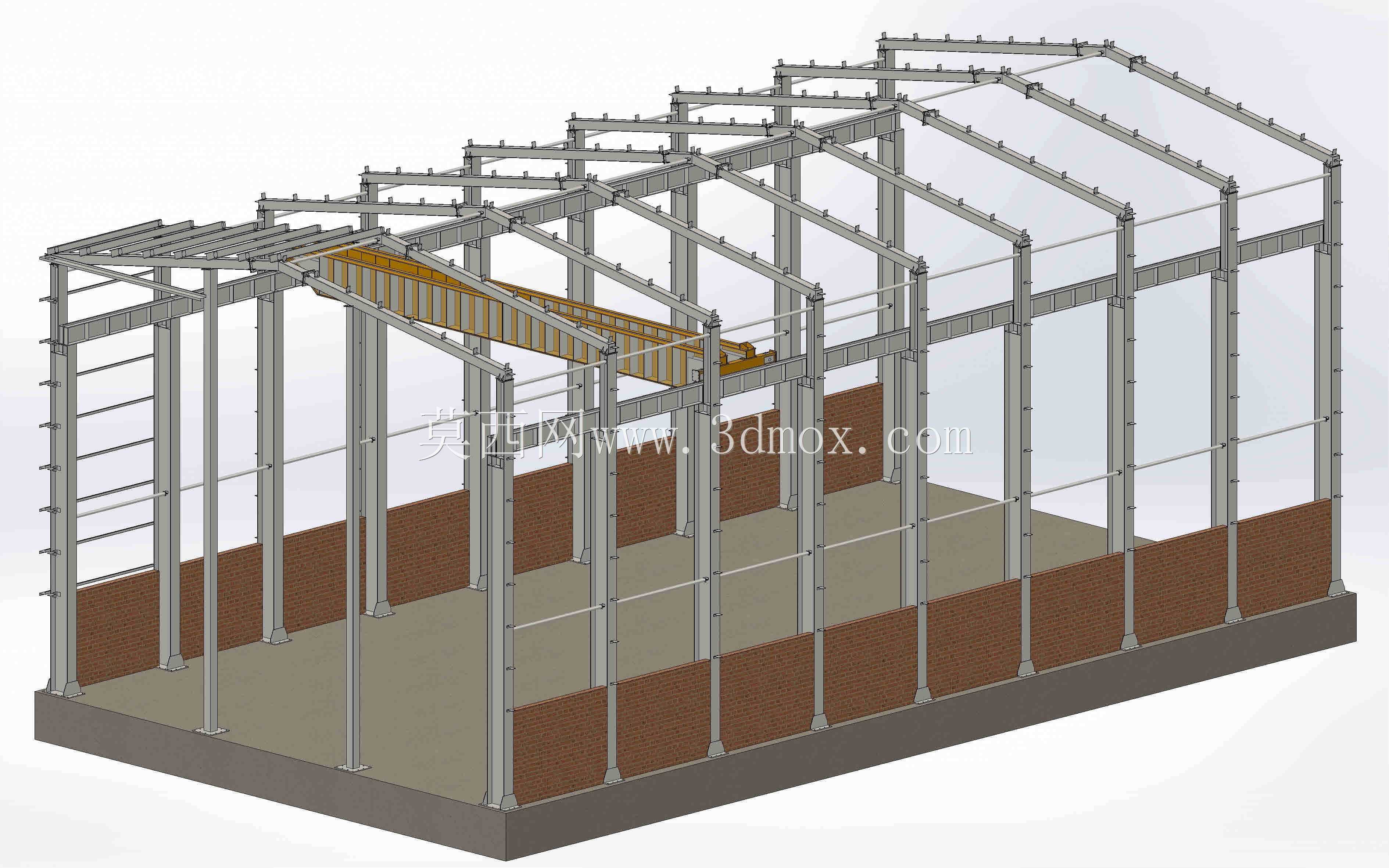

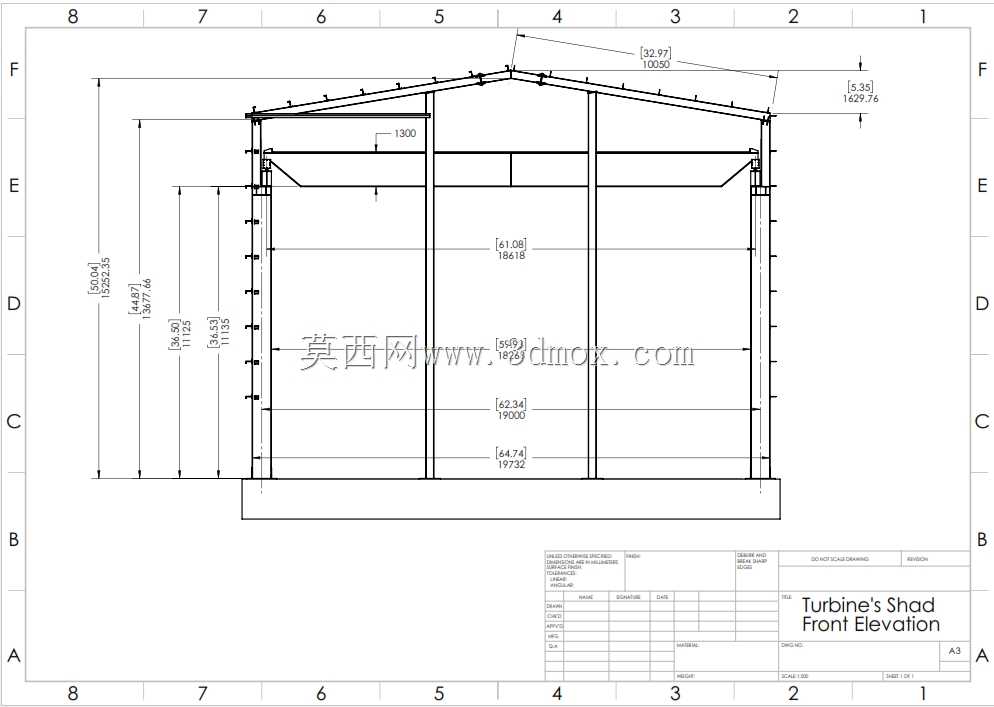

这款带35吨桥式起重机的钢结构工业棚，主要面向重型机械加工、金属构件预制、重型设备装配、大宗工业物料中转等生产场景设计，可作为生产车间的主体围护结构与重型起重作业载体，解决大跨度作业空间内重型工件的垂直吊运、水平移位、工位周转需求，适配单批次重量不超过35吨的工件全流程生产作业，无需额外搭建独立起重支撑结构，大幅降低厂区重型作业区的建设成本。从实际用途来看，该棚架将厂房围护结构与起重运行轨道做了一体化整合，既可以为内部生产作业遮挡风雨、阻隔外界扬尘与无关人员闯入，也能依托自身钢柱、屋架的结构强度承载桥式起重机的全部运行荷载，起重机可沿棚架纵向全程移动，配合小车横向移动与吊钩升降动作，覆盖棚内几乎全部作业区域，完成重型工件从原料卸车、工序流转、成品装车的全链路吊运作业，避免不同工序间重型工件转运需要额外调用移动起重设备的麻烦，提升生产流转效率。在功能特性上，整体采用全钢结构装配式设计，所有承重构件均采用标准化型钢加工，柱脚与混凝土基础做刚性锚固，下部设置1米多高的挡墙结构，既可以阻挡地面杂物、积水进入作业区，也能避免作业区内小型工件、工具滑落至棚外，上部预留通长采光面位置，可按需安装采光板或围护墙板，兼顾通风与采光需求；桥式起重机的运行轨道直接固定在棚架纵向承重梁上，轨道安装精度满足起重机平稳运行要求，结构受力经过合理分配，避免局部荷载过大造成结构变形。设计思路上，整体采用单跨多榀钢排架结构，每榀钢架由立柱、屋架斜梁、纵向系杆组成，通过高强度螺栓连接形成稳定的空间受力体系，在保证36米大跨度无中柱的前提下，尽可能压缩构件截面尺寸，提升内部净空利用率；尺寸设计上，整体长度36200mm、宽度19750mm，肩高13640mm即立柱顶部到基础面的高度，中心高15200mm即棚架屋脊位置到基础面的高度，安装时需要预留超出整体轮廓至少1米的施工操作空间，基础需要按照结构荷载要求做预埋处理，确保棚架安装后整体稳定性满足长期重载起重作业的安全要求，起重机运行时的动荷载可以通过钢架均匀传递到基础，不会出现结构晃动、变形等问题。
