带式输送机配套刮料清扫装置结构

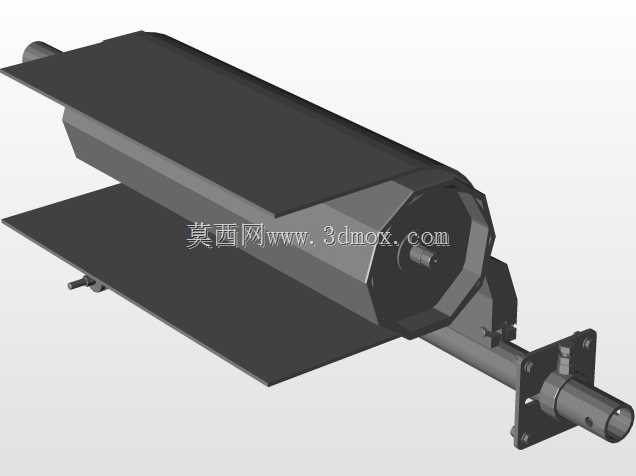

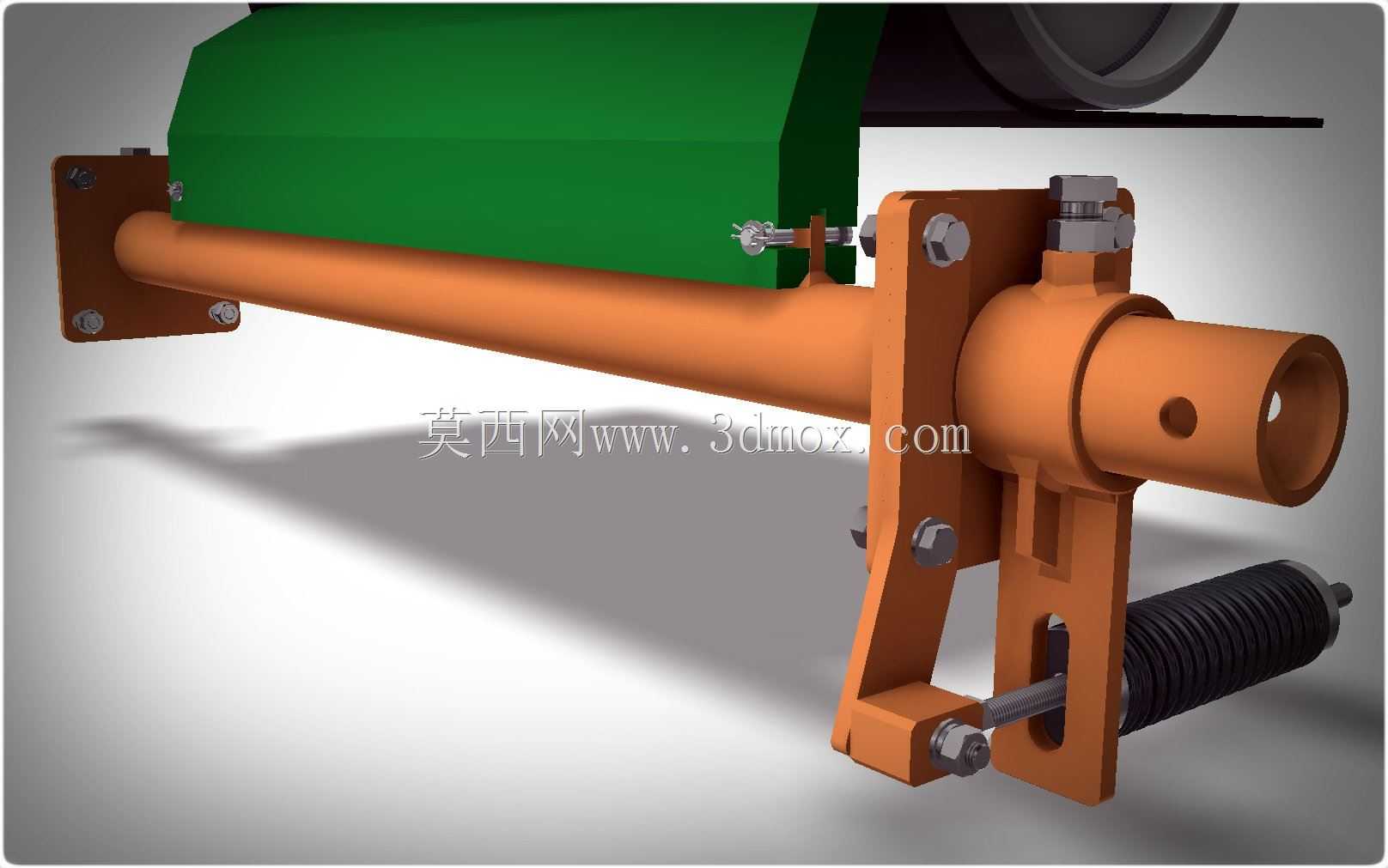

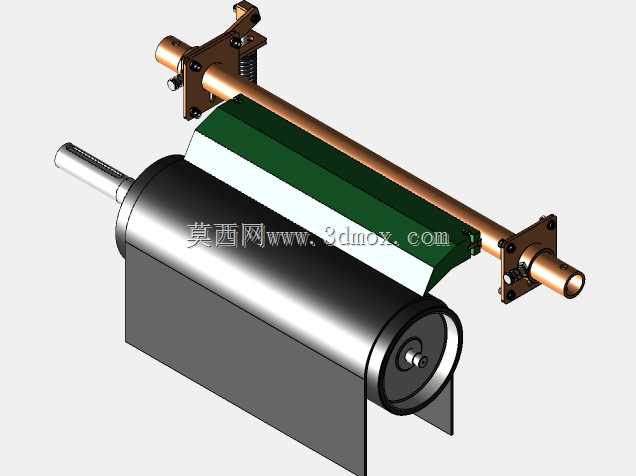

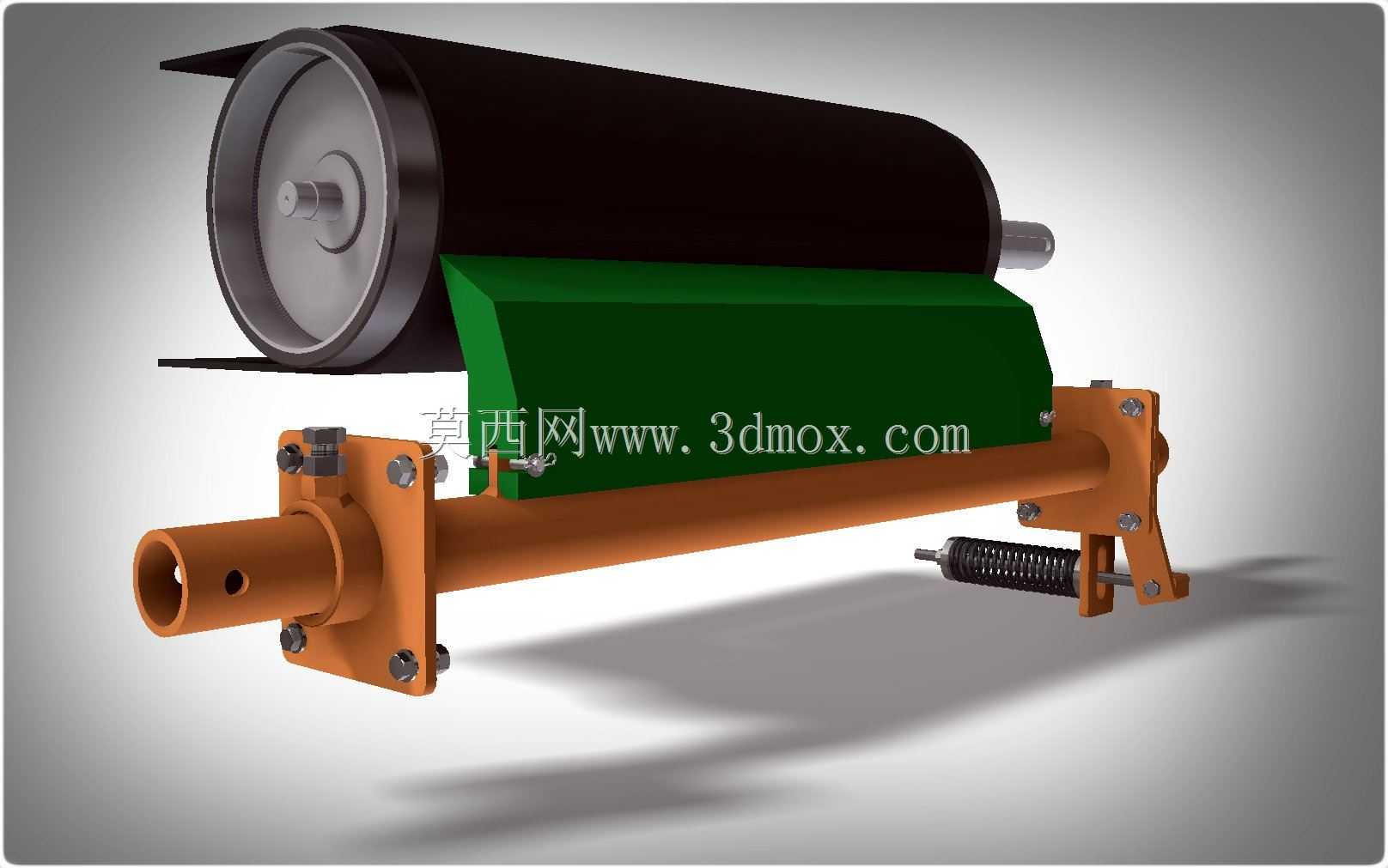

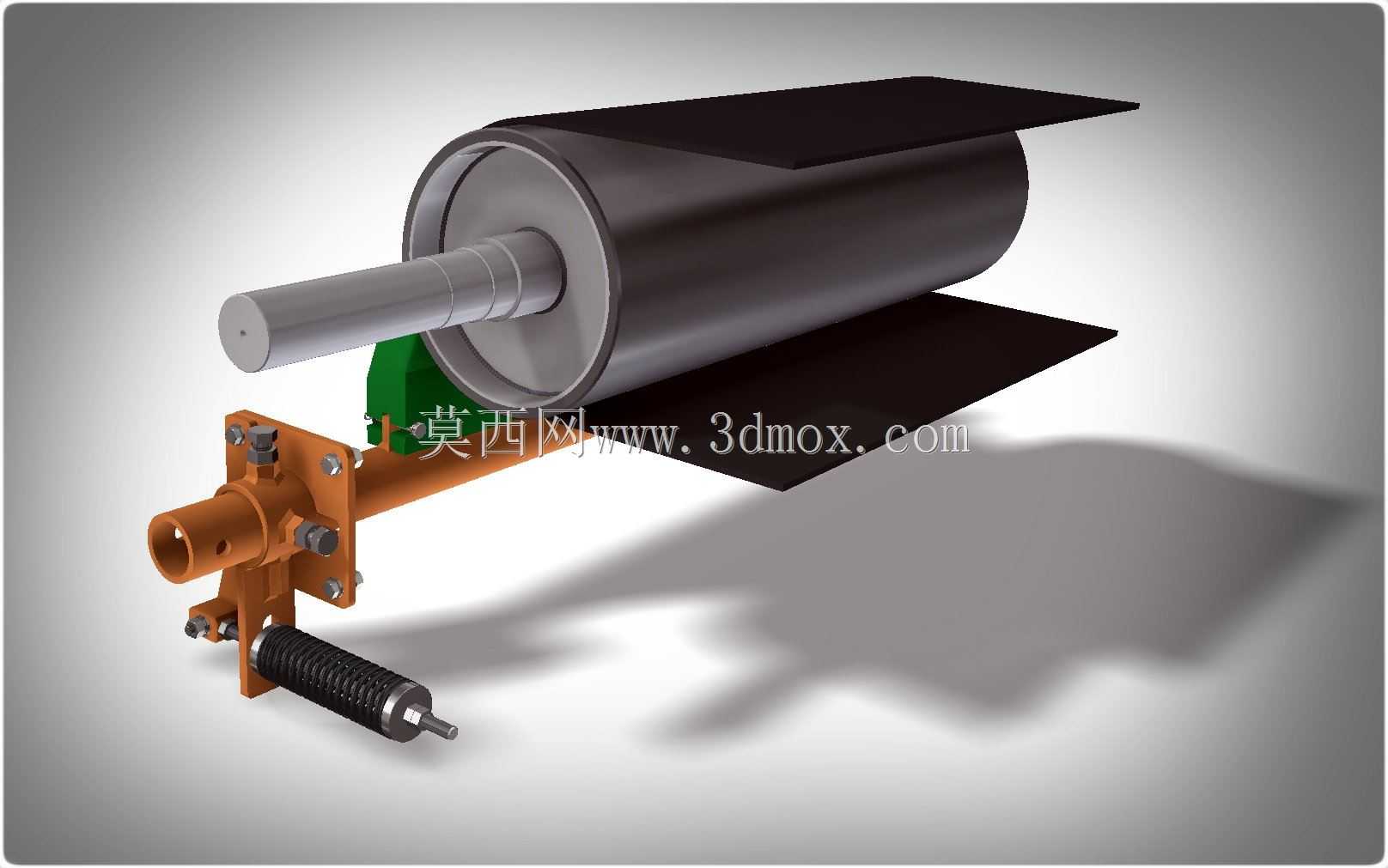

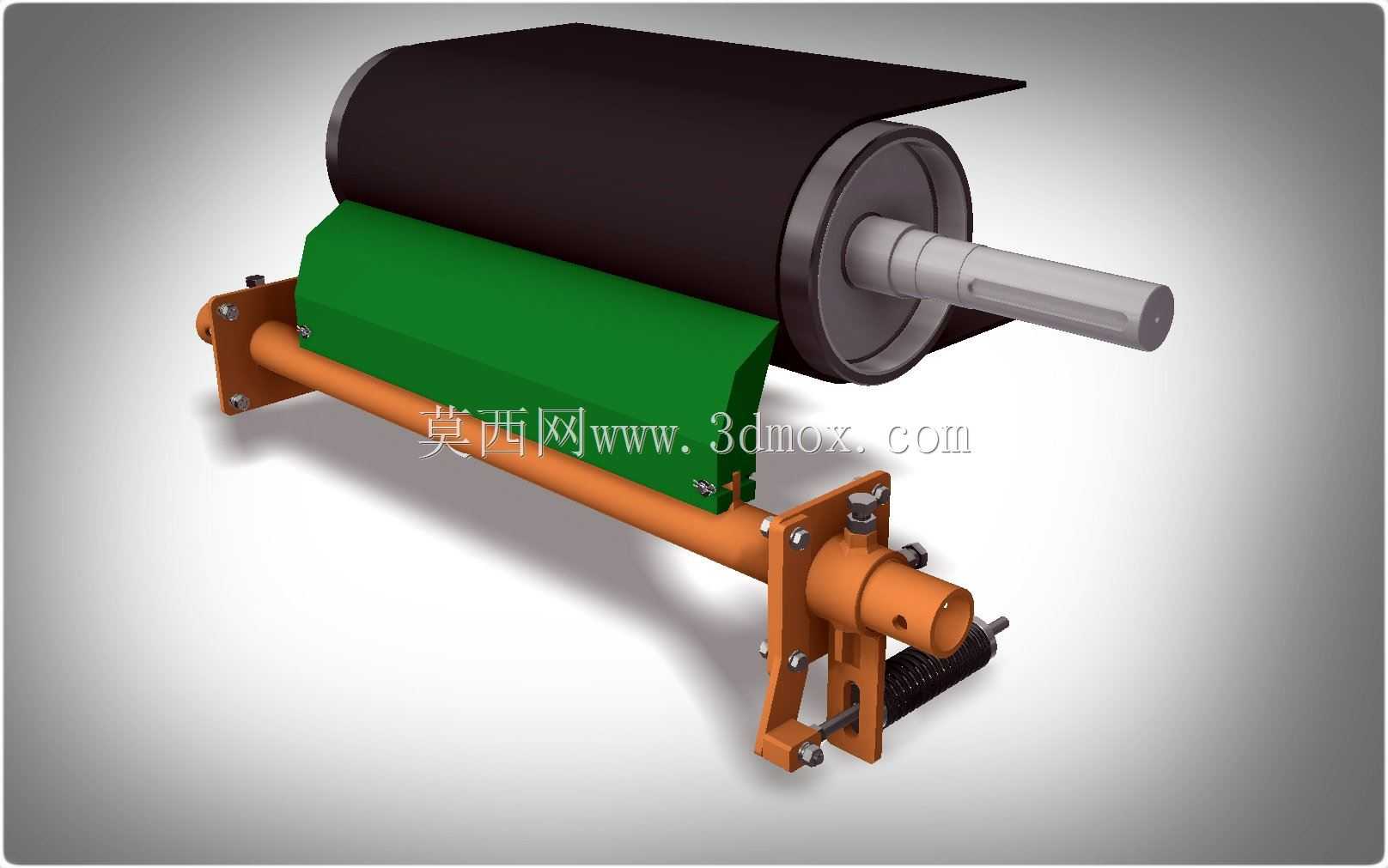

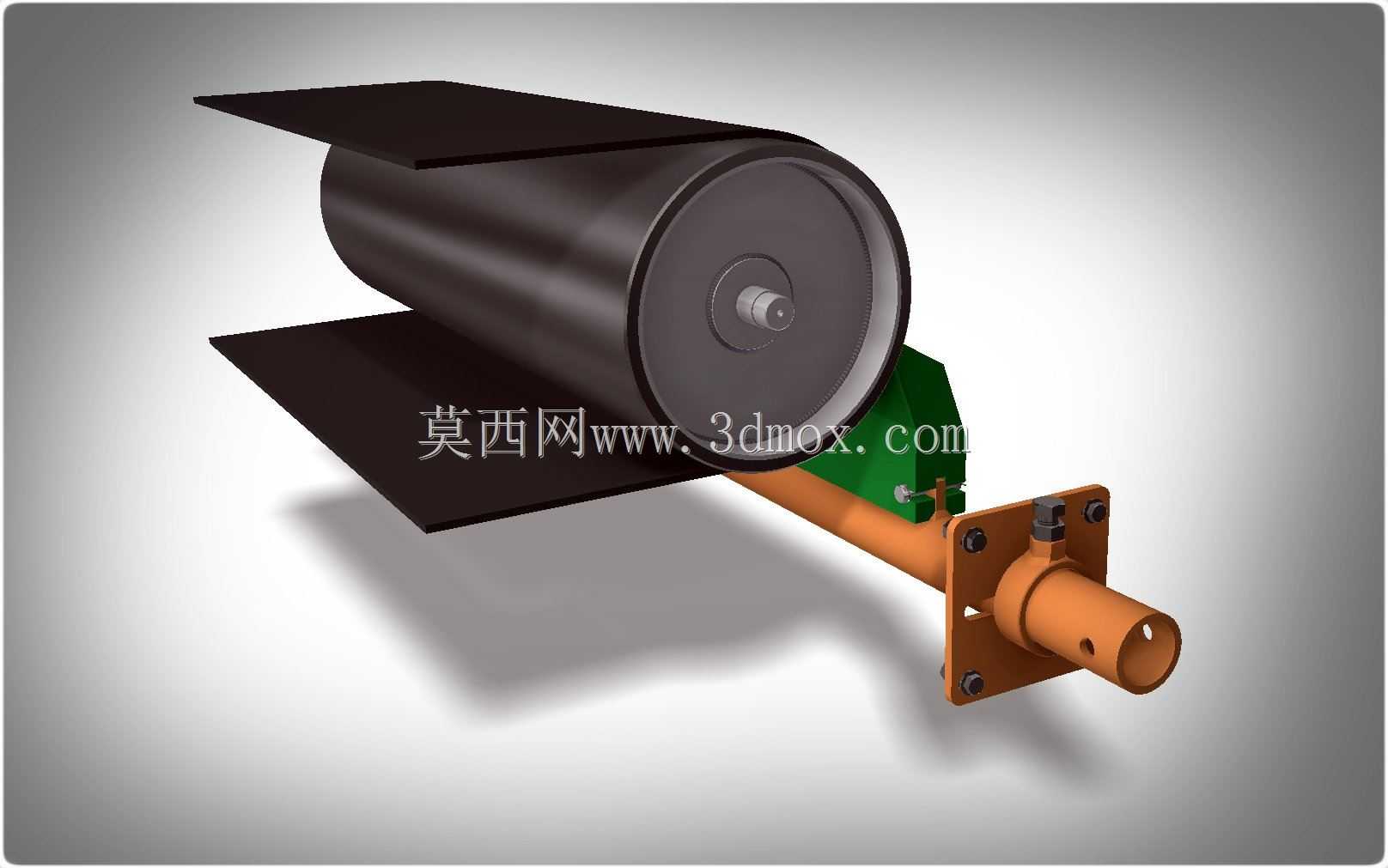

该装置主要配套各类带式输送设备使用，广泛应用于矿山开采、煤炭转运、港口散货装卸、建材骨料输送、粮食仓储转运等存在散料输送的作业场景，是带式输送系统中保障运行稳定性、延长输送带使用寿命的核心配套部件。在实际生产作业中，散状物料在输送带卸料端完成卸料后，总会有部分细小颗粒、粉料粘附在输送带的工作表面，随着输送带的回程段运行不断散落，不仅会造成现场物料撒漏、扬尘污染作业环境，还会让粘附的物料进入输送带与改向滚筒、托辊的配合间隙，加剧滚筒和托辊表面的异常磨损，严重时甚至会造成输送带跑偏、表层橡胶被硬物划伤撕裂的故障，大幅提升输送系统的运维成本与停机风险。这款清扫装置的核心功能就是在输送带离开卸料滚筒的位置，通过弹性压紧的刮料组件，将输送带表面粘附的残留物料彻底刮除，让刮落的物料直接落回卸料料流当中，既避免物料浪费，也从根源上解决回程带料带来的一系列问题。从设计思路来看，这款清扫器采用了分体式模块化的结构设计，核心刮料部件采用高耐磨、低摩擦系数的高分子复合材质制作，刮刃与输送带表面呈适配的接触角度，既能保证刮料的彻底性，又不会过度刮蹭损伤输送带的橡胶表层；支撑刮料组件的主横梁采用高强度型钢制作，两端配备可调节的张紧安装支架，支架上集成了弹性缓冲结构，能够自动补偿刮刃使用过程中的磨损量，始终保持刮刃与输送带表面的贴合压力处于合理区间，同时当输送带表面存在接头凸起、卡嵌硬物等异常情况时，弹性结构可以自动退让，避免刚性碰撞造成刮刃崩缺或者输送带损伤。从安装边界来看，该装置整体结构紧凑，安装时固定在输送机卸料滚筒下方的机架纵梁上，不需要对原有输送机的主体结构做大幅改动，适配不同带宽的常规带式输送机，安装时需要保证刮刃的整体长度方向与输送带的宽度方向平行，刮刃与输送带的接触线处于卸料滚筒的水平切线位置附近，确保刮落的物料能够顺着料流方向下落，不会堆积在清扫器的结构缝隙当中；装置的整体横向宽度略大于配套输送带的宽度，保证能够覆盖输送带的整个物料承载面，不会出现边缘位置漏刮的情况，竖向安装尺寸预留了足够的调整行程，能够适配不同直径的卸料滚筒安装需求，日常运维时只需要定期检查刮刃的磨损情况，在磨损到极限位置时整体更换刮料组件即可，不需要整体拆卸整个装置，大幅降低了日常维护的工作量与操作难度。
