烟草加工生产线整体布局三维设计

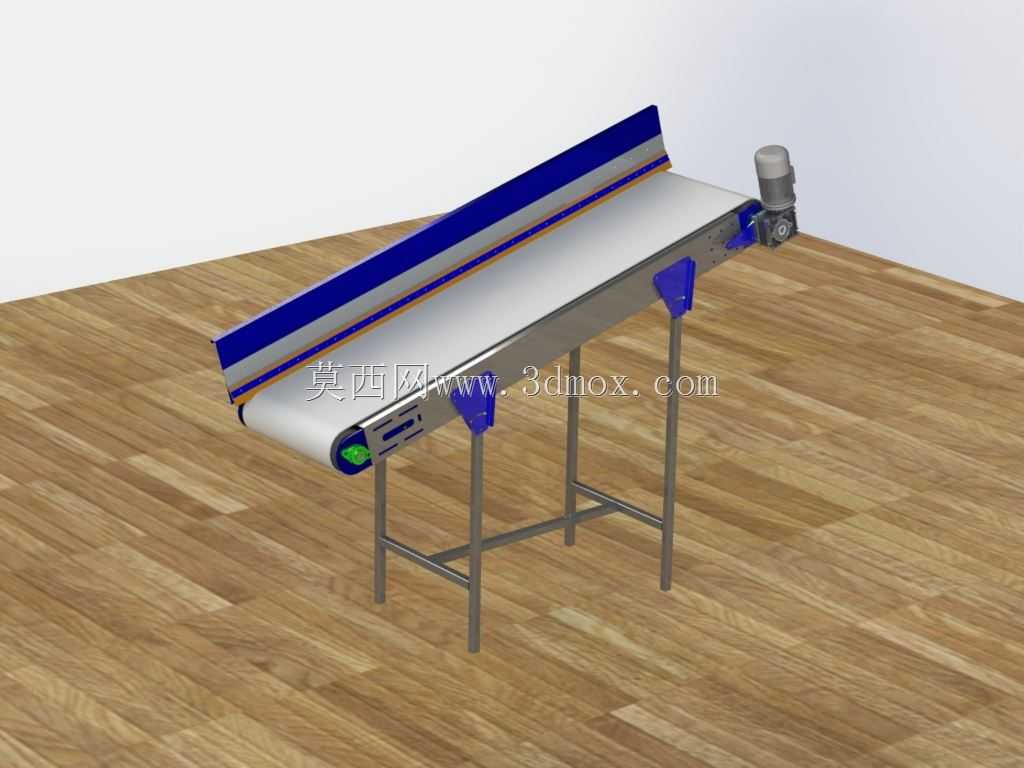

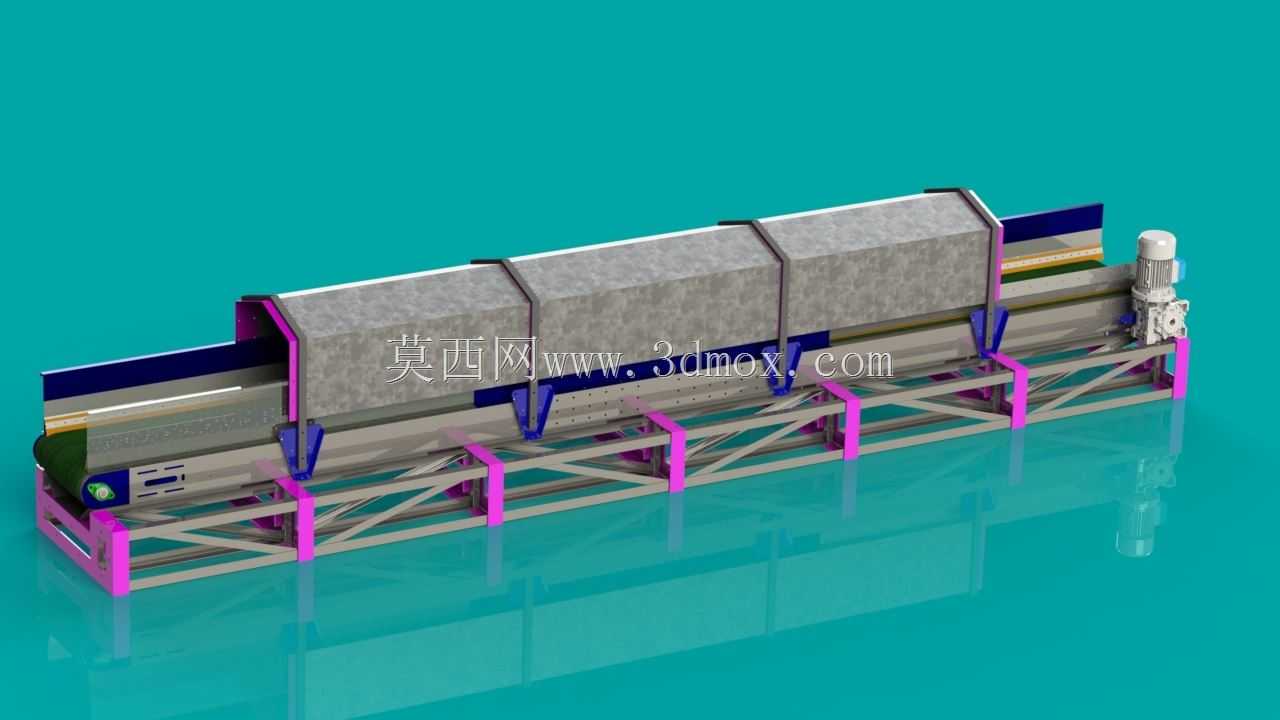

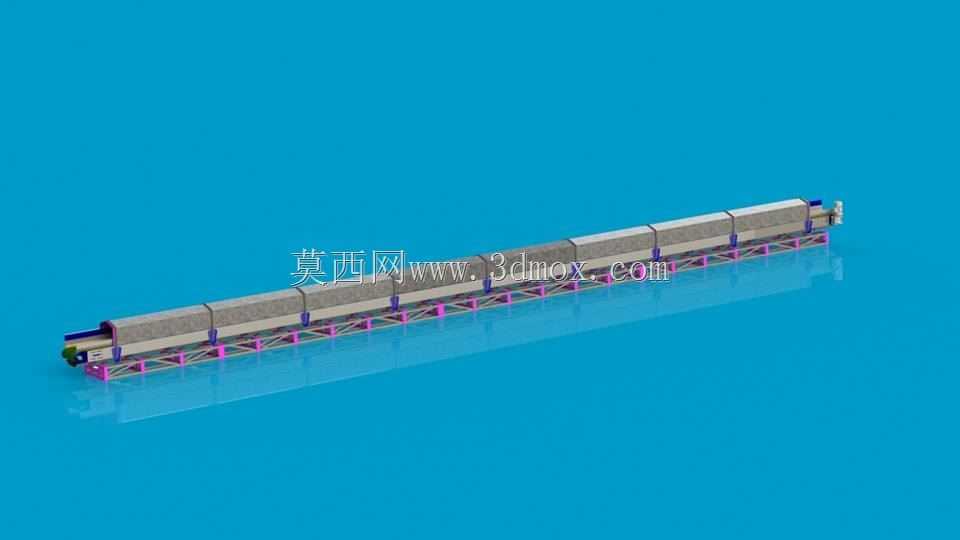

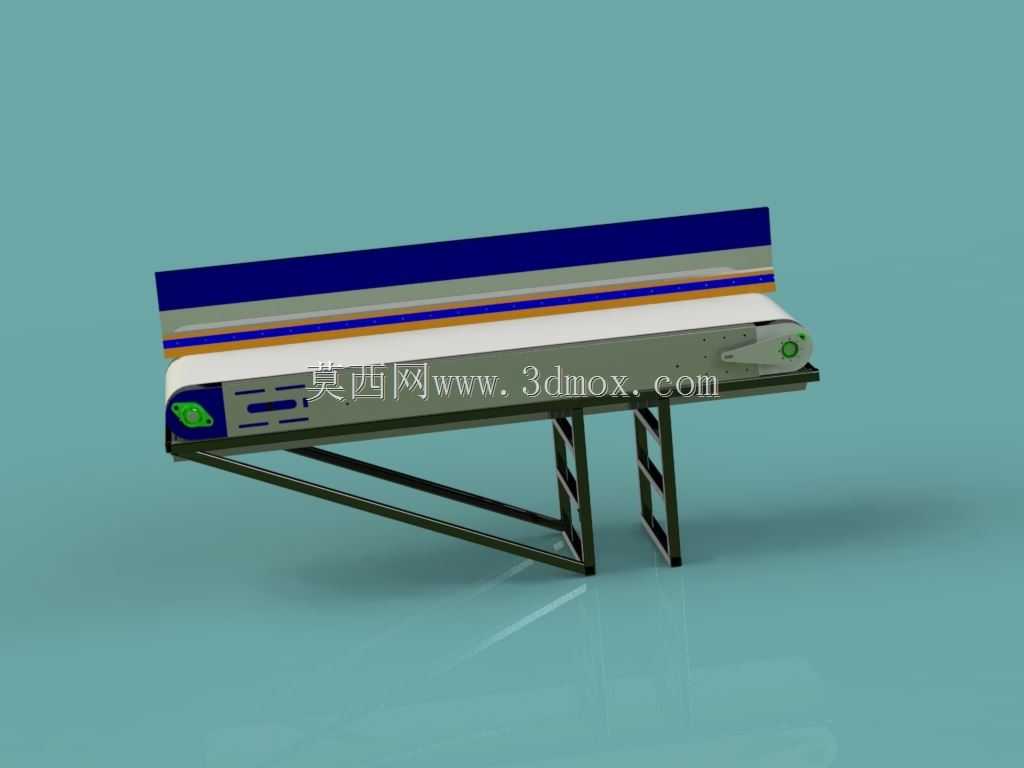

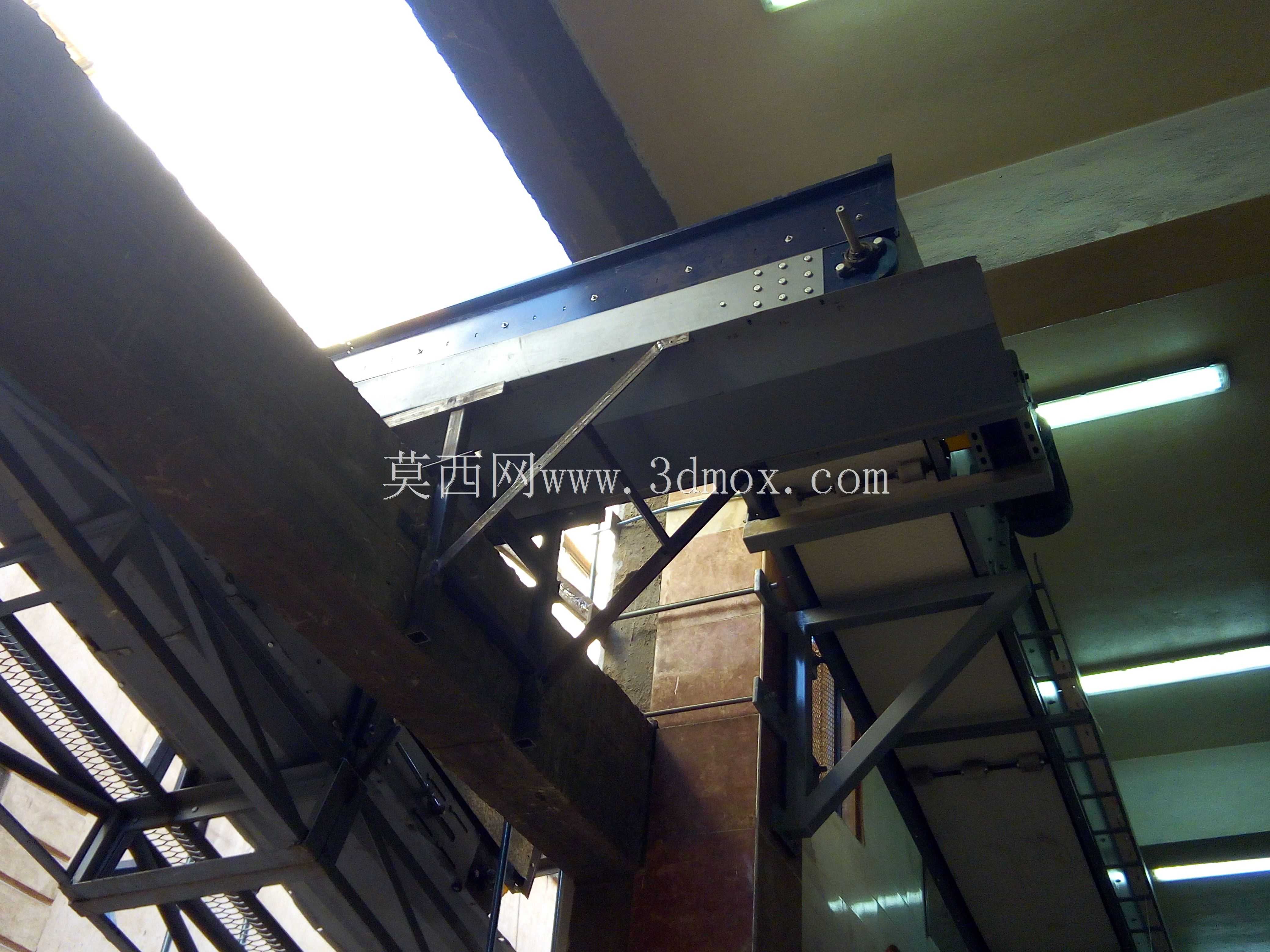

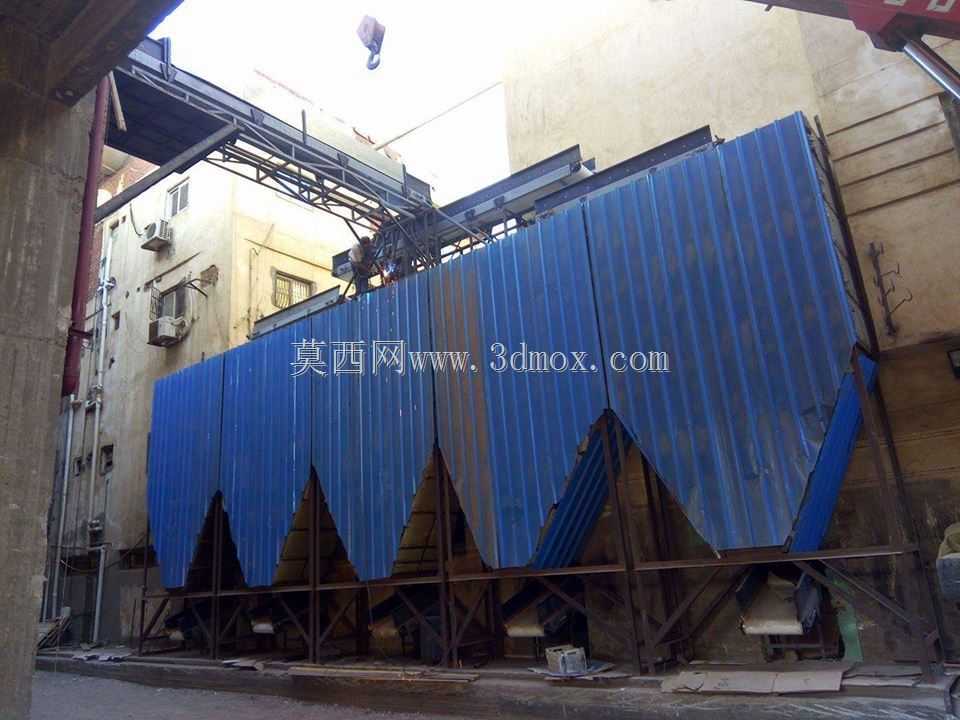

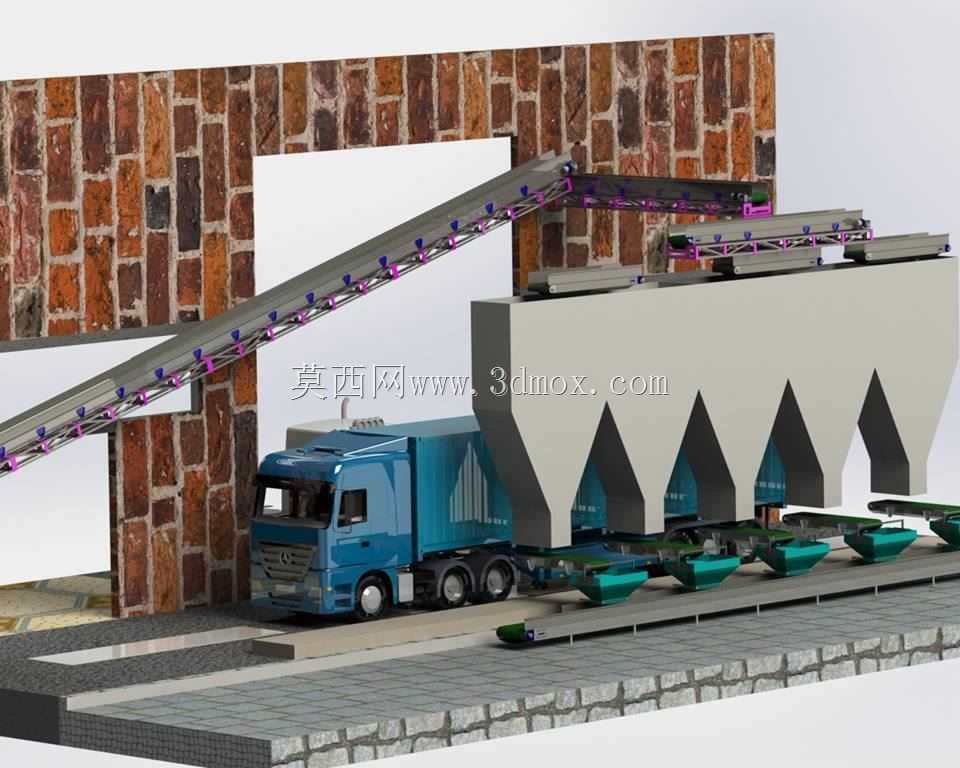

该套三维设计完整还原了规模化烟草加工生产厂区的核心作业工段，聚焦烟叶从原料进厂到预处理打浆的全流程物料转运与加工环节，适配大中型卷烟生产、烟草薄片加工企业的原料预处理车间场景，可直接用于厂区规划论证、生产流程仿真、新员工作业培训、设备安装排布参考等实际场景。整套产线核心由多组长距离输送单元与多工位打浆料斗单元组成，其中输送单元覆盖从厂外原料卸车点到车间内部加工工位的全路径，包含倾斜爬坡输送段、水平转接输送段、多点分料输送段三类结构，爬坡段采用大倾角带式输送结构，可直接承接货运车辆卸载的散装烟叶原料，将物料从地面卸车区域提升至车间二层的加工平台高度，输送带面设置等距挡料结构，避免散装烟叶在爬坡过程中出现滑落、撒料问题；水平段采用平皮带输送结构，衔接爬坡段末端与各打浆料斗的进料口，带面两侧设置挡边结构，防止烟叶在输送过程中掉落至地面；分料段设置在水平输送段末端，通过可调节导流挡板将烟叶均匀分配至各个打浆料斗内，保证各工位进料量均衡，避免单工位过载或空载。打浆料斗单元采用大容积倒锥台形料仓结构，共设置五个独立料仓并排布置，每个料仓下方对应独立的打浆预处理工位，料仓上部为长方体储料段，可缓存一定量的烟叶原料，平衡前端输送与后端加工的产能差，下部为多棱锥形出料段，锥角设计充分考虑烟叶的堆积角特性，保证物料可依靠自重顺畅滑落至下方打浆设备内，不会出现物料架桥、堵料的问题。整套产线的设计思路围绕连续化、自动化生产需求展开，在布局上充分结合现有厂房的建筑结构，将卸车区域设置在厂房外侧的货运通道旁，方便货运车辆停靠卸料，加工区域设置在厂房内部，通过封闭输送结构连接内外区域，既满足原料卸车的物流便利性，又保证车间内部的生产环境整洁；设备排布预留了充足的操作与检修通道，输送架体下方预留1.8米以上的通行空间，料斗周边预留1.2米的检修操作空间，方便日常设备维护与清理作业。在安装边界上，整套产线的爬坡段水平投影长度适配常规货运车辆的停靠长度，最高点高度不超过厂房二层平台的预留层高，水平输送段的总宽度适配五个料斗的并排排布尺寸，料斗底部出料口高度匹配下方打浆设备的进料口高度，所有设备的安装基础均采用常规混凝土地面预埋螺栓固定，无需特殊地基处理，可适配大多数现有工业厂房的安装条件，整套产线运行时可实现烟叶原料从卸车到打浆预处理的全流程连续作业，无需人工反复转运物料，大幅降低生产过程中的人工劳动强度，减少物料转运过程中的损耗与污染，提升烟草原料预处理环节的生产效率与作业标准化程度。
