10kV变电站用KSO型中压开关柜结构设计

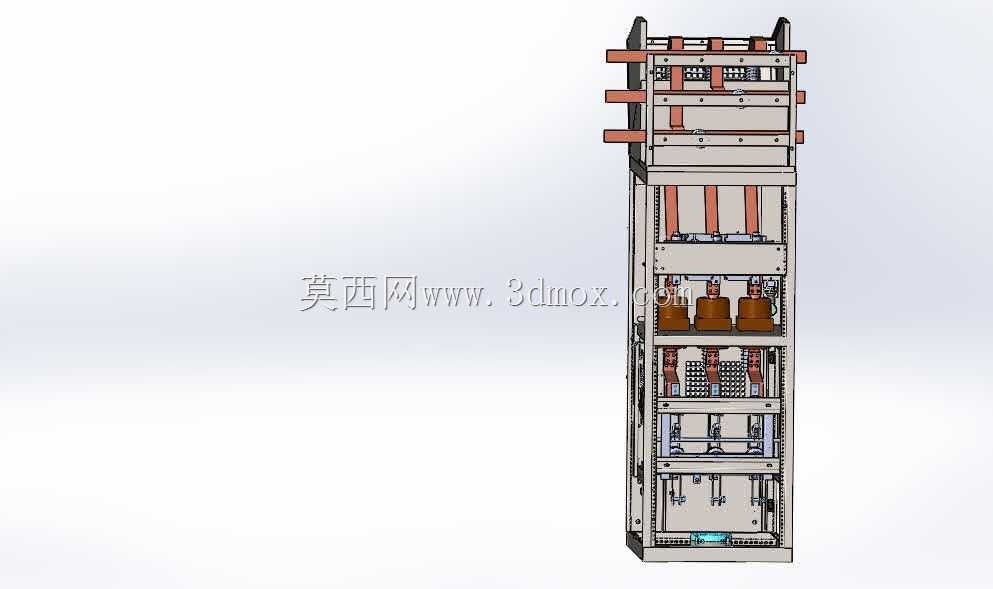

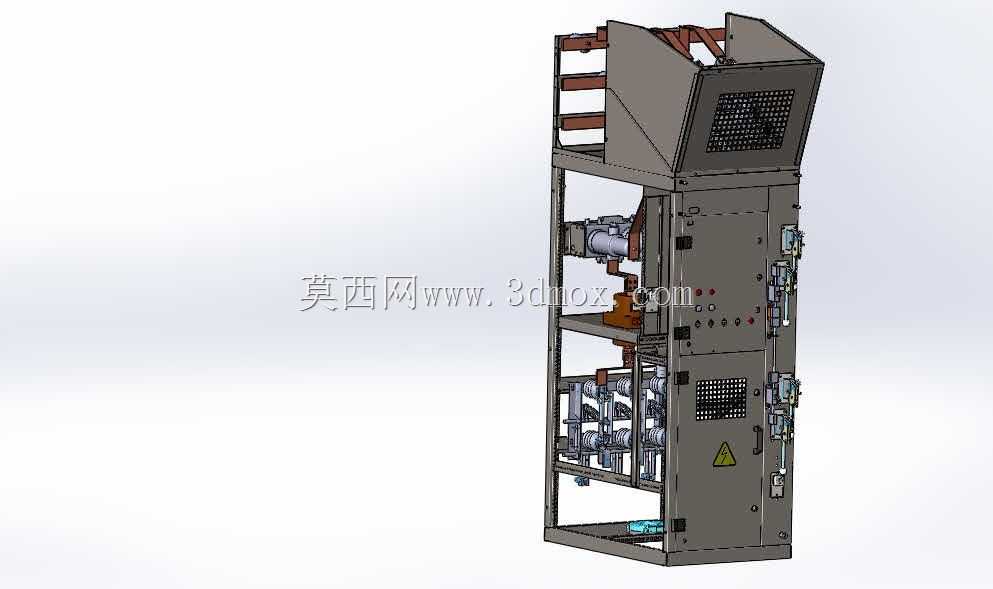

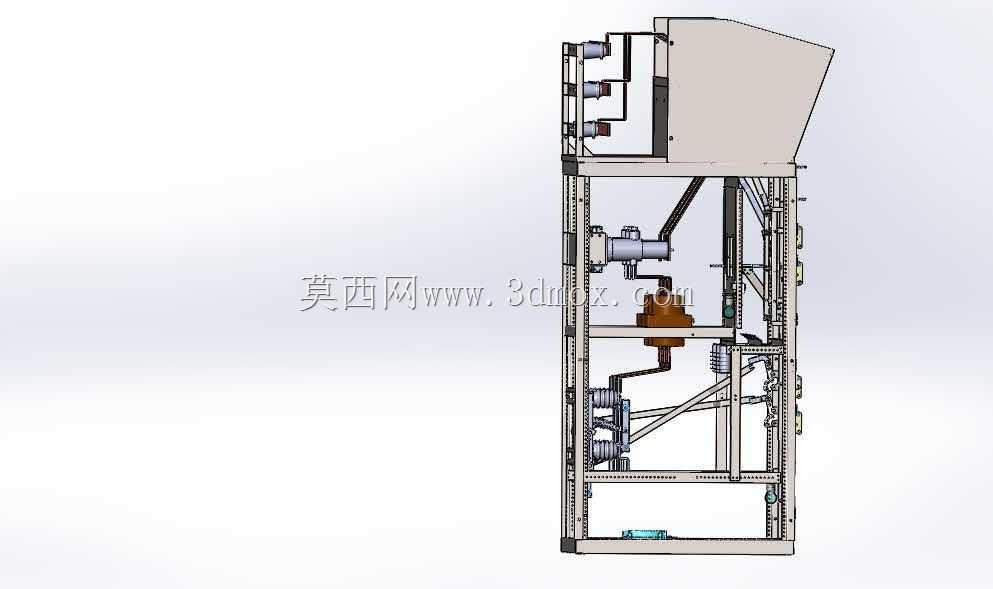

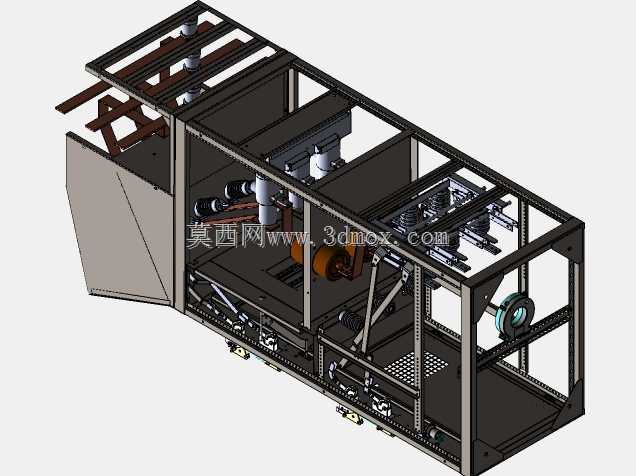

这款中压开关柜主要面向10kV电压等级的变电站配电场景，是城乡电网配电环节、工矿企业内部变配电站、中小型区域供电枢纽中承担电能分配、线路保护与负荷管控的核心电气设备，日常运行中负责对接上级10kV进线回路，向下为多组低压变压器、高压用电负荷分配电能，同时在回路出现过载、短路、接地故障时快速切断故障段，避免故障范围扩大影响整体供电网络的稳定运行。从实际应用场景来看，该类柜体常安装于户内配电房、预装式箱变内部，适配环境温度-10℃到40℃、海拔1000米以下的常规配电工况，也可根据特殊使用场景调整绝缘间隙与防护结构满足高海拔、高湿环境的使用要求。设备采用分层式柜体结构设计，整体为立式落地安装形式，柜体框架采用标准化型材拼接成型，各功能舱室之间设置金属隔板实现物理隔离，顶部设置独立的泄压通道，当柜内出现弧光故障时高压气流可通过顶部泄压口定向排出，避免冲击正面操作区域保障运维人员安全；正面设置多组操作面板与观察窗，运维人员可在不开柜的情况下观察内部开关分合状态、完成分合闸操作与紧急分闸动作，柜门上设置安全联锁结构，只有当主回路处于分闸接地状态时才可开启柜门进入柜内检修，从结构层面规避误操作带来的安全风险。设计过程中充分考虑配电设备的安装与运维需求，柜体宽度适配常规10kV中压柜的标准安装间距，深度预留了电缆接线、母排连接的操作空间，底部设置标准化的电缆进线开孔与基础安装固定孔位，可直接匹配现有配电房的预留基础完成安装，无需额外定制转接底座；内部元器件安装梁采用可调节式结构，可根据不同选型的断路器、隔离开关、互感器尺寸调整安装位置，适配不同厂家元器件的安装需求，柜体侧面预留了母排连接接口，多台柜体并排安装时可直接通过侧部母排完成柜间电气连接，大幅减少现场接线的工作量。柜体下部设置独立的电缆室，预留了充足的电缆弯曲半径空间，方便多根大截面电力电缆的接线与固定，电缆室与开关室、母线室之间的隔板采用阻燃绝缘材料制作，既可以避免不同舱室之间的故障蔓延，也能降低带电部位对外壳的绝缘风险；柜内设置的通风散热结构兼顾了防护等级与散热需求，上下部的通风口设置防尘滤网，可在保证空气流通带走元器件运行热量的同时，阻挡外界粉尘进入柜内积累在绝缘件表面降低绝缘性能，保障设备长期稳定运行。
