建筑工地临时供电箱结构设计

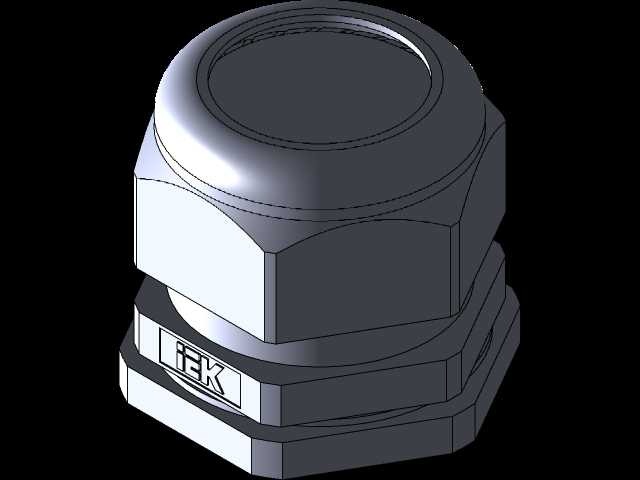

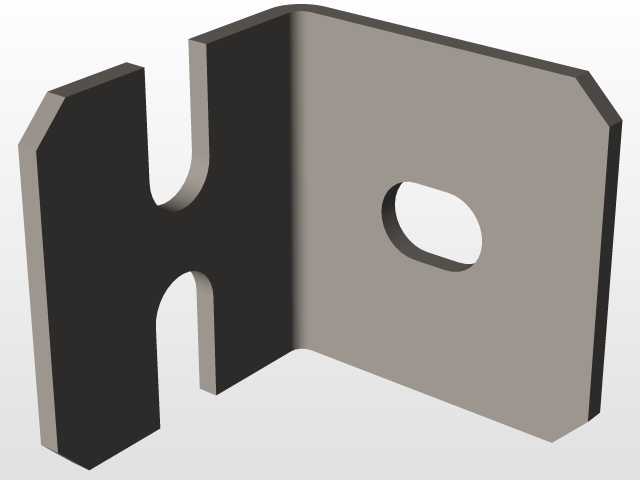

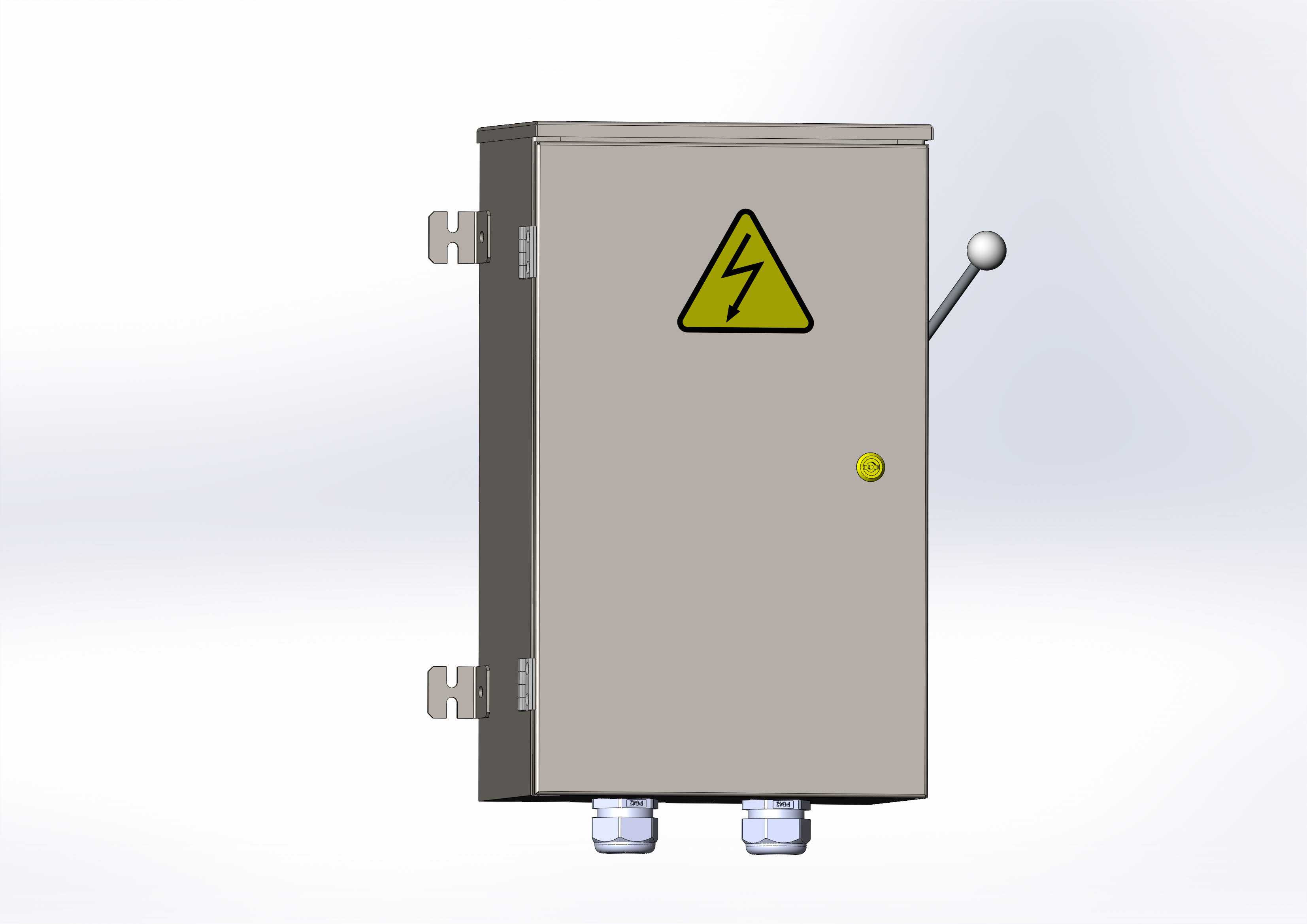

　　这款临时供电箱的建模完全贴合建筑工地现场的实际使用需求，建模过程中优先考虑了户外复杂工况下的使用边界，箱体采用壁挂式安装结构，背部预留的两组安装挂耳适配工地常见的角钢支架、临时围挡立柱安装场景，安装孔位的间距按照常规施工现场的固定件规格预留，不需要额外打孔适配就能完成快速固定。箱体底部设置的两个格兰头进线口，匹配工地常用的橡套电缆外径规格，进线处的密封结构可以阻挡施工扬尘、零星溅水进入箱体内部，避免户外作业时的杂物侵入引发电气故障。

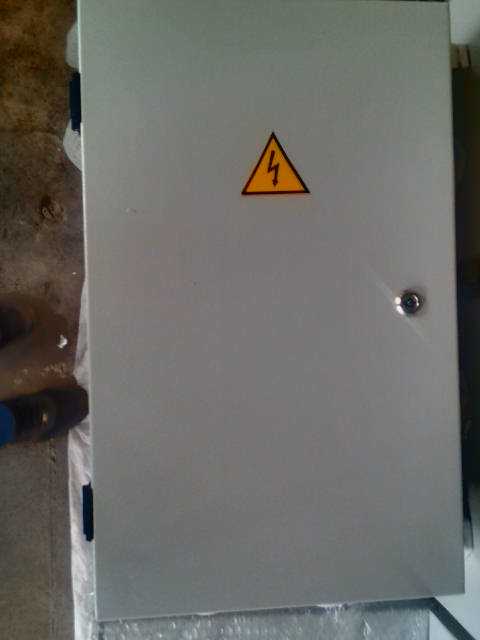

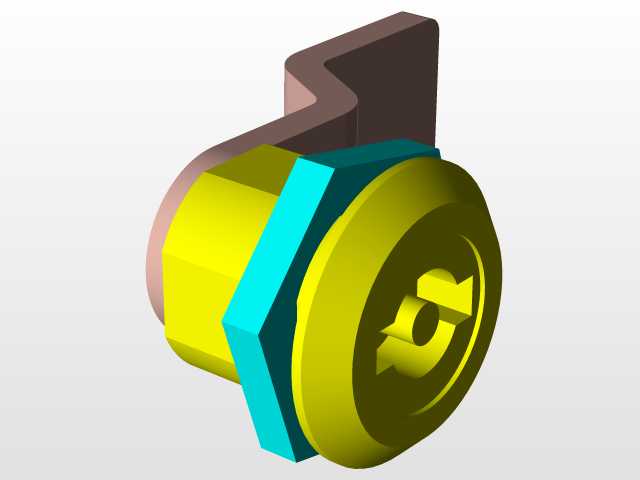

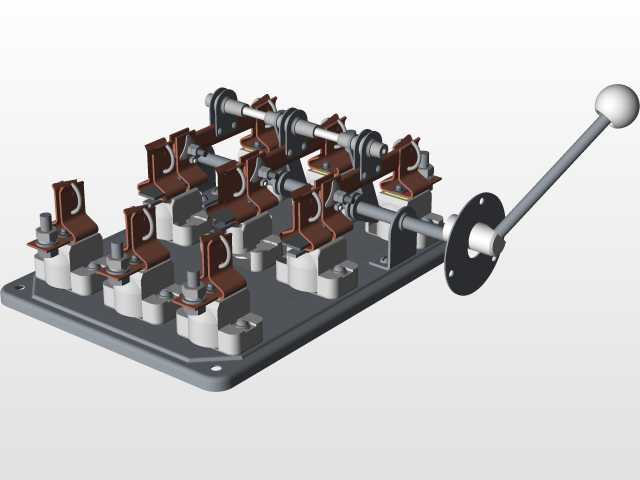

　　从功能设计来看，箱体侧面伸出的操作手柄带绝缘球形握把，操作时的力臂长度经过合理设置，分合闸操作时不需要额外借助工具，戴劳保手套也能顺畅完成操作，手柄的伸出位置避开了箱体开门的干涉区域，操作时不会被箱门剐蹭。箱门正面的高压警示标识采用凸面建模还原，和实际产品的丝印警示标识位置一致，现场作业人员可以快速识别设备属性，避免误触风险。箱门的锁具采用通用的三角锁芯结构，和工地现有配电箱的钥匙通用，不需要单独配备钥匙，方便现场电工日常运维。

　　建模时对外形尺寸的把控严格遵循临时供电设备的便携性要求，箱体整体宽度控制在单人可搬运的范围内，重量分布均匀，现场转场时两个工人就能完成抬运转移，不需要动用吊装设备，适配建筑工地作业面频繁变动的使用特点。箱体的边角做了小圆弧过渡处理，避免搬运、安装过程中尖锐边角划伤作业人员，也能减少磕碰掉漆的概率，延长户外使用的寿命。箱门和箱体之间的合页结构采用隐藏式建模，合页的转动角度预留了180度的开门空间，完全开门后不会遮挡操作空间，方便内部元器件的检修与接线作业。

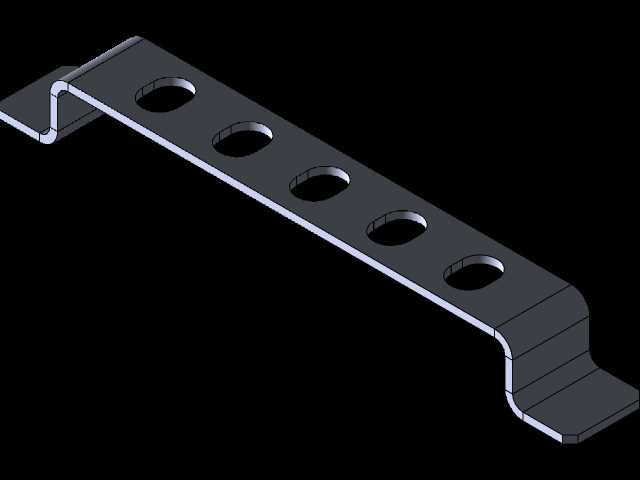

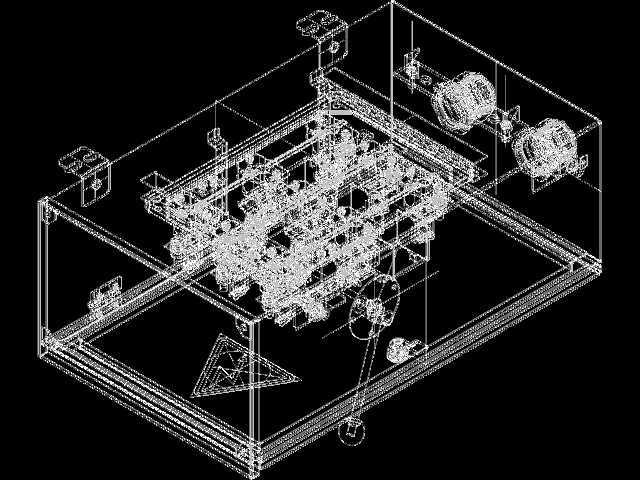

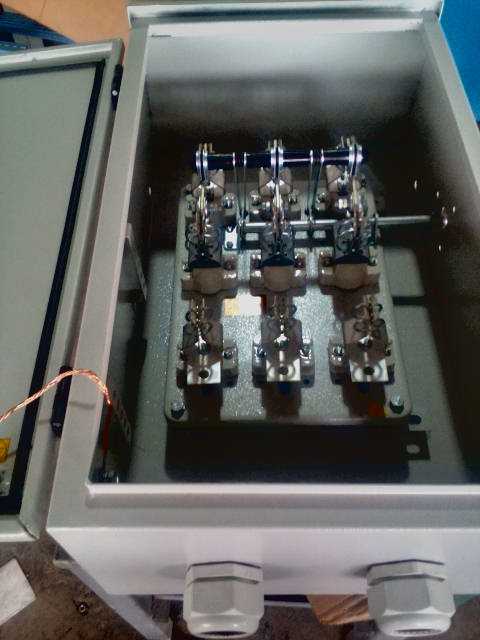

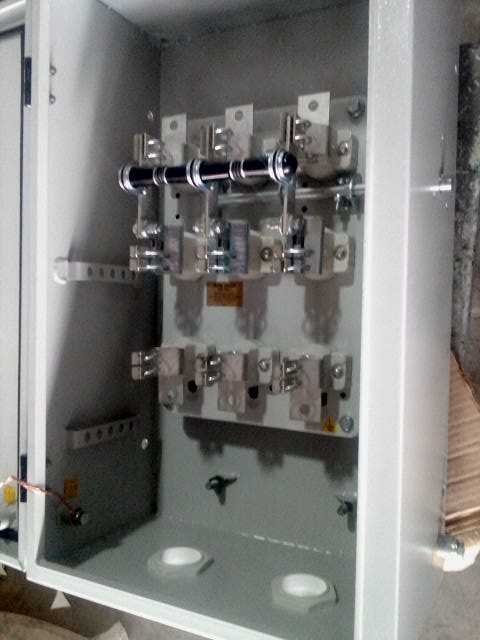

　　在结构细节上，箱体的门板内侧预留了元器件安装的导轨位置，建模时按照常用的漏电断路器、隔离开关的安装尺寸预留了装配间隙，设计人员可以直接在这个箱体模型基础上排布内部电气元件，不需要重新调整箱体的内部空间尺寸。箱体的外壳厚度按照户外电气设备的防护要求设置，既保证了足够的结构强度，避免工地坠物砸坏箱体，又不会因为板材过厚导致整体重量过大，增加搬运负担。箱体顶部做了微倾斜的防雨檐结构，雨天时雨水可以顺着檐边流下，不会积聚在箱顶顺着门缝渗入内部，适配南方多雨地区的户外施工场景。
