10吨级双梁起重小车精细化三维结构

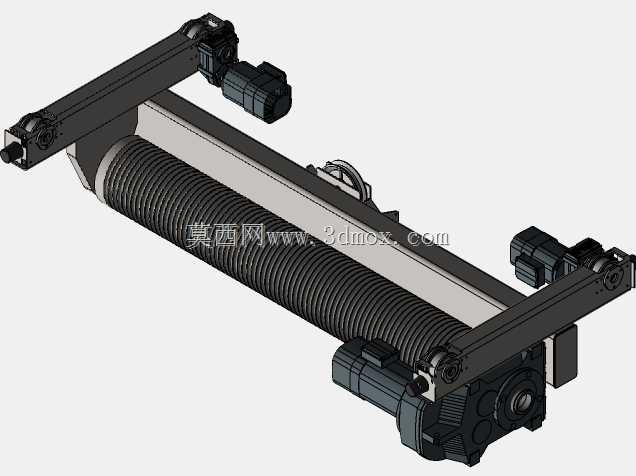

该模型还原的是适配10吨额定起重量的双梁桥式起重机核心起升小车，这类设备广泛应用于机械加工车间、重型装备组装厂房、仓储物流库区、冶金生产辅助工段等场景，主要承担固定跨距范围内的重型工件、成件物料、设备部件的垂直起升与水平转运作业，是生产环节中衔接工序流转、重型物料移位、设备安装检修的核心物料搬运装备。模型完整呈现了起重小车的核心功能结构，包含大直径多层缠绕式起升卷筒，卷筒表面加工有匹配钢丝绳绳径的螺旋绳槽，可保证起升作业过程中钢丝绳排布规整，避免乱绳咬绳问题，延长钢丝绳使用寿命；卷筒两端配置有独立的驱动减速单元与运行端梁结构，端梁上集成了沿双梁主梁轨道行走的车轮组与水平导向轮，可保证小车沿主梁方向平稳运行，避免运行过程中出现啃轨、偏移问题；起升机构配置有独立的驱动与制动模块，可实现重物起升过程中的平稳启停与可靠悬停，防止重物溜钩引发安全隐患。从设计思路来看，该结构采用精益化布局思路，将起升驱动、运行驱动、卷筒支撑、导向限位等模块进行紧凑化集成，在保证10吨额定起升载荷的结构强度前提下，尽可能压缩小车整体的横向与纵向尺寸，降低小车自重对主梁的载荷负担，同时预留出足够的钢丝绳缠绕空间与检修操作空间，方便日常对制动器、联轴器、车轮组等易损部件的维护更换。模型清晰呈现了设备的安装边界：小车两端端梁的车轮踏面间距匹配标准双梁起重机的主梁轨距，卷筒的轴向长度适配对应起升高度下的钢丝绳缠绕容量，整体上部结构的高度尺寸可满足厂房内最低安全起升高度的设计要求，各驱动模块的外置布局不会与主梁上的走台、护栏、供电滑线等附属结构产生干涉，可直接适配对应规格的双梁桥架进行组装，无需额外对桥架结构进行改造。整个结构的受力传递路径清晰，起升载荷通过卷筒支座传递至小车架，再通过两端端梁的车轮组均匀传递至两侧主梁，结构受力均匀，可有效降低局部应力集中问题，提升设备整体的运行稳定性与使用寿命。
