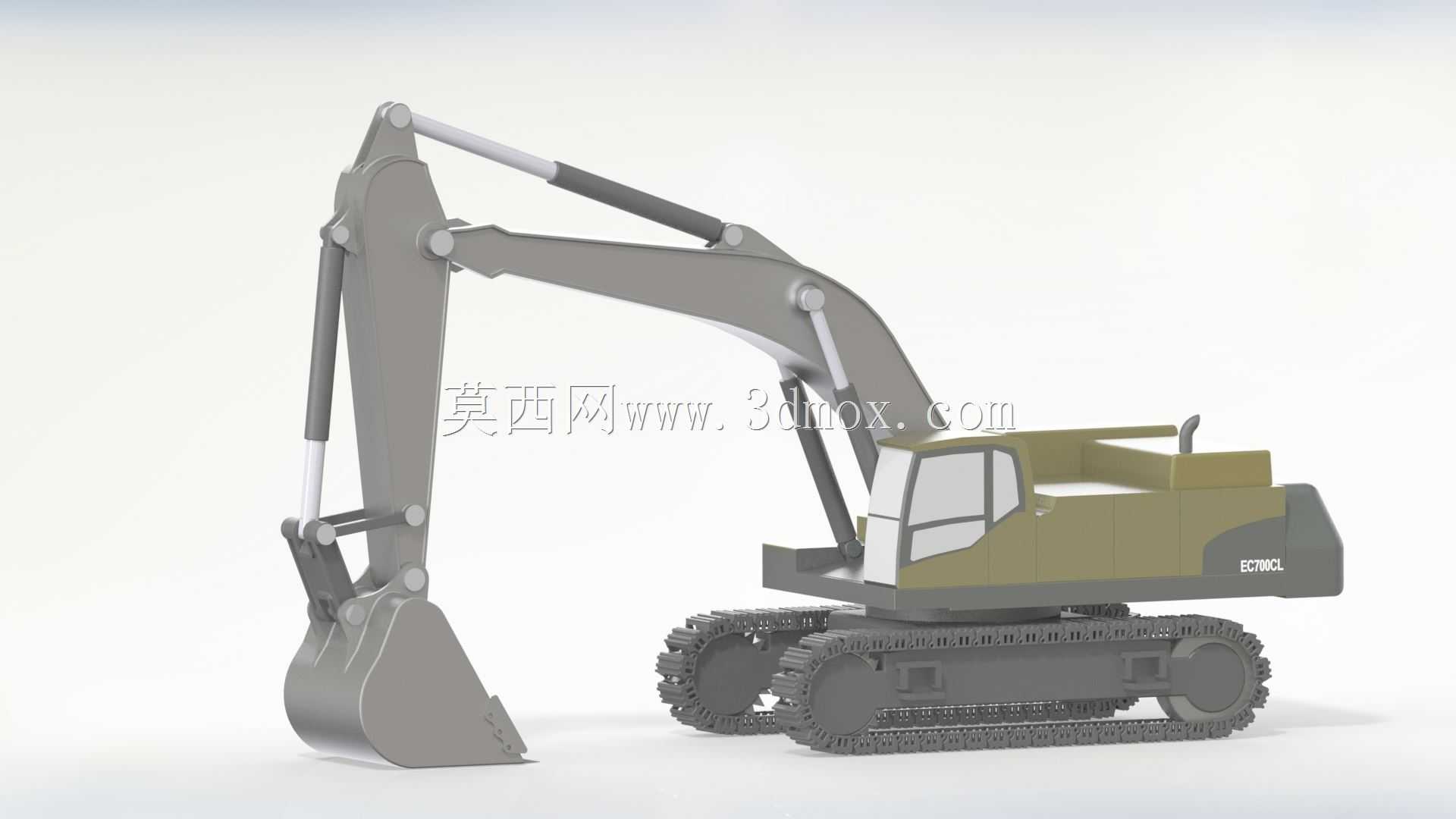

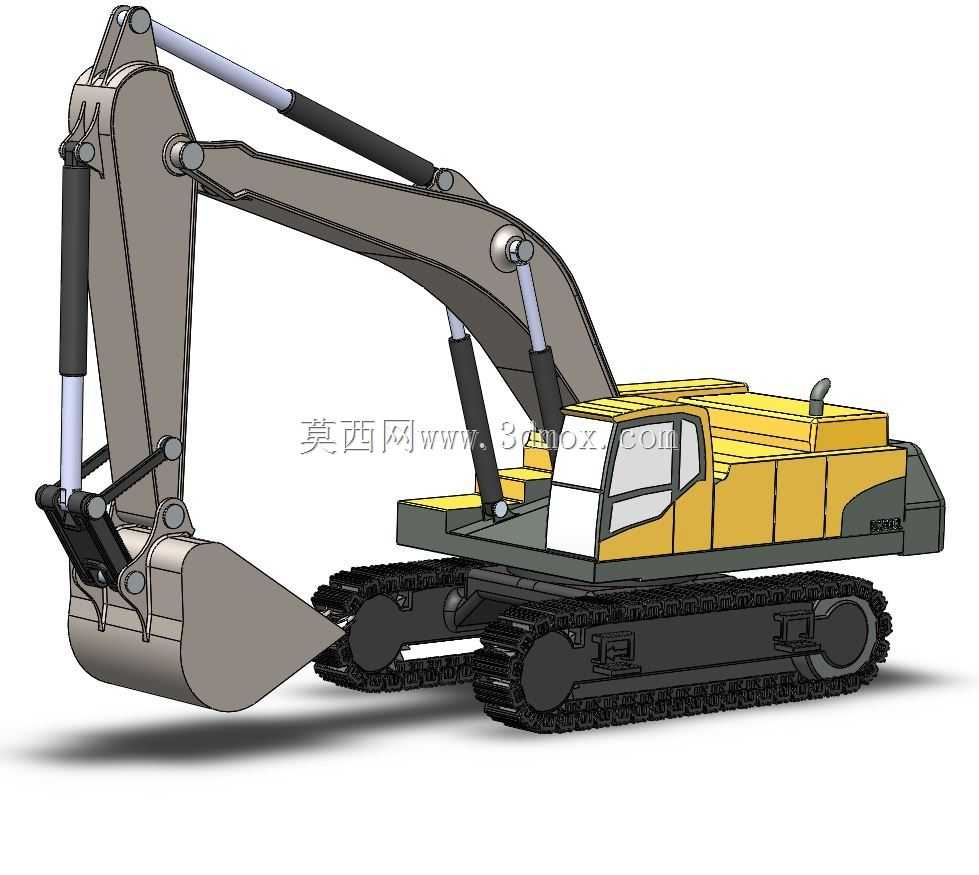

沃尔沃大型履带式液压挖掘机三维设计

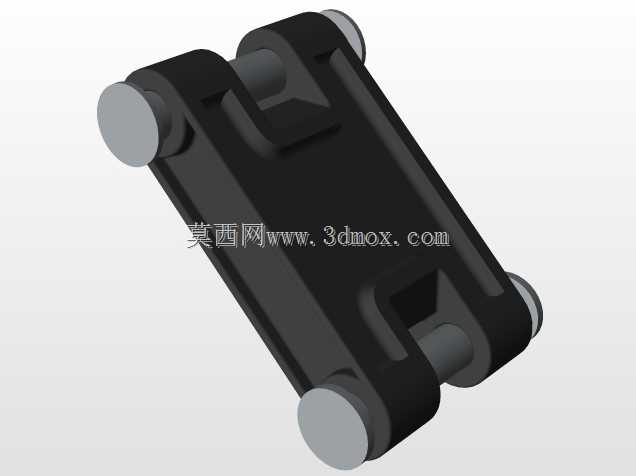

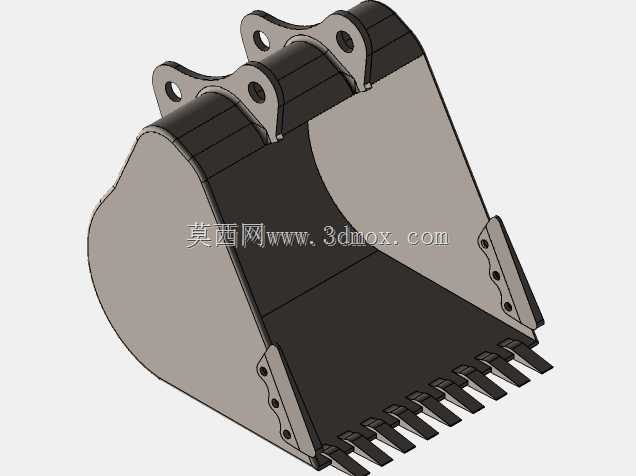

该履带式液压挖掘机主要面向矿山开采、大型土石方工程、基建场地平整、河道清淤、港口物料装卸等重载作业场景，可适配破碎锤、抓斗、松土器等多种属具，完成破碎、抓取、剥离等多元化作业任务，是大型工程施工中核心的土方作业装备，能够在泥泞、崎岖、硬质矿场等复杂非铺装路面稳定作业，依靠履带结构提供极强的接地附着力，避免轮式设备在松软场地陷车的问题，适配各类恶劣施工环境。从功能特性来看，该设备采用反铲作业结构，工作装置包含动臂、斗杆、铲斗三大核心部件，搭配多组液压油缸实现各关节的灵活摆动，可完成大深度挖掘、大半径卸料、高位举升等动作，上部转台可实现360度全回转，能够在机身不移动的情况下覆盖大范围作业区域，大幅减少设备移位频次，提升作业效率；下部行走机构采用履带式设计，搭配支重轮、引导轮、驱动轮与履带板结构，可实现设备的前进、后退、原地转向等动作，爬坡能力强，可适应坡度较大的作业面。在设计思路上，该模型严格遵循真实挖掘机的结构比例进行搭建，工作装置的各铰接点位置经过运动学校核，确保各部件摆动过程中无干涉，可完整模拟真实挖掘作业的全行程动作；上部机身布局充分考虑了动力舱、驾驶室、配重块的位置分配，尾部配重可平衡工作装置满载作业时的倾覆力矩，保障设备作业稳定性；驾驶室采用宽视野设计，前挡与侧窗可覆盖作业面全视角，降低操作盲区；液压管路沿动臂、斗杆外侧规整布置，既避免作业过程中管路被物料剐蹭，也便于后期维护检修。从外形与安装边界来看，该设备整机长度匹配大型挖掘机的尺寸规格，作业半径覆盖十余米范围，挖掘深度可达数米，卸料高度满足常规自卸卡车的装料高度要求；履带宽度与轨距经过匹配设计，保障作业时机身的横向稳定性，转台尾部回转半径控制在合理范围，适配狭窄场地的回转作业需求；各铰接点的销轴安装位置预留了足够的装配间隙，可模拟真实设备的销轴连接与转动副结构，液压油缸的伸缩行程与工作装置的动作范围完全匹配，能够直观展示设备从停机状态到最大挖掘深度、最大举升高度的全姿态变化，可用于作业范围模拟、施工方案演示、结构教学展示等场景。
