磁盘法磨损测试机销钉传动结构

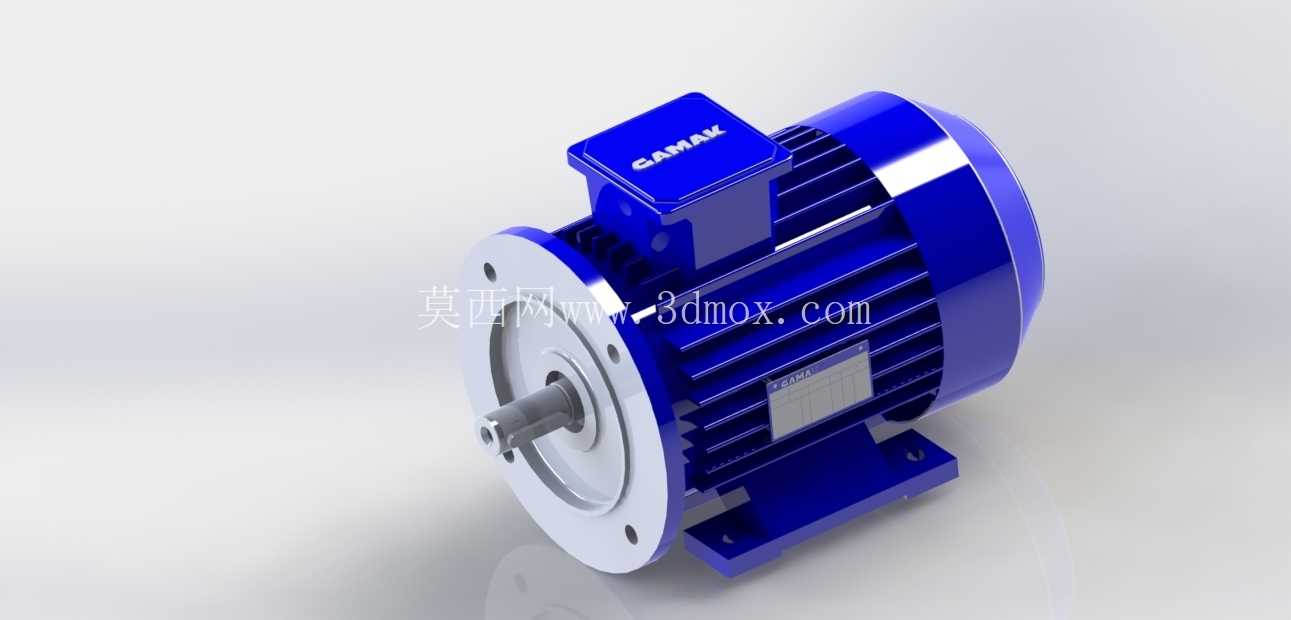

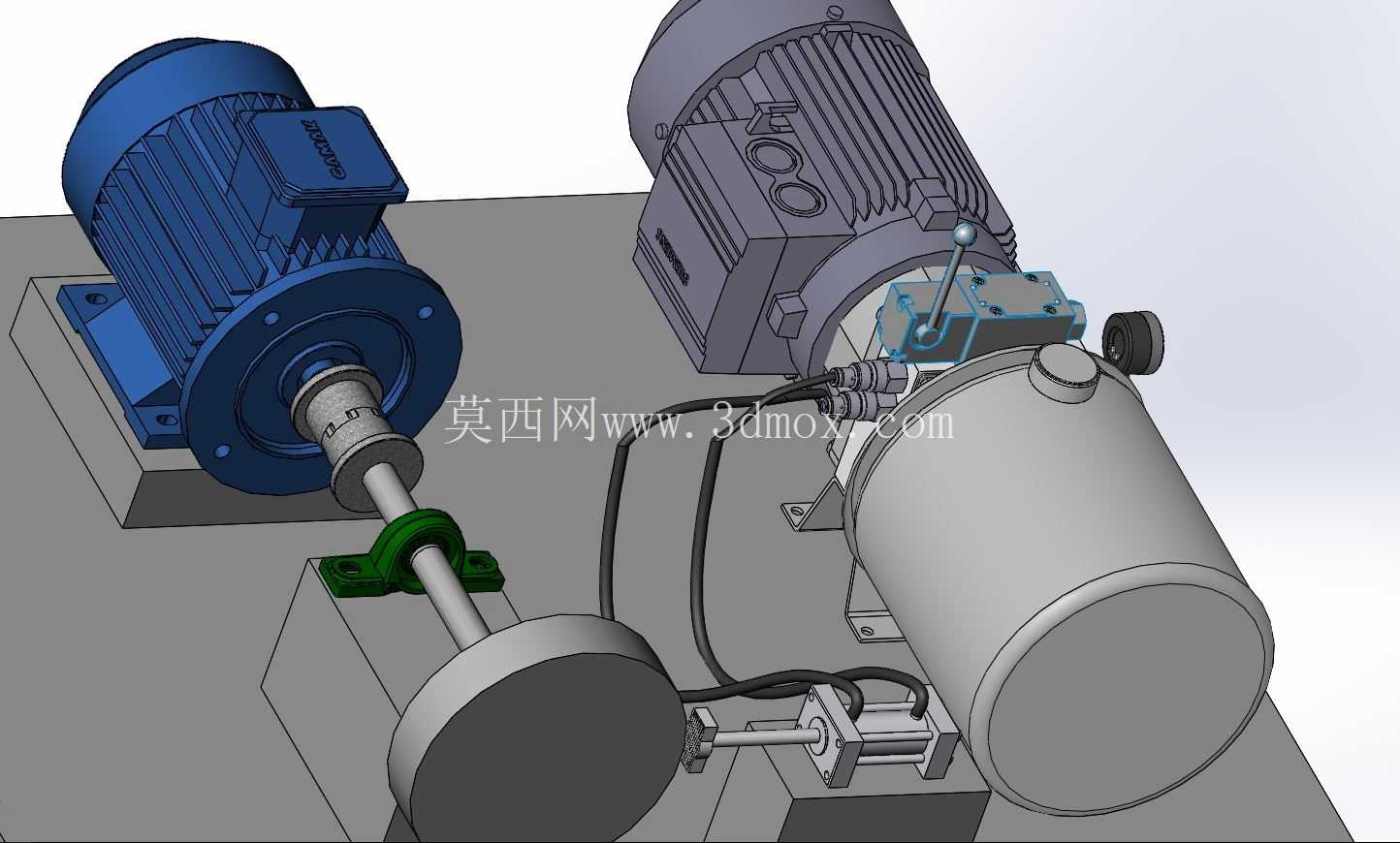

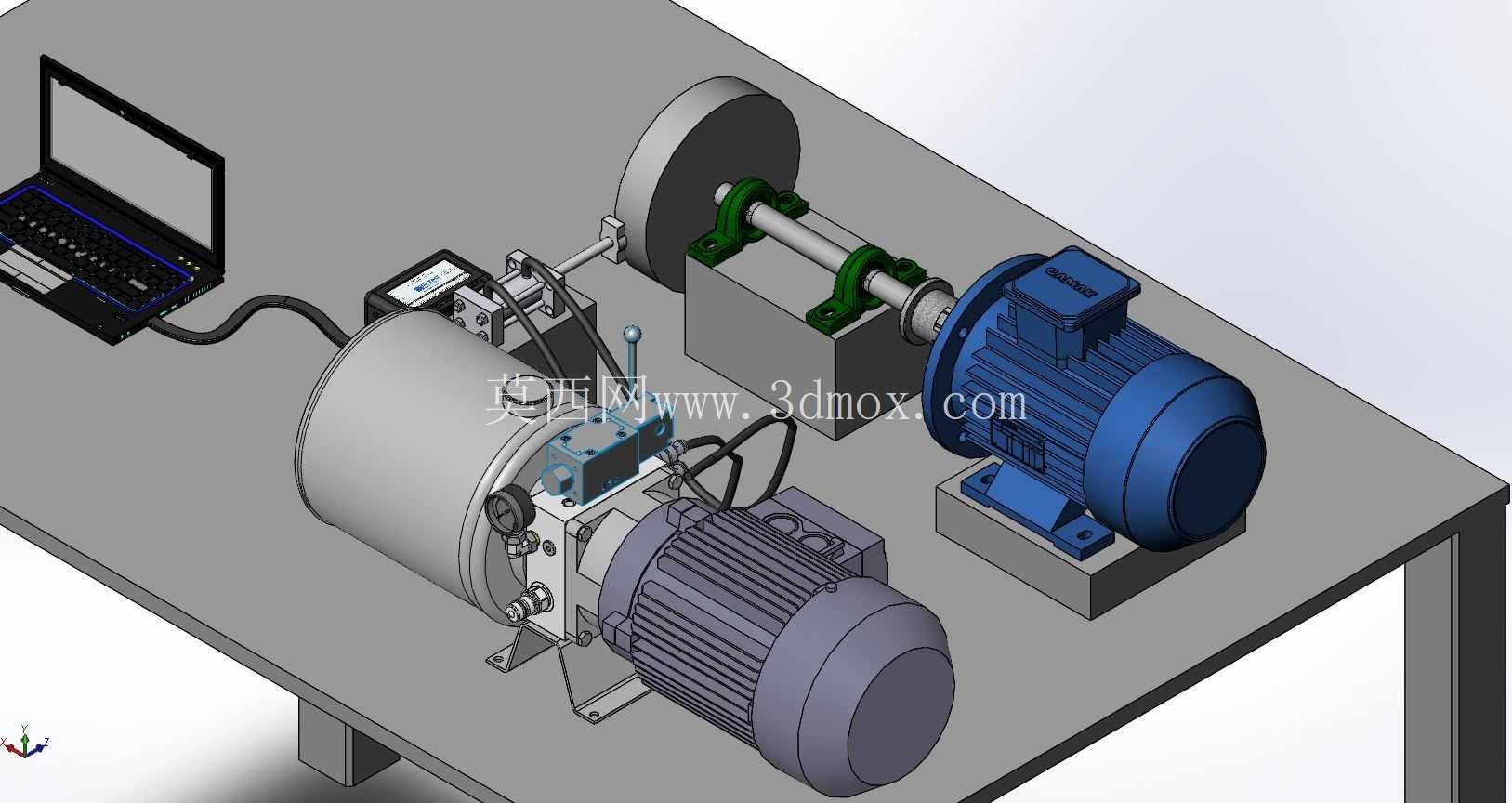

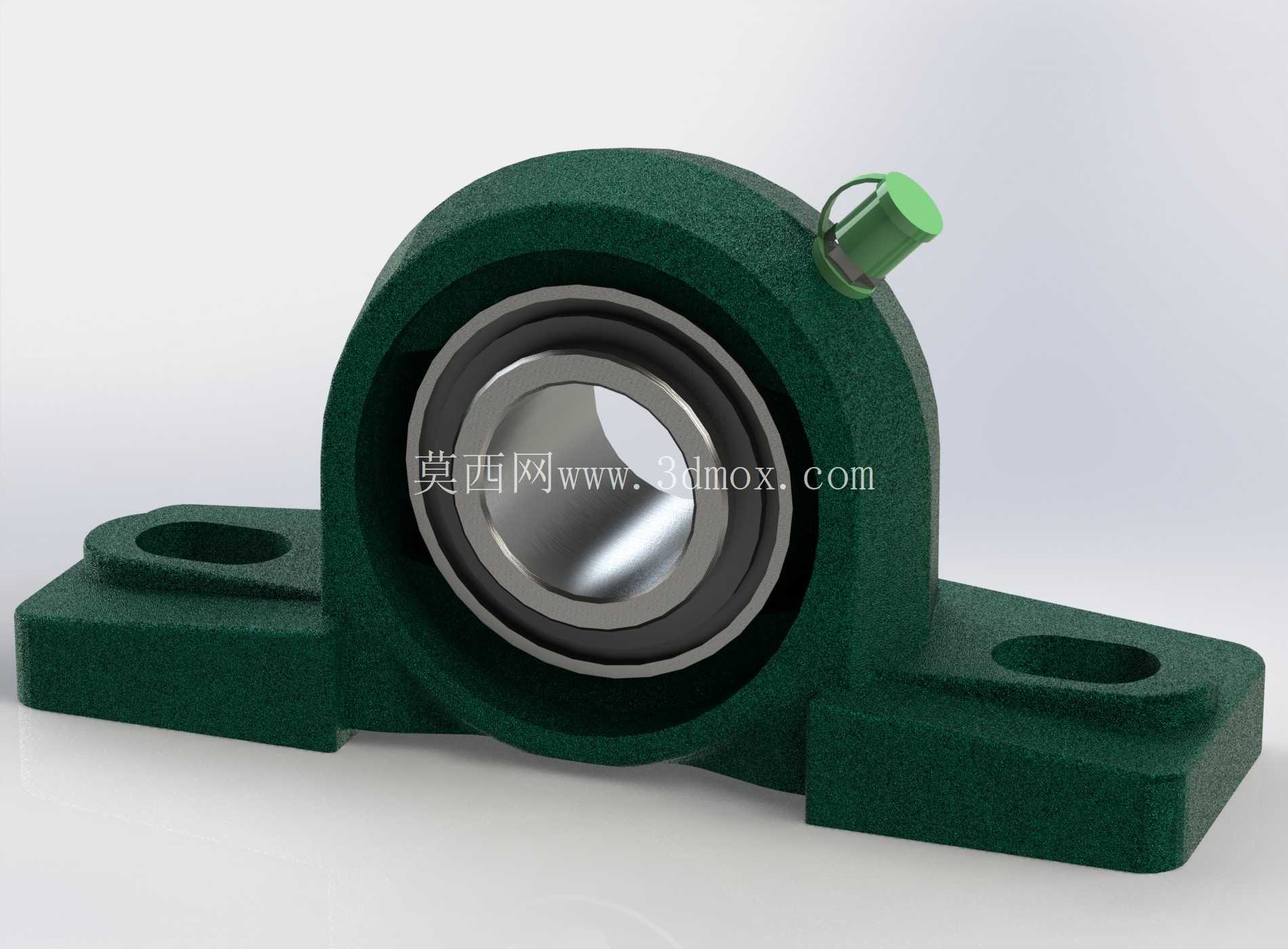

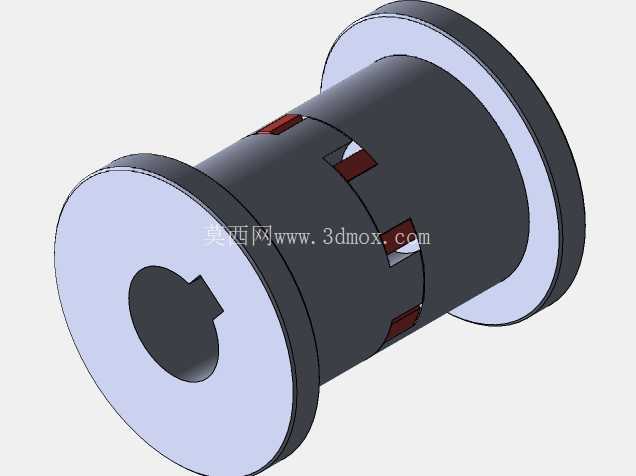

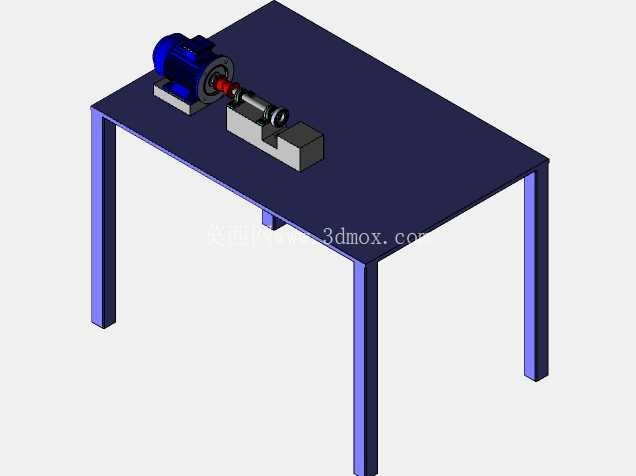

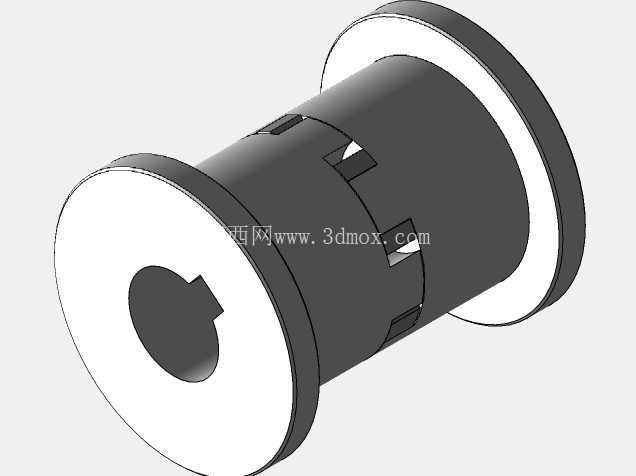

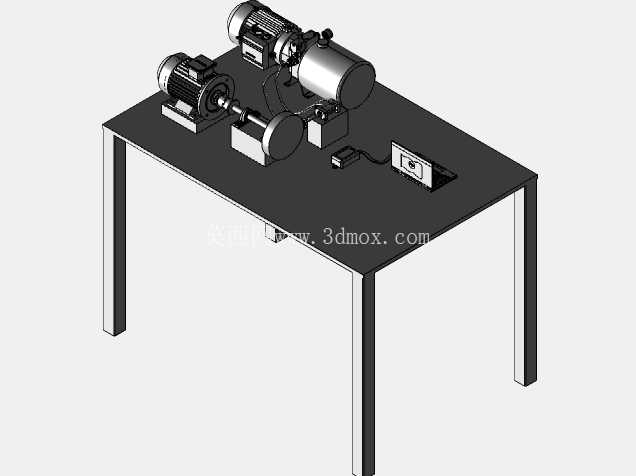

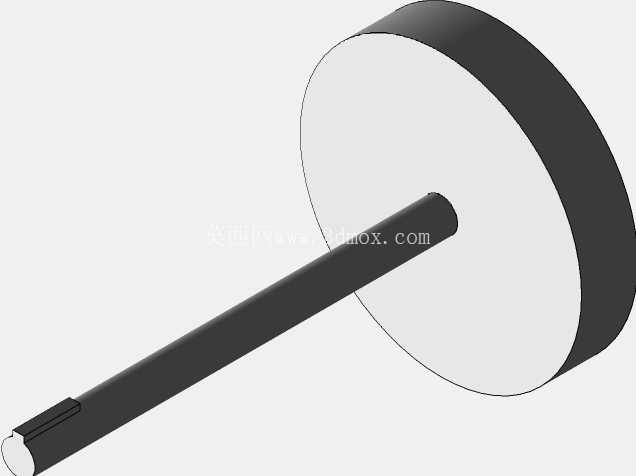

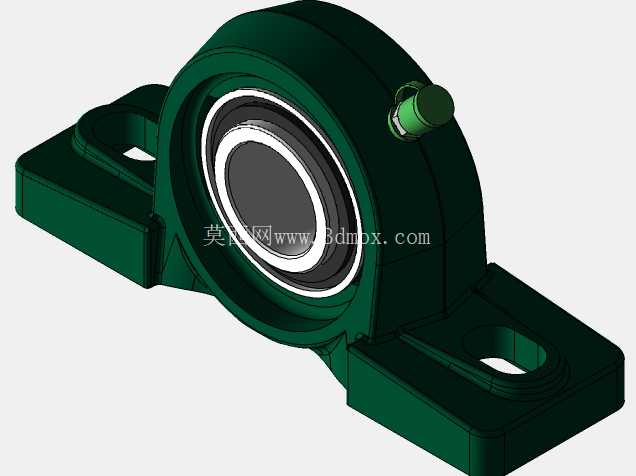

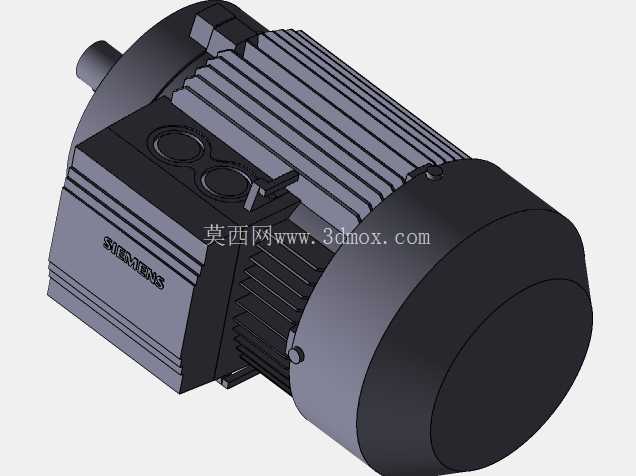

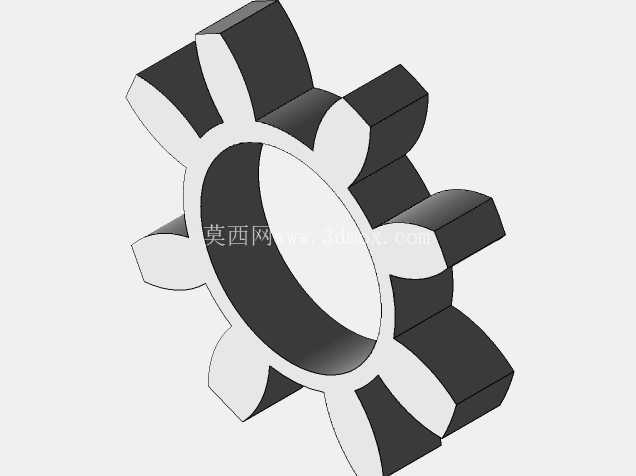

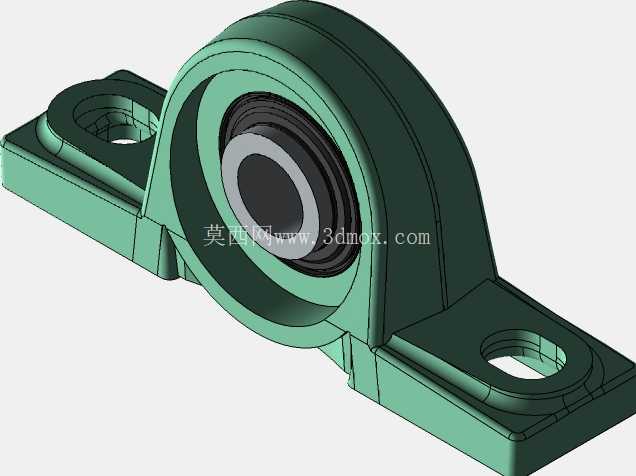

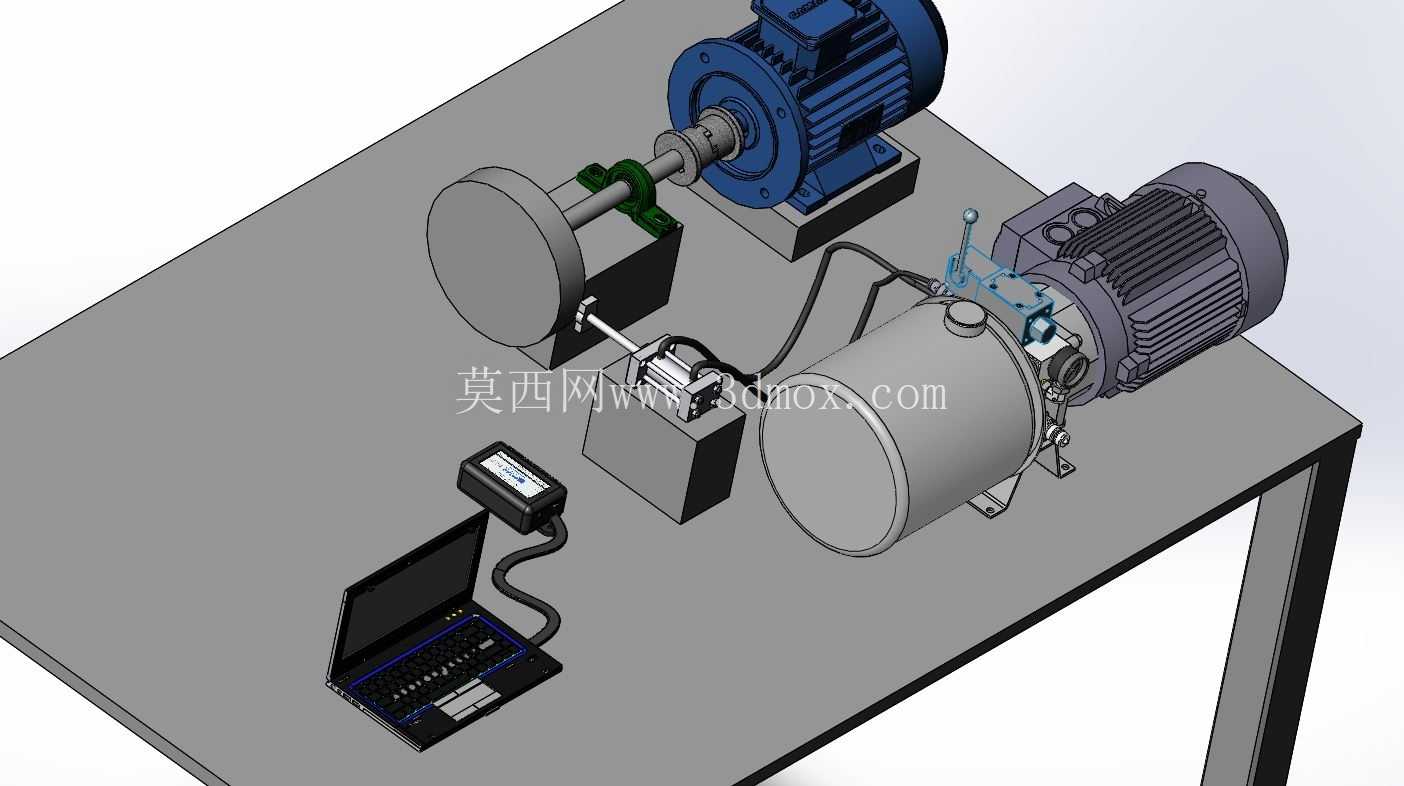

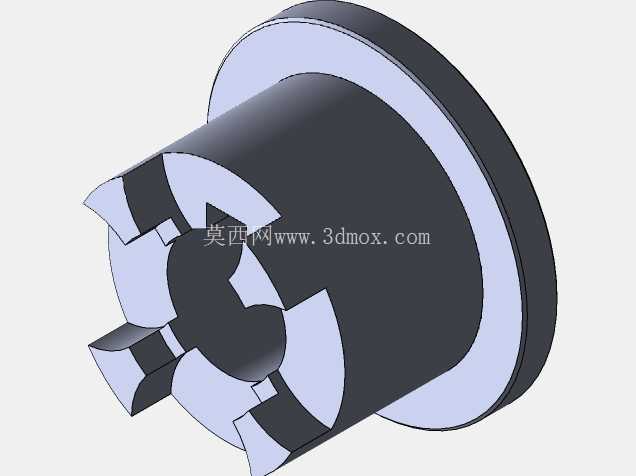

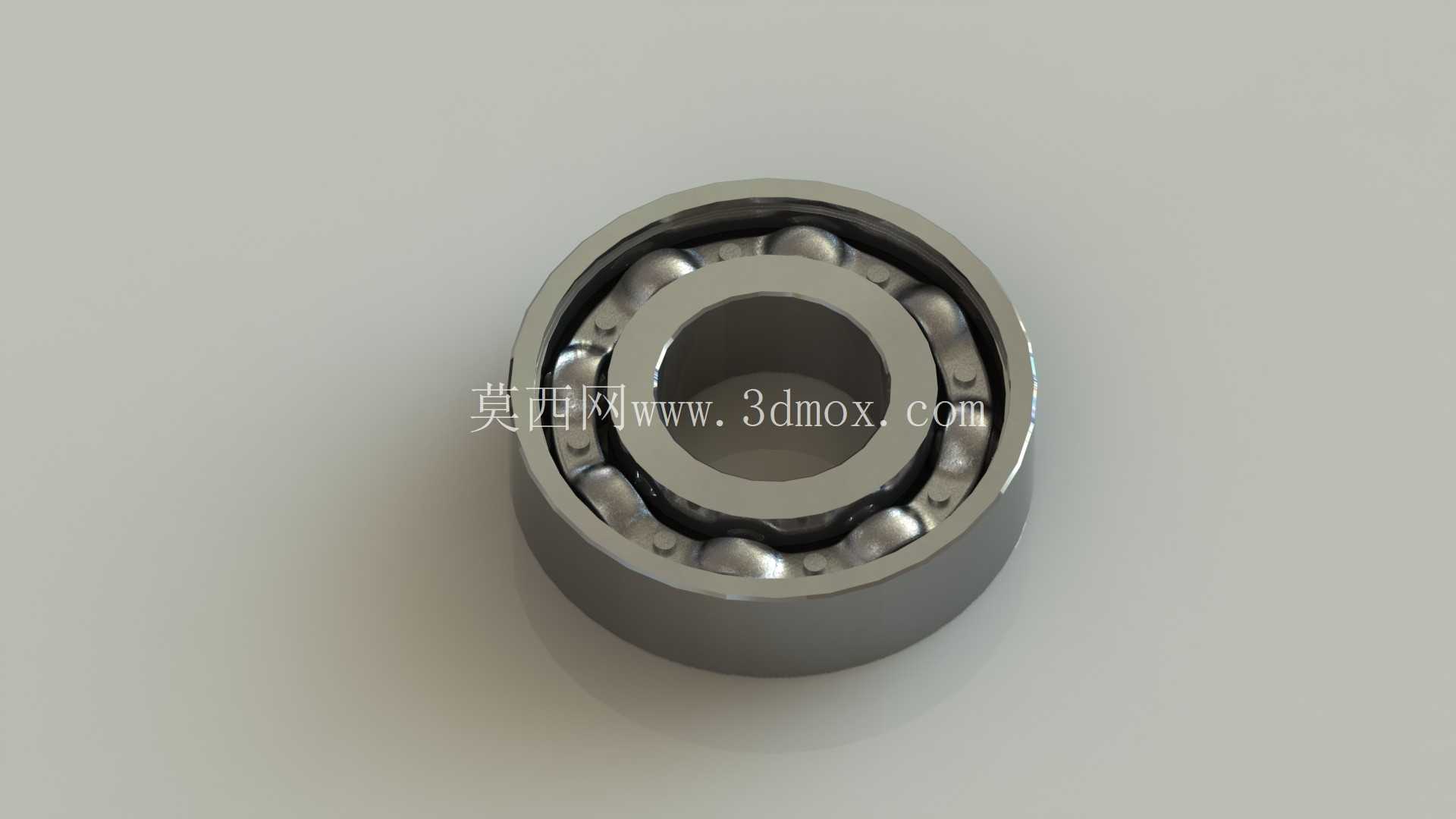

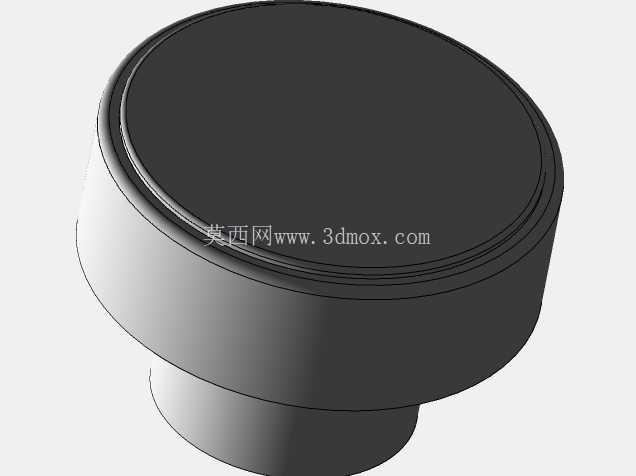

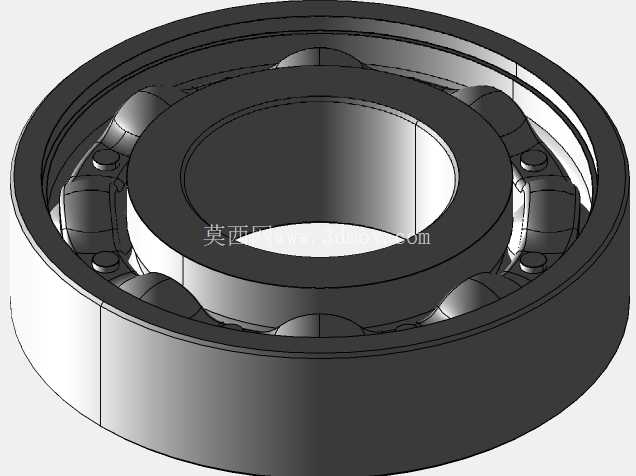

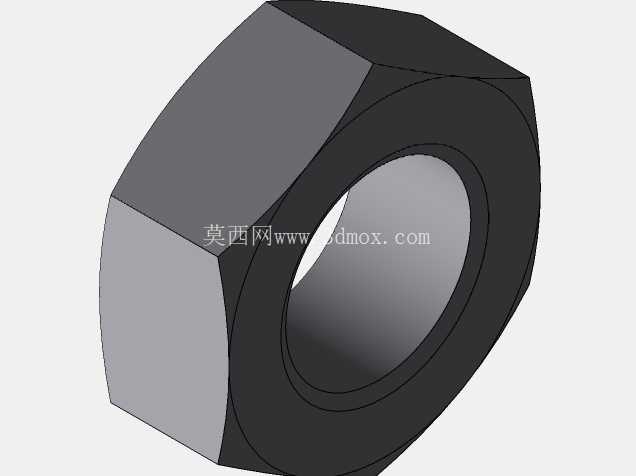

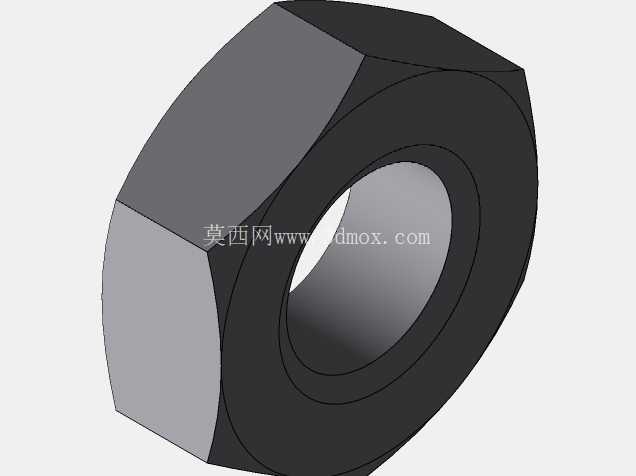

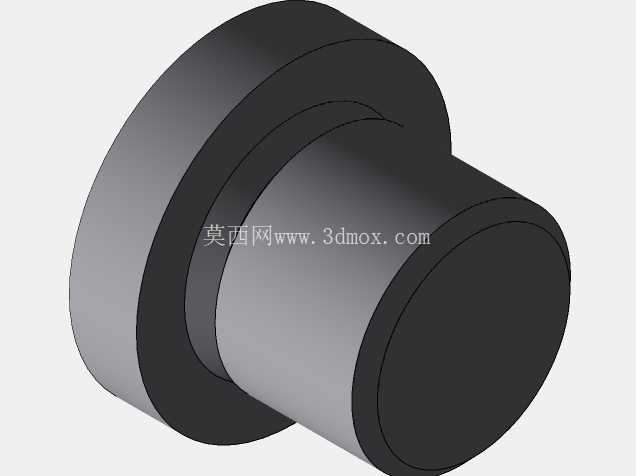

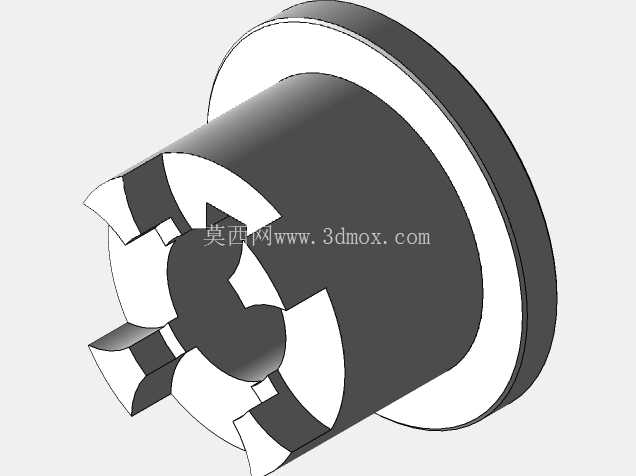

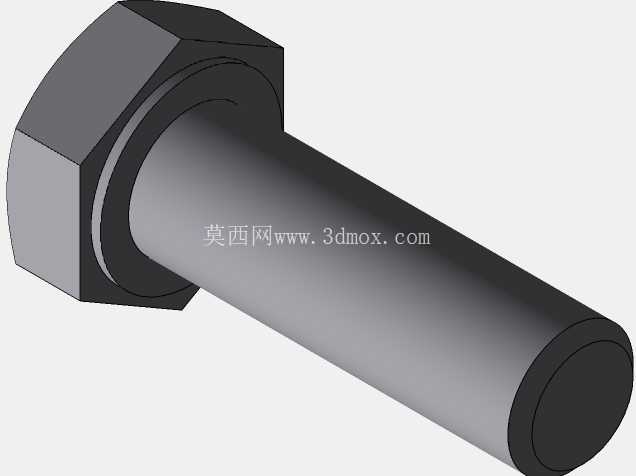

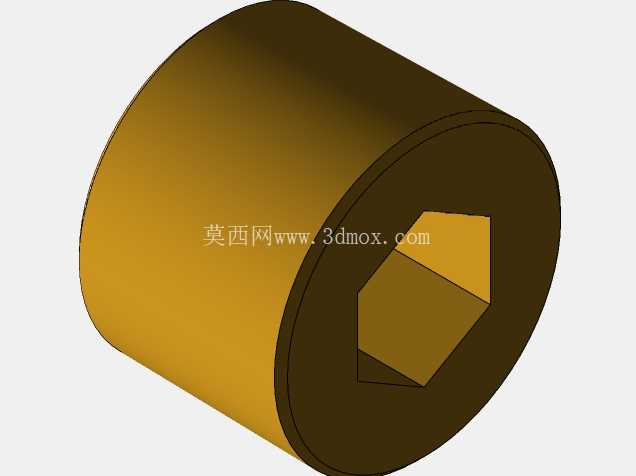

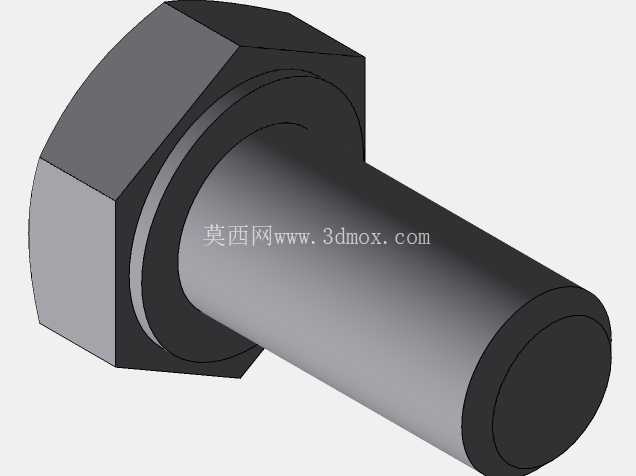

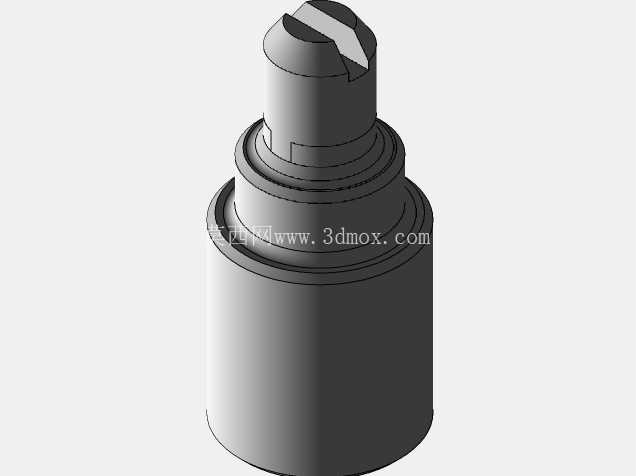

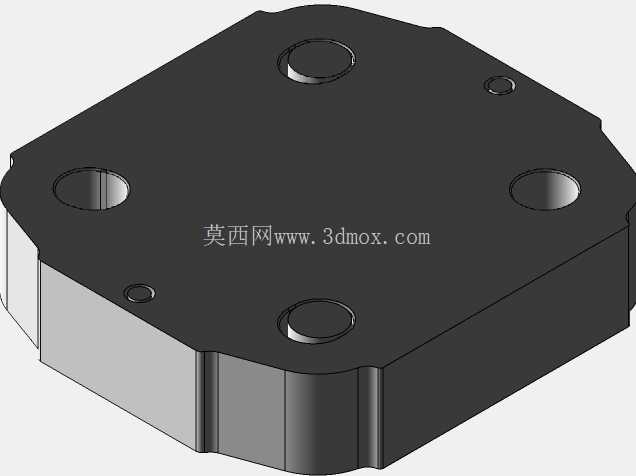

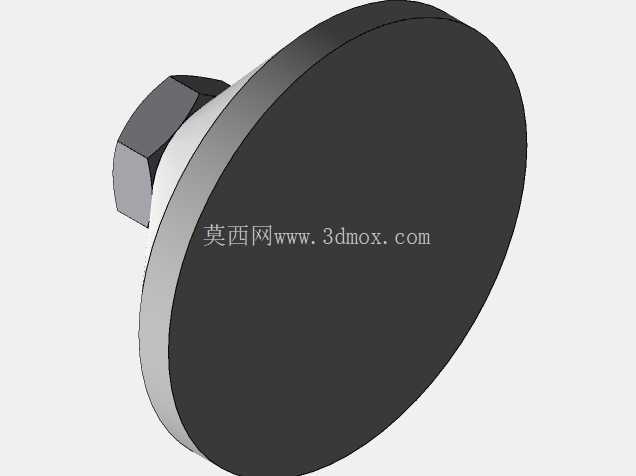

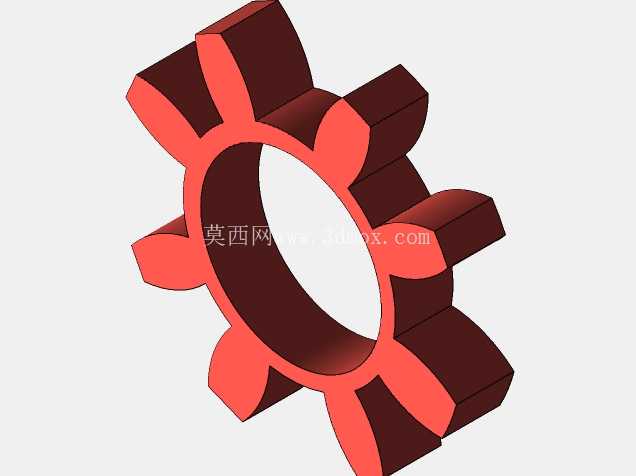

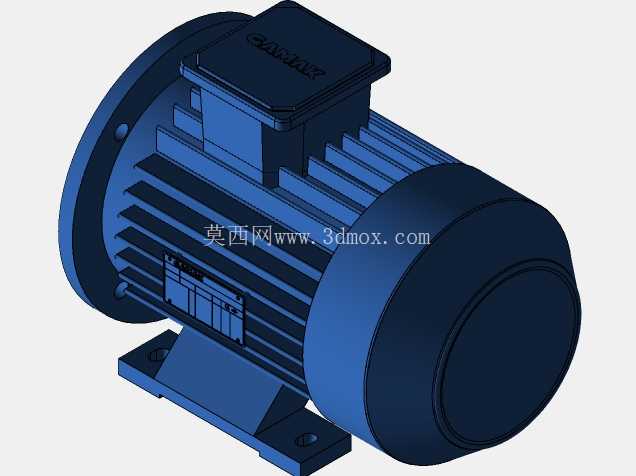

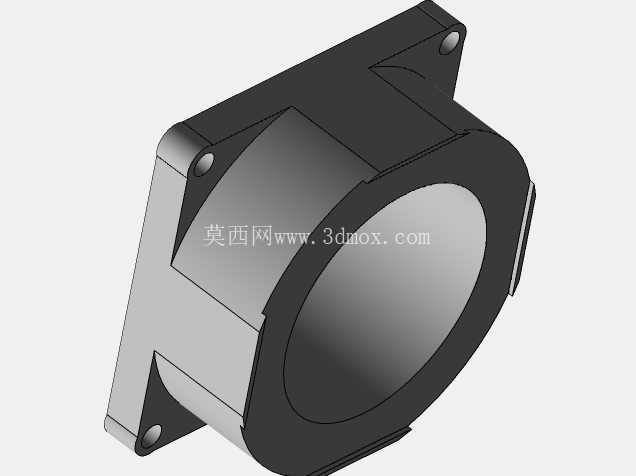

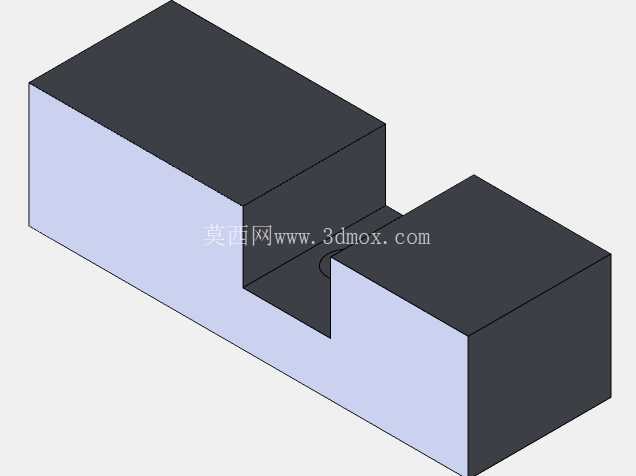

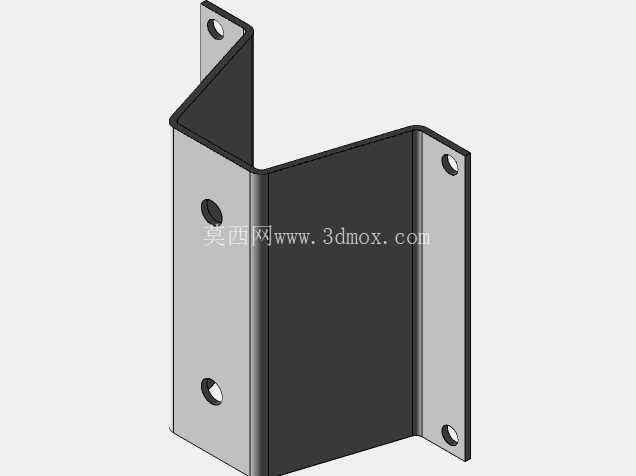

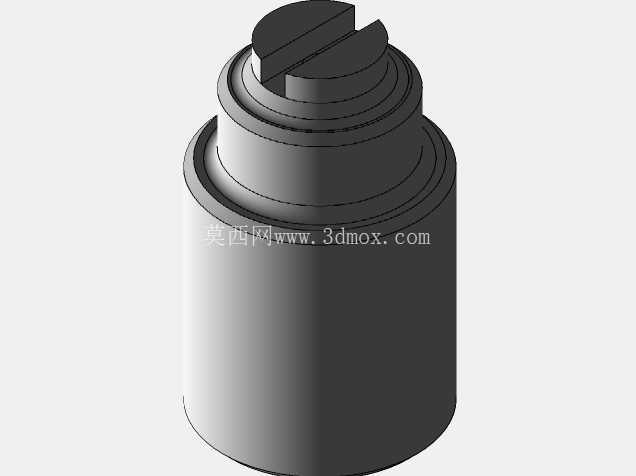

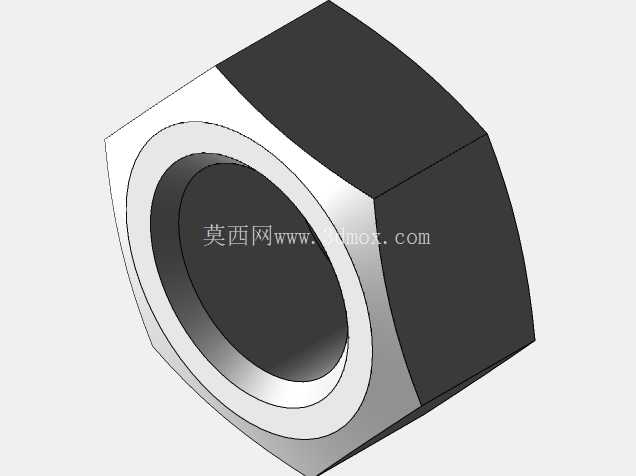

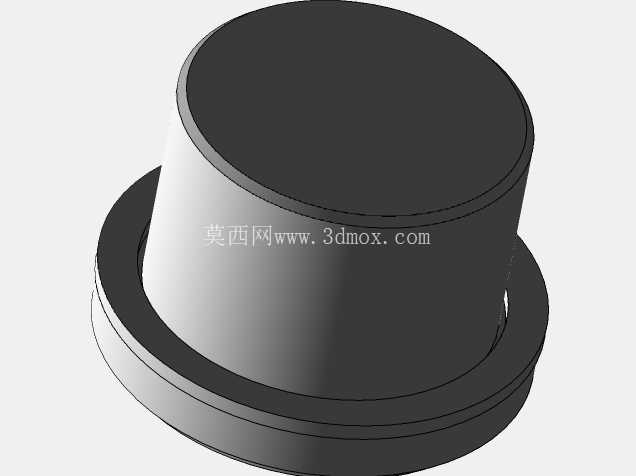

　　传动轴末端安装带夹装凸耳的磁盘夹具，凸耳上预留的附件安装点可快速固定待测试样，不管是片状金属试样、涂层试块还是小型结构件，都能通过配套压块、紧固件实现可靠装夹，装夹端面的跳动公差控制在0.02mm以内，保证测试过程中试样与磨料的接触压力均匀。磨料加载支架独立安装在设备基座上，可通过调节螺杆精确控制磨料与试样表面的接触压力，加载范围覆盖0-50N，能模拟不同工况下的摩擦负载；同时支架上集成了磨损直径调节机构，可根据测试需求调整磨料在试样表面的摩擦轨迹半径，实现不同线速度下的磨损试验，匹配不同材料的测试标准要求。这套结构核心服务于材料表面耐磨性能的实验室验证场景，常见于高校材料实验室、第三方检测机构、金属表面处理企业的研发部门，用来获取不同涂层、基材在恒定载荷下的磨损量、摩擦系数变化、失效周期等核心参数，为材料选型、表面工艺优化提供实测数据支撑。整套设备采用卧式双轴布局，动力端选用标准工业异步电机提供稳定转速输出，通过弹性联轴器连接传动轴，轴系中间配置剖分式轴承座做径向支撑，避免长轴高速运转时出现挠曲变形影响测试精度。

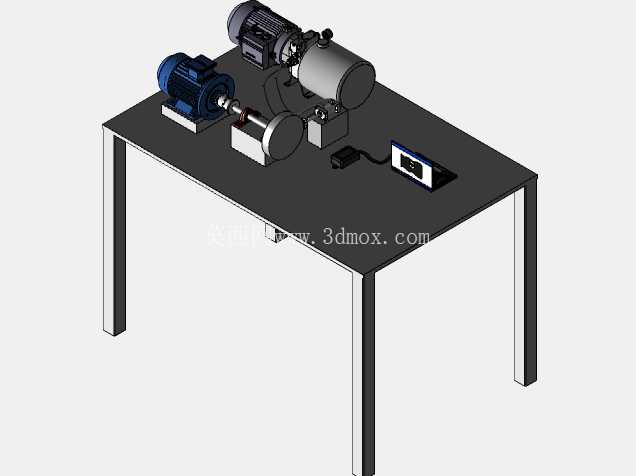

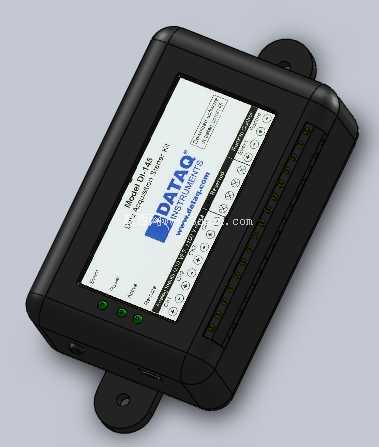

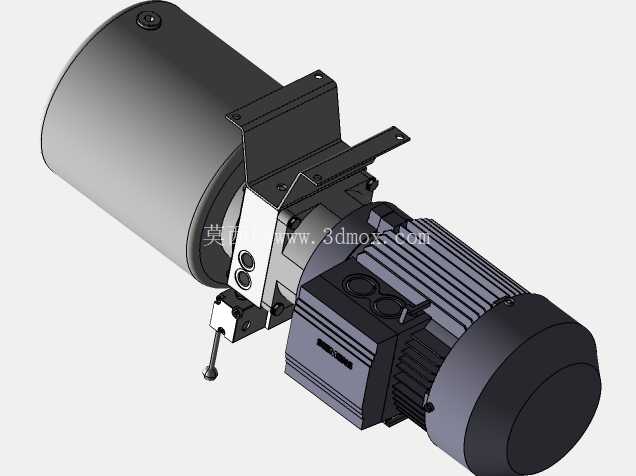

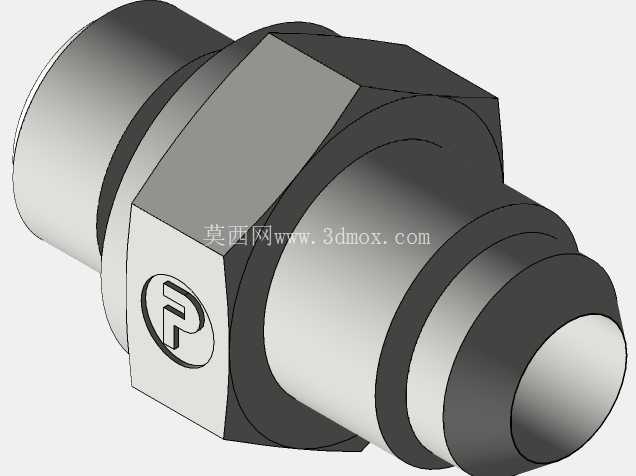

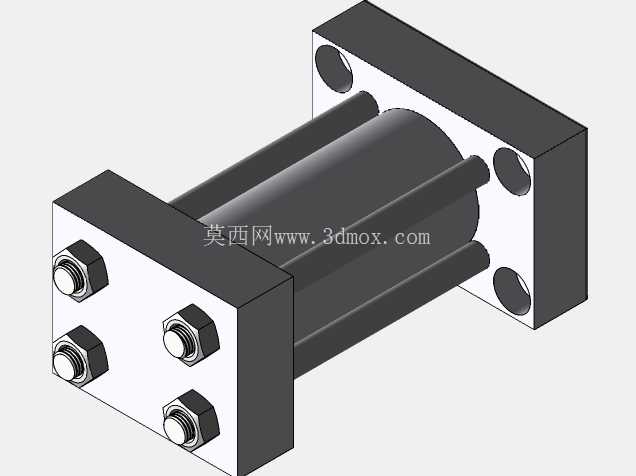

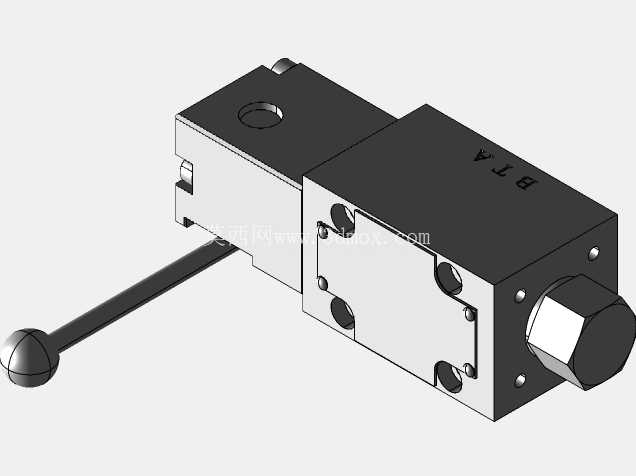

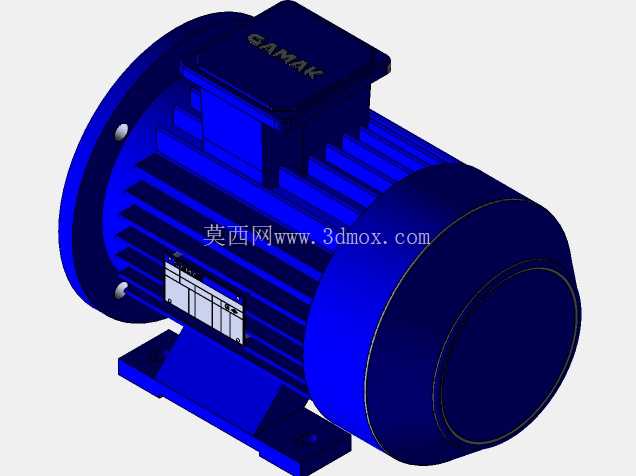

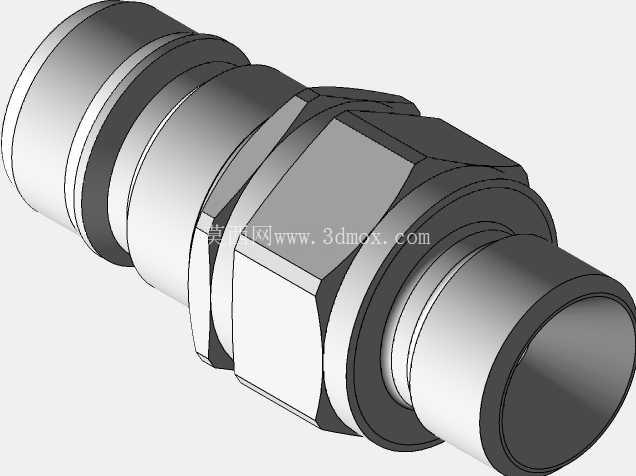

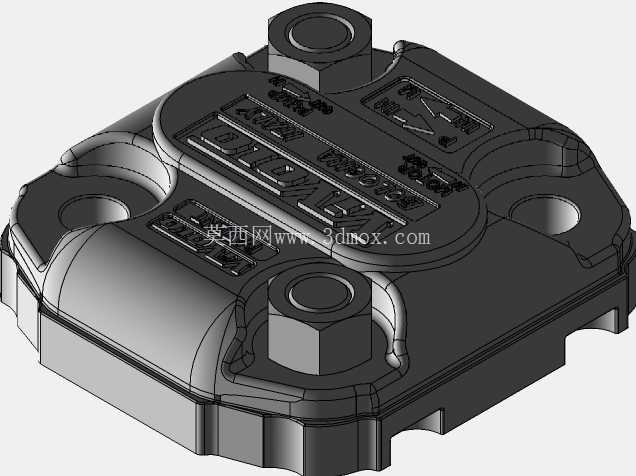

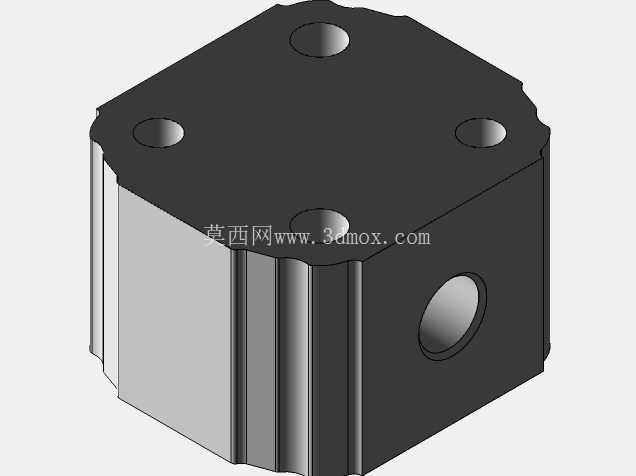

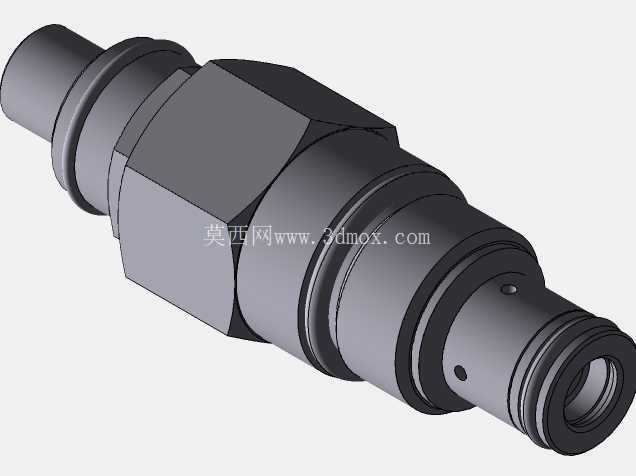

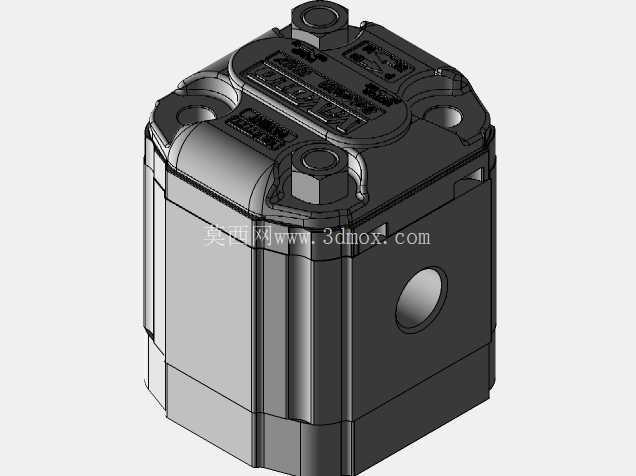

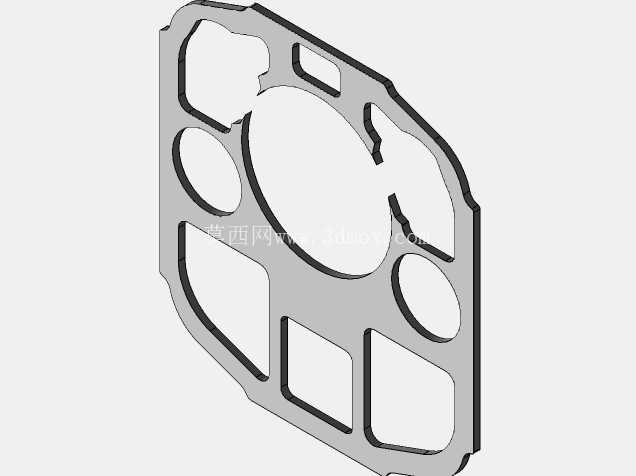

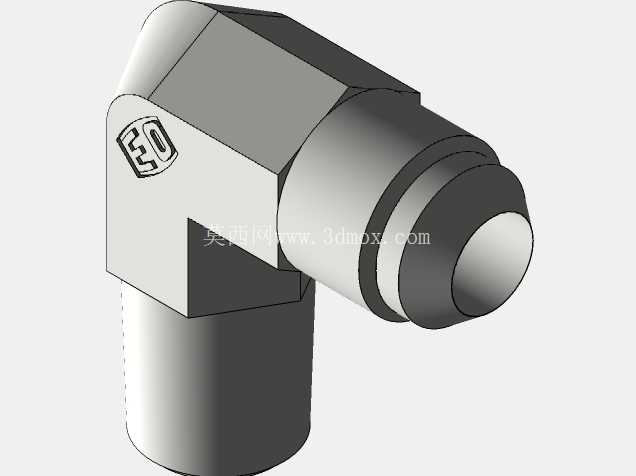

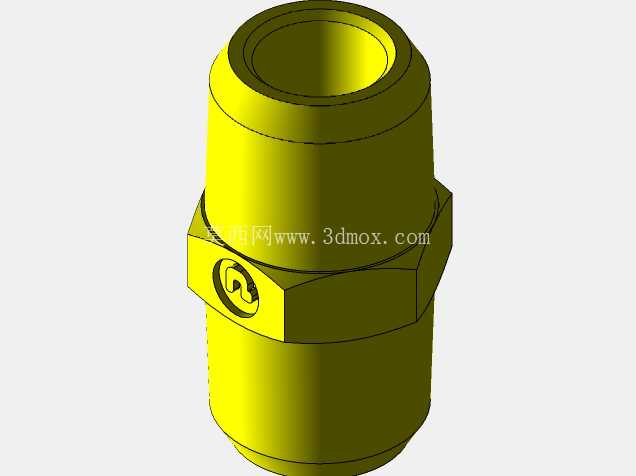

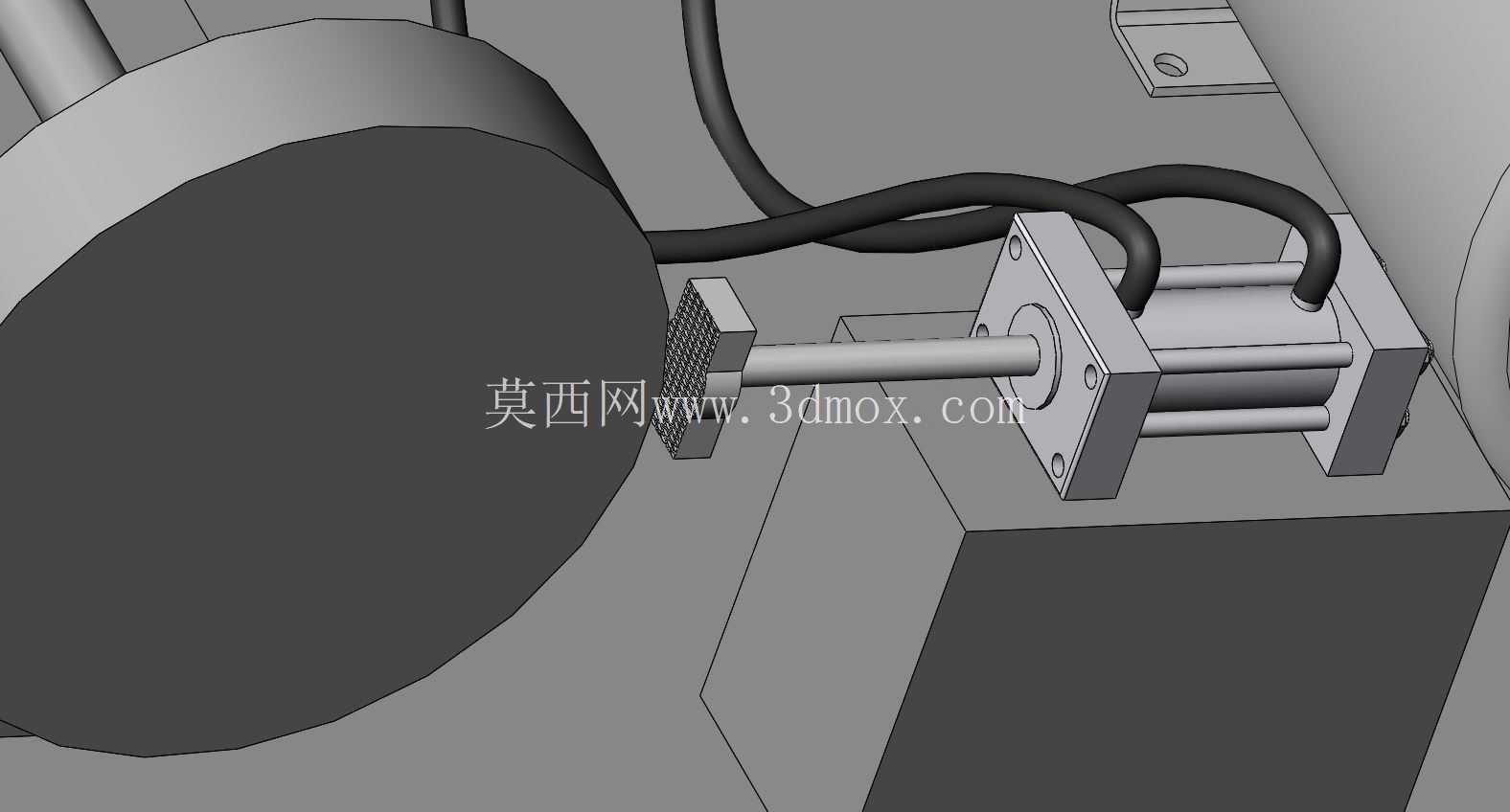

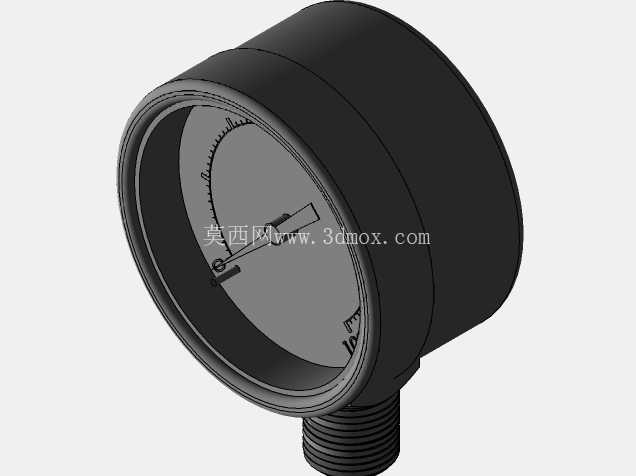

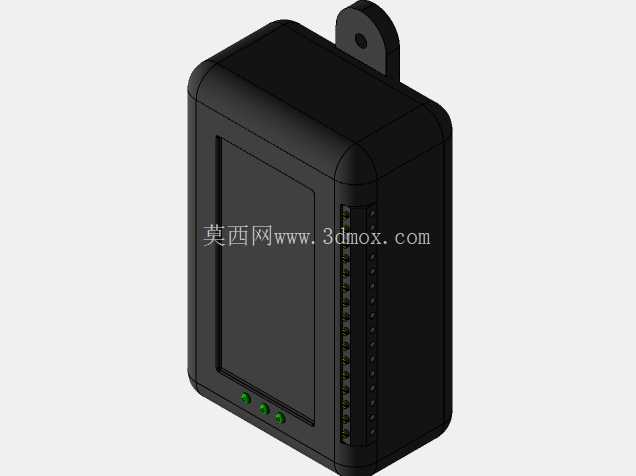

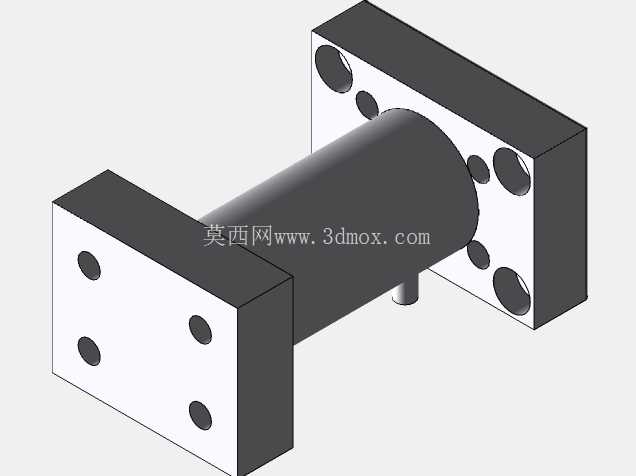

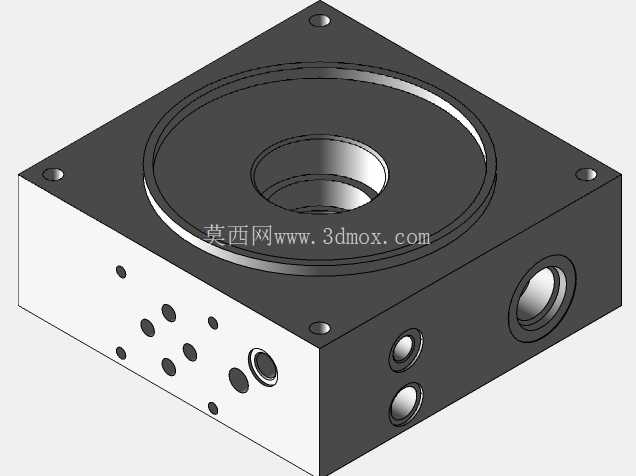

　　轴向力检测传感器直接安装在传动轴靠近夹具的位置，能在轴系启动运转后实时采集摩擦过程中产生的轴向反力，数据可同步传输到采集端，用来判断磨损过程中的摩擦状态变化，比如磨料破损、试样表层脱落等异常工况都能通过轴向力的波动快速识别。设备的液压辅助单元布置在传动轴侧方，用来实现磨料支架的自动进给与退回，减少人工操作带来的加载误差，液压管路采用硬管加软管的组合布局，硬管沿基座型材布置避免干涉运动部件，软管预留足够的伸缩余量满足支架的全行程移动。基座采用加厚钢板焊接后去应力处理，表面加工有T型槽用来固定电机、轴承座、加载支架等所有部件，安装时可通过T型螺栓灵活调整各部件的相对位置，适配不同尺寸的测试工装扩展。

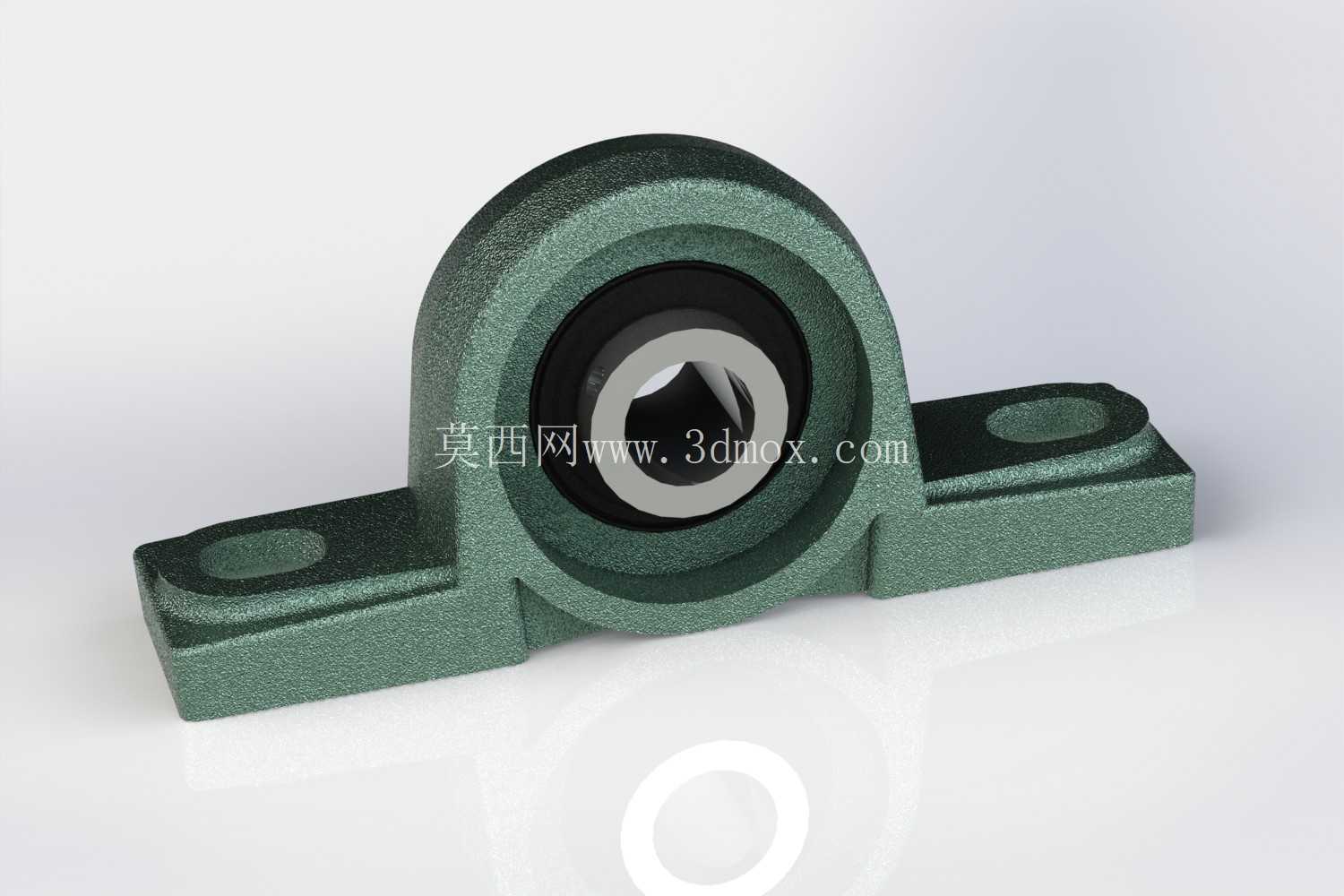

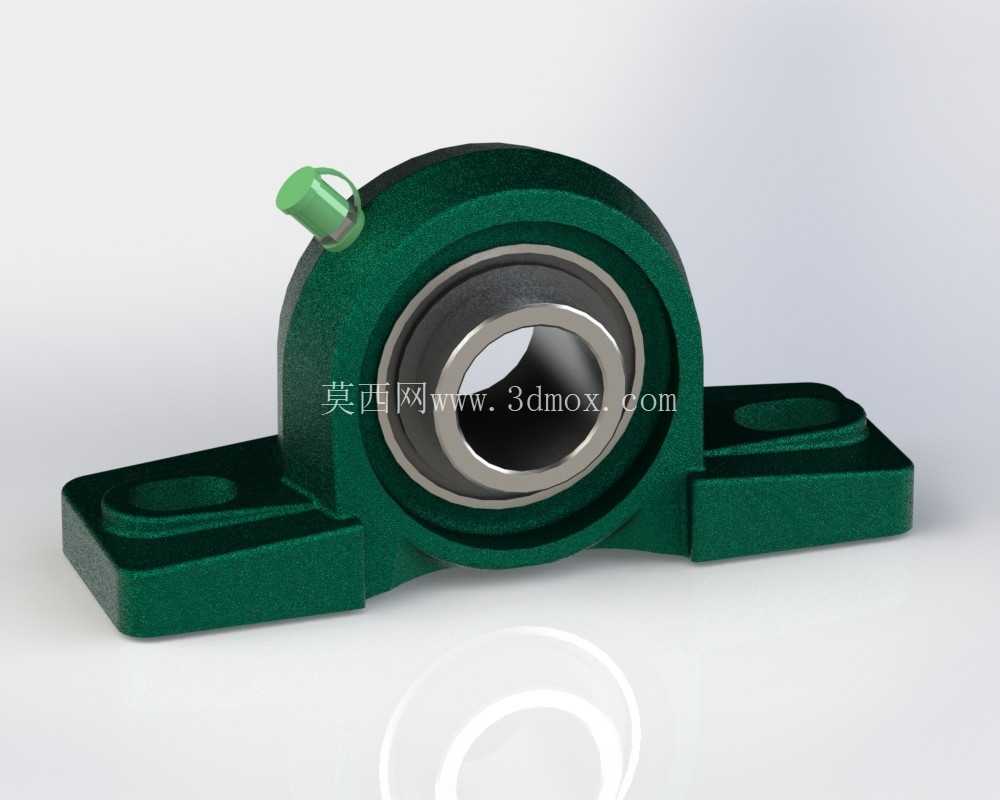

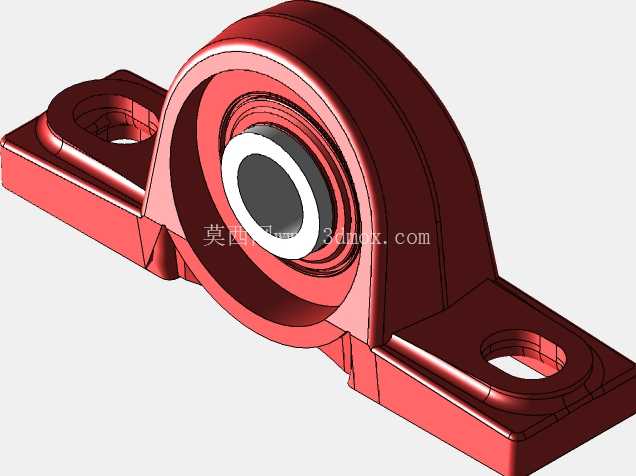

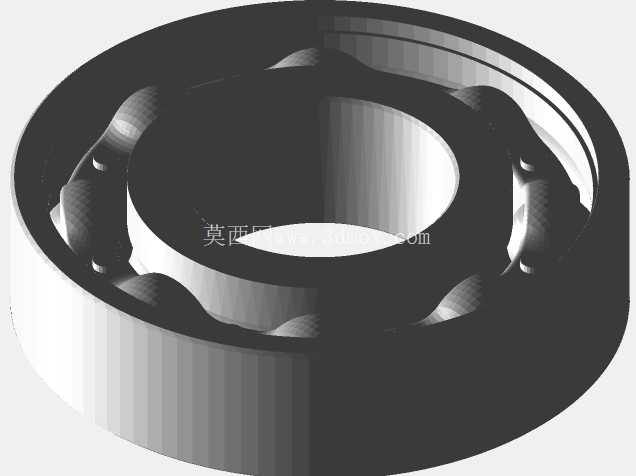

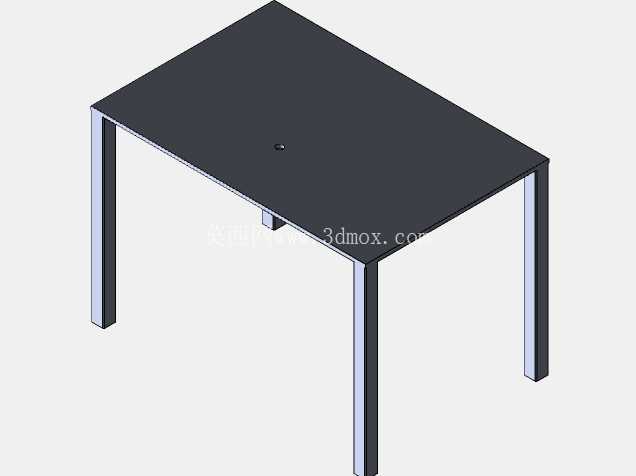

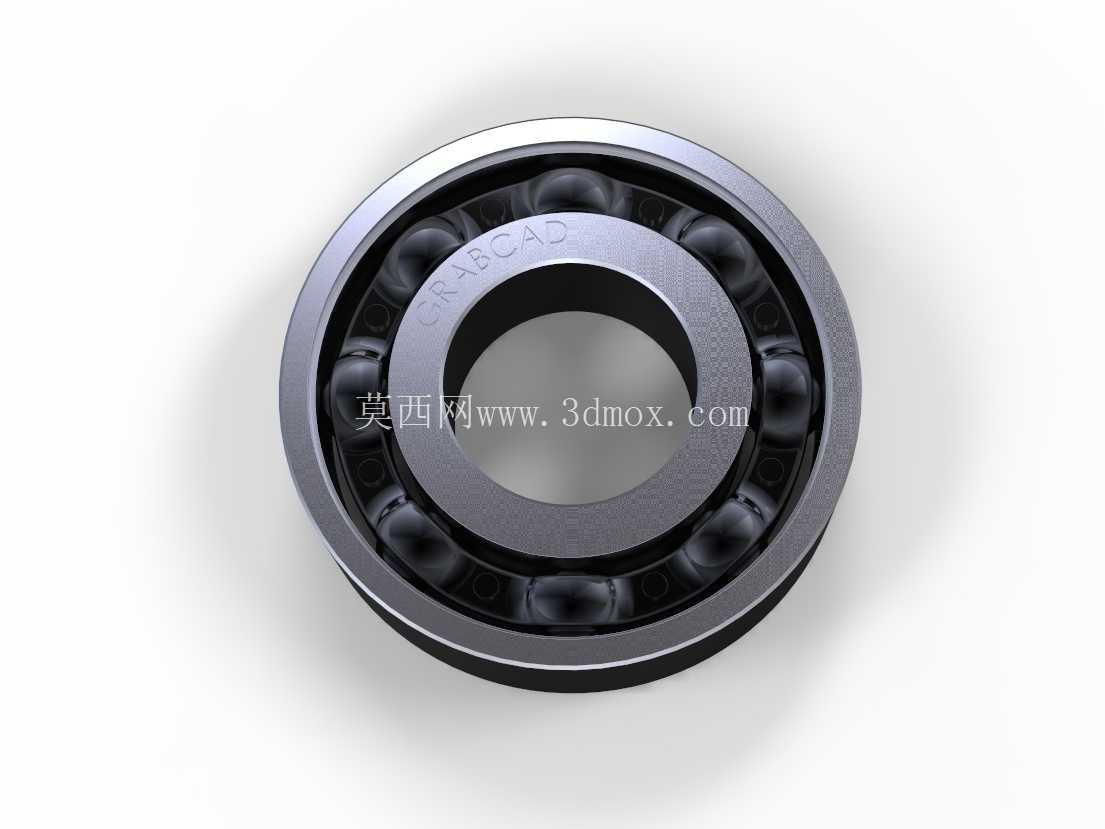

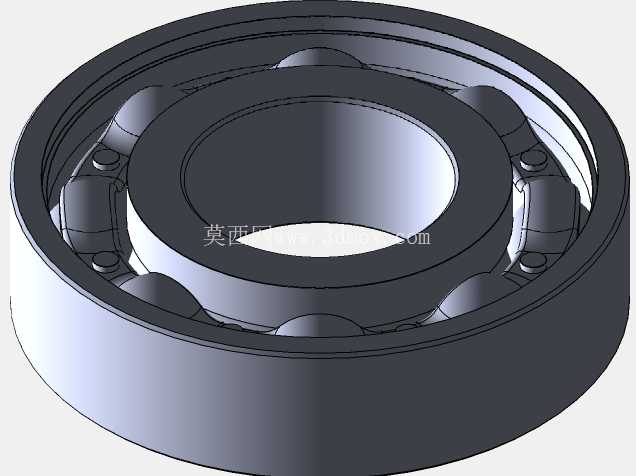

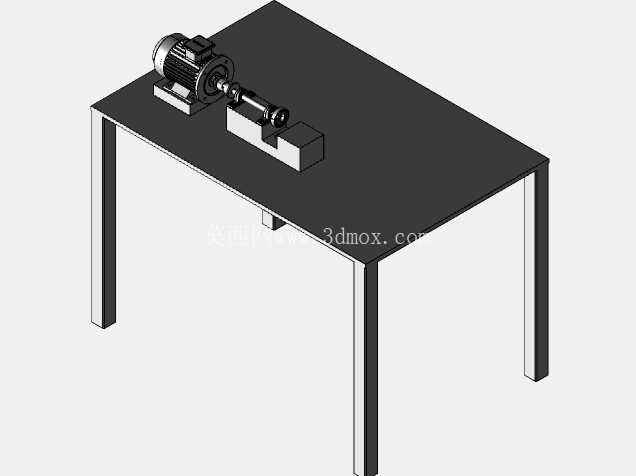

　　整套结构的安装边界控制在长1200mm、宽600mm、高550mm范围内，不需要额外做地基固定，直接放置在水平实验台面上即可调平使用，调平后整机水平度误差不超过0.1mm/m，避免运转过程中出现附加振动影响测试数据。设计过程中优先考虑了易损件的快速更换需求，比如磨料固定座、试样压块都采用快拆结构，不需要专用工具就能完成更换，单次试样换装时间控制在5分钟以内；轴承座选用标准带座外球面轴承，润滑脂加注口朝外布置，日常维护时不需要拆解轴系就能完成润滑保养。轴系的动平衡等级按照G2.5级设计，电机最高转速3000rpm时，轴端径向跳动不超过0.03mm，保证高速磨损测试时的运行稳定性。

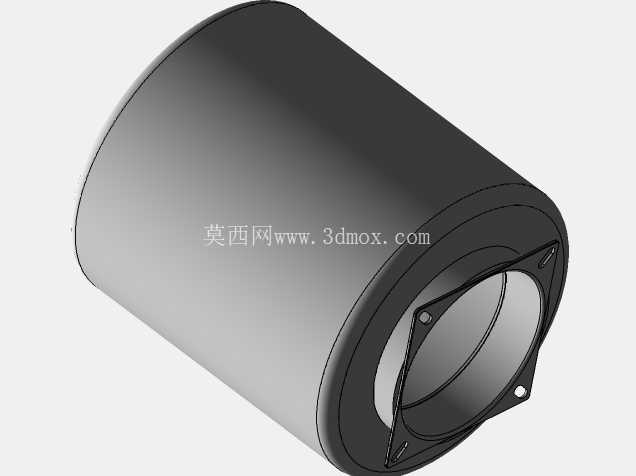

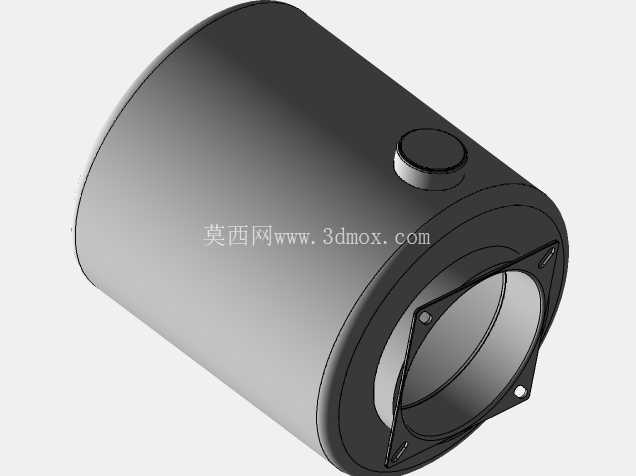

　　磁盘夹具本身采用导磁材料制作，除了机械装夹方式外，还可通过磁力吸附固定铁磁性试样，装夹力可通过附加的磁路调节结构调整，避免薄型试样被夹装变形。所有外露的传动部件都预留了安全防护罩的安装位置，安装孔位直接在基座和支架上加工完成，用户可根据现场安全要求加装亚克力或金属防护罩，避免运转过程中试样飞出、磨料脱落造成安全隐患。液压单元的油箱容量为15L，配置独立的风冷散热结构，长时间连续测试时油温不会超过55摄氏度，保证液压系统压力稳定，加载力波动控制在±2%以内。整套结构的设计完全符合材料磨损试验的相关国际标准要求，测试数据的重复性误差小于3%，可直接用于出具正式的材料性能检测报告。
