仪表板配套弹簧夹紧固定座结构设计

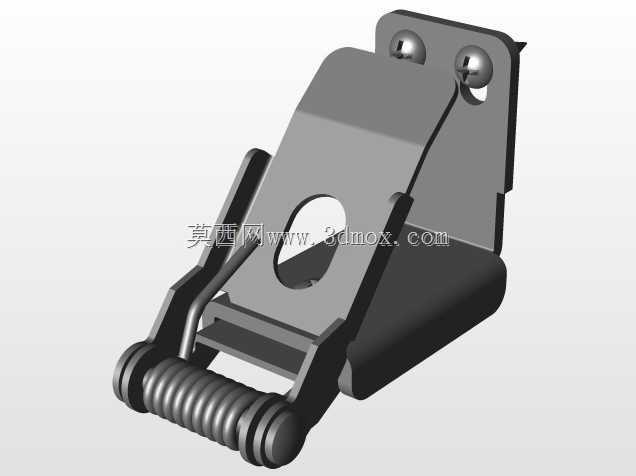

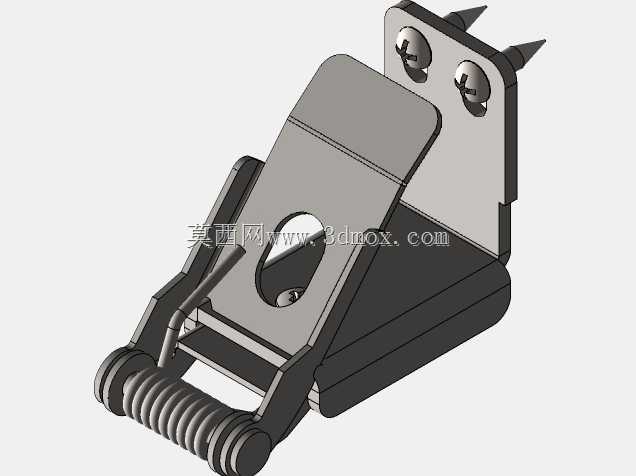

该弹簧夹紧固定座主要应用于工业仪表板的快速装夹场景，适配IM-1200型仪表板的安装固定需求，在工业控制柜、设备操作面板、检测仪器台架等场景中，可实现仪表板模块的快速开合与可靠锁止，无需额外工具即可完成面板的开启检修与闭合固定，大幅提升设备运维阶段的操作效率，减少面板拆装的繁琐步骤。从实际用途来看，该构件承担着仪表板与安装基座之间的铰接支撑、弹性压紧、定位锁止三重功能，上部的夹压臂可在弹簧作用下持续对仪表板边缘施加均匀压紧力，避免设备运行过程中因振动出现面板松动、移位、异响等问题，下部的安装基座通过底部的定位锥销与紧固件实现与台架基体的稳固连接，锥销结构可在安装时快速对准安装孔位，降低装配对位的难度，同时抵消部分横向剪切力，提升连接结构的抗载荷能力。在功能特性设计上，该弹簧座采用杠杆式夹压结构，上部的滚花压辊作为手动操作的施力部位，操作人员按压压辊即可带动夹臂抬起，松开后弹簧自动复位带动夹臂压紧面板，操作力经过杠杆结构放大后，仅需较小的按压力即可获得足够的夹紧力，兼顾操作便捷性与锁止可靠性；夹臂与面板接触的部位做了加宽平面设计，增大接触面积的同时避免压伤面板表面，基座侧面的定位凸台可限制夹臂的最大开合角度，防止弹簧过度拉伸出现塑性变形，延长构件的整体使用寿命。设计思路上，该结构充分考虑了仪表板安装的空间限制与使用需求，整体采用一体化折弯与铰接组合结构，减少零散零件数量，降低装配复杂度；弹簧部件内置在夹臂与基座的铰接位置，避免外露积灰、卡滞，适配工业现场多粉尘、多油污的复杂使用环境；所有活动铰接部位均预留了合理的配合间隙，保证长期使用过程中不会因锈蚀、磨损出现卡滞问题。外形尺寸与安装边界方面，该弹簧座整体采用紧凑型布局，横向宽度适配常规仪表板的安装边距，下部安装基座的两个固定销中心距符合通用仪表台架的安装孔位标准，夹臂抬起后的最大开合高度满足常规仪表板的拆装空间需求，安装后突出基座的高度控制在合理范围内，不会占用仪表板后方过多的布线空间，可适配厚度在一定区间内的各类仪表板安装，无需针对不同面板厚度额外调整结构，具备较强的通用适配性。
