带钢丝绳绞车的倾斜式拖车连接机构

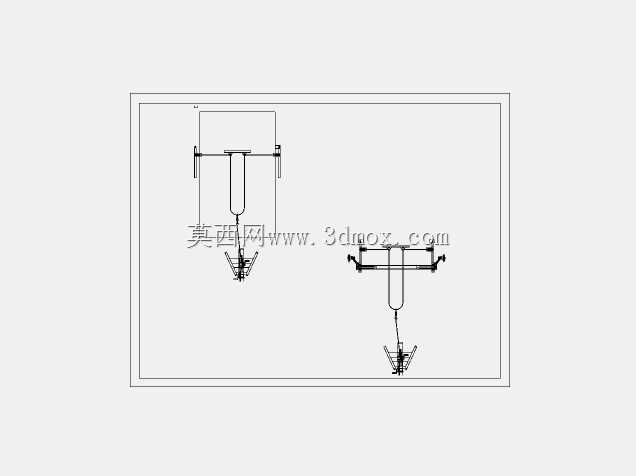

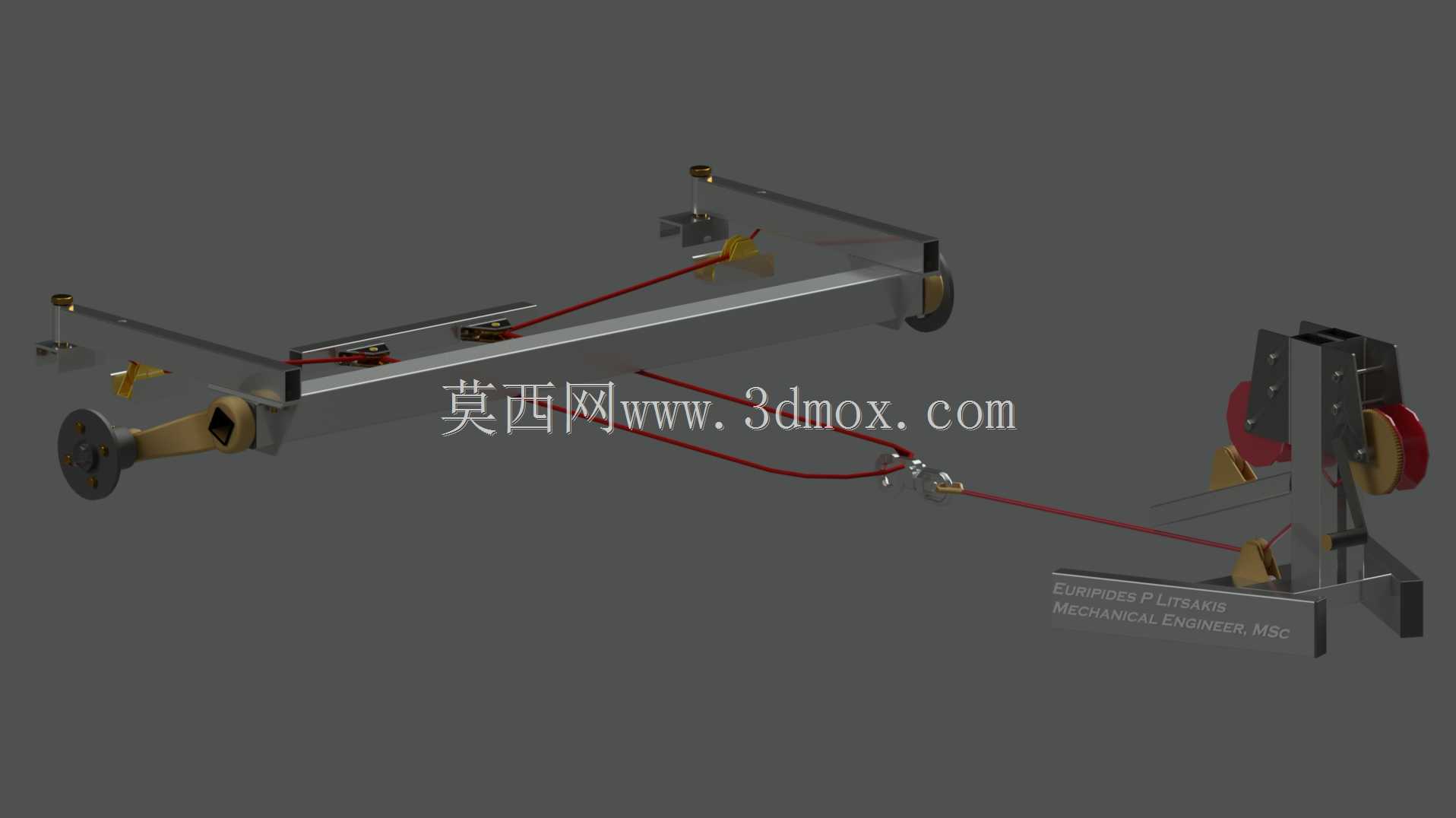

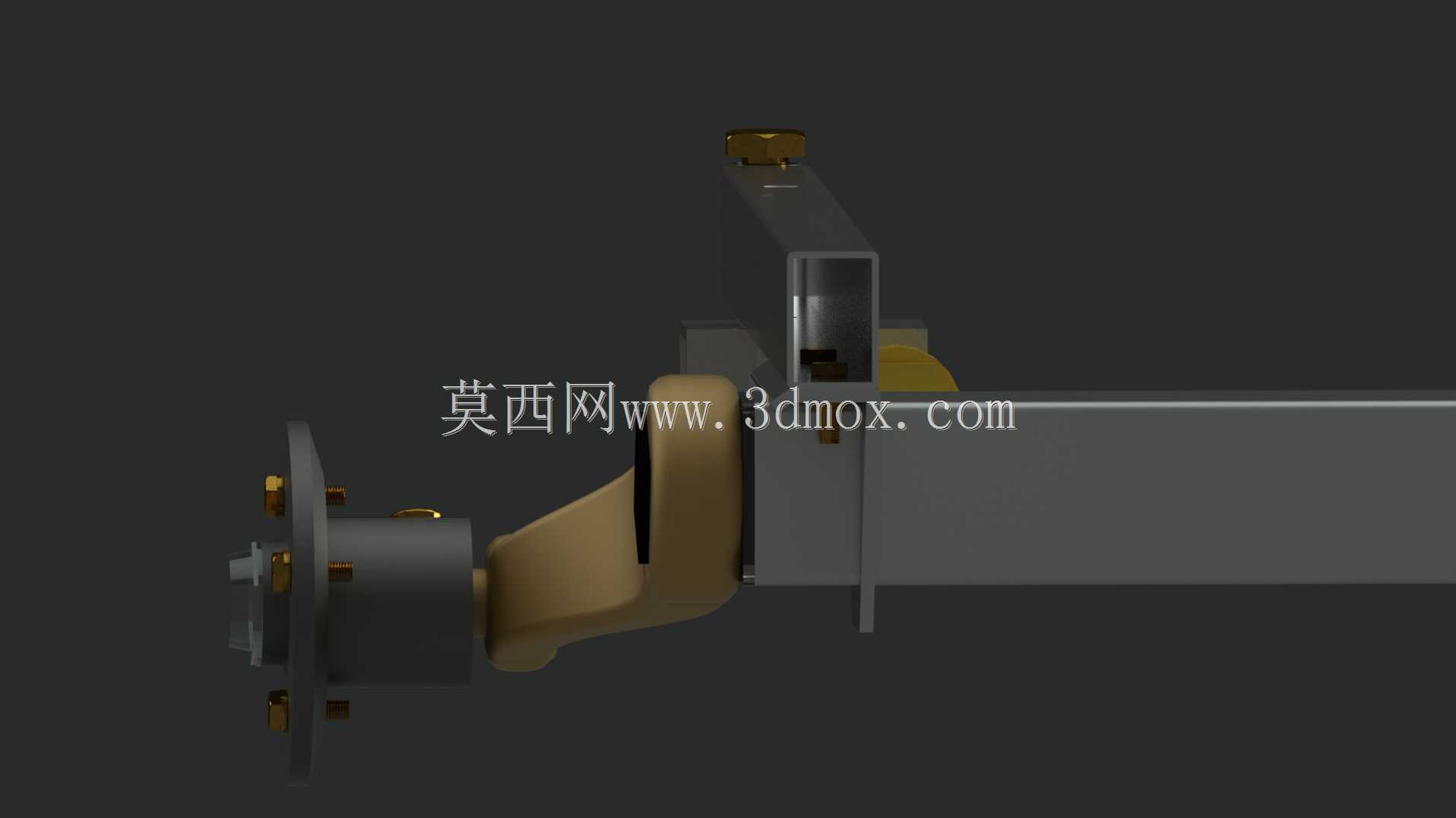

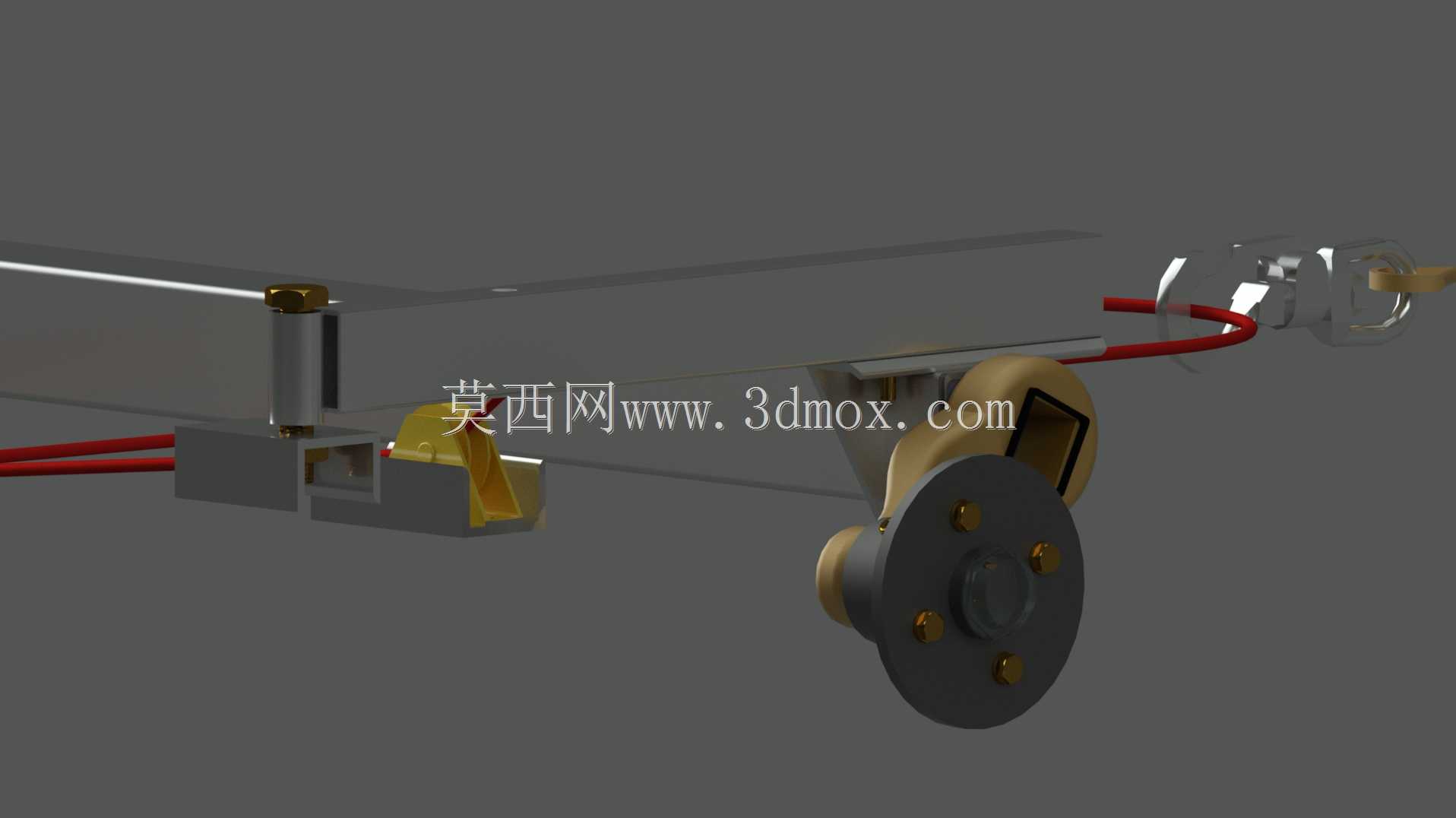

该倾斜拖车机构主要应用于短途转运场景中，需要对小型设备、散装物料承载单元进行倾斜装卸的拖车配套作业，常见于厂区内部物料周转、户外小型工程机具转运、农用物资短途运输等场景，可适配常规轻型拖挂底盘，解决传统平直拖车装卸重型物件时需要额外吊装设备、人力抬装费力的痛点，无需额外搭配起重设备即可完成承载平台的倾斜动作，让待转运物件可顺着倾斜坡面滑移装卸，大幅降低装卸环节的人力投入与辅助设备依赖。整套机构以高强度矩形型材作为主承载底座，底座沿拖车长度方向布置，两端预留与拖车底盘纵梁连接的安装孔位，安装时可直接贴合底盘上平面固定，无需对原有拖车底盘做大规模切割改造，适配宽度在1.2米至1.8米之间的常规轻型拖挂底盘，整体纵向安装长度不超过2.4米，不会超出常规轻型拖车的底盘边界，安装后不会遮挡拖车原有尾灯、牵引连接结构，符合道路拖挂的外廓尺寸要求。机构核心的倾斜驱动采用绞车搭配钢丝绳的传动方案，底座上布置多组导向滑轮，钢丝绳沿滑轮组走向排布，一端连接绞车卷筒，另一端连接可翻转的承载托架端部，转动绞车时即可通过钢丝绳收放带动托架绕端部铰接点完成0至35度范围的倾斜动作，倾斜过程中滑轮组可对钢丝绳走向做精准导向，避免钢丝绳与底座型材发生摩擦剐蹭，延长钢丝绳使用寿命，同时滑轮组的倍率设计可降低绞车操作力，单人即可轻松完成托架的倾斜调节，无需额外施加过大的操作力。托架与底座之间的铰接点采用耐磨衬套配合销轴的连接结构，可承受频繁翻转带来的磨损，铰接位置设置有润滑注油点，日常维护时只需定期加注润滑脂即可保证转动顺畅，避免长期使用后出现卡滞、异响问题。底座上还设置有钢丝绳张紧调节结构，可在钢丝绳使用一段时间出现拉伸松弛时，快速调整张紧度，保证传动过程中钢丝绳不会出现脱槽、打滑问题。整套机构的受力点均做了加强处理，绞车安装位置、滑轮固定座、铰接点位置都焊接有加强筋板，可承受额定承载下的交变载荷，避免长期使用后出现结构变形、焊缝开裂问题，倾斜到位后绞车自带的止逆棘爪可自动锁止，保证装卸过程中托架角度保持稳定，不会出现意外回落的安全隐患，托架放平后可通过侧边的锁止插销与底座固定，拖运行驶过程中不会出现异常晃动、异响，保障拖挂行驶的稳定性与安全性。
