拖车用诺耦合设备KFG35-D结构模型

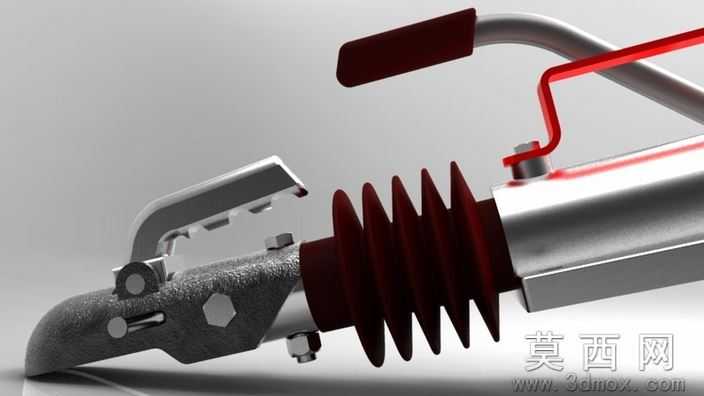

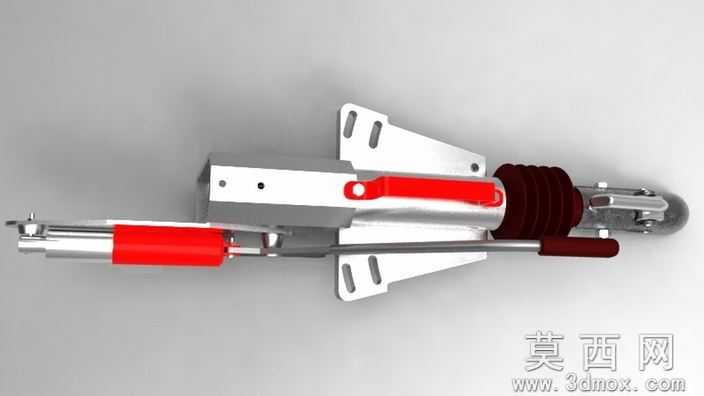

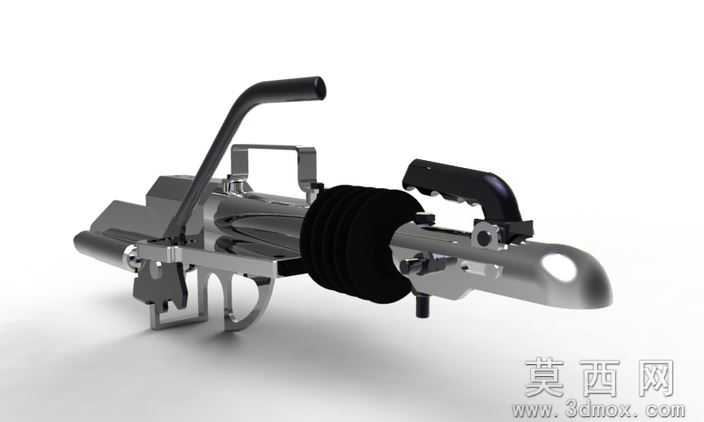

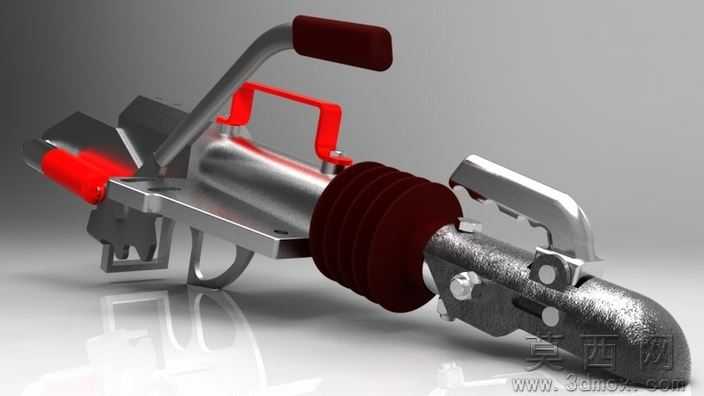

本模型为拖车配套使用的诺耦合设备KFG35-D，建模阶段首先梳理拖车耦合装置的实际连接逻辑，从主体连接基座开始绘制草图，依次完成挂钩主体、操作手柄、锁紧卡扣、缓冲波纹套、防护握把等部件的特征建模，通过拉伸、切除、扫描、倒角等基础特征命令完成各零件的实体构建，再按照实际装配关系完成配合约束，验证操作手柄扳动、卡扣开合的活动行程无干涉，还原真实产品的动作逻辑。参数设计阶段严格参照拖车耦合装置的通用适配规格，设定挂钩连接端的适配尺寸、锁紧机构的卡扣行程、缓冲套的伸缩余量、操作手柄的力臂长度等核心参数，保证各部件的尺寸比例符合实际使用要求，关键受力部位的壁厚、连接轴径均按照拖车牵引的载荷要求设定，避免结构设计出现强度缺陷。渲染材质阶段针对不同部件做了区分设置，主体金属结构件采用磨砂铸钢材质，还原金属表面的粗糙颗粒质感与金属反光特性，操作握把、防护套部件采用深红哑光橡塑材质，表现橡塑部件的防滑哑光质感，红色操作提手采用亮面工程塑料材质，金属卡扣部件做了亮面镀锌金属的材质效果，搭配浅灰渐变背景与软阴影效果，完整呈现产品的外观质感与结构层次。结构原理上该耦合设备用于拖车与牵引端的快速连接锁紧，通过扳动上部操作手柄可带动内部锁紧机构动作，实现挂钩的开合与锁止，中部的波纹缓冲套可抵消牵引过程中的纵向冲击，红色提手用于耦合操作时的提拉对位，侧边的保险卡扣可防止行驶过程中挂钩意外脱开，整体结构兼顾连接可靠性与操作便捷性，满足拖车牵引场景的使用需求。软件兼容方面，模型输出包含STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、Creo等主流三维设计软件，同时附带STL格式可直接用于3D打印验证，配套渲染效果图可直观展示产品外观，方便不同软件环境下的用户调用编辑。研发教学应用层面，该模型可作为拖车牵引连接部件的教学案例，帮助学习者理解车辆耦合装置的锁紧原理、缓冲结构设计思路，也可作为专用车配件研发的参考模型，用于拖车连接系统的方案验证、结构优化，同时可作为机械装配课程的练习素材，帮助学习者掌握机械配合、运动干涉检查的相关操作，也可用于产品展示场景的可视化素材制作。
