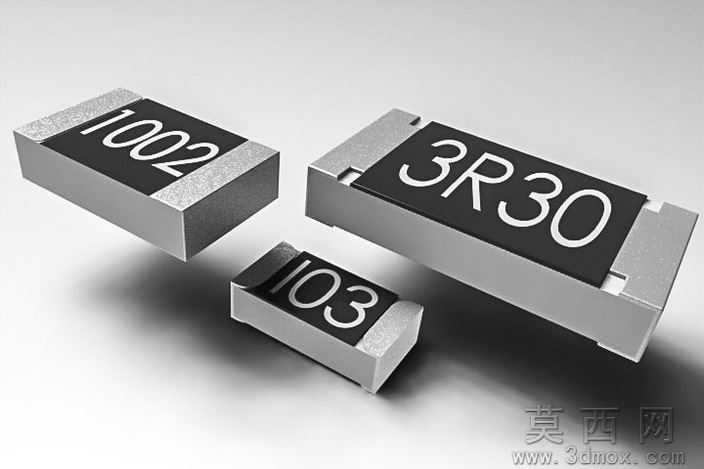

0603/0805/1206封装贴片电阻三维模型

本套贴片电阻三维模型覆盖0603、0805、1206三种主流表贴封装规格，建模流程遵循电子元件标准化设计逻辑，首先参照IPC-SM-782表贴元件封装规范提取各型号的核心尺寸参数，包括焊端宽度、本体长宽高、倒角弧度等关键公差数据，在SolidWorks中通过草图绘制、拉伸凸台、倒角切除等基础特征完成本体基体建模，再针对焊端的金属层结构单独创建实体，区分陶瓷基体与金属电极的结构边界，最后通过阵列特征快速生成不同阻值标识的同封装模型，确保各封装尺寸误差控制在0.02mm以内，符合PCB布局仿真的精度要求。参数设计阶段严格匹配各封装的行业标准尺寸：0603封装本体尺寸为1.6mm×0.8mm×0.45mm，0805封装为2.0mm×1.25mm×0.5mm，1206封装为3.2mm×1.6mm×0.55mm，焊端镀层厚度、标识印刷区域均按照实物比例还原，同时预留了阻值丝印的自定义修改接口，用户可根据需求快速替换不同阻值的标识字符。渲染材质方面针对贴片电阻的实际材质进行分层设置：陶瓷本体采用哑光黑色陶瓷材质，调整粗糙度参数至0.85还原陶瓷的磨砂质感，金属焊端采用镀锡金属材质，添加轻微的反射效果与表面细微划痕纹理，还原真实焊端的金属光泽与使用痕迹，丝印标识采用哑光白色油墨材质，设置轻微的凹凸贴图模拟印刷的厚度感，最终渲染效果与实物外观高度一致。结构原理上完整还原贴片电阻的层叠结构，包括内部氧化铝陶瓷基体、正面电阻膜层、玻璃钝化保护层、两端镍阻挡层与锡铅焊层，虽然属于外观级仿真模型，但结构分层清晰，可用于展示表贴电阻的基本构造，帮助初学者理解SMD元件的焊接原理与封装特性。软件兼容方面，模型提供STEP与IGES两种通用中间格式，可直接导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件，也可兼容Altium Designer、Cadence等PCB设计软件的3D布局环境，不存在特征丢失、破面等问题，无需额外修复即可直接使用。研发教学应用场景十分广泛，在电子产品研发环节可用于PCB板的3D布局仿真，检查元件与结构件的干涉情况，提前规避焊接组装风险；在电子工艺教学中可作为SMD焊接实训的演示模型，帮助学员识别不同封装的贴片电阻；同时也可用于电子类专业的课程设计、毕业设计的三维场景搭建，还可作为电子产品宣传动画、虚拟仿真项目的元件素材使用。
